扶手 - 内 - 中控台（螺栓固定手机支架） ((拆卸和更换))

校正代码 1519010202 FRT 0.60 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

Informational PurposesAn informational icon, calling your attention
注
如果是卡子紧固型手机托盘，请使用校正代码 1519011202。

拆卸

  1. 拆卸中控台手机托盘总成。请参阅 电话托盘 - 中控台（卡夹型） ((拆卸和更换)) 或 电话托盘（螺丝固定式） - 中控台 ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    无需从手机托盘上拆下感应式充电器。
  2. 拆下后端面板。请参阅 面板 - 后 - 中控台 ((拆卸和更换))。
  3. 拆卸左右后侧面板。请参阅 侧板 - 后 - 中控台 - 左侧 ((拆卸和更换))。
  4. 拆下左右前侧面板。请参阅 毡毯 - 中控台侧板 - 左侧 ((拆卸和更换))。
  5. 拆卸左右饰板。请参阅 装饰饰板 - 中控台（卡扣固定式手机托盘) - 左侧 ((拆卸和更换))。
  6. 拆卸前备箱后部挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
  7. 断开低压电池电源。请参阅 低压电池 - 锂离子（断开和连接）
  8. 拆下后端模块总成。请参阅 模块 - 后端 - 中控台（卡扣固定手机支架） ((拆卸和安装))
    Informational PurposesAn informational icon, calling your attention
    注
    无需从总成上拆下后端模块。
  9. 拆下扶手总成。请参阅 扶手总成 - 中控台 ((拆卸和安装))。

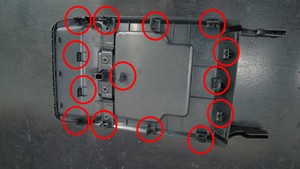

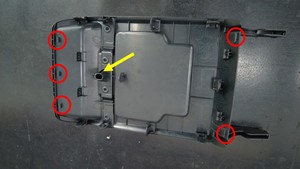

  10. 松开将扶手内侧固定到扶手的卡子，然后将扶手内侧拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    使用饰板工具按从顶部到底部的顺序逐个松开卡子。如果卡子卡得过牢，可改用螺丝刀，操作时需注意不要损坏卡子。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。

安装

  1. 将扶手内侧置于扶手内面。
  2. 对齐所有卡子，确认卡接到位。
  3. 安装扶手总成。请参阅 扶手总成 - 中控台 ((拆卸和安装))。
  4. 安装后端模块总成。请参阅 模块 - 后端 - 中控台（卡扣固定手机支架） ((拆卸和安装))
  5. 连接低压电池电源。请参阅 低压电池 - 锂离子（断开和连接）
  6. 安装前备箱后挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
  7. 安装左右饰板。请参阅 装饰饰板 - 中控台（卡扣固定式手机托盘) - 左侧 ((拆卸和更换))。
  8. 安装左右前侧面板。请参阅 毡毯 - 中控台侧板 - 左侧 ((拆卸和更换))。
  9. 安装左右后侧面板。请参阅 侧板 - 后 - 中控台 - 左侧 ((拆卸和更换))。
  10. 安装后端面板。请参阅 面板 - 后 - 中控台 ((拆卸和更换))。
  11. 安装中控台手机托盘总成。请参阅 电话托盘 - 中控台（卡夹型） ((拆卸和更换)) 或 电话托盘（螺丝固定式） - 中控台 ((拆卸和更换))。
