玻璃 - 外后视镜 - 高级版 - 左侧 ((拆卸和更换))

校正代码 1209010032 FRT 0.06 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

警告
为避免人身伤害，执行该操作时，必须佩戴护目镜。
警告
为避免人身伤害，执行该操作时，请佩戴防割手套。

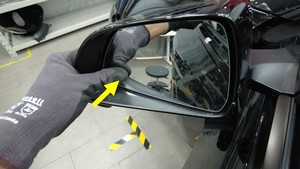

  1. 充分按压后视镜玻璃外侧，使其与车辆保持一定角度。
  2. 在玻璃底部内角后方插入塑料饰板工具，然后小心地松开将后视镜玻璃固定到后视镜总成的锁片（8 个）。
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。

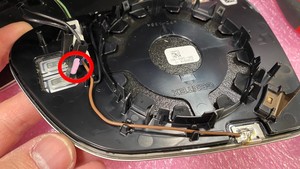

  3. 使用油性记号笔标记上部黑色线束连接器。
    注
    使用油性标记辅助安装。

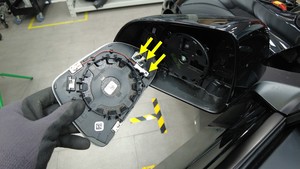

  4. 从后视镜玻璃上断开电气连接器（3 个）。

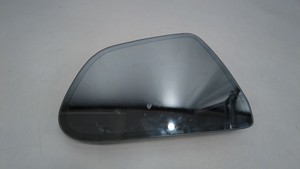

  5. 从车上拆下门镜玻璃。

安装

  1. 将电气连接器 (x3) 连接到门镜玻璃。
    注
    按照拆卸时所做的油性标记，确认哪个电气连接器为上部连接器。

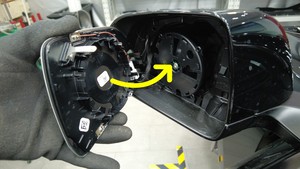

  2. 对齐后视镜玻璃中心和后视镜总成中心，然后安装后视镜玻璃，确保锁片（8 个）完全接合。
    注
    正确对齐时，后视镜玻璃上的金属锁片应位于后视镜总成的右上角。
    警告
    注意请勿损坏部件。
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。

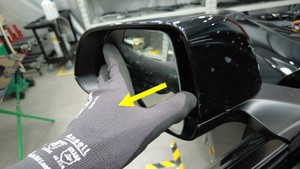

  3. 将后视镜玻璃调整回原位。
  4. 清洁后视镜玻璃，除去污斑和指印。
