仪表板环绕饰板总成 ((拆卸和更换))
校正代码
1405020512
FRT
0.24
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-02-23: 添加了有关将电气线束从前围板切口松开的操作指导。
- 2025-11-21: 添加了重新安装软件的步骤。
- 2024 年 6 月 25 日：添加了“通过向上提起仪表板上饰板松开扬声器格栅锁片”的说明。
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
拆卸
- 拆下 LH 和 RH 仪表板端盖。请参阅 仪表板端盖，左 ((拆卸和更换))。
- 拆下 A 柱 LH 和 RH 上部饰板。请参阅 A 柱上部总成，左 ((拆卸和更换))。
-

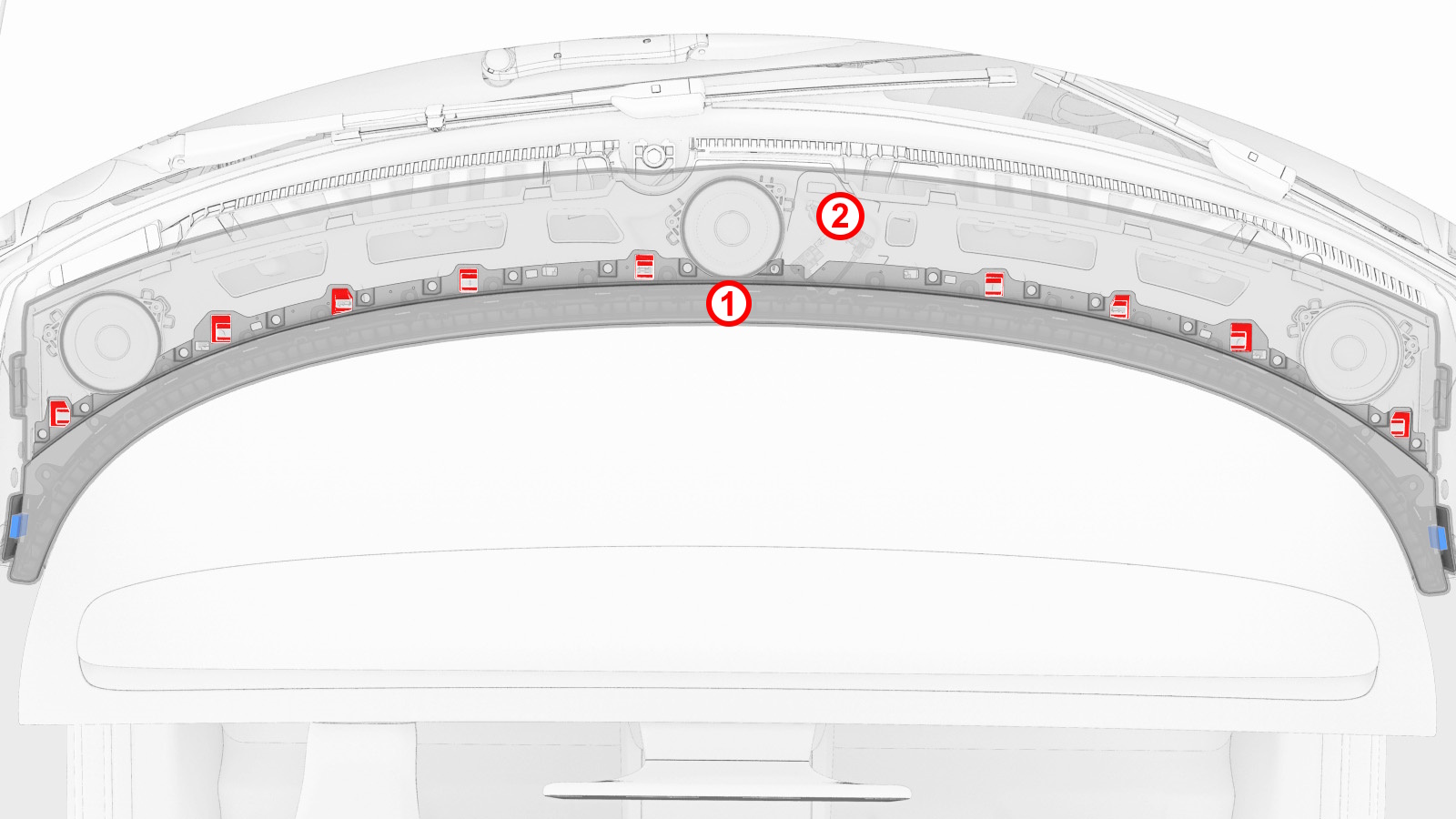

向上提起仪表板上饰板（如图 1 所示）以松开将扬声器格栅固定到车身的卡子（9 个）和导片（2 个）。
警告请勿尝试通过提起扬声器格栅（如图 2 所示）松开卡子和导片。向上提起仪表板上饰板（如图 1 所示），格栅和饰板会作为一个总成一起松开。警告请勿将格栅过度拉离仪表板，因为此时格栅电气连接器仍处于连接状态。
-

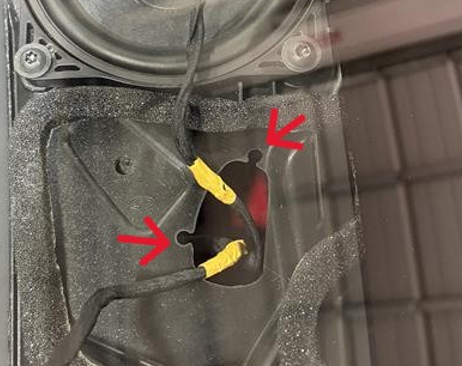

将格栅氛围灯线束（2 个）从前围板凹槽（红色箭头）松开。
TIp该操作有助于留出更多空隙，以便执行下述步骤。
-

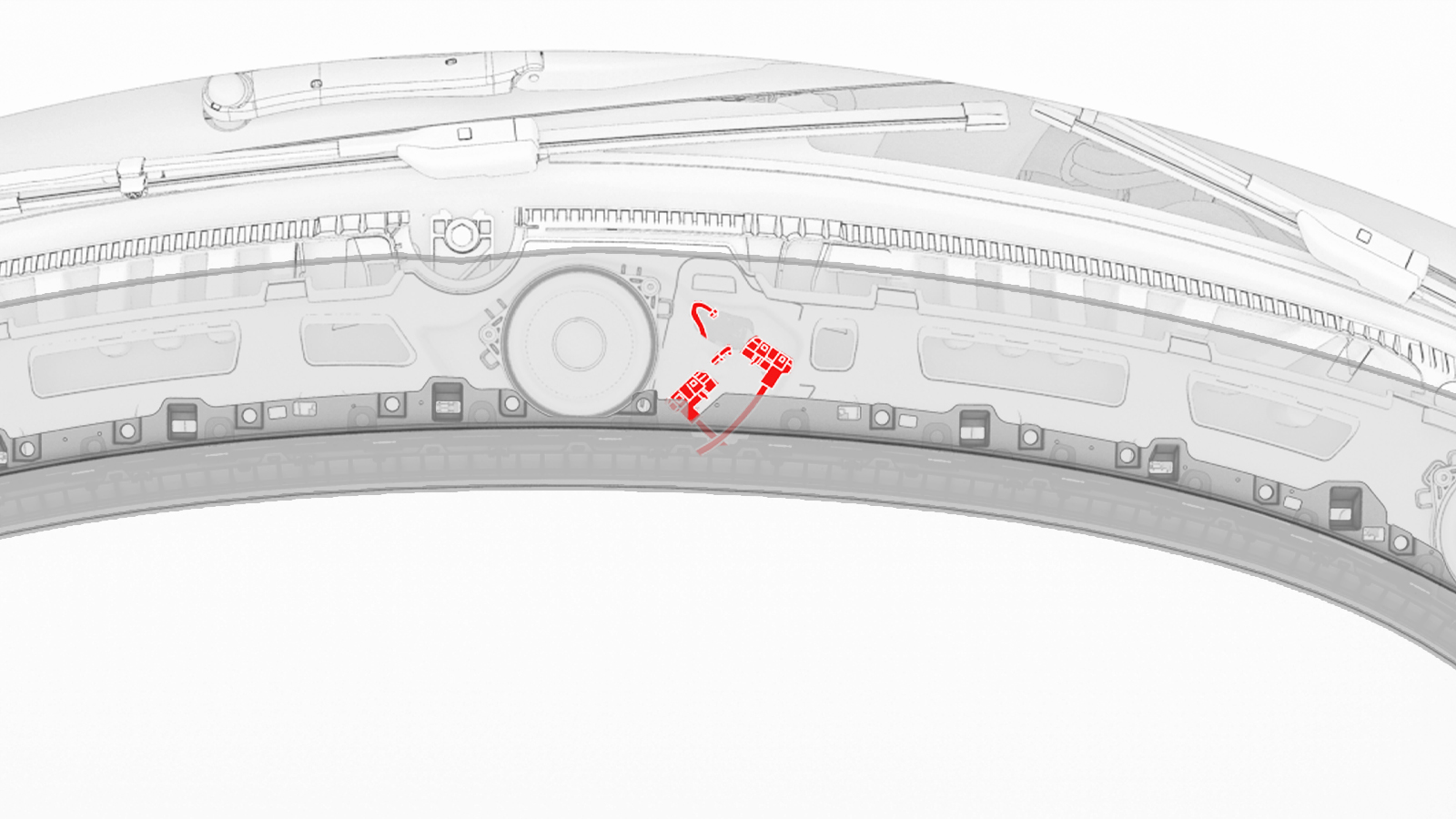

断开格栅氛围灯连接器（2 个），然后将格栅从车辆上拆下。
安装
- 更换仪表板扬声器格栅上所有受损的卡子。
-
连接格栅氛围灯连接器（2 个）。
警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
-
将格栅氛围灯线束（2 个）安装到前围板切口（红色箭头）。
-
连接将仪表板扬声器格栅（如图 2 所示）和仪表板上饰板（如图 1 所示）固定到车辆的卡子（9 个）和导片（2 个）。
注确保挡风玻璃底部无间隙。
- 安装 A 柱 LH 和 RH 上部饰板。请参阅 A 柱上部总成，左 ((拆卸和更换))。
- 安装 LH 和 RH 仪表板端盖。请参阅 仪表板端盖，左 ((拆卸和更换))。
- 解锁车辆网关。请参阅 网关解锁。
-
运行 PROC_VC_X_RGB-LIGHTS-ADDRESSINGvia Service Mode:
- Low Voltage ➜ Interior Lighting ➜ Address RGB Lights
- Mid Voltage ➜ Interior Lighting ➜ Address RGB Lights
注本例行程序要求车辆运行的软件为 2024.44 版或更新版本。 - 重新安装车辆软件。请参阅 软件重新安装 - 触摸屏。
- 退出“维护模式”。请参阅 维护模式。
- 升起左前车窗，关闭左前车门。
