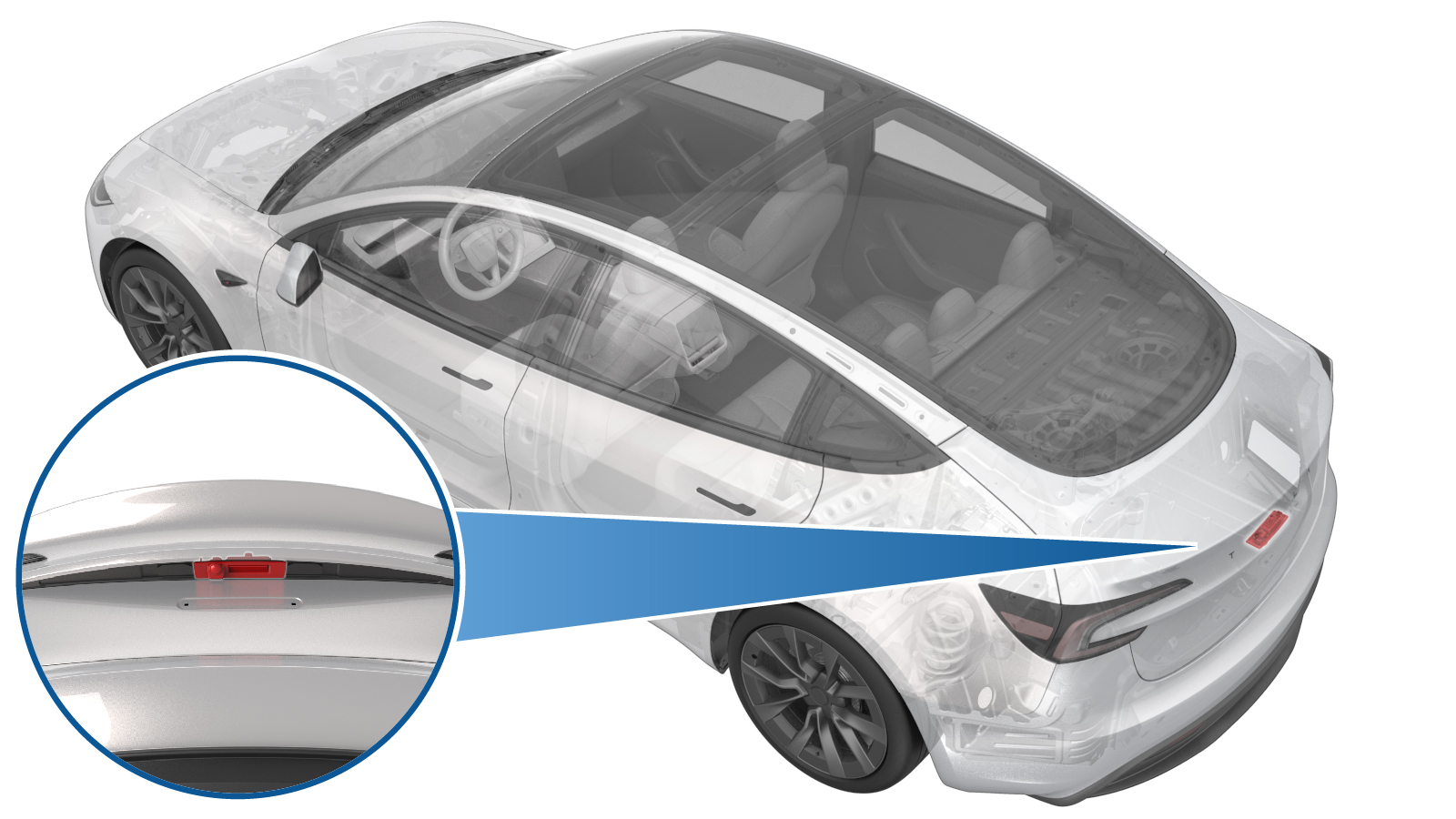

掀背车门把手总成 ((拆卸和更换))

校正代码 1120010012 FRT 0.24 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-12-26: 添加了有关后备箱闩锁盖的步骤。

安装

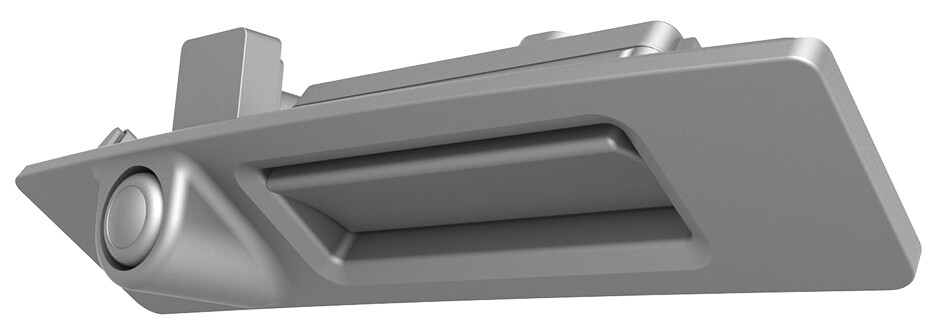

  1. 将开关安装到车上。

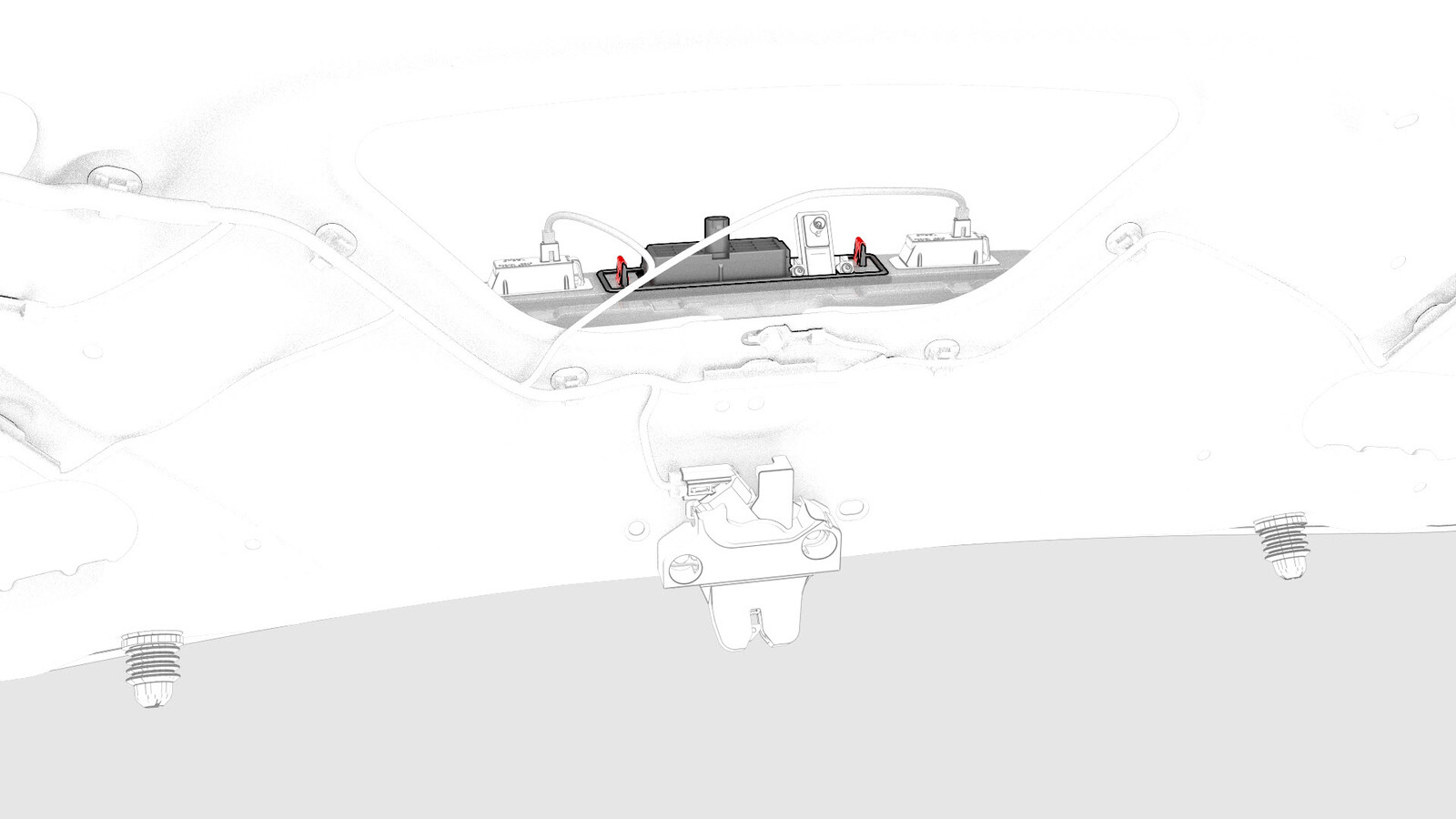

  2. 安装新的卡子，将后备箱外部释放开关固定到后备箱。

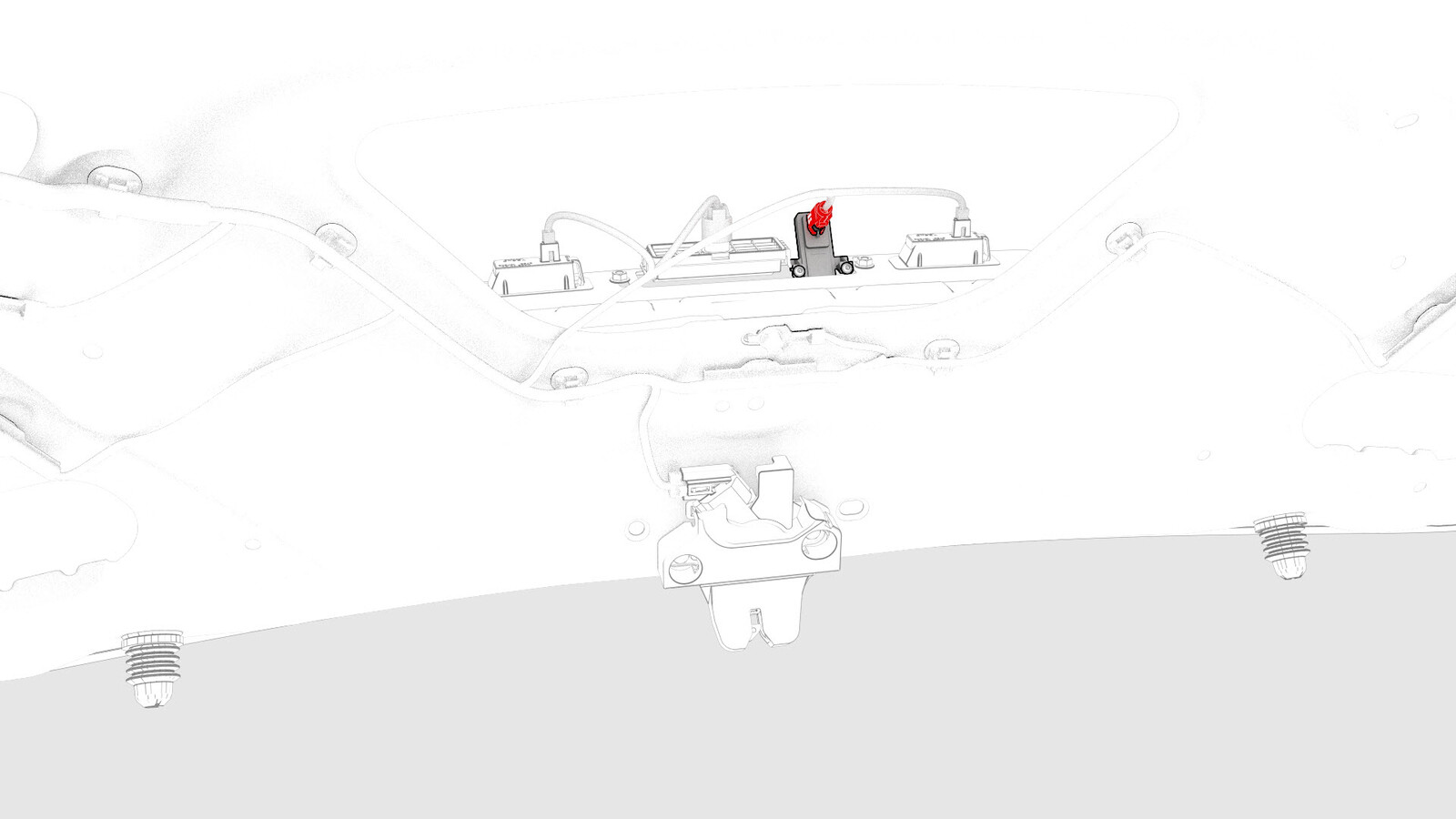

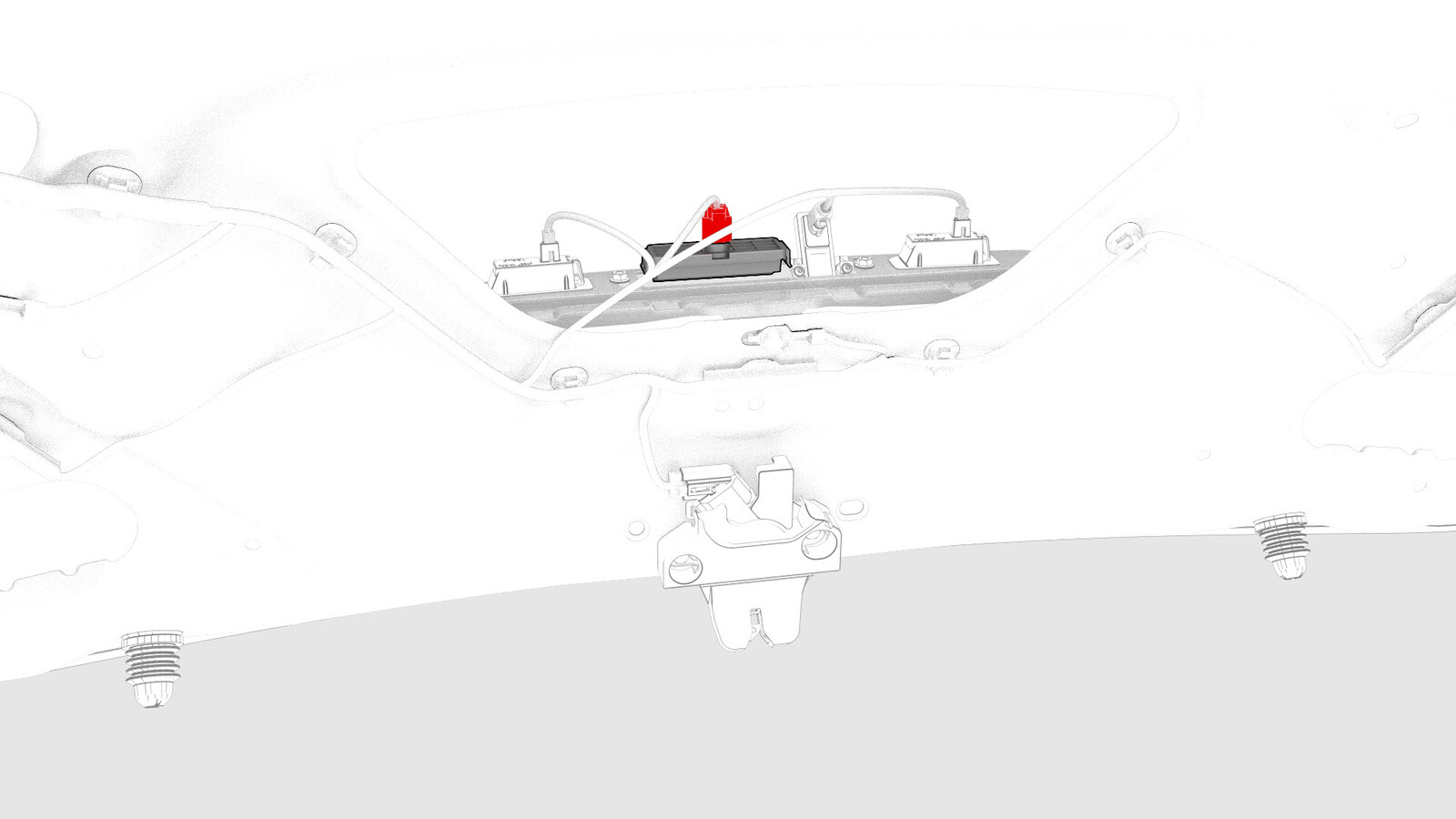

  3. 将电气连接器与后备箱外部释放开关和后置摄像头相连。
  4. 安装后备箱盖饰板。请参阅 下部掀背车门，总成 ((拆卸和更换))。
  5. 安装后备箱闩锁盖。请参阅 掀背车门闩锁盖，组件 ((拆卸和更换))。
  6. 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅 Toolbox（连接和断开）。
  7. 在 Toolbox 中，执行以下步骤。
    1. 点击Actions选项卡，在搜索字段中输入 "Calibration Mode"，点击PROC_DAS_X_ENTER-CALIBRATION-MODEvia Toolbox:(link)，点击Run，然后等待例行程序完成。
    2. 点击Actions选项卡，在搜索字段中输入 "Back Up"，点击PING-HTTP_DAS_X_BACKUP-CAMERA-SCRIPTvia Toolbox:(link)，将超时更改为 100，点击Run，然后等待例行程序完成。
    3. 点击Actions选项卡，在搜索字段中输入 "Calibration Mode"，点击PROC_DAS_X_EXIT-CALIBRATION-MODEvia Service Mode Plus:Driver Assist ➜ Cameras ➜ Exit Factory Calibration Modevia Toolbox:(link)，点击Run，然后等待例行程序完成。
  8. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Driver Assist > Cameras > Clear Camera Calibration，选择Camera Selection下拉列表中的Repeaters，点击Run，然后等待例行程序完成。
  9. 断开笔记本电脑。
  10. 长按 UI 界面上的Exit Service Mode按钮以退出“维护模式增强版”。
  11. 确认后置摄像头正常工作。
  12. 升起 LH 前车窗并关闭 LH 前车门。
