CarPC，左驾驶 ((拆卸和安装))

校正代码 2110010031 FRT 1.02 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2024-03-21: 更新了用于将车载电脑固定到车身的螺母和螺栓的扭矩值。无需拆下副驾侧气囊，仅需断开气囊上的连接器即可完成操作。

扭矩规格

表 1. 扭矩规格： CarPC，左驾驶 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将车载电脑固定到车身的螺母（3 个）和螺栓（2 个）
20 Nm (14.7 lbs-ft)
  • 无绳棘轮/冲击钻
  • 10 英寸加长件
  • 6 英寸加长件
  • 13 mm 套筒

螺栓： 重复使用

螺母： 更换

 螺母：1111541-00-A
将接地带固定到车载电脑的螺栓
3.5 Nm (2.6 lbs-ft)
  • 无绳棘轮/冲击钻
  • 8 毫米 12 点组合扳手
  • T25 梅花套筒
 重复使用

拆卸

  1. 拆卸前备箱后部挡板。请参阅 后裙板总成 ((拆卸和更换))。
  2. 断开低压电池电源。请参阅 低压电池 - 锂离子（断开和连接）。
  3. 拆卸前备箱储物单元。请参阅 前备箱总成 ((拆卸和更换))。
  4. 拆卸新鲜空气进气槽。请参阅 HVAC，新鲜空气进气口 ((拆卸和更换))。
  5. 在车载电脑冷却液软管接头下放置吸收性材料，以收集溢出的冷却液。

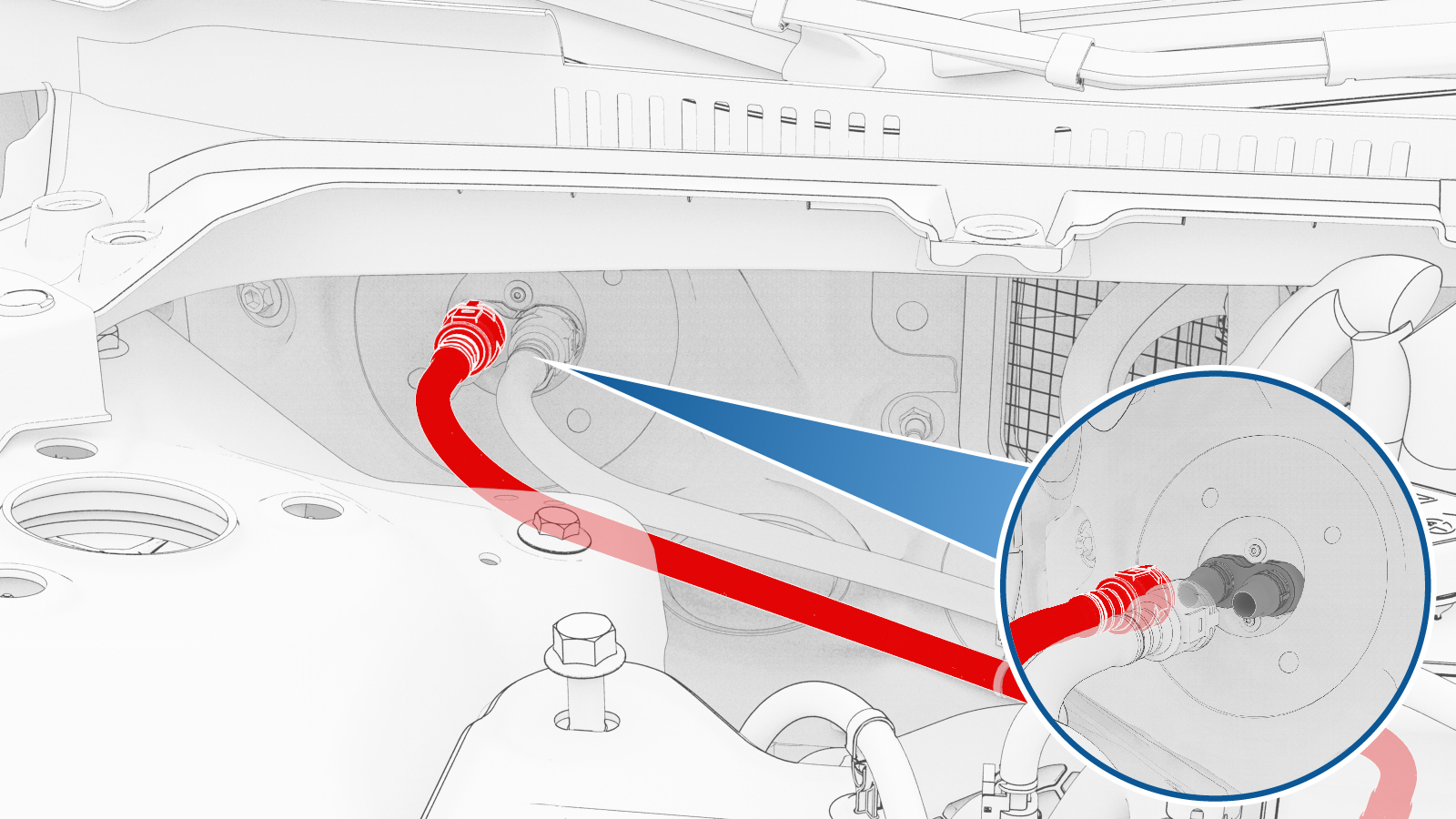

  6. 松开将冷却液软管连接至车载电脑支座的卡子（2 个），然后将冷却液软管从车载电脑上断开。
  7. 堵住冷却液软管的内螺纹接头。
    Informational PurposesAn informational icon, calling your attention
    注
    尽快堵住接头，以免冷却液流失。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 1135762-00-A 冷却软管维修堵头套件，Model 3

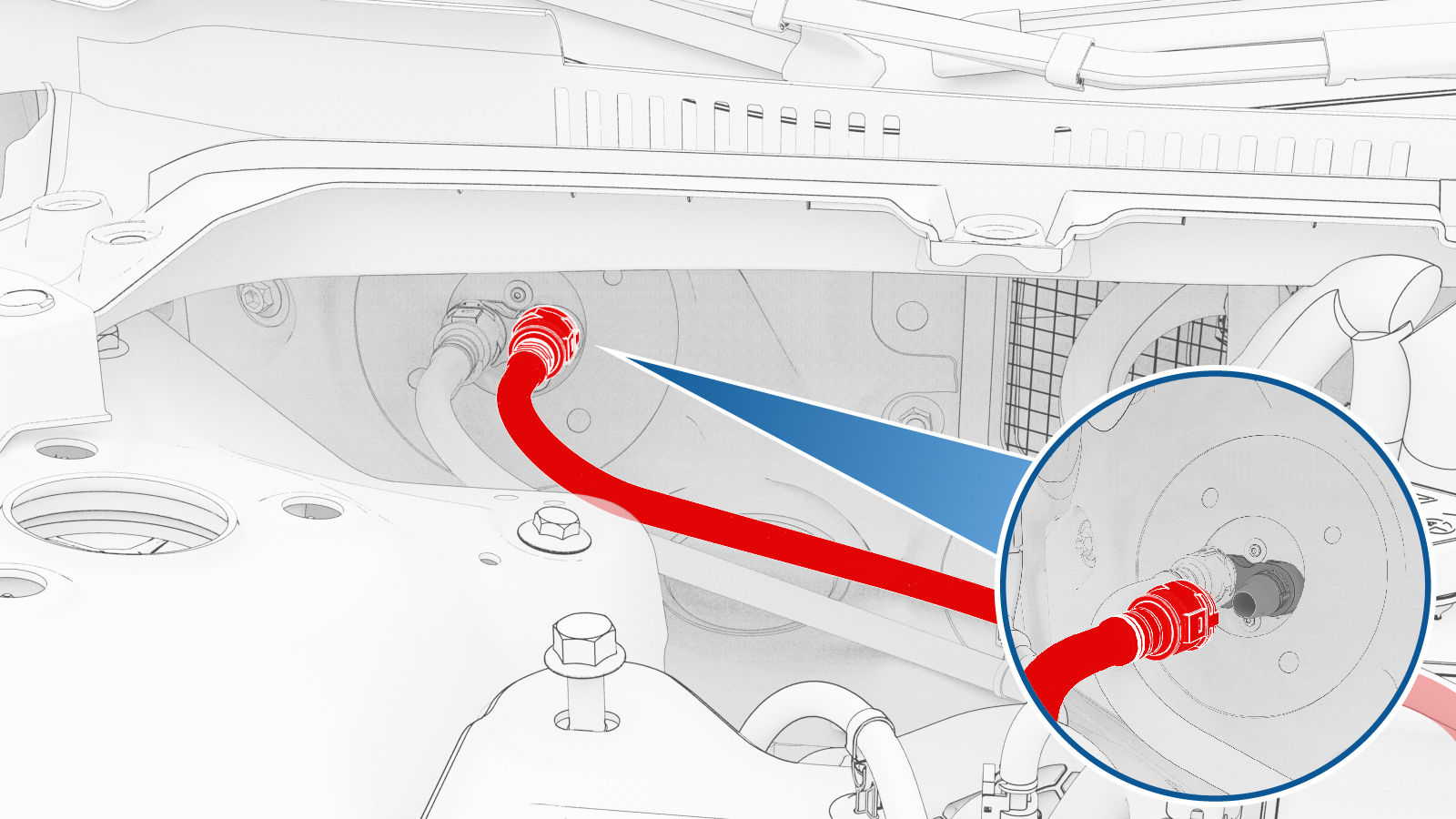

  8. 在车载电脑冷却液接头上方安装车载电脑冷却液端口塞。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 1119171-00-A 车载电脑冷却液端口堵头
  9. 拆卸将车载电脑固定到车身的螺母（3 个）和螺栓（2 个），弃置螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 10 英寸加长件
    • 6 英寸加长件
    • 13 mm 套筒
  10. 拆卸副驾位脚部空间盖板。请参阅 副驾位脚部空间盖板总成 ((拆卸和更换))。
  11. 拆下右侧仪表板端盖。请参阅 仪表板端盖，左 ((拆卸和更换))。
  12. 拆卸副驾位膝部气囊（如有配备）。请参阅膝部气囊，右 ((拆卸和更换))。
  13. 拆卸手套箱。请参阅 带有 USB 总成手套箱 ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    无需拆下手套箱 USB 线。
  14. 拆下右侧脚部空间风管。请参阅 副驾位脚部空间风管 ((拆卸和更换))。
  15. 拆下 RH 气波槽。请参阅 仪表板气波风管，右 ((拆卸和更换))。

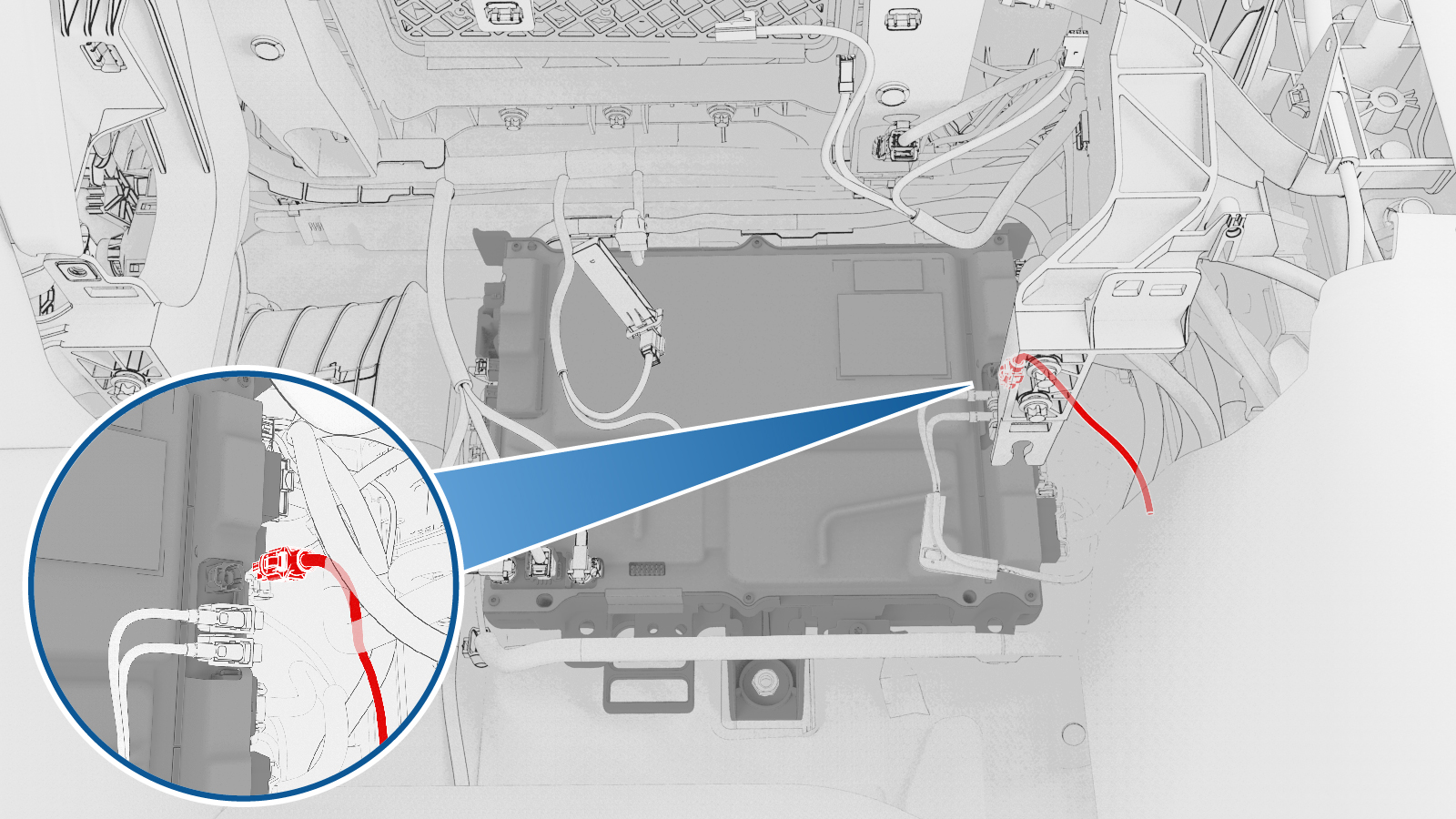

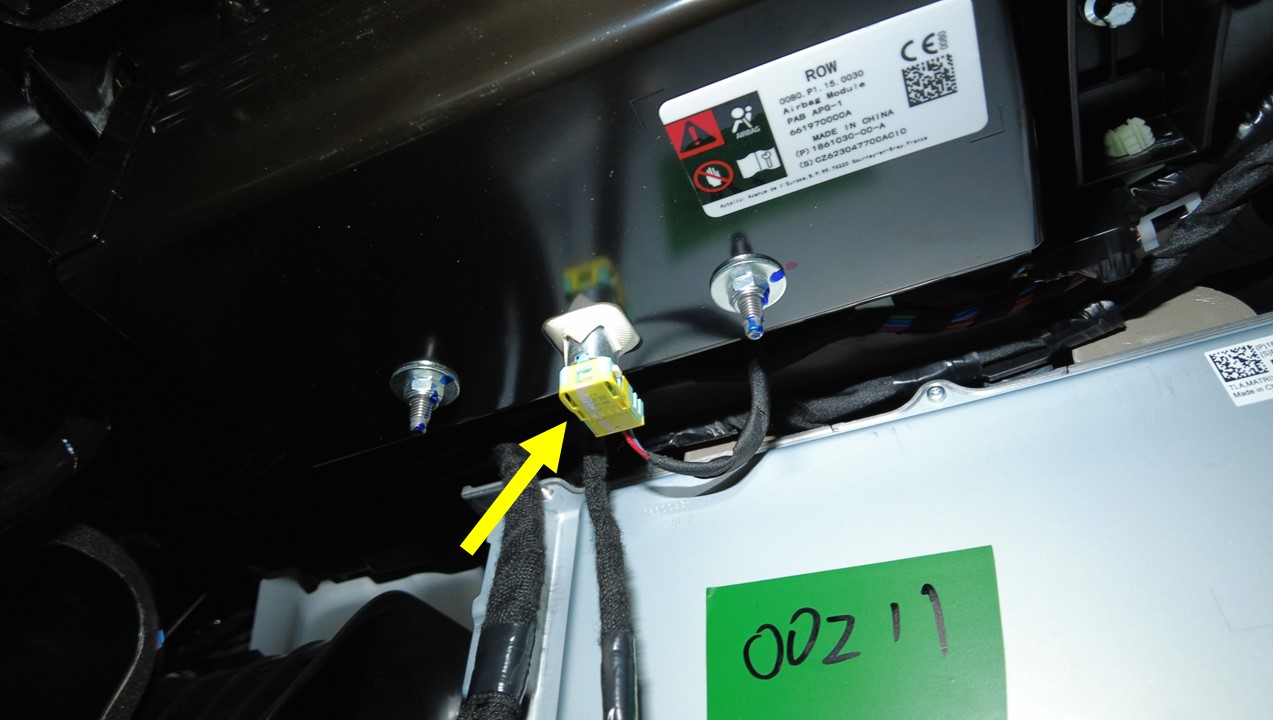

  16. 断开副驾位气囊上的连接器。

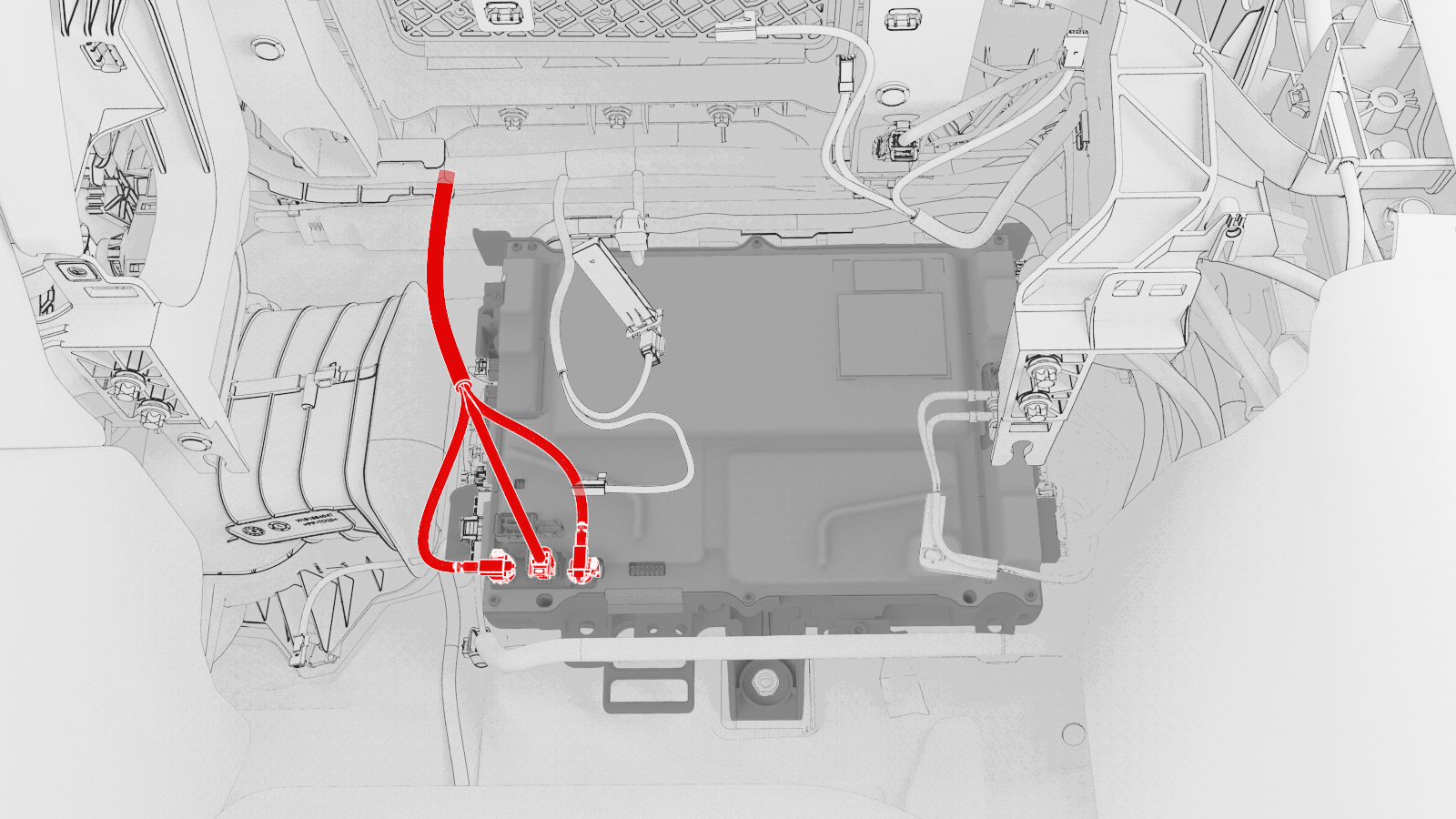

  17. 断开车载电脑前部的连接器（4 个）。

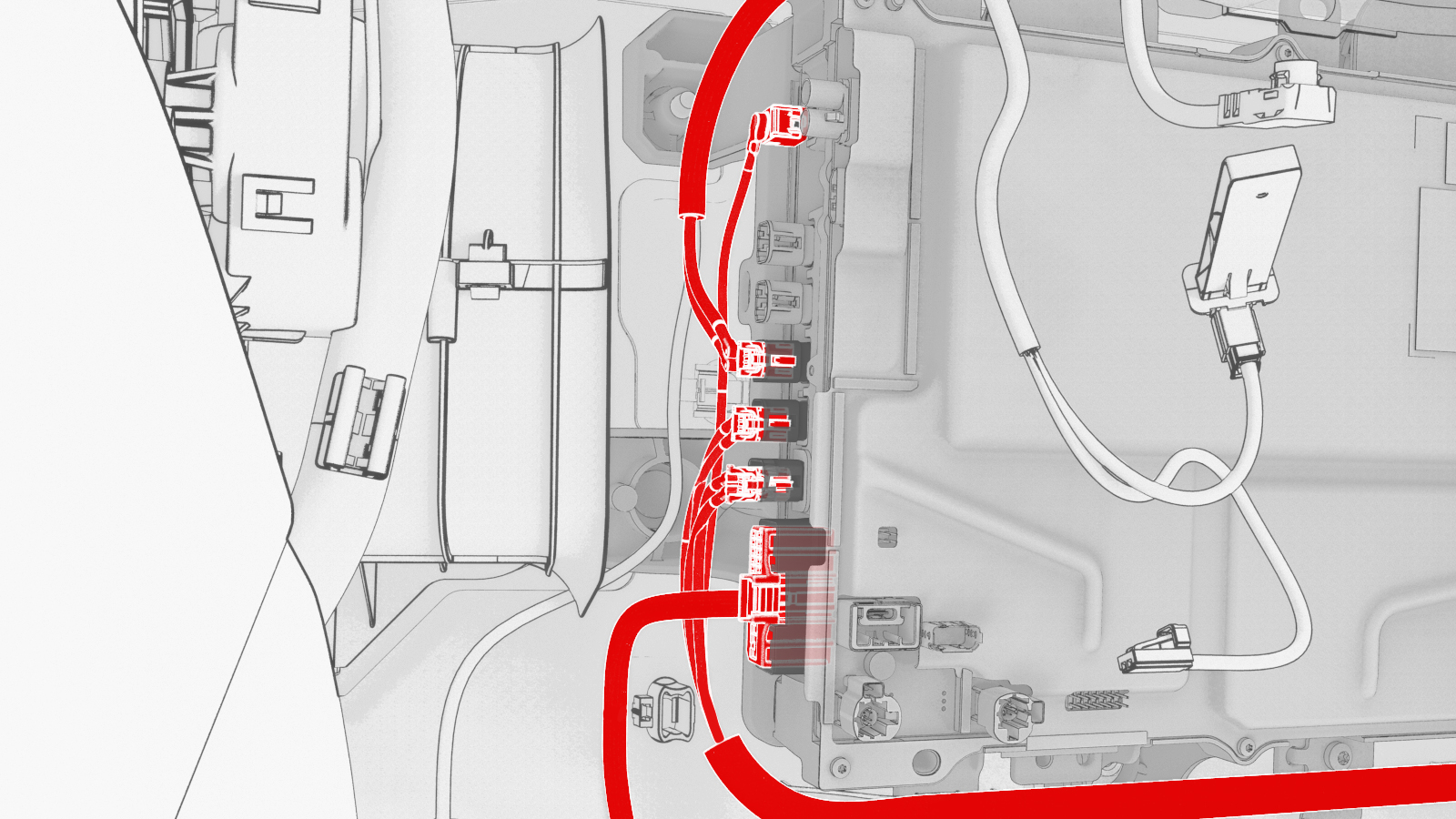

  18. 断开车载电脑左侧的连接器（5 个）。

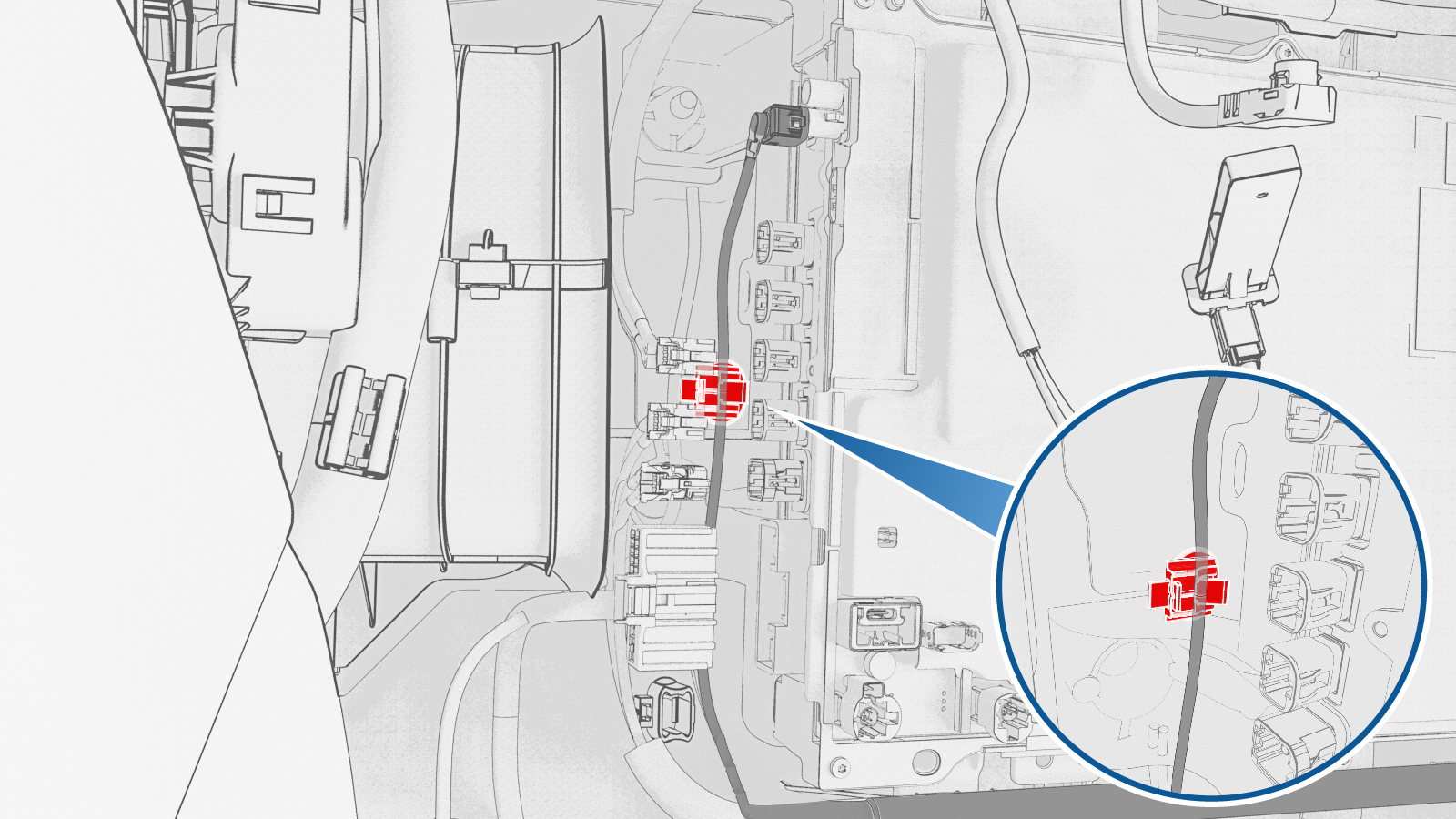

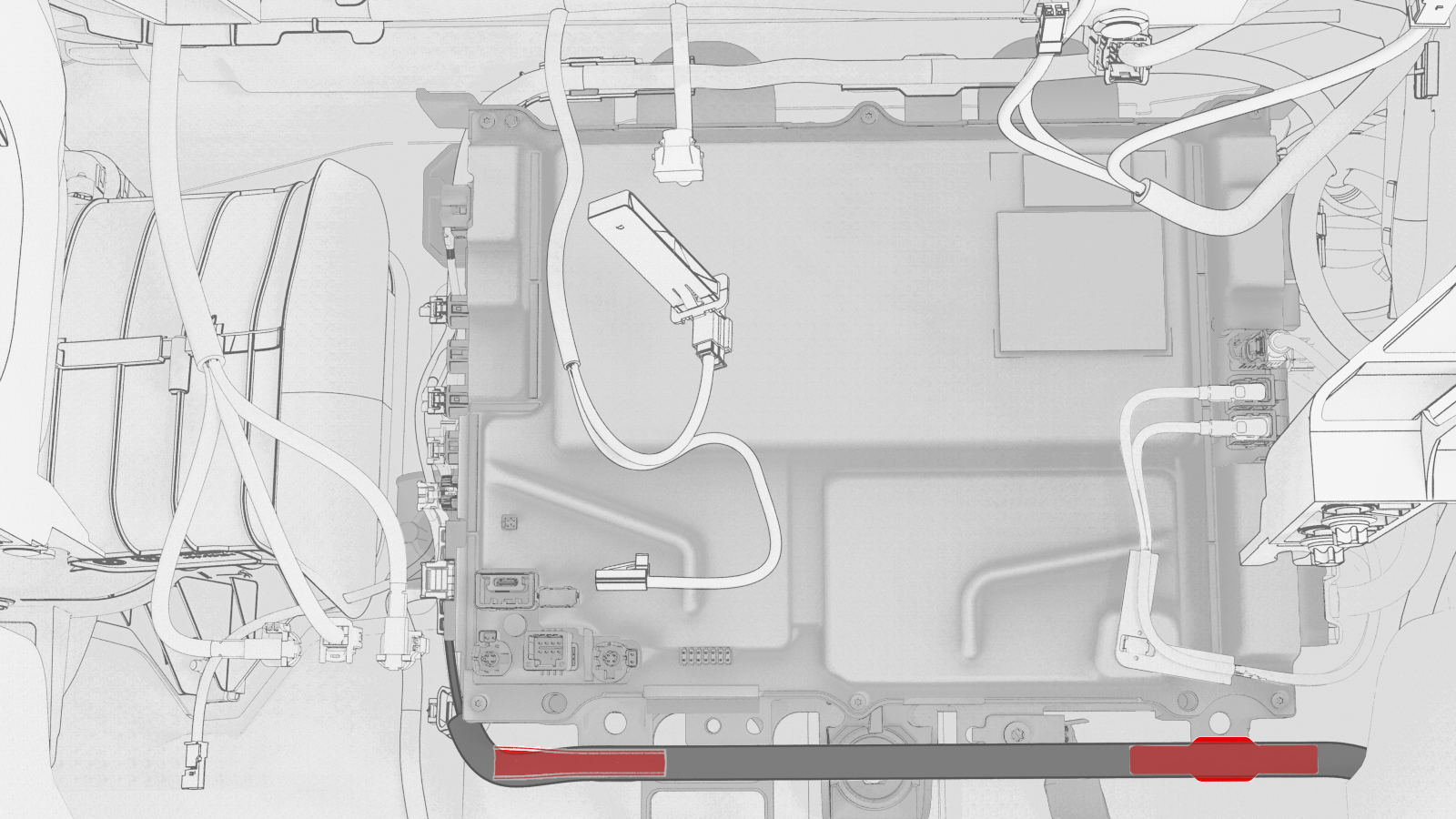

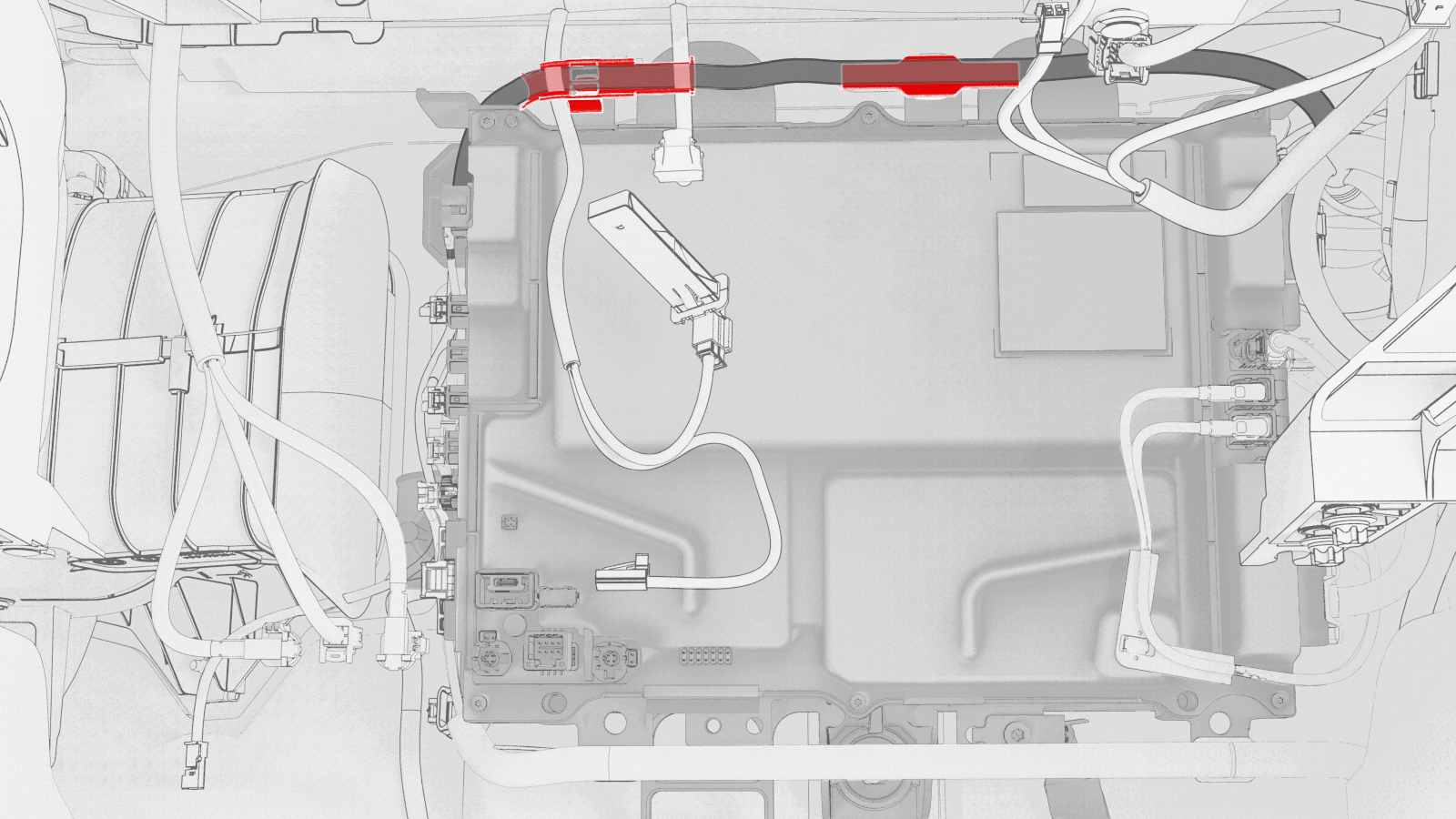

  19. 松开车载电脑左侧、顶部和下部的线束夹（5 个）。

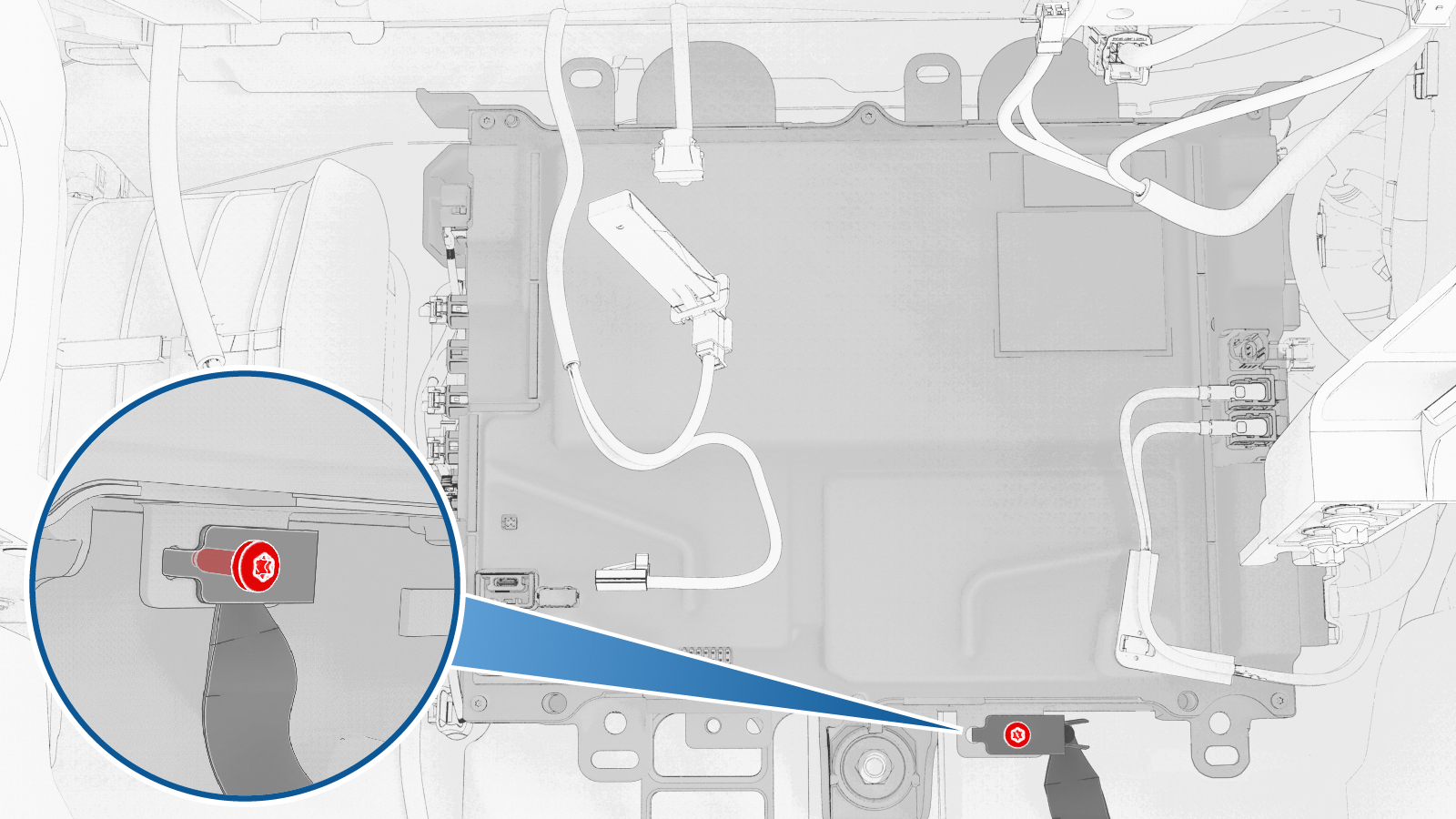

  20. 拆卸并弃置将接地带固定到车载电脑的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 8 毫米 12 点组合扳手
    • T25 梅花套筒

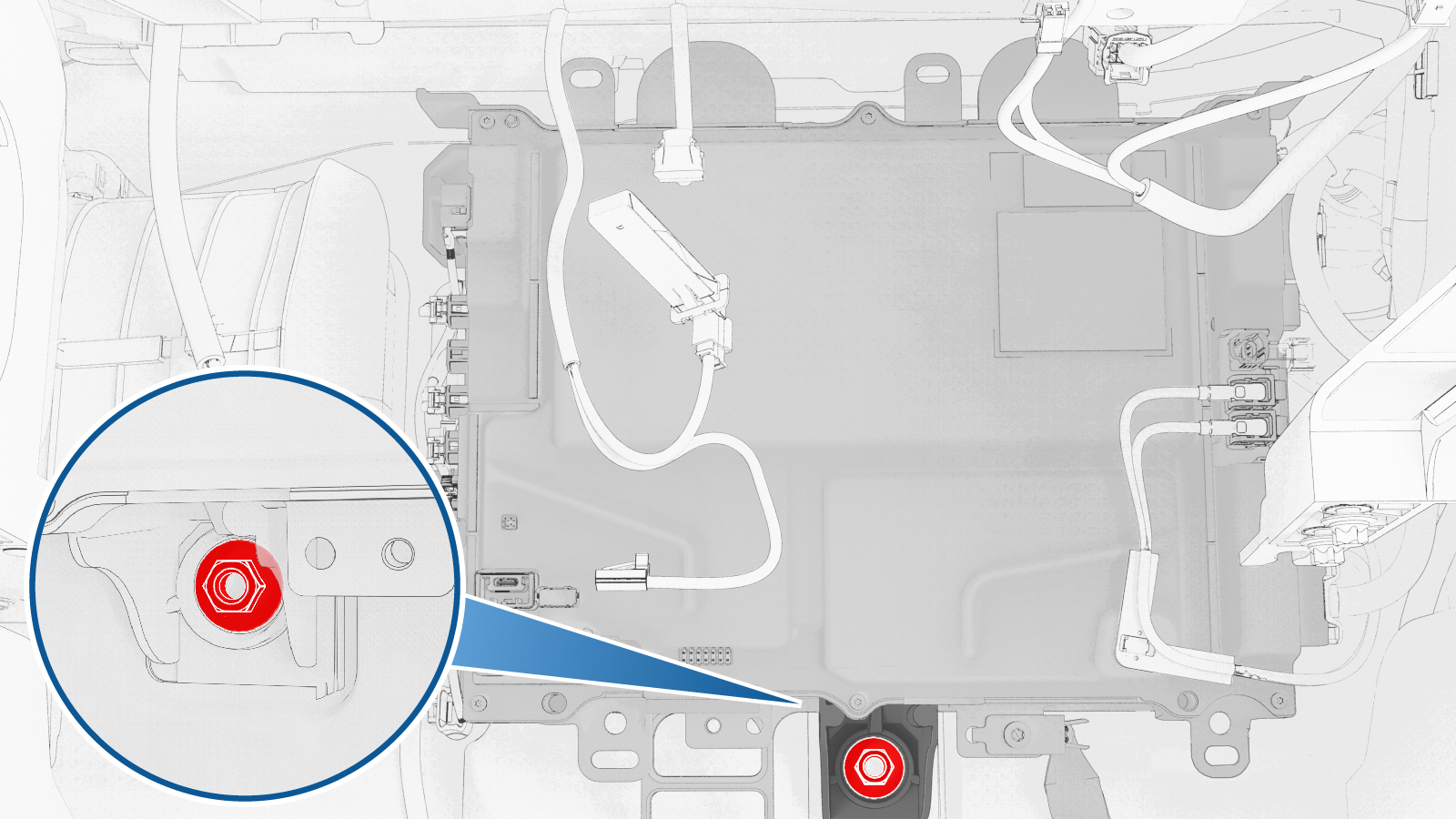

  21. 拆卸将车载电脑固定到车身的螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 10 英寸加长件
    • 6 英寸加长件
    • 13 mm 套筒
  22. 将车载电脑向内滑动，以便接触连接器。
    Informational PurposesAn informational icon, calling your attention
    TIp
    右手放在车载电脑上方，左手放在车载电脑下方，借助右手将气囊向上推动（朝向车辆后部），为遮阳板留出间隙。

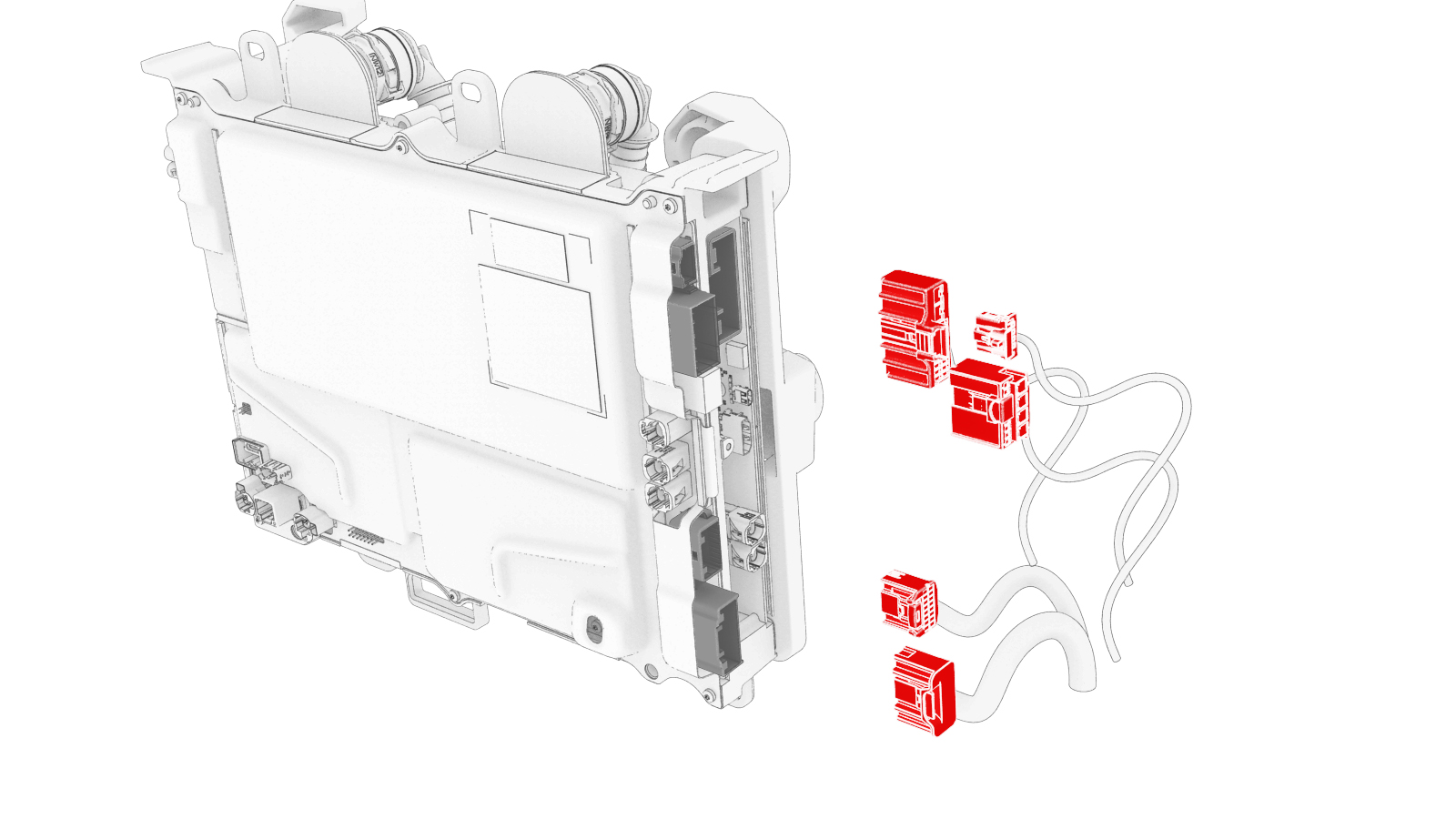

  23. 松开车载电脑右侧的连接器（5 个），然后将车载电脑从车辆上拆下。

安装

  1. 将车载电脑放置在车辆上，然后连接车载电脑右侧的连接器（5 个）。
  2. 安装将车载电脑固定到车身的螺母。
    20 Nm (14.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 10 英寸加长件
    • 6 英寸加长件
    • 13 mm 套筒
  3. 安装新的螺栓，将接地带固定到车载电脑。
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 8 毫米 12 点组合扳手
    • T25 梅花套筒
  4. 安装车载电脑左侧、顶部和下部的线束夹（5 个）。
  5. 连接车载电脑左前侧连接器（9 个）。
  6. 连接副驾位气囊上的连接器。
  7. 安装右侧气波槽。请参阅 仪表板气波风管，右 ((拆卸和更换))。
  8. 安装右侧脚部空间风管。请参阅 副驾位脚部空间风管 ((拆卸和更换))。
  9. 安装手套箱请参阅 带有 USB 总成手套箱 ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    无需安装手套箱 USB 线。
  10. 安装右侧仪表板端盖。请参阅 仪表板端盖，左 ((拆卸和更换))。
  11. 安装副驾位膝部气囊（如有配备）。请参阅膝部气囊，右 ((拆卸和更换))。
  12. 安装副驾位脚部空间盖板。请参阅 副驾位脚部空间盖板总成 ((拆卸和更换))。
  13. 安装将车载电脑固定到车身的螺栓（3 个）和新的螺母（3 个）。
    20 Nm (14.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 10 英寸加长件
    • 6 英寸加长件
    • 13 mm 套筒
  14. 拆卸车载电脑冷却液软管塞。
  15. 安装将冷却液软管连接至车载电脑支座的卡子（2 个），将冷却液软管连接到车载电脑上。
  16. 取走车载电脑冷却液软管连接点和车载电脑下方的吸收性材料。
  17. 连接低压电池电源。请参阅 低压电池 - 锂离子（断开和连接）。
  18. 拆卸冷却液罐罐盖，然后加注冷却液至适当液位。
  19. 在触摸屏上，点击Service Mode > Thermal > Coolant Purge以启动Coolant Purge Routine，然后等待例行程序完成。
  20. 退出“维护模式”。
  21. 检查冷却液液位，必要时加满，然后安装冷却液瓶瓶盖。
  22. 安装新鲜空气进气槽。请参阅 HVAC，新鲜空气进气口 ((拆卸和更换))。
  23. 安装前备箱储物单元请参阅 前备箱总成 ((拆卸和更换))。
  24. 安装前备箱后挡板。请参阅 后裙板总成 ((拆卸和更换))。
