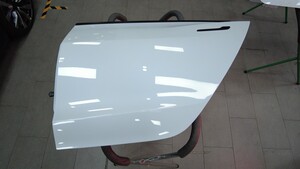

左后门总成 ((拆卸和安装))
校正代码
1010025041
FRT
0.24
注意: 除非本程序中另有明确规定,否则上文所列校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。 除非明确要求,否则请勿堆叠校正代码。
注意: 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意: 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意: 请参阅人体工程学注意事项查看安全健康的作业规程。
- 2024 年 1 月 24 日:针对“使用带肩/锥形螺栓无法成功调整的情况”添加了一项说明。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左侧后车门限位器固定到车身的螺栓 | ![]() 24 Nm (17.7 lbs-ft) |
|
重复使用 | |
| 将左后车门固定到车辆的螺栓(4 个) |
![]() 24 Nm (17.7 lbs-ft) |
|
重复使用 |
拆卸
- 打开 LH 后门,完全降下车窗。
-
在 B 柱上,松开 LH 后门电气线束密封条的夹子 (x4),将线束拉出 B 柱隔板。
-
断开 LH 后门线束连接器与 LH 车身线束之间的连接。
-

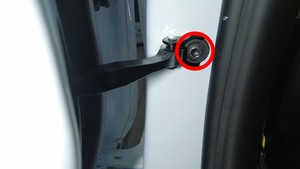

拆下将 LH 后车门限位器固定到车身的螺栓。
注拧松车门限位器的螺栓,让车门能在开启极限范围以外自由摆动。TIp推荐使用以下工具
- 梅花 T40 套筒
-

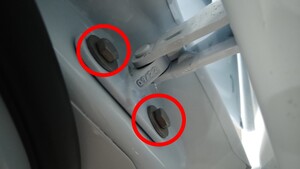

在协助下,拆下将左后车门总成固定到车辆的螺栓(4 个)。
TIp推荐使用以下工具
- 10 毫米套筒扳手
安装
-

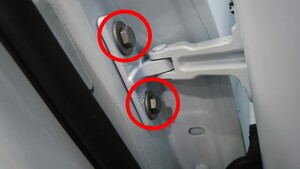

在协助下,手动拧紧将左后车门总成固定到车辆的螺栓(4 个)。
-
安装将车门限位器固定到 B 柱的螺栓。
24 Nm (17.7 lbs-ft)TIp推荐使用以下工具- 梅花 T40 套筒
-
将左后车门线束连接器连接到左侧车身线束。
-
紧固将左后车门线束密封件固定到 B 柱的锁片(4 个)。
-
关闭左后车门并检查间隙和齐平度。
注如果使用带肩/锥形螺栓无法成功调整,请将选用的带肩/锥形螺栓更换为 1063260-00-C;如有必要,可调整左后车门。请参阅 CVIS 了解当前规格。
-
紧固将左后车门总成固定到车辆的螺栓(4 个)。
24 Nm (17.7 lbs-ft)TIp推荐使用以下工具- 10 毫米套筒扳手
- 升起左后车窗,关闭左后车门。
