坐垫框架 - 前排座椅 ((拆卸和更换))

校正代码 1301020062 FRT 1.02 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-07-07: 记录了更新后的座椅校准和配置步骤。
  • 2024-12-10: 添加了小型倾斜电机配置信息。

扭矩规格

表 1. 扭矩规格： 坐垫框架 - 前排座椅 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将驾驶位座椅靠背框架固定到驾驶位座垫框架的外侧螺纹胶螺栓（2 个）
43 Nm (31.7 lbs-ft)
  • 无绳棘轮/冲击钻
  • 梅花 T50 套筒
  • 棘轮/扭矩扳手
 更换
将驾驶位座椅靠背框架固定到驾驶位座垫框架的内侧螺纹胶螺栓（2 个）
43 Nm (31.7 lbs-ft)
  • 无绳棘轮/冲击钻
  • 梅花 T50 套筒
  • 棘轮/扭矩扳手
 更换
将驾驶位座椅安全带锁扣固定到驾驶位座垫框架的螺纹胶螺栓和毛毡垫片
40 Nm (29.5 lbs-ft)
  • 无绳棘轮/冲击钻
  • 梅花 T50 套筒
  • 棘轮/扭矩扳手
 更换
将驾驶位安全带预紧器固定到驾驶位座垫框架的螺纹胶螺栓和毛毡垫片
40 Nm (29.5 lbs-ft)
  • 无绳棘轮/冲击钻
  • 梅花 T50 套筒
  • 棘轮/扭矩扳手
 更换

拆卸

  1. 拆卸前备箱后部挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
  2. 拆卸仪表板左侧端盖。请参阅 端盖 - 仪表板 - 左侧 ((拆卸和更换))。
  3. 拆下左侧 A 柱下部饰板。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
  4. 拆下驾驶位座椅总成。请参阅 座椅总成 - 第一排 - 左侧 ((拆卸和更换))。
  5. 拆卸驾驶位座椅外侧护板。请参阅 外侧护板 - 第一排座椅 - 左侧 - 驾驶员座椅 ((拆卸和更换))。
    注
    无需拆下座垫按钮开关、靠背倾角调节按钮开关和 8 通开关。
  6. 拆下驾驶位座椅外侧护板支架。请参阅 支架 - 侧护板 - 外侧 - 第一排 ((拆卸和更换))。
  7. 拆卸驾驶位座椅内侧护板。请参阅 内侧护板 - 第一排座椅 - 左侧 ((拆卸和更换))。
  8. 拆下驾驶位座椅内侧护板支架。请参阅 支架 - 侧护板 - 外侧 - 第一排 ((拆卸和更换))。
  9. 拆卸驾驶位座垫线束。请参阅 线束总成 - 第一排座椅 - 左侧 ((拆卸和更换))。
    注
    仅需拆卸座垫线束；无需拆卸腰部支撑和腰部支撑泵连接器。

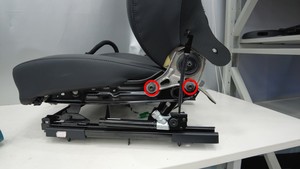

  10. 拆卸并弃置将驾驶位座椅靠背框架固定到驾驶位座垫框架的外侧螺纹胶螺栓（2 个）。
    提示
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 梅花 T50 套筒
    • 棘轮/扭矩扳手
  11. 拆卸并弃置将驾驶位座椅靠背框架固定到驾驶位座垫框架的内侧螺纹胶螺栓（2 个）。
    提示
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 梅花 T50 套筒
    • 棘轮/扭矩扳手

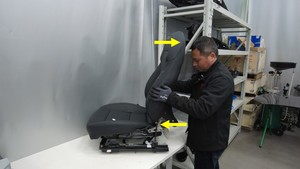

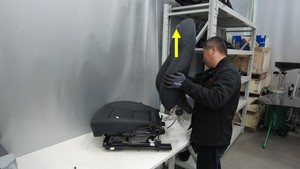

  12. 向远离驾驶位座垫框架的方向倾斜驾驶位座椅靠背框架，然后将驾驶位座椅靠背框架向上提起后取下。
    注
    注意请勿损坏线束。

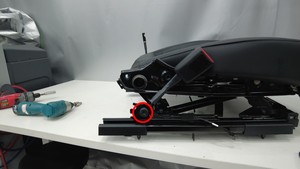

  13. 拆卸将驾驶位座椅安全带锁扣固定到驾驶位座垫框架的螺纹胶螺栓和毛毡垫片，请弃置拆下的螺纹胶螺栓。
    提示
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 梅花 T50 套筒
    • 棘轮/扭矩扳手
  14. 拆卸将驾驶位安全带预紧装置固定到驾驶位座垫框架的螺纹胶螺栓和毛毡垫片，请弃置拆下的螺纹胶螺栓。
    提示
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 梅花 T50 套筒
    • 棘轮/扭矩扳手

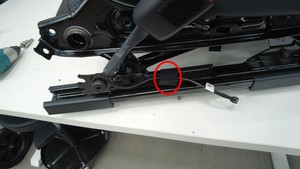

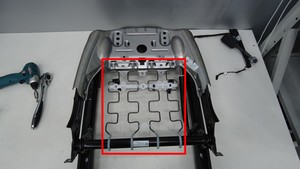

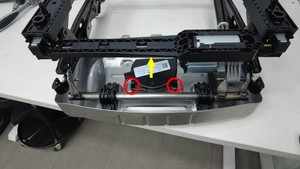

  15. 将驾驶位座垫悬架从驾驶位座垫框架上松开。
  16. 松开将驾驶位座垫通风扇固定到座垫框架的锁片。

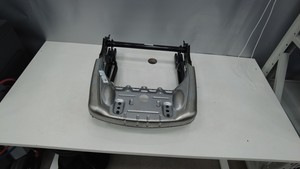

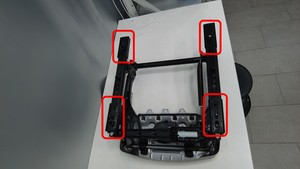

  17. 将滑轨罩（4 个）从驾驶位座垫框架上拆下。

安装

  1. 将滑轨套（4 个）安装到驾驶位座垫框架上。
  2. 紧固将驾驶位座垫通风扇固定到座垫框架的锁片。
  3. 将驾驶位座垫悬架安装到驾驶位座垫框架上。
    注
    请确保定位槽（4 个）与框架正确接合。
  4. 安装新的螺纹胶螺栓和毛毡垫片，将驾驶位安全带预紧器固定到驾驶位座垫框架。
    40 Nm (29.5 lbs-ft)
    提示
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 梅花 T50 套筒
    • 棘轮/扭矩扳手
  5. 安装新的螺纹胶螺栓和毛毡垫片，将驾驶位安全带锁扣固定到驾驶位座垫框架。
    40 Nm (29.5 lbs-ft)
    提示
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 梅花 T50 套筒
    • 棘轮/扭矩扳手

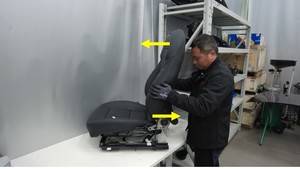

  6. 将驾驶位座椅靠背框架安装到驾驶位座垫框架上。
    注
    注意请勿损坏线束。

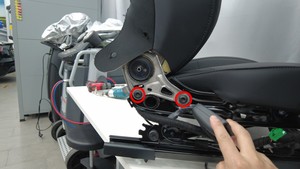

  7. 安装新的外侧螺纹胶螺栓（2 个），将驾驶位座椅靠背框架固定到驾驶位座垫框架上。
    43 Nm (31.7 lbs-ft)
    提示
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 梅花 T50 套筒
    • 棘轮/扭矩扳手
  8. 安装新的内侧螺纹胶螺栓（2 个），将驾驶位座椅靠背框架固定到驾驶位座垫框架上。
    43 Nm (31.7 lbs-ft)
    提示
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 梅花 T50 套筒
    • 棘轮/扭矩扳手
  9. 将座垫总成放置在座垫框架上。
    注
    将座垫后部插入座椅底部框架，确保泡沫后部位于后座垫滑轨上。确保线束穿过座椅框架背面。
  10. 调整座椅，以接触其底部。
  11. 安装驾驶位座垫线束。请参阅 线束总成 - 第一排座椅 - 左侧 ((拆卸和更换))。
    注
    无需拆卸驾驶位座椅外罩，也无需对腰部支撑和腰部支撑泵连接器进行操作。
  12. 安装驾驶位座椅外侧护板支架。请参阅 支架 - 侧护板 - 外侧 - 第一排 ((拆卸和更换))。
  13. 安装驾驶位座椅外侧护板。请参阅 外侧护板 - 第一排座椅 - 左侧 - 驾驶员座椅 ((拆卸和更换))。
    注
    无需安装座垫按钮开关、靠背倾角调节按钮开关和 8 控开关。
  14. 安装驾驶位座椅内侧护板支架。请参阅 支架 - 侧护板 - 外侧 - 第一排 ((拆卸和更换))。
  15. 安装驾驶位座椅内侧护板。请参阅 内侧护板 - 第一排座椅 - 左侧 ((拆卸和更换))。
  16. 安装驾驶位座椅总成。请参阅 座椅总成 - 第一排 - 左侧 ((拆卸和更换))。
    注
    此时请勿执行座椅校准例行程序。请在执行完配置变更后再执行座椅校准程序。
  17. 安装左侧 A 柱下部饰板。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
  18. 安装左侧仪表板端盖板。请参阅 端盖 - 仪表板 - 左侧 ((拆卸和更换))。
  19. 安装前备箱后挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
  20. 前排座椅总成和座椅座垫框架总成替换件带有一个新设计的“小型倾斜”电机，更换这些总成零件（或倾斜电机）时，可能需要进行配置变更。如需更新配置，请浏览表中给出的配置信息，然后执行以下子步骤。

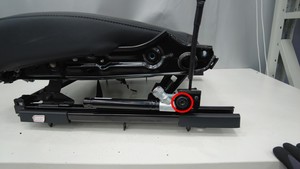

    图 1. 旧的倾斜电机
    图 2. 新的小型倾斜电机（零件号：1868276-00-B 或更高版本）
    1. 进入Infotainment Dashboard中的Vehicle Configuration部分。请参阅网关配置（显示和变更）。
    2. 根据表中给出的倾斜电机总览信息更新cfg_frontSeattype。
  21. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_VCLEFT_SEAT-CALIBRATEvia Service Mode:Low Voltage ➜ Seats ➜ Calibrate Seatvia Toolbox:(link)
    警告
    执行本例行程序的过程中，座椅会自动移动。开始执行前，请确保相关座椅后方或下方无任何物体（包括障碍物和售后配件），以免造成部件损坏。
  22. 退出“维护模式”。请参阅 维护模式。
