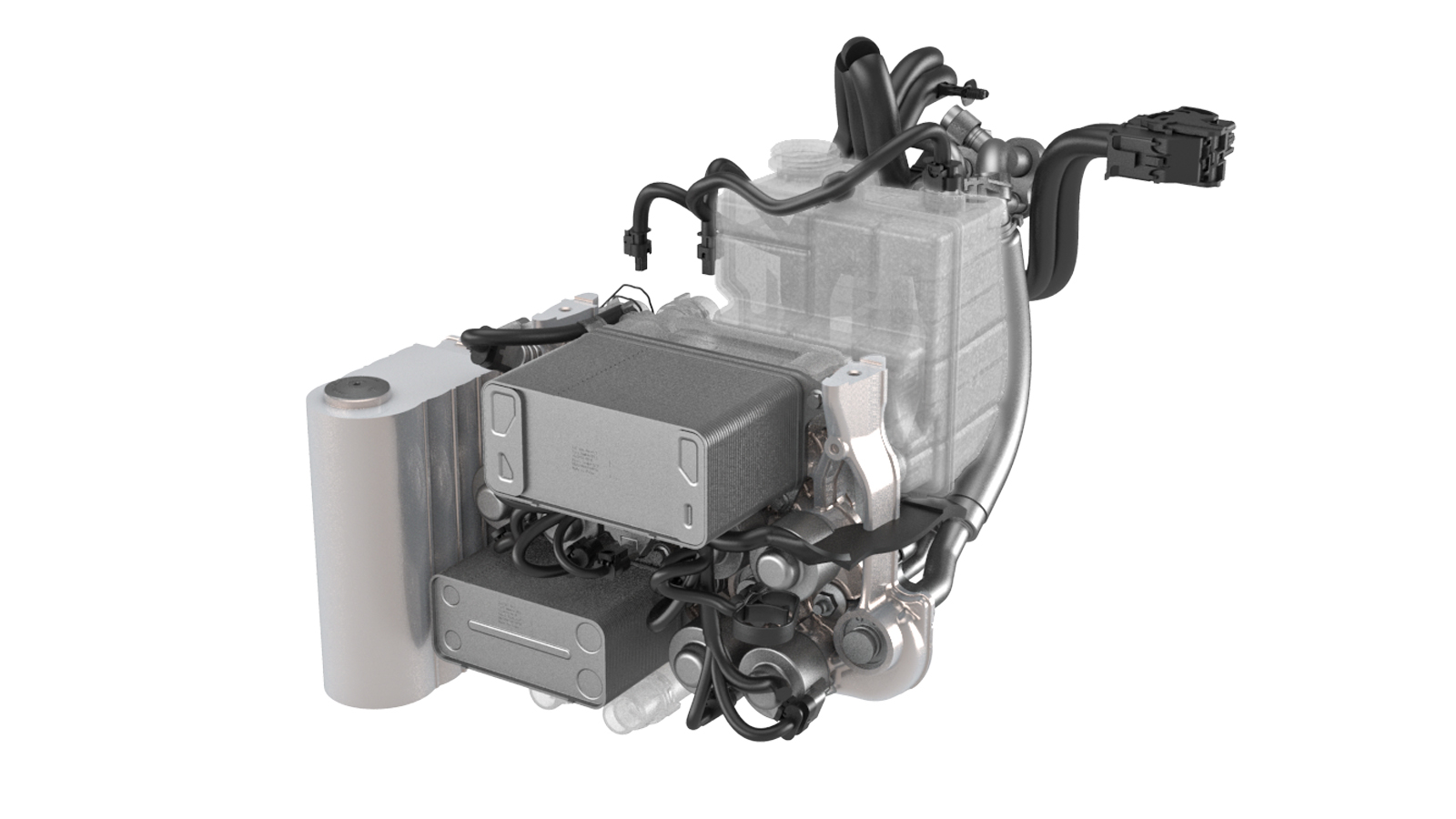

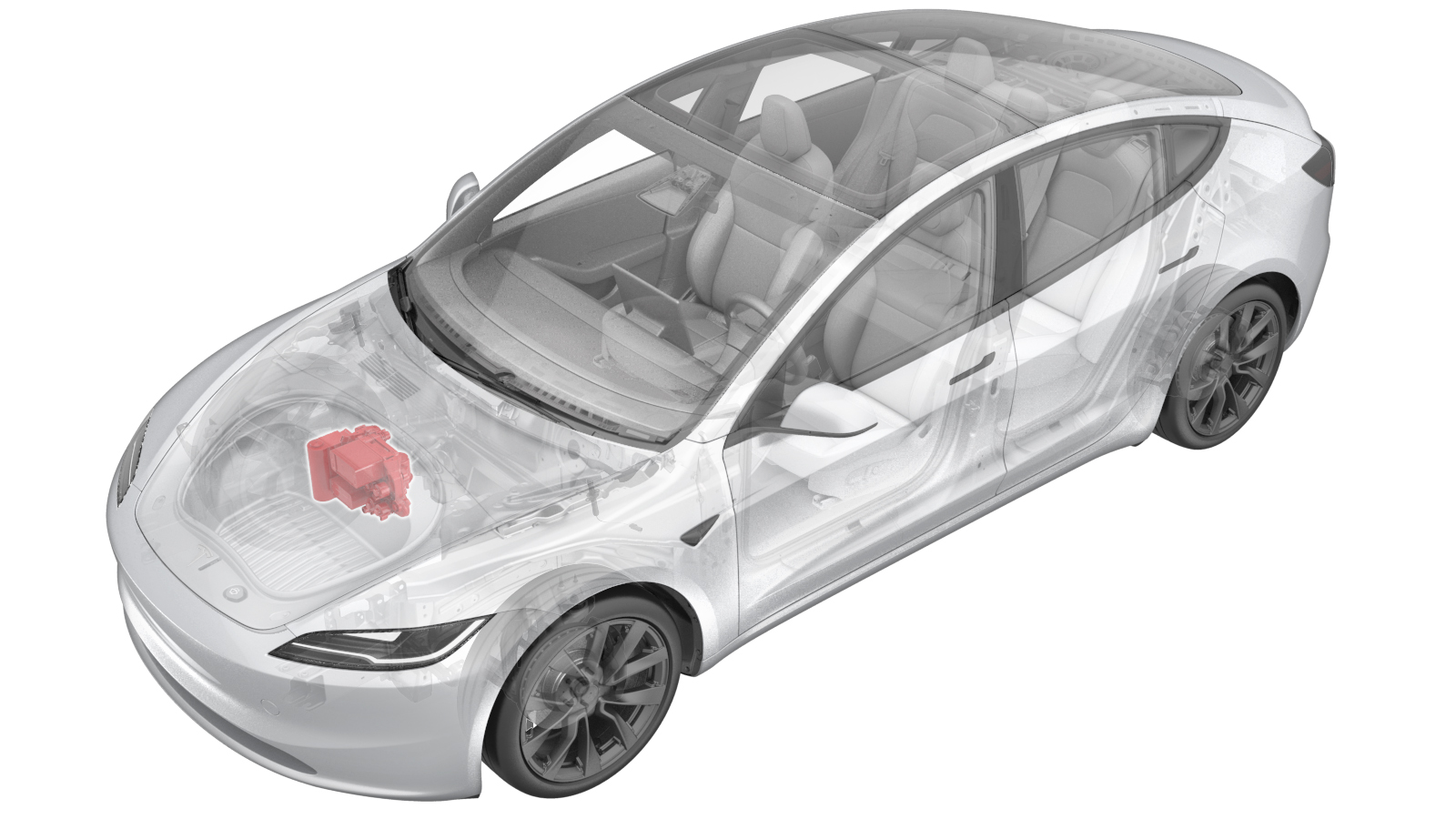

超级歧管总成 ((拆卸和更换))

校正代码 1840010012 FRT 2.22 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-10-21: 根据最新验证更新了空调管路扭矩值。
  • 2025-08-21: 添加了冷却液泵类型配置步骤。
  • 2024 年 4 月 24 日：添加了计算干燥剂袋和蓄压器内机油量的步骤，将“直接将超级歧管从车辆上拆下”的方式变更为“将超级歧管连同减震塔支架和压缩机一起拆下，然后将超期歧管从总成上分离”。
注
此程序要求执行空调制冷剂（回收和重新加注）程序。如果尚未自动添加到“服务工单”中，请将校正代码 18200102 作为同一工项下的一个单独校正程序添加至“服务工单”中。
设备：
  • 1711245-00-A Snap On Ecotechnics 双气流模式空调机
  • 1135762-00-A 冷却软管维修堵头套件，Model 3
  • 1600279-00-A Model Y 空调机油冲洗适配器套件
  • 1120026-00-A ROBINAIR 空调维修机，34788NI-H
  • 1050448-00-B 冷却液真空加注 - JTC
  • 1076921-00-A Fluke 1587 万用表
  • 1130480-02-A 通用纤细探针 DMM 工具套件
  • 1065131-00-A 电池冷却液排放/加注工具套件
  • 1479505-00-A Model 3 冷却液真空加注适配器套件

拆卸

  1. 连接空调机电源，打开电源开关，然后选择气体类型。
  2. 将车辆停放在双柱举升机上。
    提示
    确认车辆未处于充电状态。
  3. 打开所有车门，降下所有车窗。
  4. 回收空调制冷剂。请参阅 空调制冷剂（回收和再充注） (Restore)。
  5. 回收时，执行车辆高压禁用程序。请参阅 车辆电气绝缘程序 (Test/Adjust)。
  6. 回收时，拆卸新鲜空气进气槽。请参阅 进气口 - HVAC ((拆卸和更换))。
  7. 回收时，拆卸低压电池。请参阅 16V 锂离子电池包 ((拆卸和更换))。
  8. 将空调软管从车辆上拆下。
  9. 拆卸前流线型护板。请参阅 流线型护板 - 前底板 ((拆卸和更换))。
  10. 取下干燥剂。请参阅 超级歧管干燥剂 - 维修套件 ((拆卸和更换))。
  11. 称量干燥剂包的重量。此重量被视作“湿重”。
  12. 确定干燥剂包的“干重”：检查干燥剂包上是否存在标有零件号 (P)、序列号 (S) 和干重 (W) 的标签。如果无此标签，或看不到干重，则假设干重为 90.4 克。
  13. 用湿重减去干重。这是除了回收制冷剂期间清除的机油之外，必须向系统中额外添加的机油量。请记录此重量以便稍后作业。
  14. 将一把钢尺插入蓄压器，测量蓄压器内冷冻油液位。
    注
    不同车辆的液位会有所不同。测量时保持钢尺垂直，以毫米为单位记录测量值。
  15. 将测量值乘以 5.6，再加上 15 ，即可转换为克数。记录以克为单位的测量值。
  16. 计算空调回收、干燥剂袋和蓄压器的机油损失量。记录总机油量。后续注油步骤中将以此机油量为准。

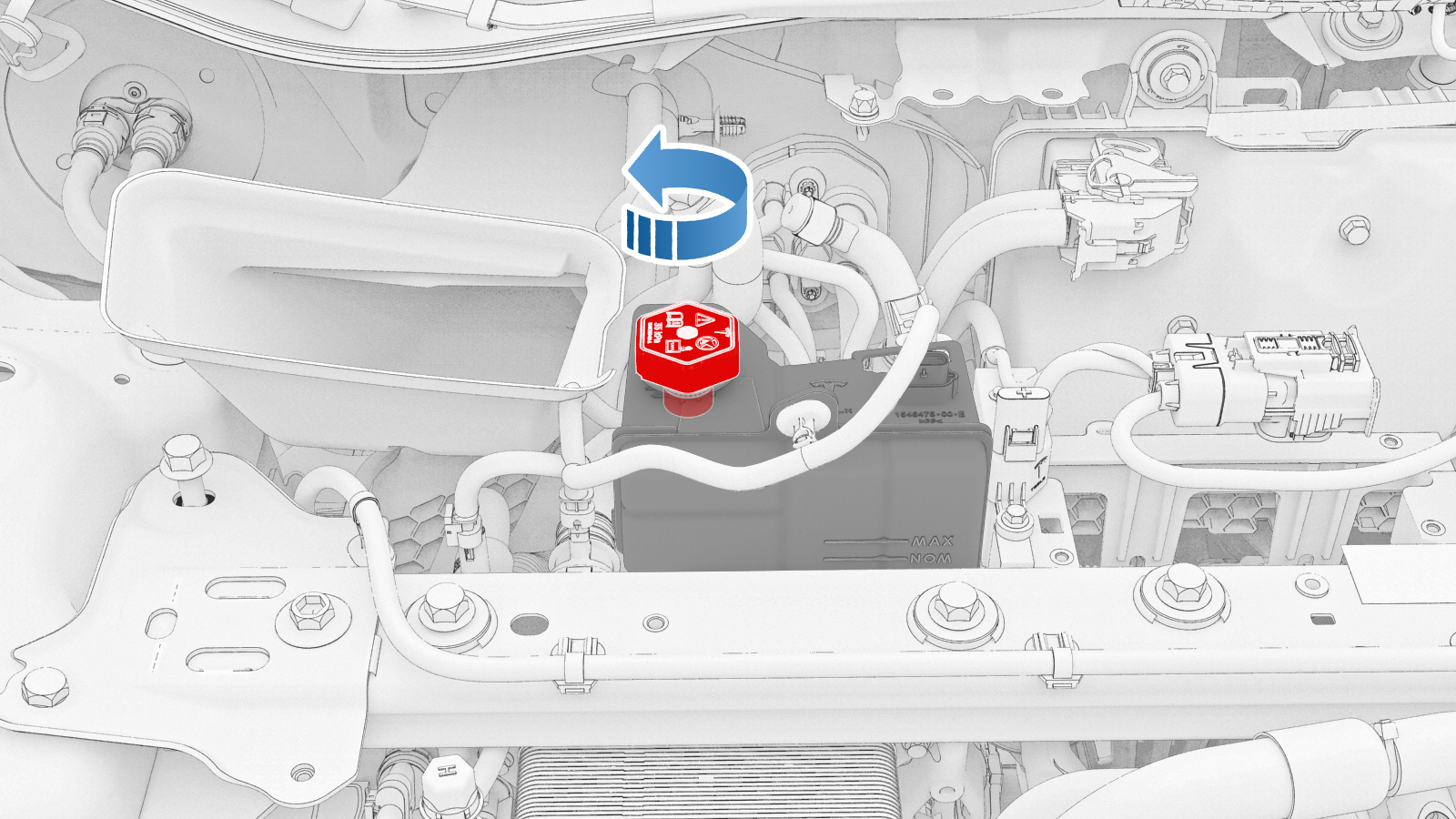

  17. 拆下冷却液罐罐盖。
  18. 在高压电池前侧下方放置一个冷却液排放容器。

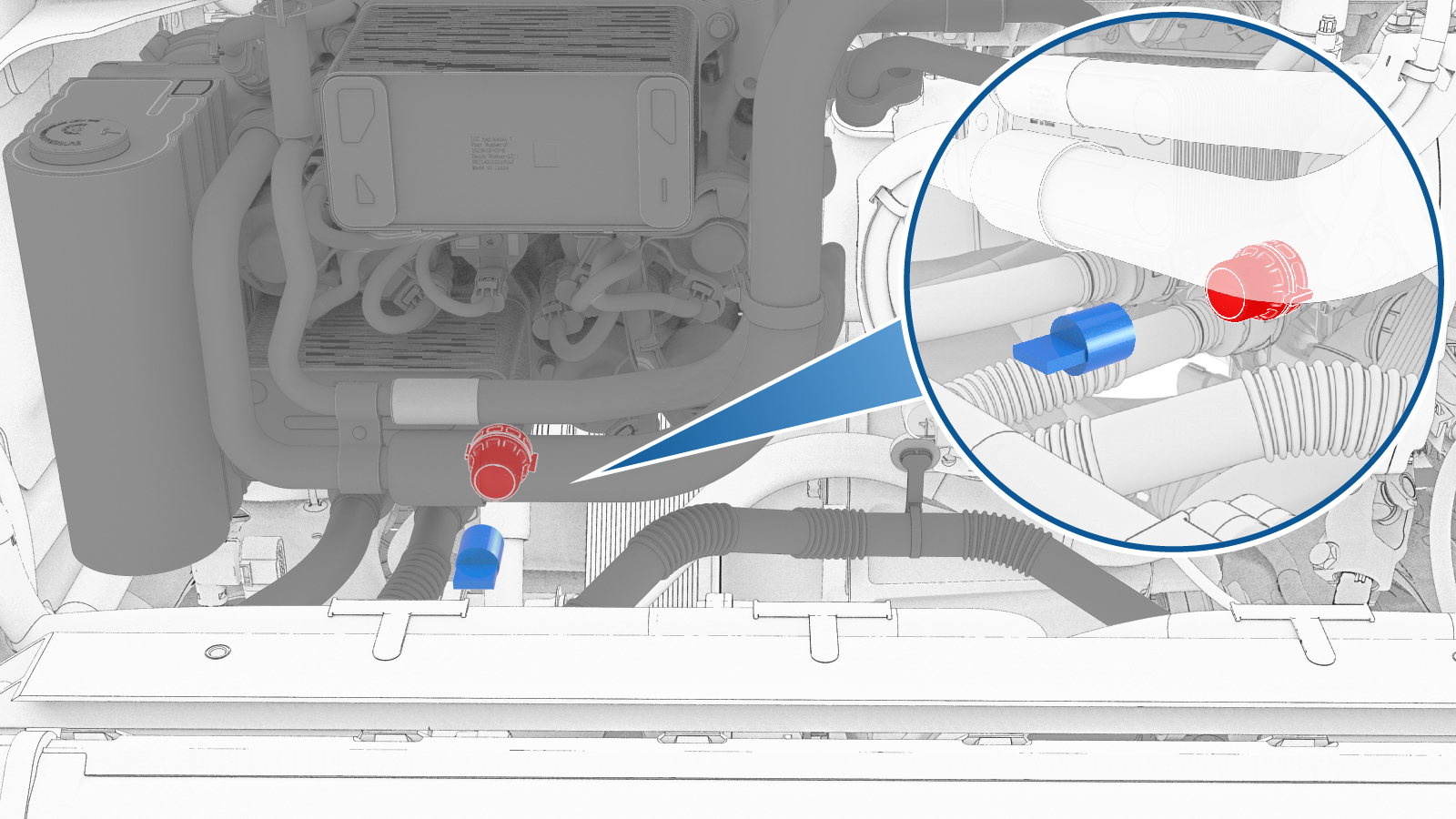

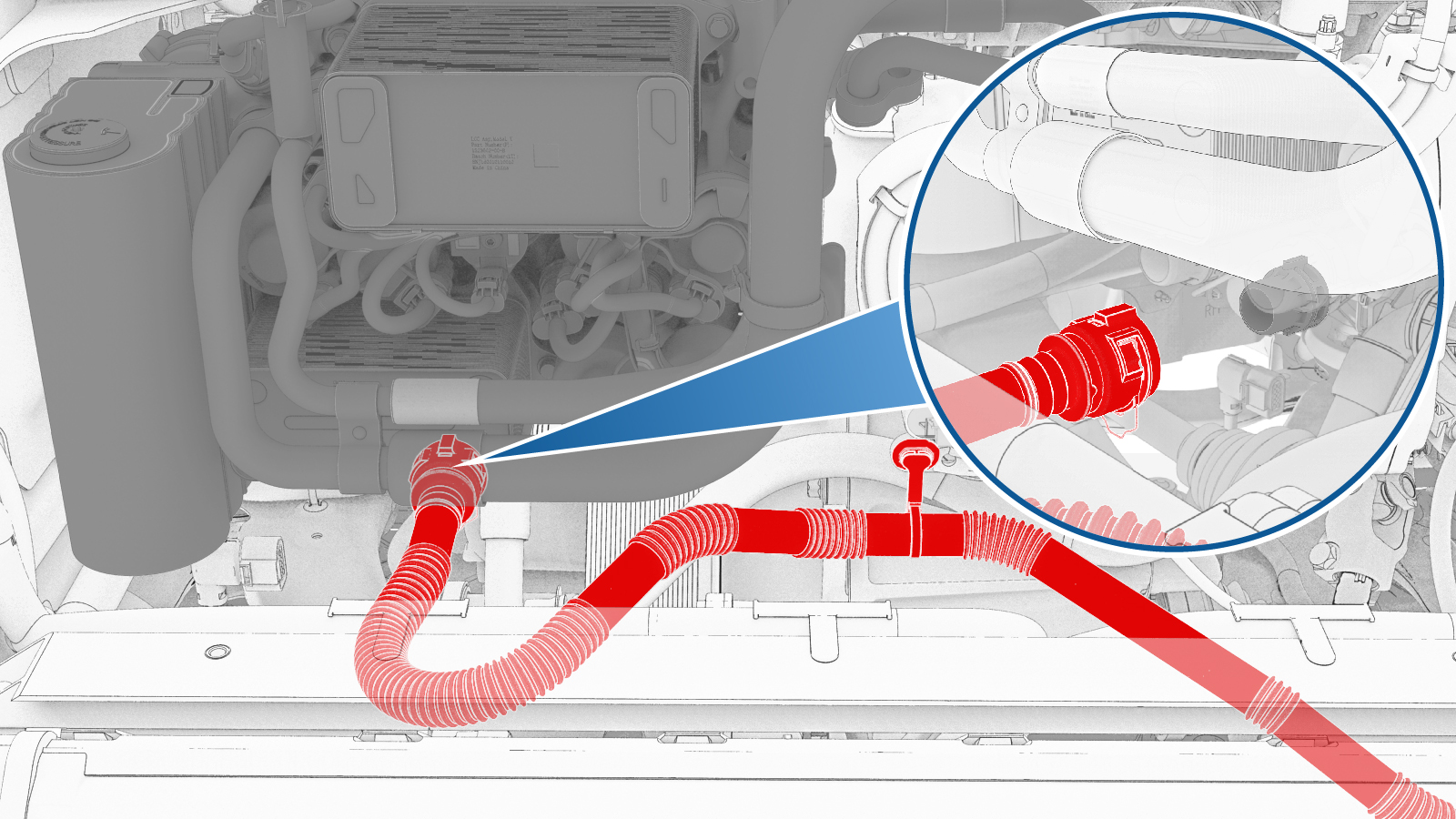

  19. 松开卡子，将前驱动单元动力总成旁通软管从超级歧管上断开，然后立即堵住软管和超级歧管。

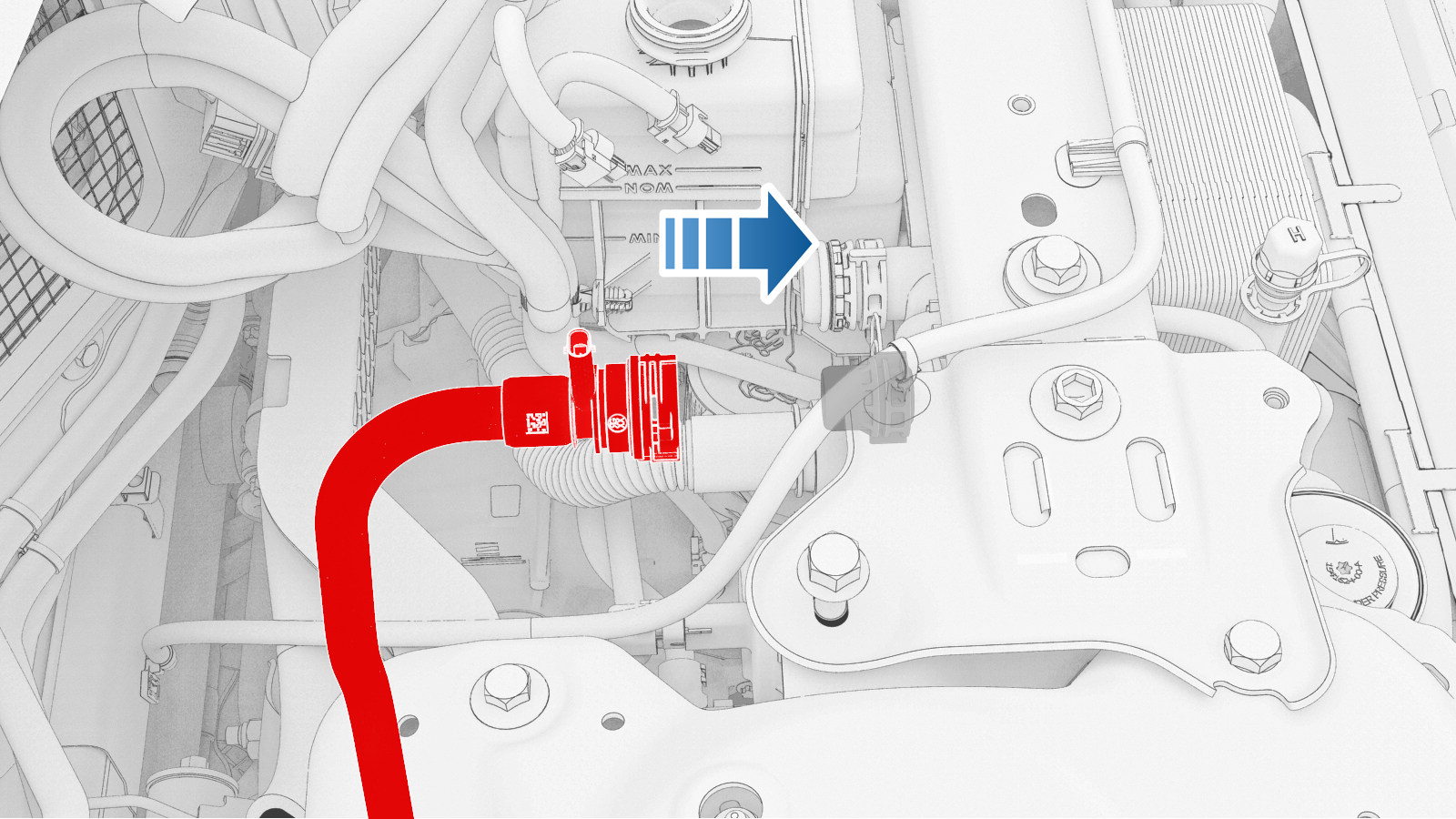

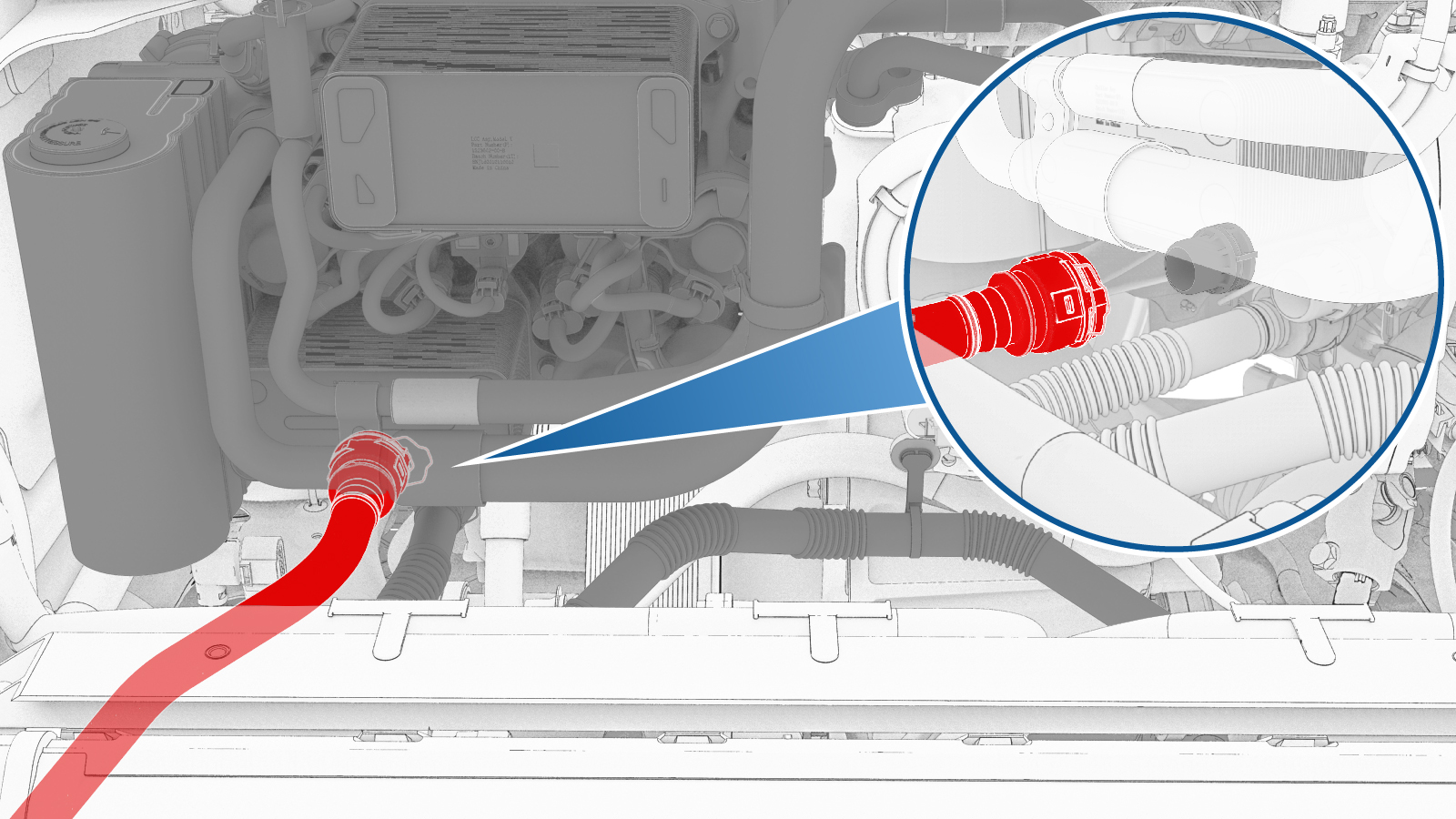

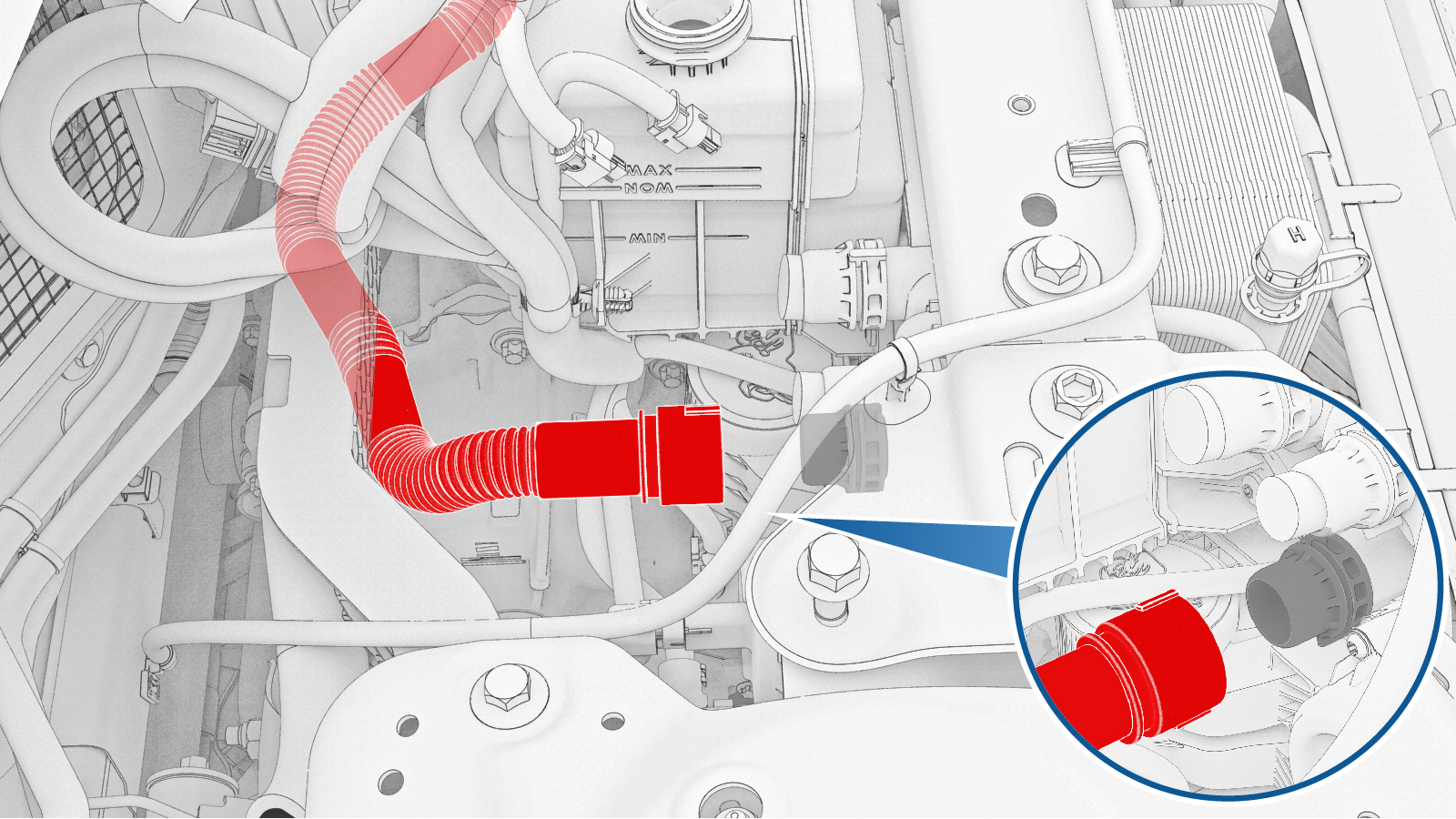

  20. 松开弹簧夹，将散热器出口软管从超级歧管上断开，然后堵住软管和超级歧管。

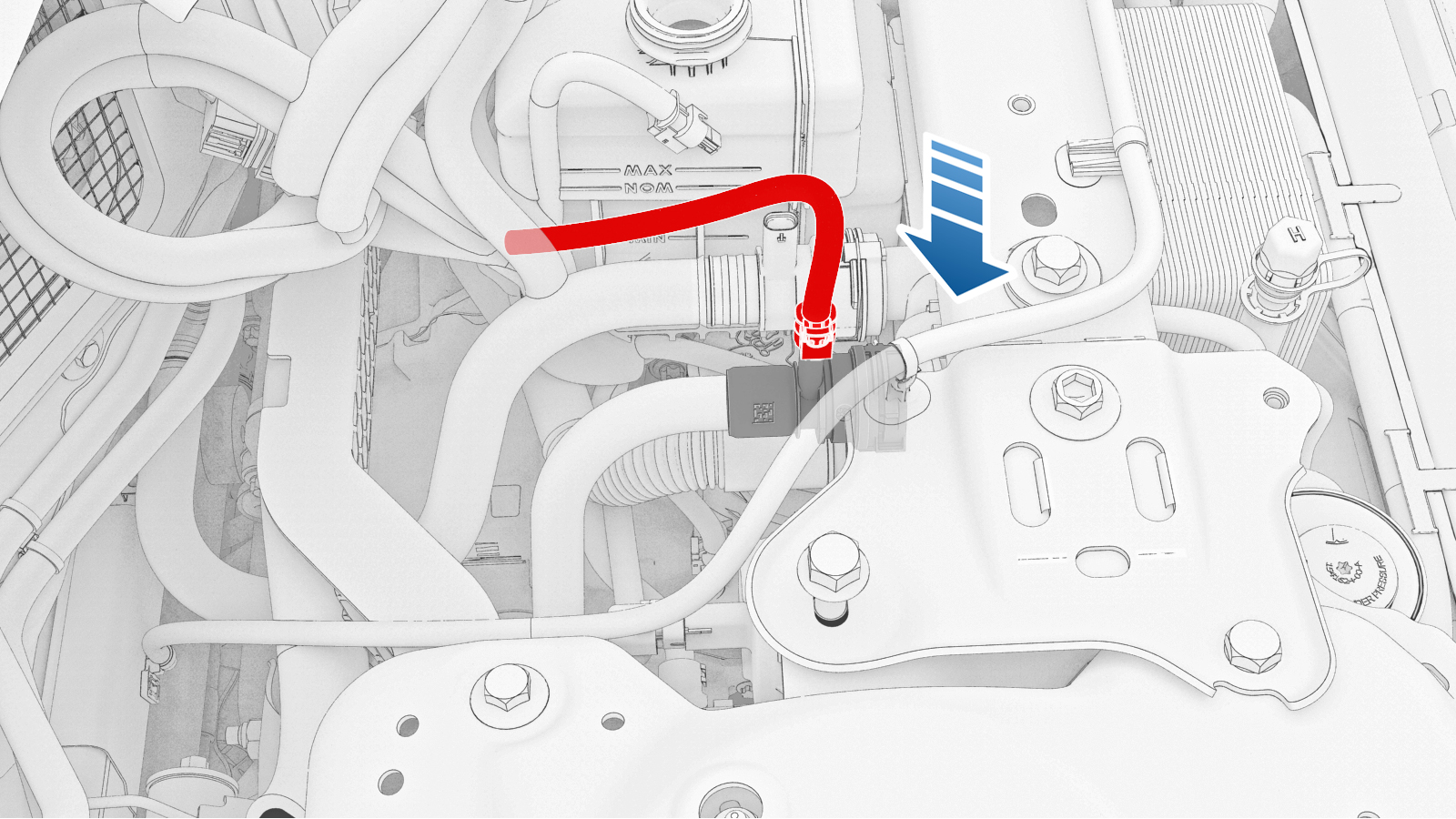

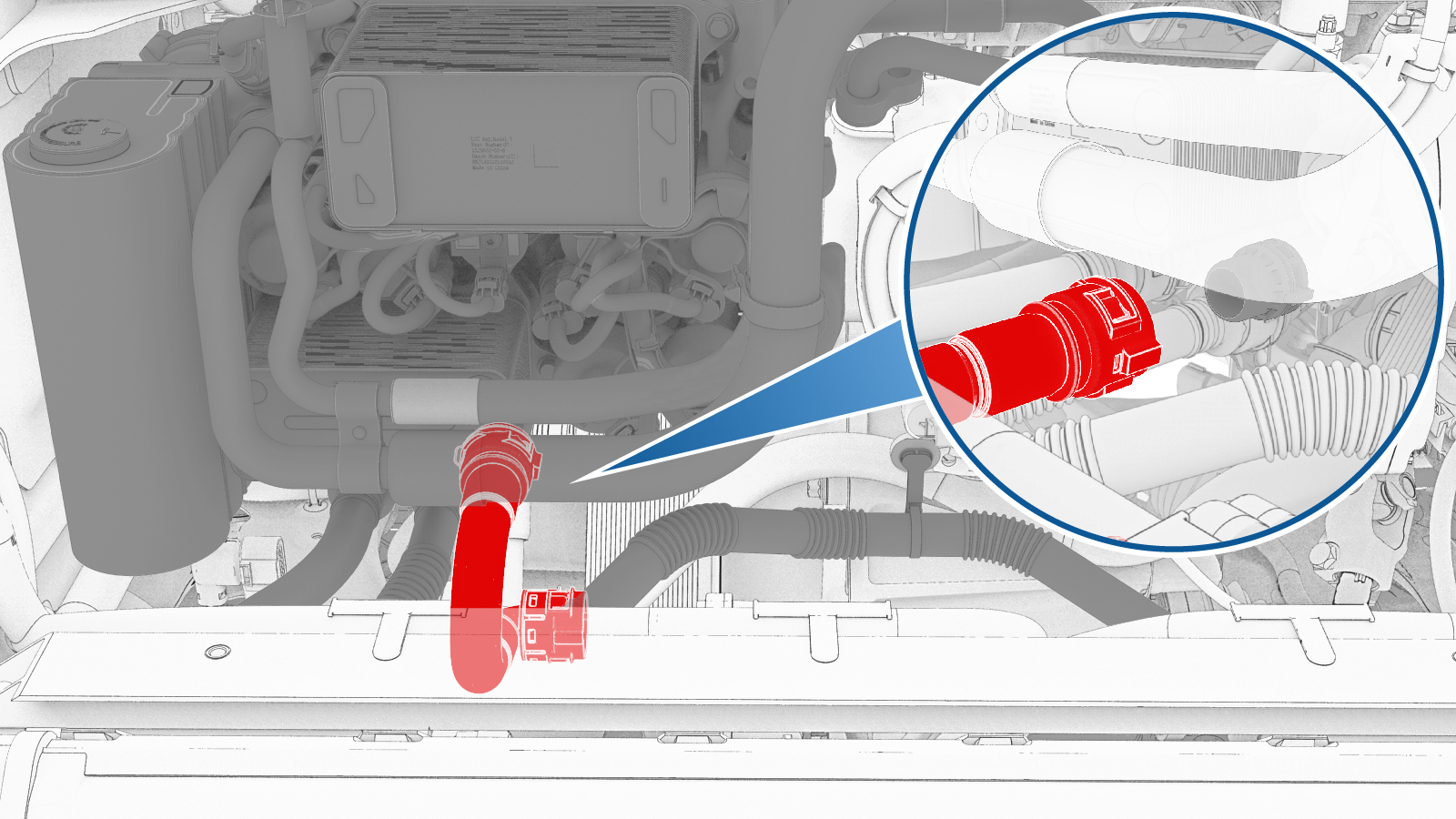

  21. 松开弹簧夹，将散热器入口软管从超级歧管上断开，然后堵住软管和超级歧管。
  22. 松开弹簧夹，将制冷器至电池软管从超级歧管上断开，然后堵住软管和超级歧管。

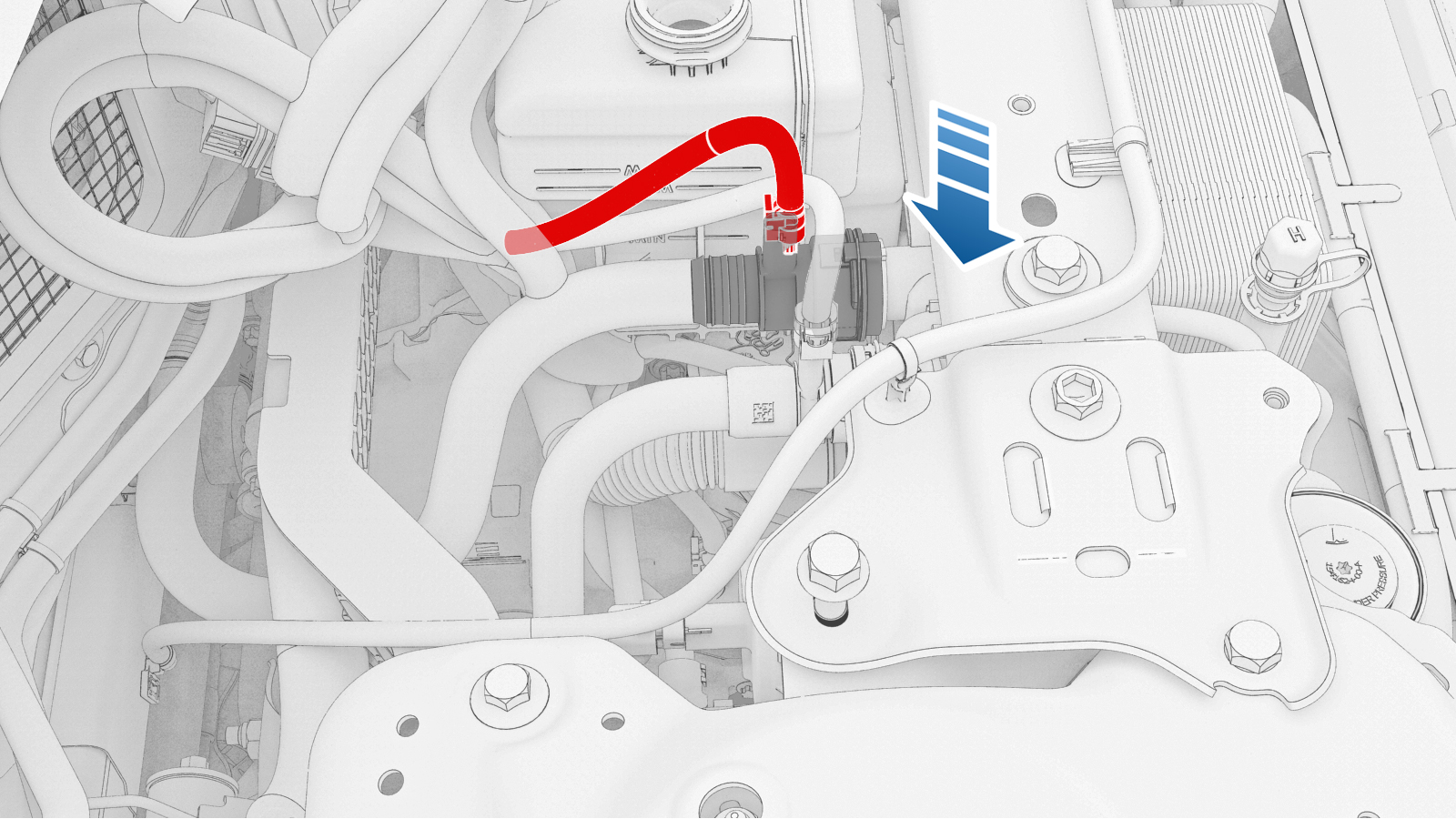

  23. 松开弹簧夹，将动力总成供给软管从超级歧管上断开，然后堵住软管和超级歧管。

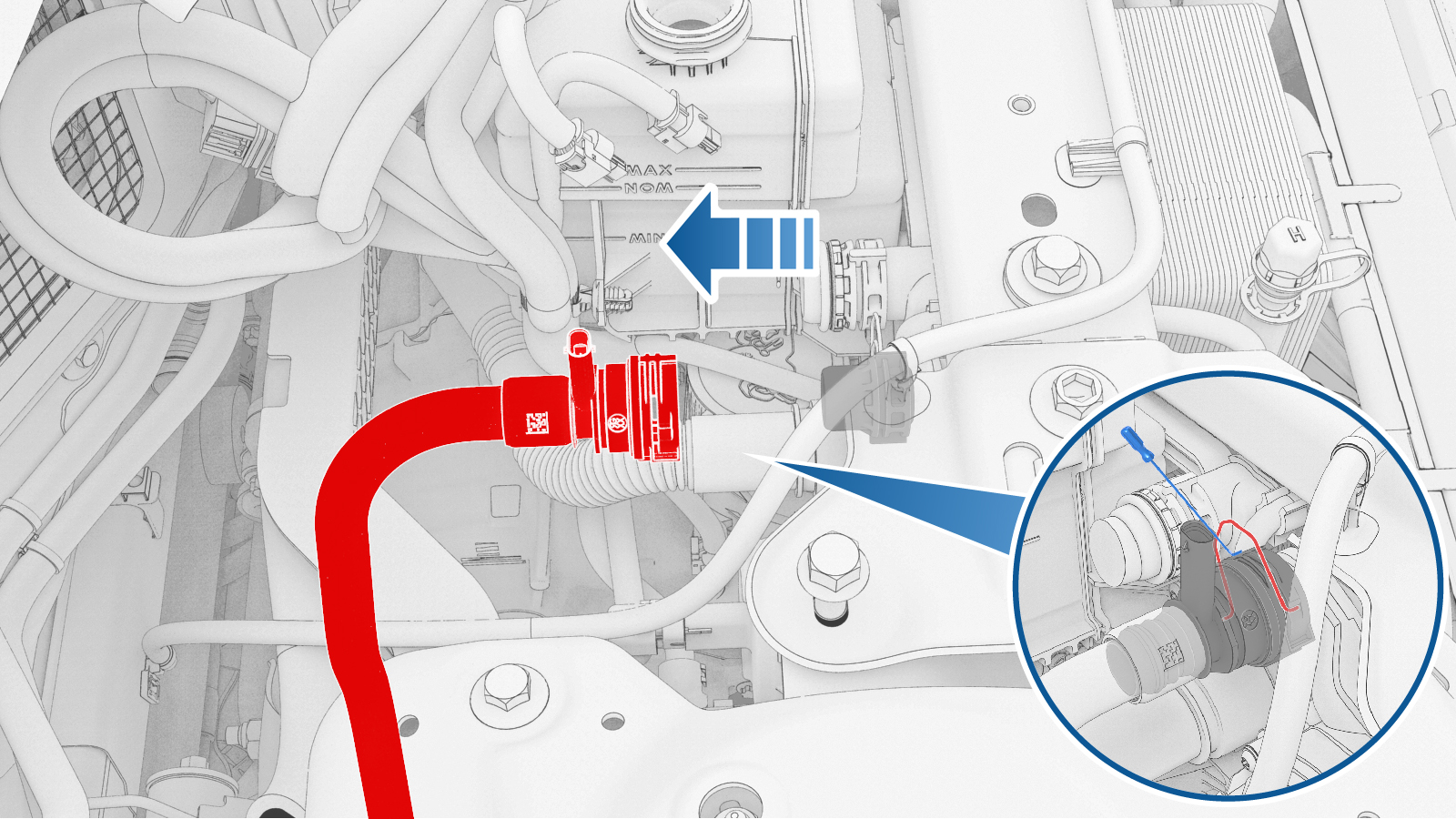

  24. 松开卡子，将高压电池回流软管从超级歧管上断开，然后堵住软管和超级歧管。

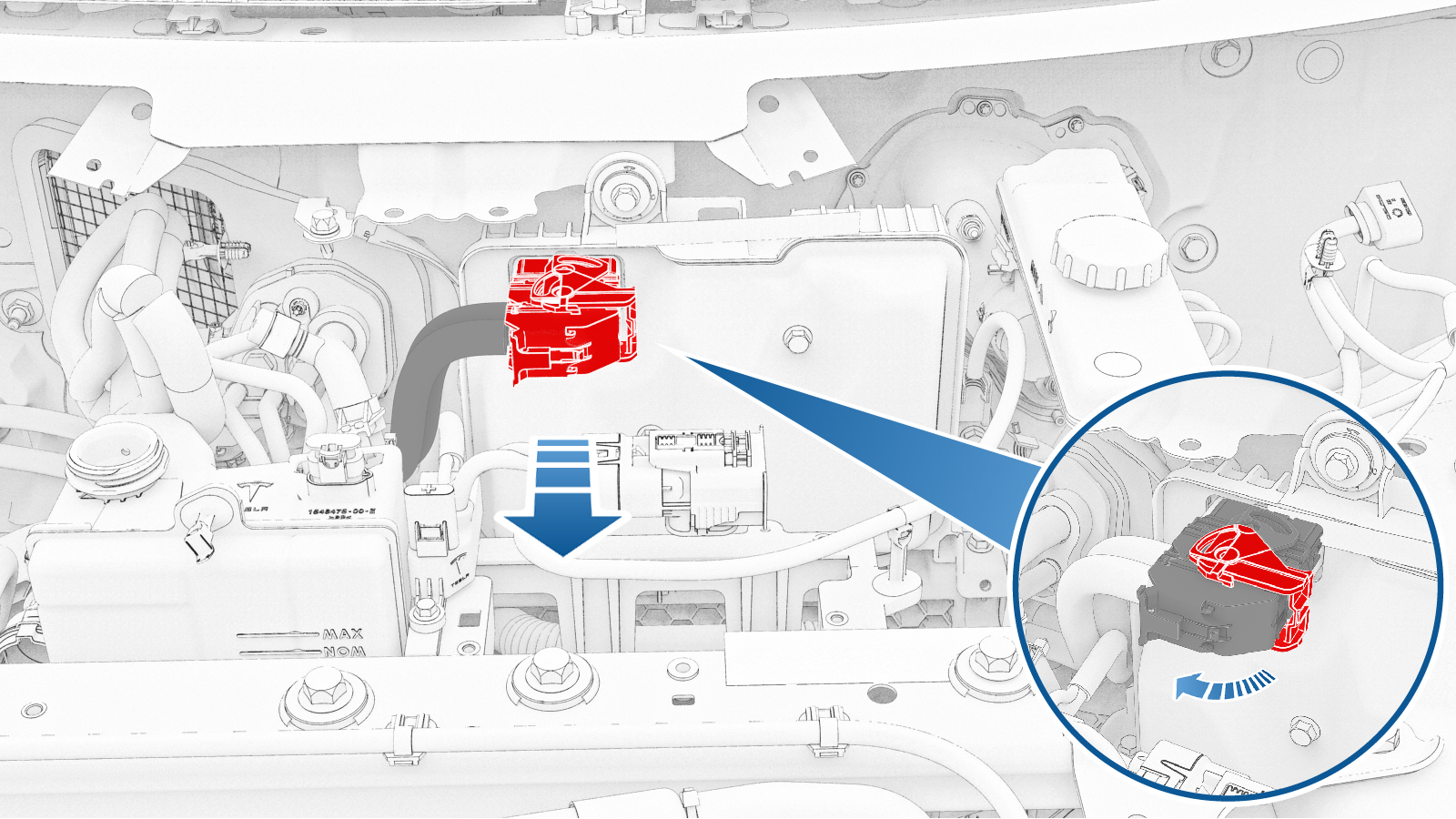

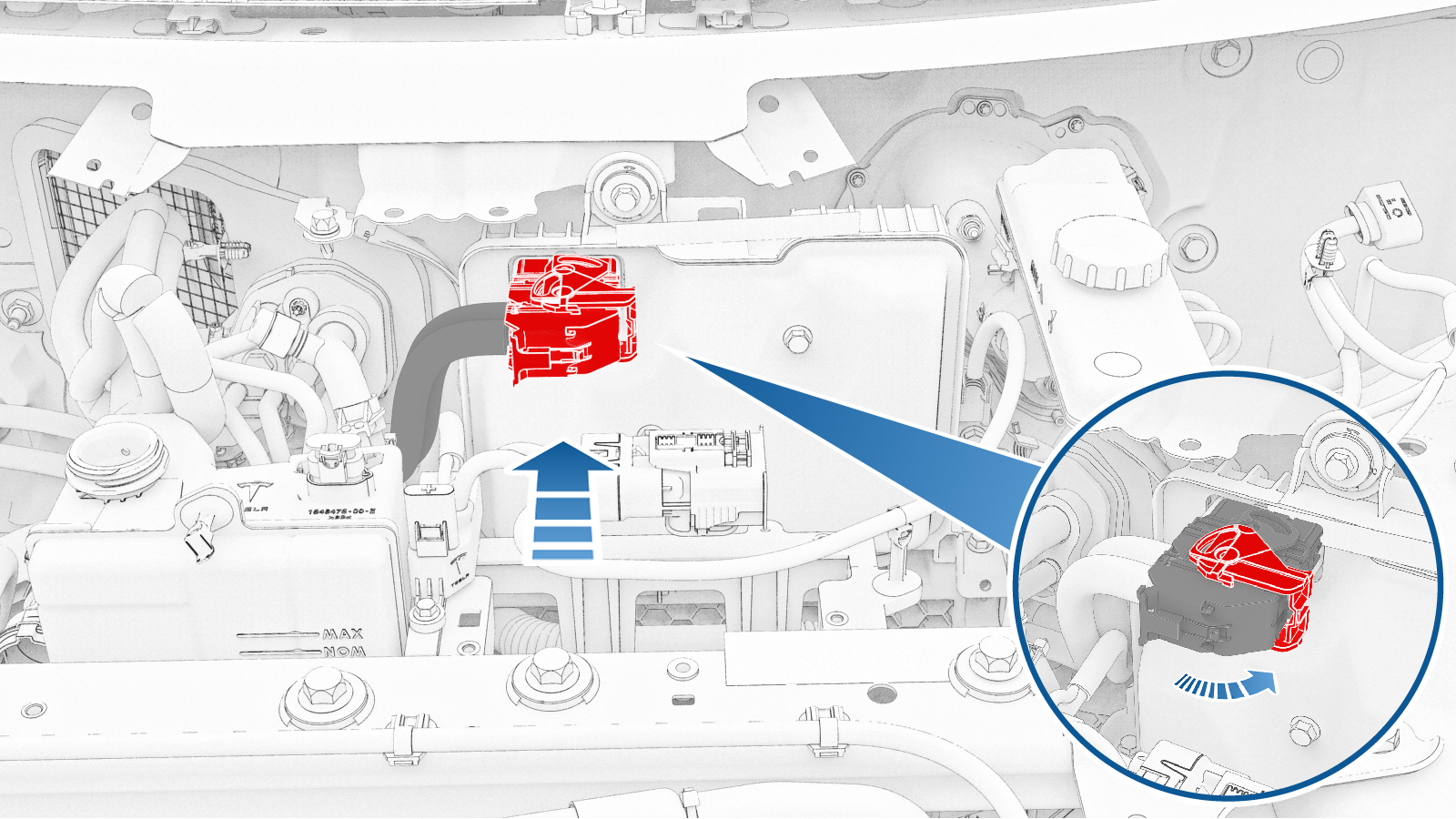

  25. 将次级线束电气连接器从前车身控制器模块上断开。

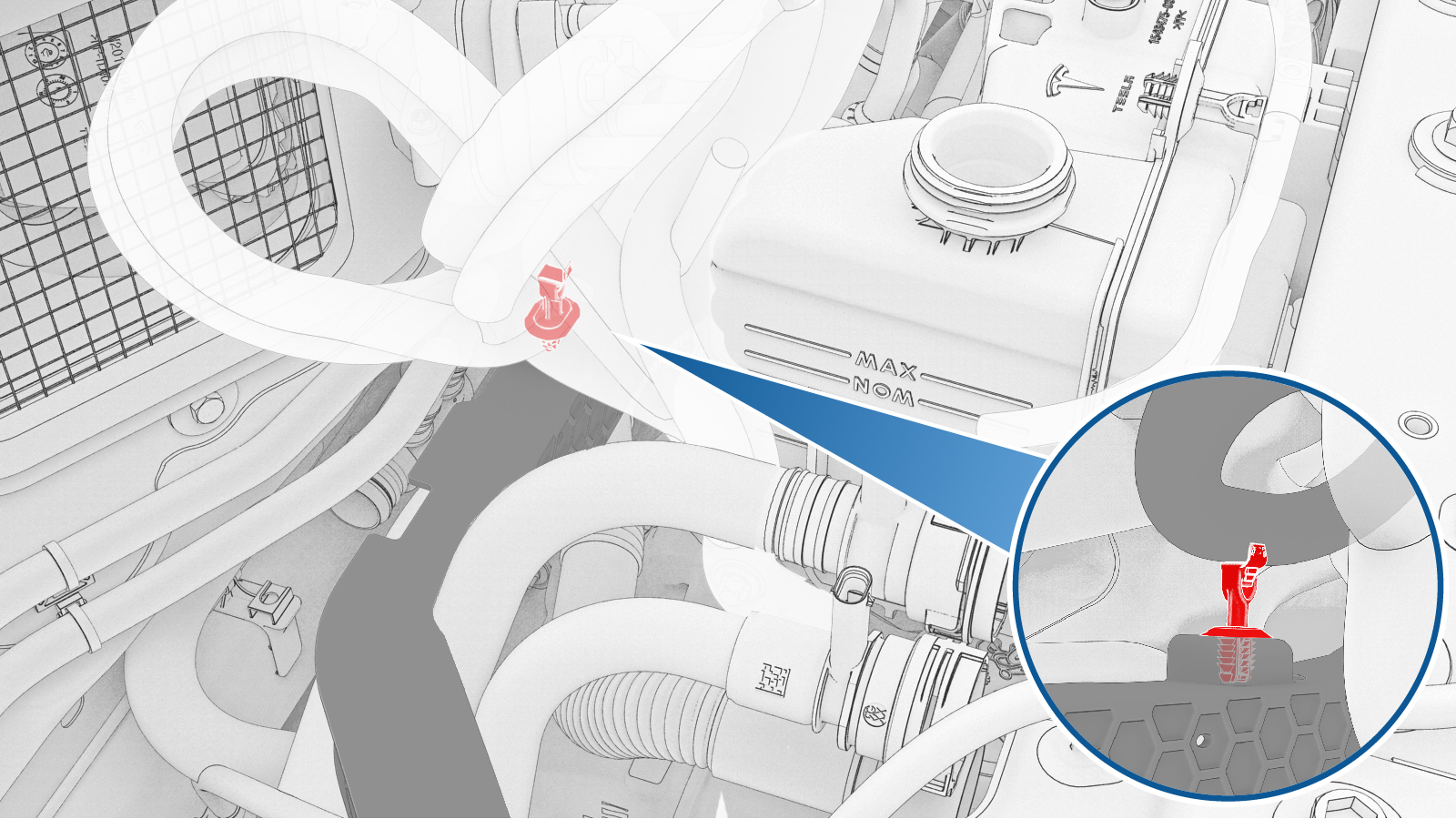

  26. 拆卸将温度系统次级总成线束固定到前部线束导件盖的卡子。
  27. 拆下超级歧管至压缩机空调管路。请参阅 空调管路总成 - 超级歧管至压缩机 ((拆卸和更换))。

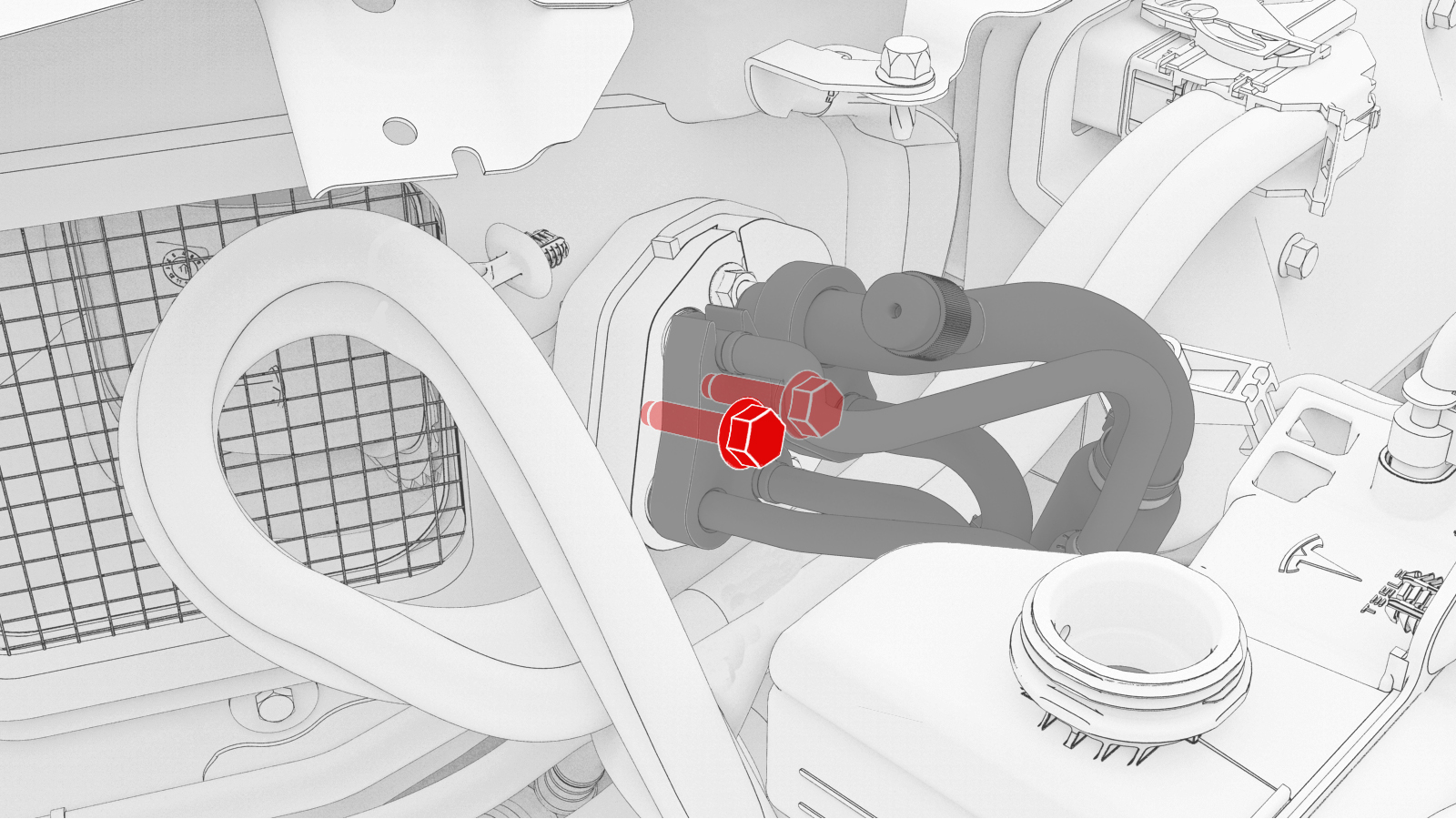

  28. 拆下将超级歧管至 HVAC 空调管路固定到 HVAC 总成的螺栓（2 个）。
    提示
    推荐使用以下工具
    • 13 mm 套筒
    • 6 英寸加长件
    • 无绳棘轮/冲击钻

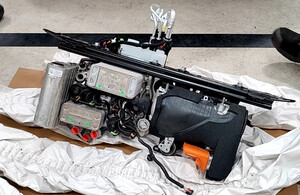

  29. 将减震塔横梁连同超级歧管和空调压缩机一起拆下。请参阅 空调压缩机总成 ((拆卸和更换)) 和 减震塔支架总成 ((拆卸和更换))。

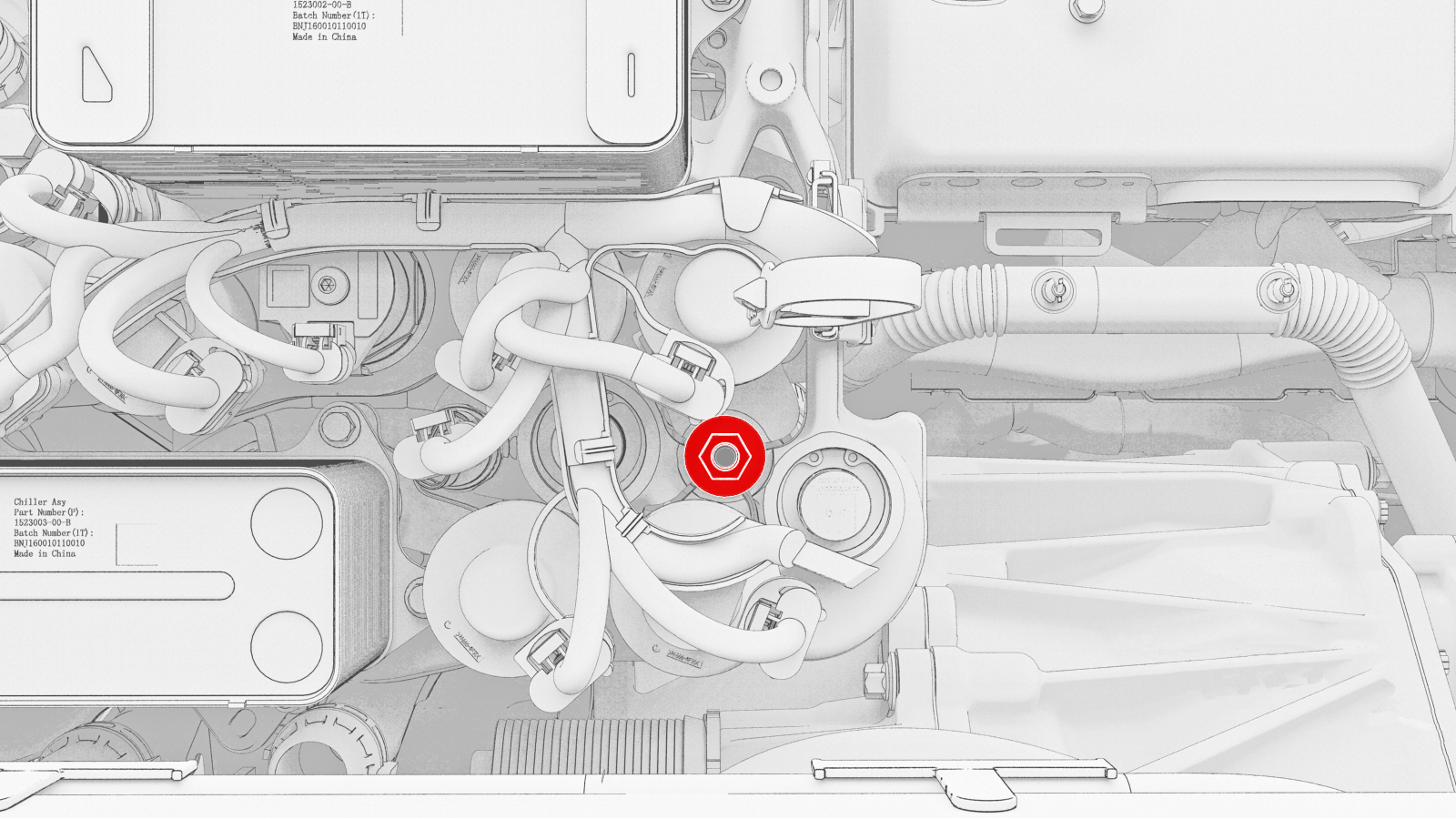

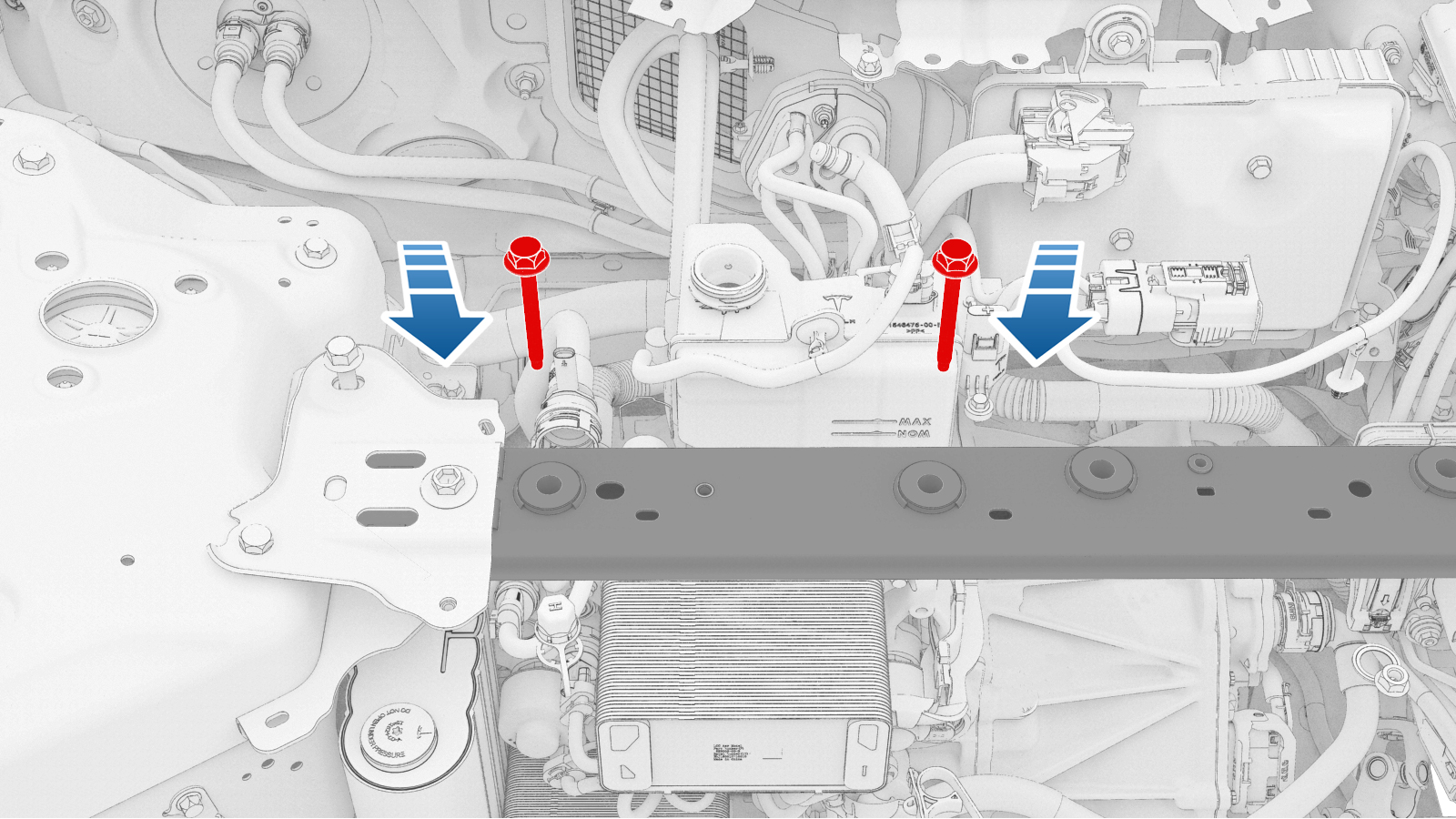

  30. 拆卸将超级歧管固定到减震塔横梁的螺栓（2 个）。
    注
    逆时针旋转减震塔支架横梁下方的超级歧管。
  31. 拆卸将超级歧管至暖通空调管路固定到超级歧管的螺母，然后拆下超级歧管至暖通空调管路总成。
    提示
    推荐使用以下工具
    • 13 mm 套筒
    • 6 英寸加长件
    • 无绳棘轮/冲击钻

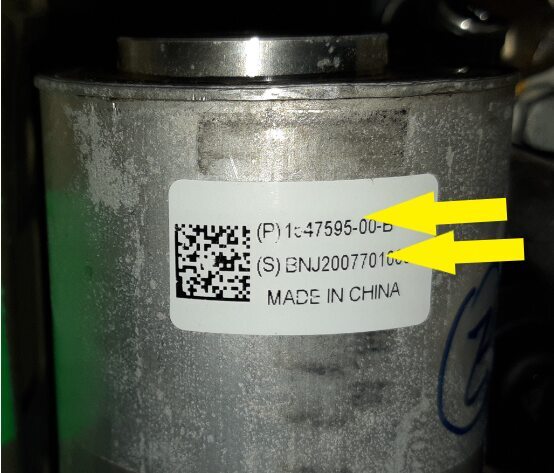

  32. 记录超级歧管的新旧零件号和序列号。
    注
    标签位于蓄压器前部，请将零件号和序列号记录到维修单中。

安装

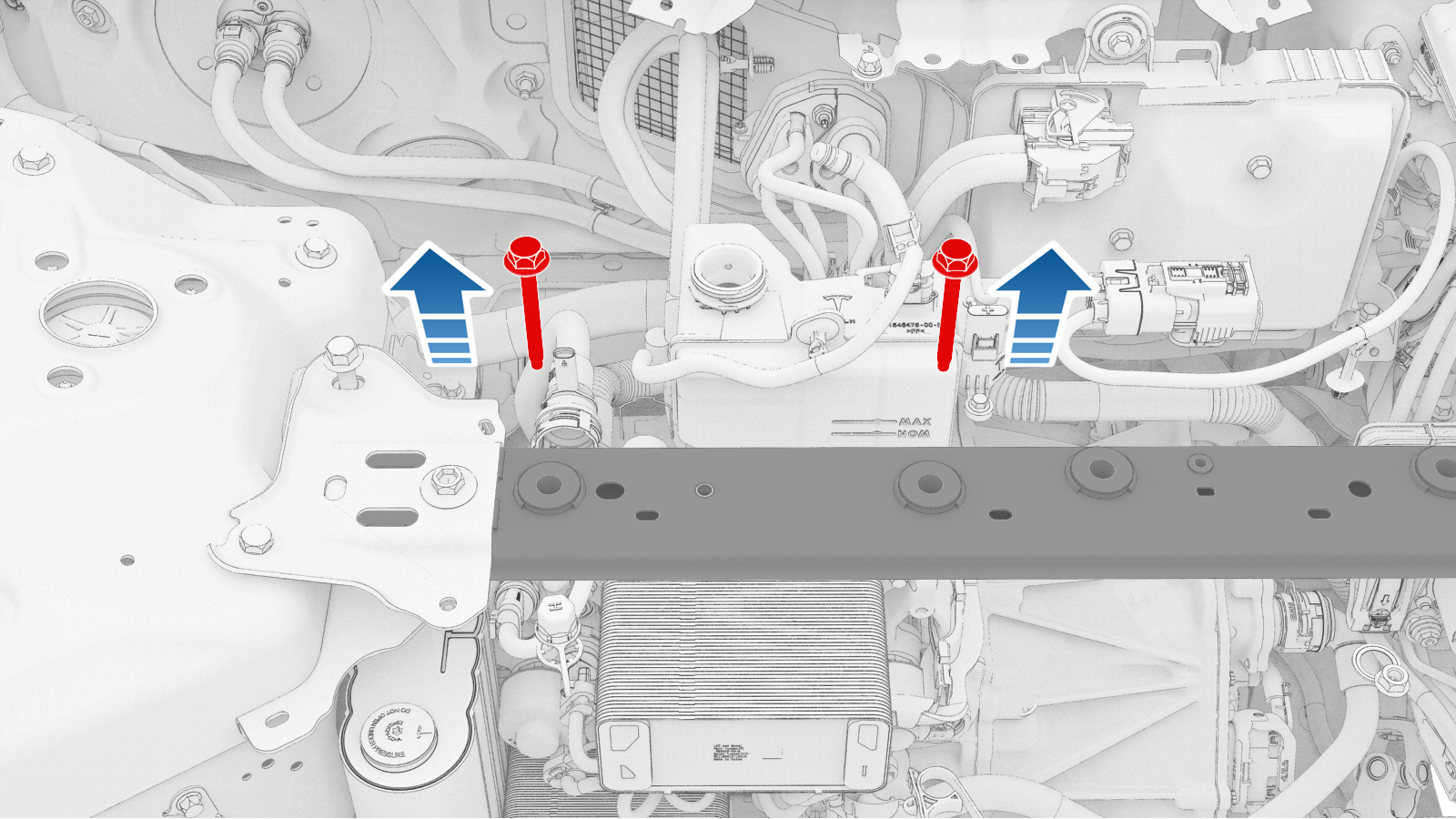

  1. 将超级歧管总成放置在减震塔支架上，然后安装螺栓（2 个）以将其紧固。
    31 Nm (22.9 lbs-ft)
    注
    逆时针旋转超级歧管，将其安装到减震塔支架横梁下方。
    提示
    推荐使用以下工具
    • 15 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手

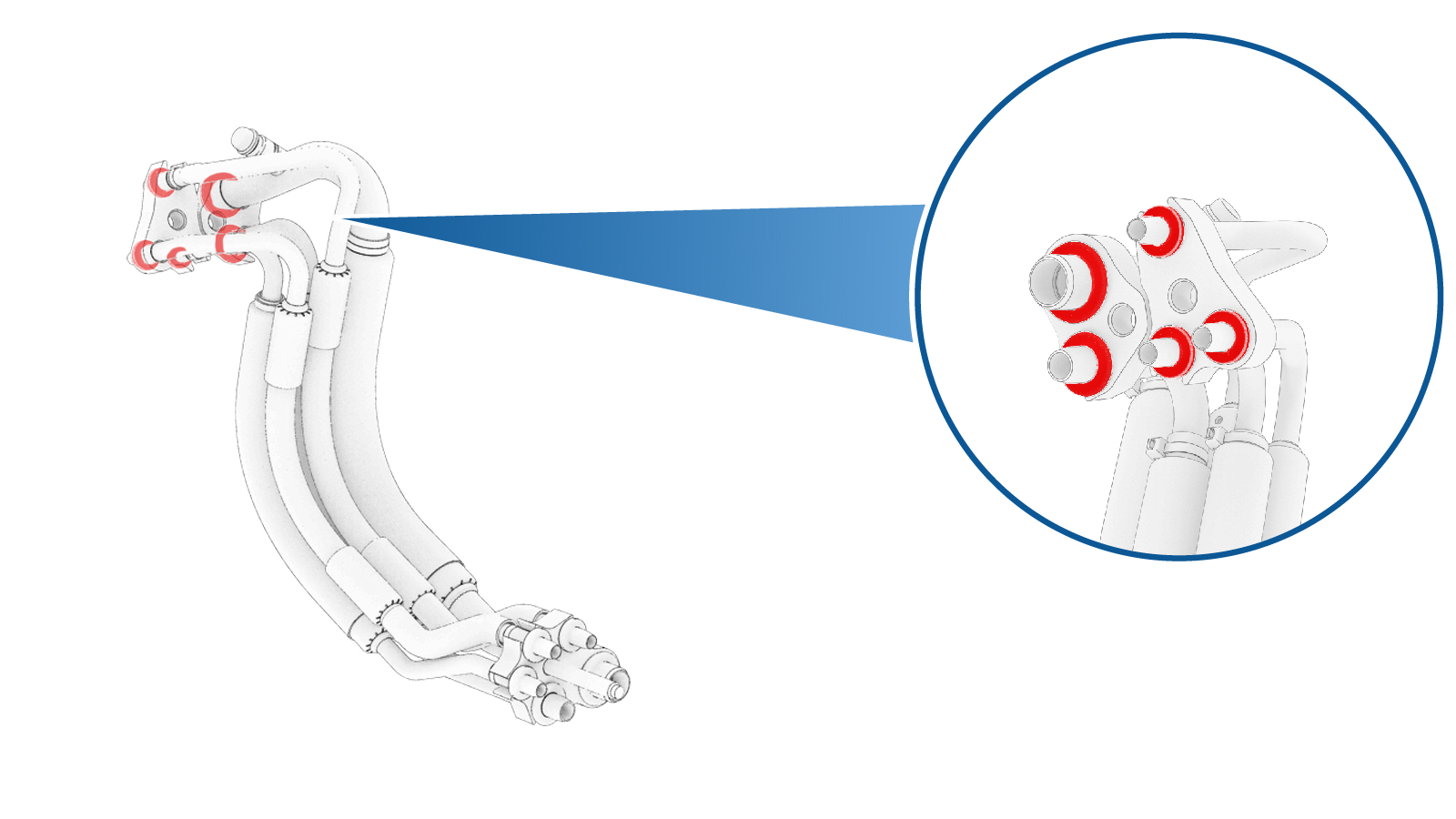

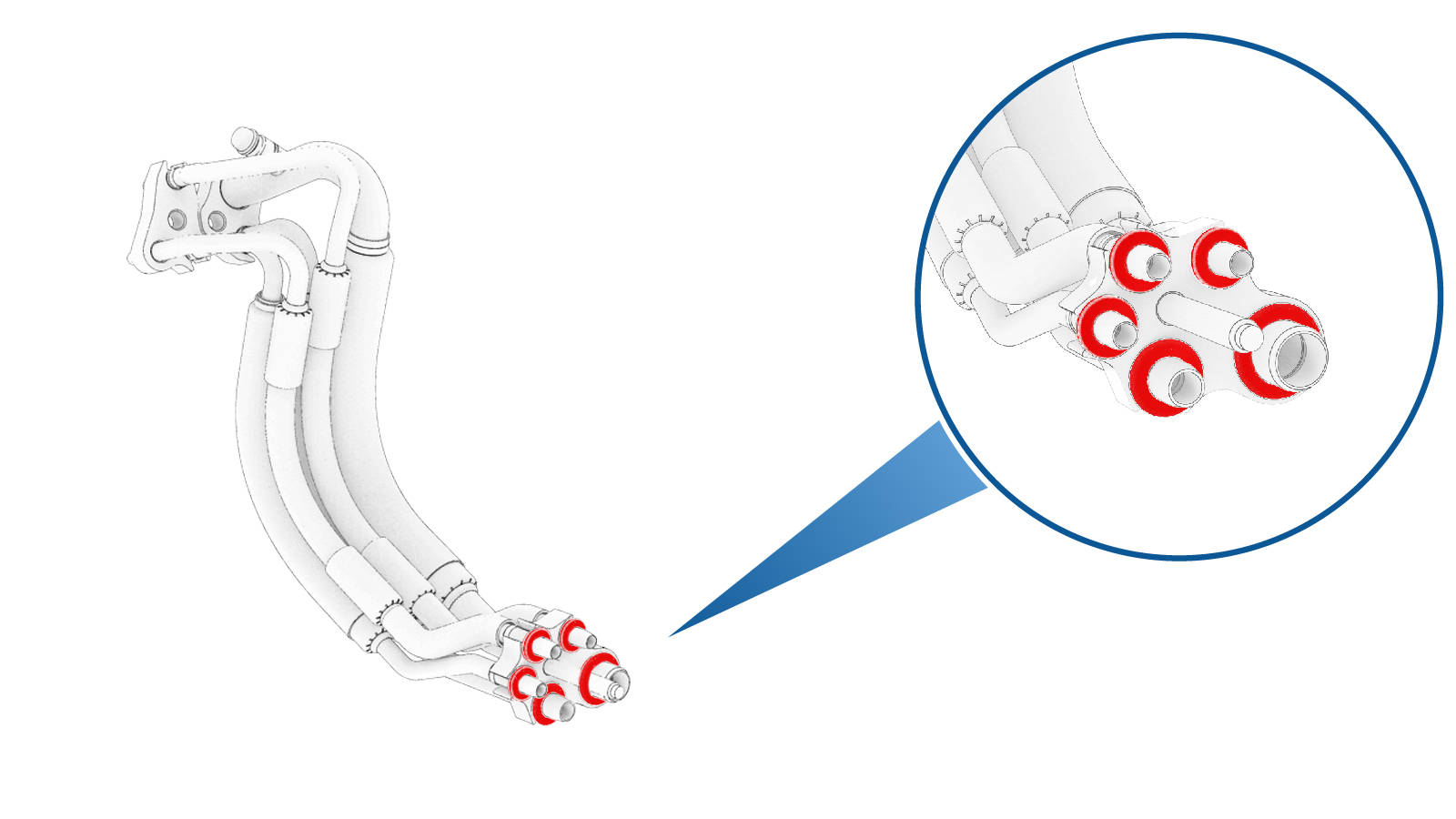

  2. 更换超级歧管至暖通空调管路总成上超级歧管一侧的密封垫圈（5 个）。
    注
    用 ND-11 油润滑密封垫圈。
  3. 更换超级歧管至暖通空调管路总成上 HVAC 一侧的密封垫圈（5 个）。
    注
    用 ND-11 油润滑密封垫圈。
  4. 手动拧紧将超级歧管至暖通空调管路固定到超级歧管的螺母。
  5. 紧固将超级歧管至暖通空调管路固定到超级歧管的螺母。
    36 Nm (26.5 lbs-ft)
    提示
    推荐使用以下工具
    • 13 mm 套筒
    • 6 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  6. 将减震塔横梁连同超级歧管和空调压缩机一起安装好。请参阅 空调压缩机总成 ((拆卸和更换)) 和 减震塔支架总成 ((拆卸和更换))。
  7. 安装将超级歧管至 HVAC 空调管路固定到 HVAC 总成的螺栓（2 个）。
    28 Nm (20.6 lbs-ft)
    提示
    推荐使用以下工具
    • 13 mm 套筒
    • 6 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  8. 取下超级歧管和散热器入口软管上的塞子，立即将散热器入口软管与超级歧管相连，然后紧固卡子。
    注
    对接头执行推拉推测试，确保接头牢固。
  9. 拆卸超级歧管和散热器出口软管上的堵头，迅速将散热器出口软管与超级歧管相连，然后紧固卡子。
    注
    对接头执行推拉推测试，确保接头牢固。

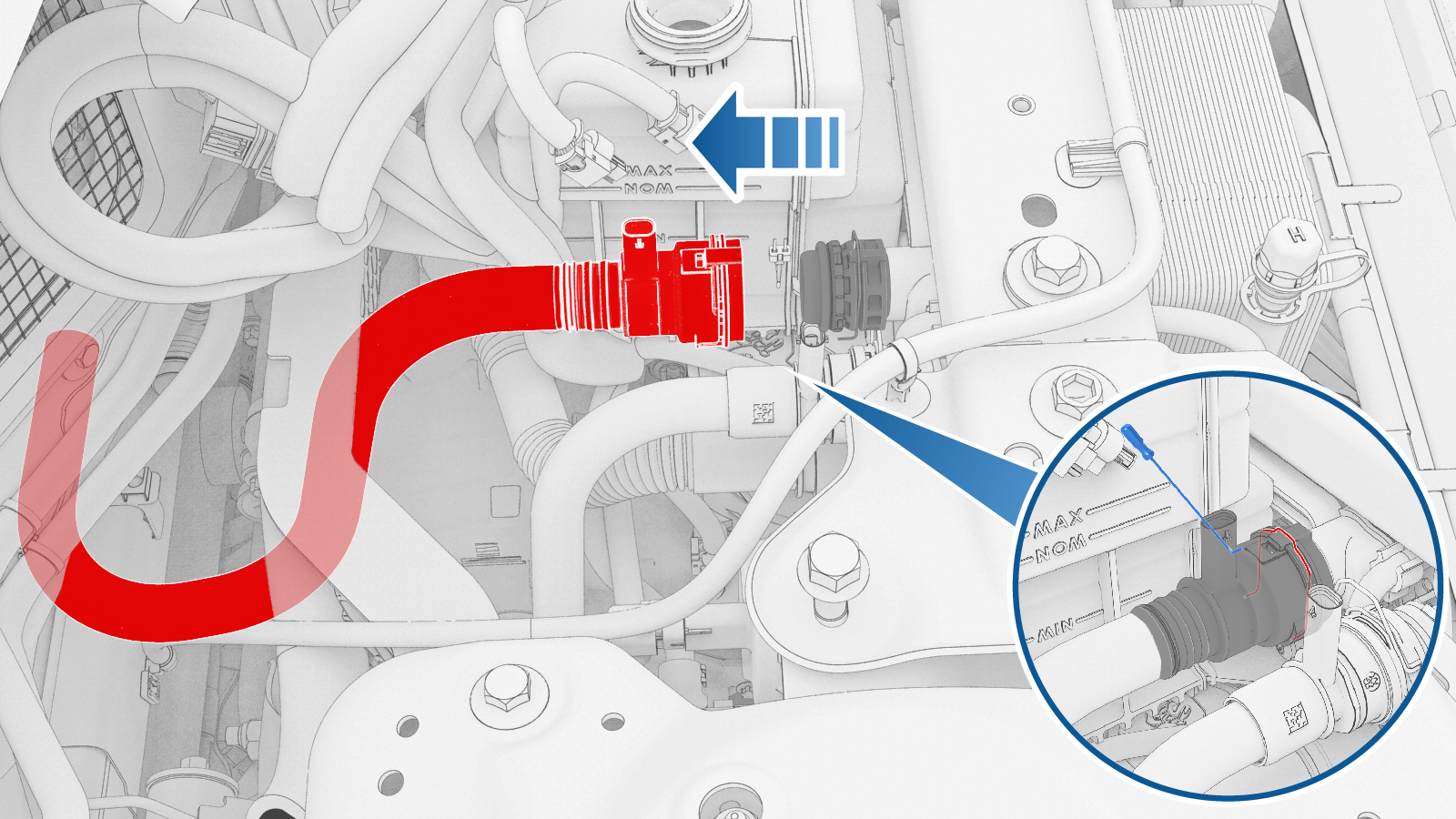

  10. 拆卸超级歧管和前驱动单元动力总成旁通软管上的堵头，然后立即将前驱动单元动力总成旁通软管连接到超级歧管，并紧固卡子。
    注
    执行推拉推测试，确保软管已紧固。
  11. 安装将温度系统次级总成线束固定到前部线束导件盖的卡子。
  12. 将温度系统次级线束电气连接器连接到前车身控制器上。
  13. 拆卸超级歧管和高压电池回流软管上的堵头，迅速将高压电池回流软管与超级歧管相连，然后紧固卡子。
    注
    执行推拉推测试，确保软管已紧固。
  14. 拆卸超级歧管和动力总成供给软管上的堵头，迅速将动力总成供给软管与超级歧管相连，然后紧固卡子。
    注
    执行推拉推测试，确保软管已紧固。
  15. 拆卸超级歧管和制冷器至电池软管上的堵头，然后立即将制冷器至电池软管连接到超级歧管，并紧固卡子。
    注
    执行推拉推测试，确保软管已紧固。
  16. 连接动力总成供给软管传感器电气连接器。
    注
    线束和冷却液软管上有颜色编码，请匹配线束颜色和冷却液软管颜色。
  17. 将制冷器连接到电池软管传感器电气连接器。
    注
    线束和冷却液软管上有颜色编码，请匹配线束颜色和冷却液软管颜色。
  18. 安装超级歧管至压缩机空调管路。请参阅 空调管路总成 - 超级歧管至压缩机 ((拆卸和更换))。
  19. 安装低压电池。请参阅 16V 锂离子电池包 ((拆卸和更换))。
  20. 连接低压电源。请参阅 低压电源 - 锂离子（断开和连接）。
  21. 启用“维护模式增强版”。请参阅 维护模式增强版
  22. 解锁车辆网关。请参阅 网关解锁。
  23. 点击Vehicle Configurations > coolantPumpType，以检查当前冷却液泵配置。如果配置不是 DUAL_MIX，请将其更改为 DUAL_MIX。
  24. 在触摸屏上，点击Service Mode > Thermal > Refrigerant System > Start Thermal Fill/Drain，点击Run，然后等待例行程序完成。
  25. 执行真空泄漏测试并加注机油。请参阅 真空泄漏测试和机油加注。
    注
    如果例行程序所需时间超过 5 小时，请重新执行该程序。
  26. 重新加注空调制冷剂。请参阅 空调制冷剂（回收和再充注） (Restore)。
  27. 执行冷却系统真空重新加注程序。请参阅 冷却系统 - 真空再充注 (Test/Adjust)。
  28. 重新安装软件。请参阅 软件重新安装 - 触摸屏。
  29. 在触摸屏上执行以下步骤：
    1. 点击Service Mode > Thermal > Refrigerant System > Stop Thermal Fill Drain，点击Run，然后等待例行程序完成。
    2. 点击Service Mode > Thermal > Coolant System > Pump Identification，点击Run，然后等待例行程序完成。
    3. 点击Service Mode > Thermal > Coolant System > Coolant Purge Start，点击Run，然后等待例行程序完成。
      注
      • 此例行程序在显示停止提示后仍将持续一段时间。冷却液泵会发出响声。
      • 测试持续约 10 分钟。在此期间请勿开始其他例行程序。
      • 确保车辆未处于“前进”挡。将车辆换至“前进”挡时，此例行程序将停止。
      • 测试中，速度将在 3500-6500 RPM 之间变化（怠速 = 约 1500 RPM），启动的阀门将在串联和并联之间切换。
      • 如果速度在 7000 RPM 左右徘徊，则说明泵存在气锁状况。请重新执行真空加注。继续添加冷却液并排空空气，直至冷却液液位介于罐上的 NOM 与 MAX 线之间。
  30. 检查冷却液液位，必要时加满，然后安装冷却液罐罐盖。
    注
    确保冷却液液位处于 "Max" 线处。
  31. 在触摸屏上，点击Service Mode > Thermal > Sensors and Valves > Run Heat Pump Commissioning，再点击 Run，然后等待例行程序完成。
  32. 点击Thermal > Actions，点击Test Thermal Performance旁边的START按钮，点击Run，然后等待例行程序完成。
  33. 点击Test HVAC Performance旁边的START按钮，点击Run，然后等待例行程序完成。
  34. 退出“维护模式”。请参阅 维护模式。
  35. 取走车辆下方的液体收集器。
  36. 安装前部流线型护板。请参阅 流线型护板 - 前底板 ((拆卸和更换))。
  37. 安装新鲜空气进气槽。请参阅 进气口 - HVAC ((拆卸和更换))。
  38. 安装前备箱储物单元请参阅 前备箱总成 ((拆卸和更换))。
  39. 安装第二排座椅下部座垫。请参阅 坐垫 - 第二排座椅 ((拆卸和更换))。
  40. 升起所有车窗并关闭所有车门。
  41. 将举升臂从车辆下方移走。
