悬架 - 前（检查扭矩） (Test/Adjust)
校正代码
31019000
FRT
0.48
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
- 2025-07-23: 更新了将前下方横向连杆固定到副车架的螺栓的扭矩，更新后为 190 Nm。
设备：
- 1459409-00-A 轮毂轴承千斤顶适配器，MODEL 3
- 1081765-00-A 3/4 吨托臂支架
- 1137855-00-A 后行驶高度扭矩工具，MODEL 3
程序
- 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
- 拆卸左右前车轮。请参阅 轮毂总成（拆卸和安装）。
-
检查将前平衡杆端部连杆固定到左前支柱的螺母，确认其扭矩，然后用油性记号笔标记螺母。
98 Nm (72.3 lbs-ft)TIp推荐使用以下工具- 18 mm 组合扳手
- 梅花 T40 套筒
- 无绳棘轮/冲击钻
- 棘轮/扭矩扳手
-
检查将左前横拉杆球头固定到左前悬架转向节的螺母，确认其扭矩，然后用油性记号笔标记螺母。180 Nm (132.7 lbs-ft)TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 22 毫米套筒
- 棘轮/扭矩扳手
-
检查将左前上方控制臂固定到转向节的螺母，确认其扭矩，然后用油性记号笔标记螺母。56 Nm (41.3 lbs-ft)TIp推荐使用以下工具
- 15 毫米组合扳手
- 梅花 T50 套筒
- 无绳棘轮/冲击钻
- 回旋头棘轮/回旋头扭矩扳手
- 重复第4步和第5步，完成前悬架右侧相关操作。
- 拆卸前流线型护板。请参阅 前流线型护板 ((拆卸和更换))。
-
拆下前保险杠饰板裙板请参阅 前保险杠底板 ((拆卸和更换))。
注无需从裙板上拆下行人警示扬声器。
-
检查将左前下尾连杆固定到前副车架的螺母，确认其扭矩，然后用油性记号笔标记螺母。115 Nm (84.8 lbs-ft)TIp推荐使用以下工具
- 6 英寸加长件
- 21 毫米套筒
- 棘轮/扭矩扳手
-

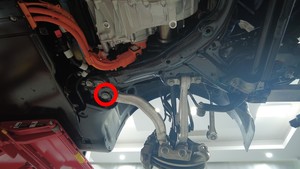

检查将左前下方横向连杆固定到前副车架的螺母，确认其扭矩，然后用油性记号笔标记螺母。190 Nm (140.1 lbs-ft)注有两种螺栓难以通过目视区分，而其扭矩值不同。
- 2123635-00-A（目前仅欧洲、中东和非洲以及亚太地区可用）：190 Nm
- 1109912-00-B（仅在北美使用）：135 Nm
请参阅文章 27022 确认剩余扭矩并将数字扭矩扳手上的扭矩值设置为 115 Nm：
- 如果螺栓转动幅度小于 180 度，请重新紧固至 135 Nm；
- 另外，也可以更换螺栓并将更换后的螺栓紧固至连杆 - 横向 - 下 - 前 - 左侧（拆卸和更换）中给出的标准扭矩值。
TIp推荐使用以下工具- 6 英寸加长件
- 21 毫米套筒
- 棘轮/扭矩扳手
-
检查将左前下尾连杆固定到转向节的螺母，确认其扭矩，然后用油性记号笔标记螺母。180 Nm (132.7 lbs-ft)TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 22 毫米套筒
- 棘轮/扭矩扳手
-

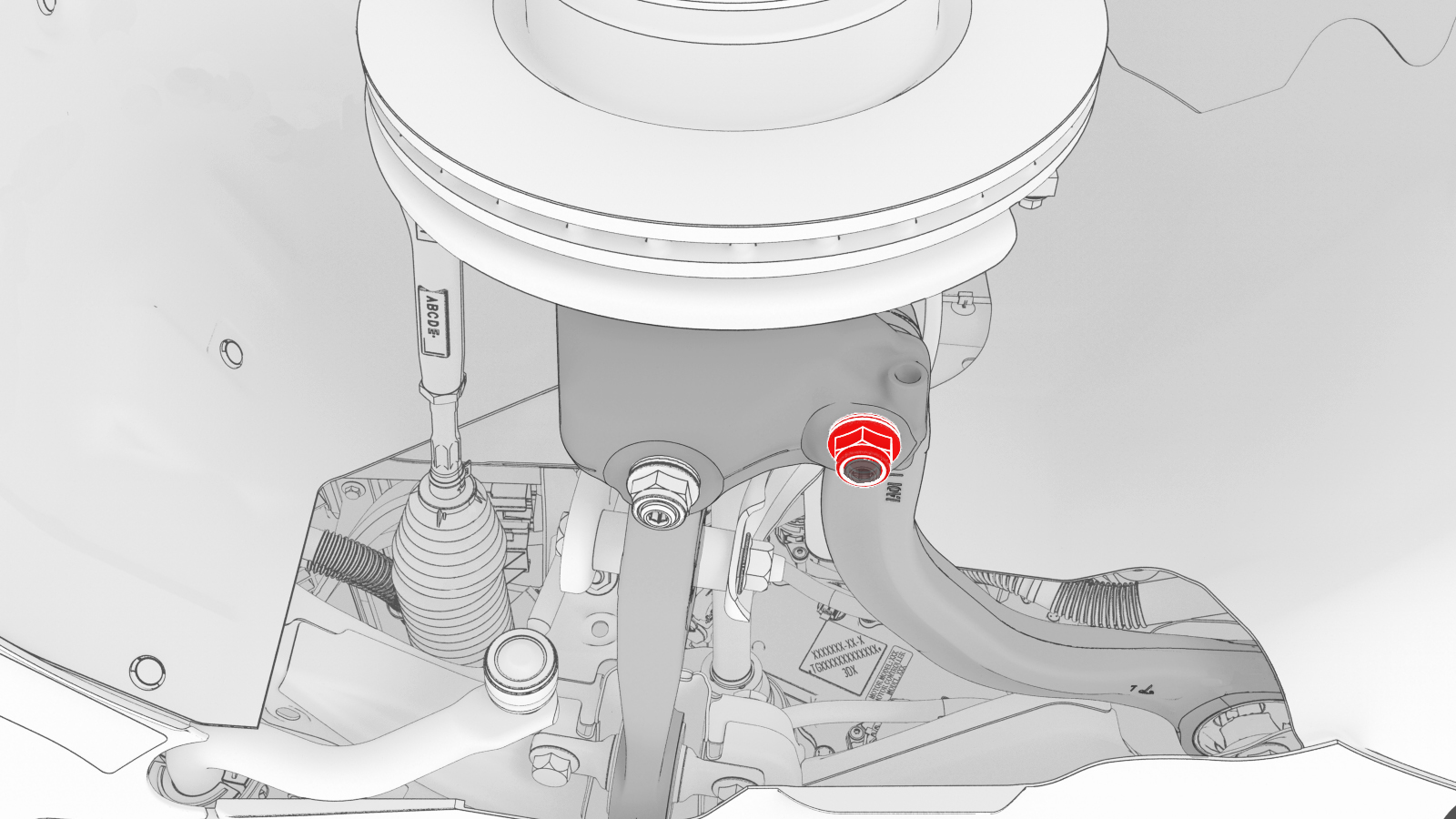

检查将左前下方横向连杆固定到转向节的螺母，确认其扭矩，然后用油性记号笔标记螺母。180 Nm (132.7 lbs-ft)TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 22 毫米套筒
- 棘轮/扭矩扳手
-

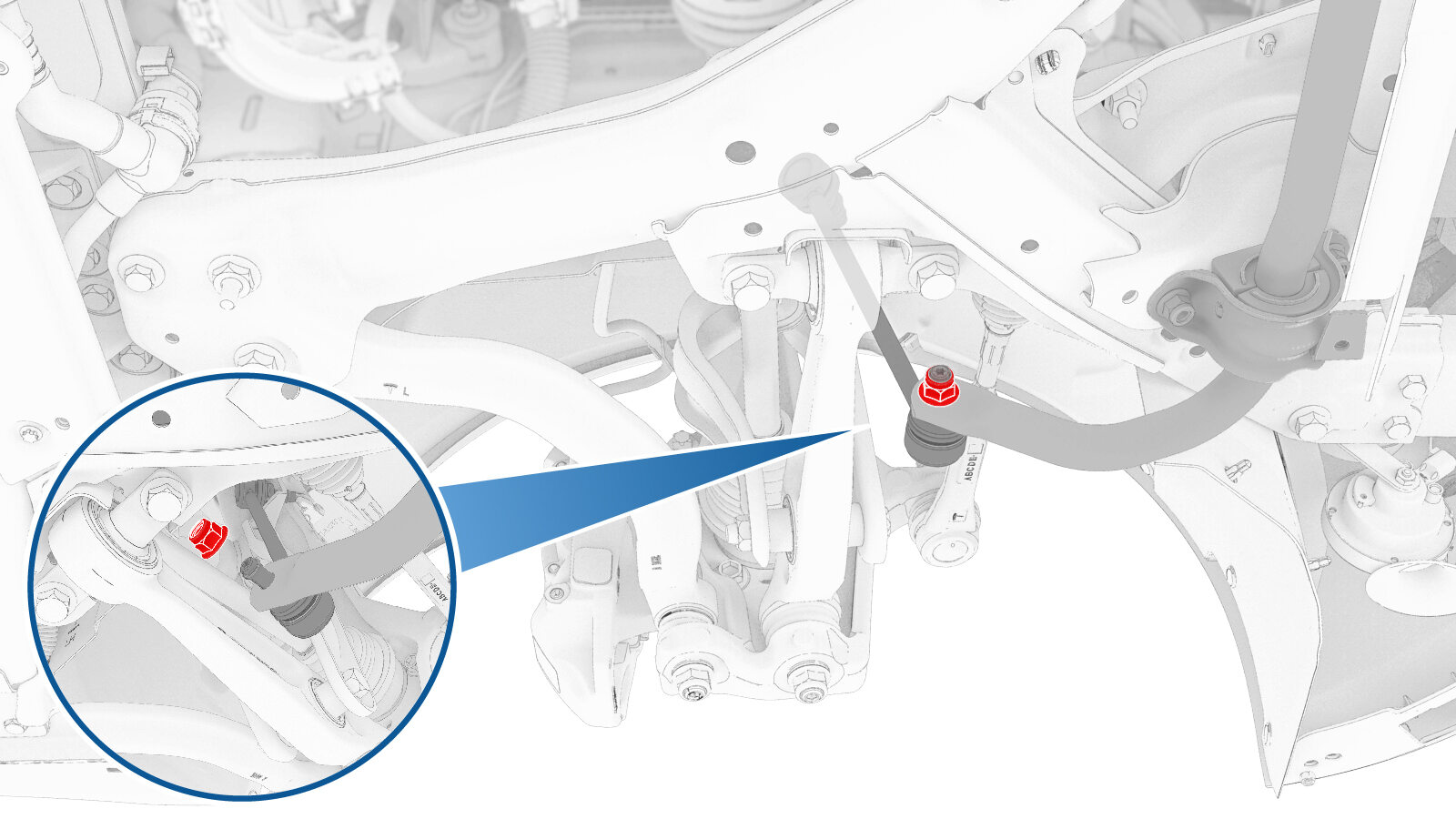

检查将平衡杆连杆固定到平衡杆的螺母，确认其扭矩，然后用油性记号笔标记螺母。98 Nm (72.3 lbs-ft)TIp推荐使用以下工具
- 18 毫米套筒
- 棘轮/扭矩扳手
- 无绳棘轮/冲击钻
-
将轮毂轴承千斤顶适配器安装到左前轮毂轴承上，然后手动拧紧带耳螺母（5 个）。
-
放置并升起托臂支架，以模拟位于行驶高度的悬架。
-
测量翼子板底部与前轴中心的距离，确保前悬架已设置到行驶高度。测得距离应为 423 毫米。
-
检查将左前支柱固定到左前下方控制臂的螺母，确认其扭矩，然后用油性记号笔标记螺母。106 Nm (78.2 lbs-ft)TIp推荐使用以下工具
- 21 毫米组合扳手
- 21 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
-
拆下 LH 前悬架下方的起重机下方支架。
-
拆下固定轮毂千斤顶适配器的轮毂螺母 (x5)，然后从车上拆下轮毂千斤顶适配器。
注使用无弹力锤轻轻敲击，以便辅助拆卸。
- 重复第9步至第19步，完成前悬架右侧相关操作。
-
检查将左前和右前平衡杆固定到前副车架的螺母（4 个），确认其扭矩，然后用油性记号笔标记螺母。35 Nm (25.8 lbs-ft)TIp推荐使用以下工具
- 3 英寸加长件
- 棘轮/扭矩扳手
- 15 毫米深套筒
-

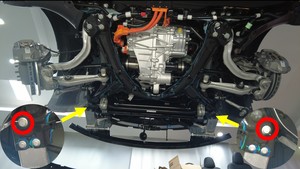

检查将左前和右前副车架前部固定到车身的螺母（2 个），确认其扭矩，然后用油性记号笔标记螺母。41 Nm (30.2 lbs-ft)警告剩余扭矩值应不小于 41 Nm 。如果扭矩值小于 41 Nm，请检查扭矩下降的原因，必要时可更换螺栓。TIp推荐使用以下工具
- 2 英寸加长件
- 带角度测量的扭矩扳手
- 18 毫米套筒
-

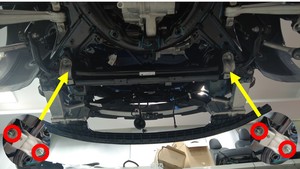

检查将左前和右前副车架后部固定到车身的小号螺母（2 个），确认其扭矩，然后用油性记号笔标记螺母。50 Nm (36.9 lbs-ft)警告剩余扭矩值应不小于 41 Nm 。如果扭矩值小于 41 Nm，请检查扭矩下降的原因，必要时可更换螺栓。TIp推荐使用以下工具
- 3 英寸加长件
- 带角度测量的扭矩扳手
- 15 毫米套筒
-

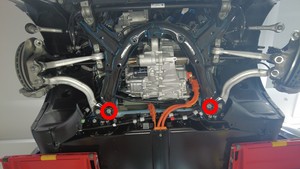

检查将左前和右前副车架后部固定到车身的大号螺母（2 个），确认其扭矩，然后用油性记号笔标记螺母。125 Nm (92.2 lbs-ft)警告剩余扭矩值应不小于 41 Nm 。如果扭矩值小于 41 Nm，请检查扭矩下降的原因，必要时可更换螺栓。TIp推荐使用以下工具
- 3 英寸加长件
- 带角度测量的扭矩扳手
- 18 毫米套筒
- 安装前保险杠饰板裙板。请参阅 前保险杠底板 ((拆卸和更换))。
- 安装前部流线型护板。请参阅 前流线型护板 ((拆卸和更换))。
- 安装左右前车轮。请参阅 轮毂总成（拆卸和安装）。
- 将车辆从双柱举升机上移走。请参阅 举升车辆 - 双柱举升机。
