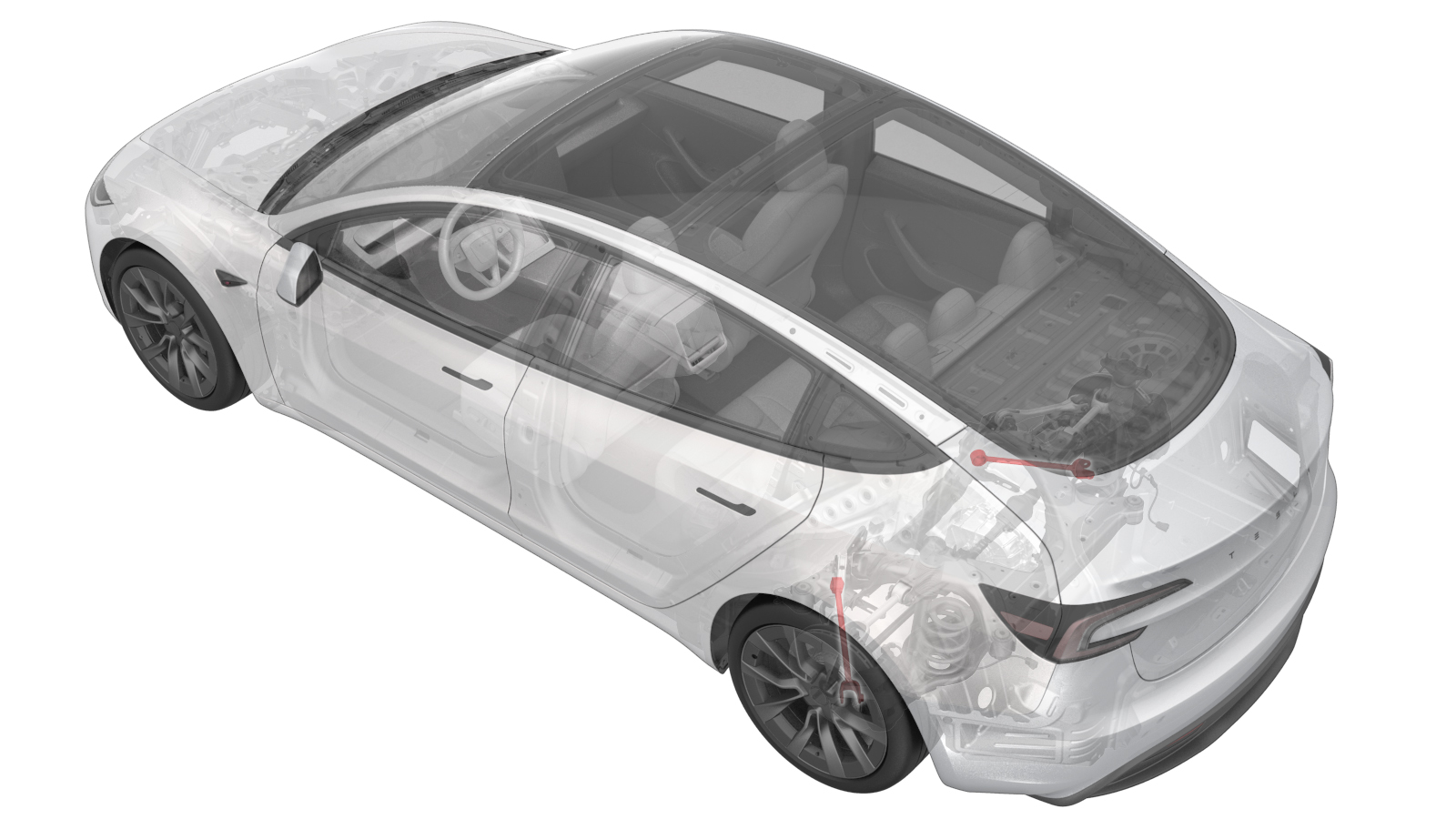

后悬架（包含轮毂轴承）下前连杆，左 ((拆卸和更换))
校正代码
3103030412
FRT
0.60
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
设备：
- 1457016-00-A 弹簧压缩器套件，GEDORE
- 1137855-00-A 后行驶高度扭矩工具，MODEL 3
- 1081765-00-A 3/4 吨托臂支架
- 1459409-00-A 轮毂轴承千斤顶适配器，MODEL 3
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左侧剪力板固定到高压电池的小号螺栓（2 个） |
 35 Nm (25.8 lbs-ft) |
|
重复使用 | |
| 将左侧剪力板固定到高压电池的大号螺栓 |
130 Nm (95.9 lbs-ft) |
|
重复使用 | |
| 将左后下前连杆固定到左后悬架转向节的螺栓和螺母 |
76 Nm (56.0 lbs-ft) |
|
重复使用 | |
| 将左后下前连杆固定到副车架的螺栓和螺母 |
76 Nm (56.0 lbs-ft) |
|
重复使用 |
拆卸
-
检查轮胎是否存在异常磨损。
注记录任何可能需要定位的异常轮胎磨损。
- 拆卸左后车轮。请参阅轮毂总成（拆卸和安装）。
- 拆卸后流线型护板。请参阅后流线型护板 ((拆卸和更换))。
- 拆卸左后悬架护罩。请参阅左后悬架盖 ((拆卸和更换))。
-

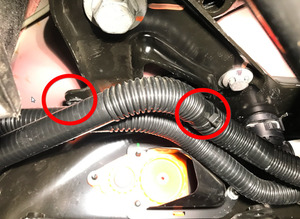

松开将冷却液软管固定到左侧剪力板的卡子（2 个）。
-

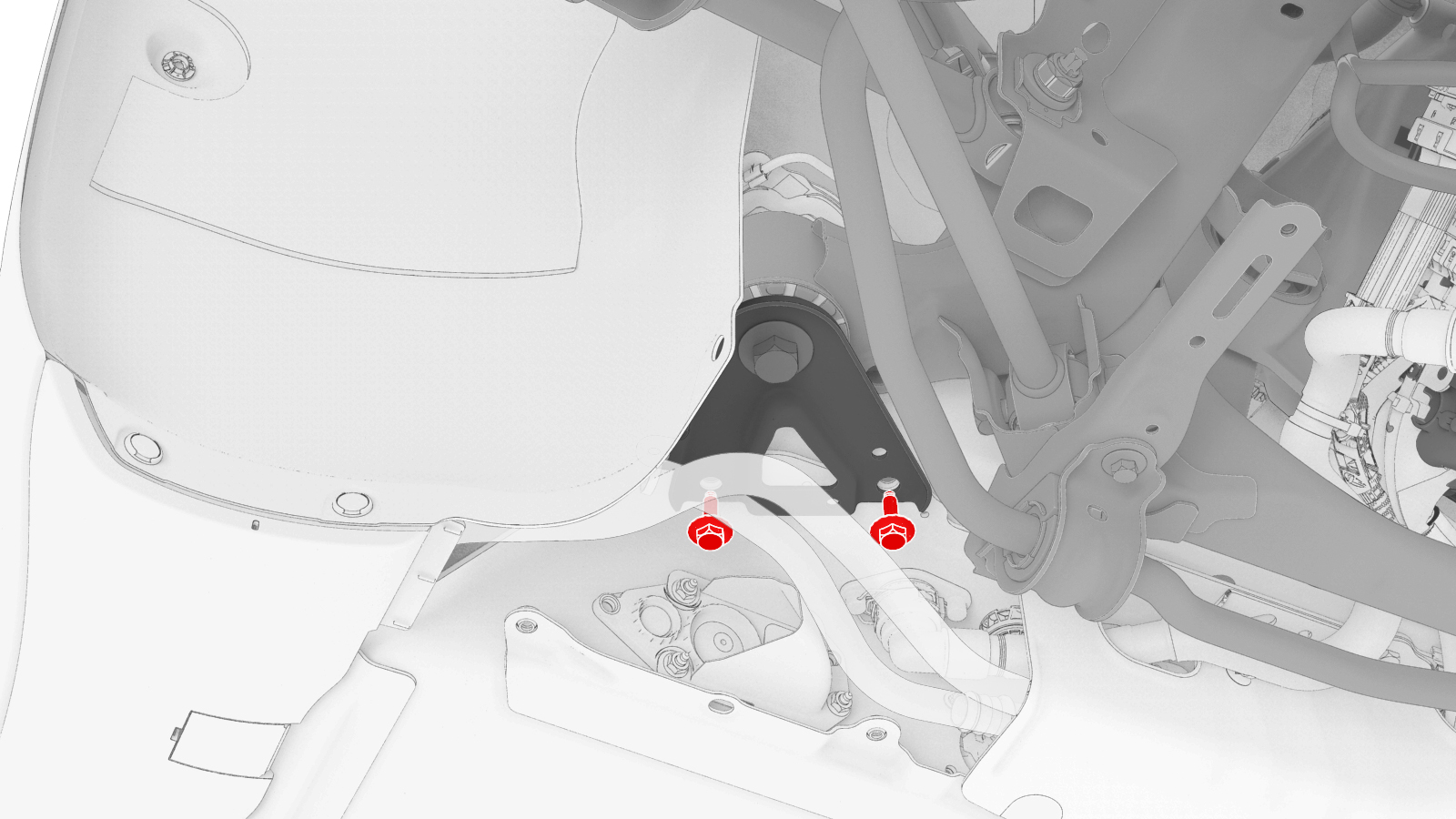

拆下将 LH 剪力板固定到高压电池的小号螺栓 (x2)。
TIp推荐使用以下工具
- 13 mm 套筒
-

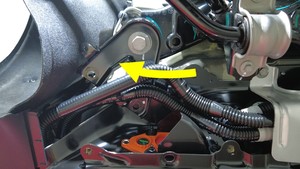

松开将 LH 剪力板固定到副框架的大号螺栓，将剪力板移开，然后重新拧紧螺栓。
注移开剪力板可留出必要空间以拆卸后下前连杆上的副车架螺栓。
-
拆卸将左后下前连杆固定到左后悬架转向节的螺栓和螺母。
注推荐使用以下工具
- 18 毫米深套筒
-
拆下将 LH 后下部前连杆固定到副框架的螺栓和螺母。
注推荐使用以下工具
- 18 毫米套筒
-

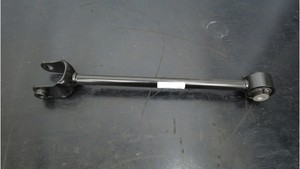

将左后下前连杆从车辆上拆下。
安装
-
将左后下前连杆放置到副车架上，然后安装螺栓和螺母并手动拧紧。
-
将左后下前连杆放置到转向节上，然后安装螺栓和螺母并手动拧紧。
-
向 LH 后悬架弹簧上安装一个弹簧压缩器：
警告压缩状态下的弹簧具有很大的弹性势能。执行此步骤之前，请参阅弹簧压缩器套件的工具介绍，了解其他警告和注意事项。
-
拆下将 LH 后制动盘固定到轮毂的螺栓。
注推荐使用以下工具
- 无绳棘轮/冲击钻
- 10 毫米套筒扳手
- 2 英寸加长件
-
将轮毂千斤顶适配器安装到 LH 后轮毂上，然后用手拧紧轮毂螺母 (x5)。
-
放置并升起托臂支架，以模拟位于行驶高度的悬架。
-
调整托臂支架和/或弹簧压缩机，使后部行驶高度扭矩工具的底梁靠在下尾连杆的底部边缘上（如图所示）。
-
测量围板底部和后轴中心的距离，确保后悬架已设置到行驶高度。测得距离应为 378 毫米。
-
拧紧将 LH 后下部前连杆固定到 LH 后悬架转向节的螺栓和螺母。用油性记号笔标记螺栓。76 Nm (56.0 lbs-ft)注推荐使用以下工具
- 18 毫米深套筒
-
紧固将左后下前连杆固定到副车架的螺栓和螺母。用油性记号笔标记螺栓。76 Nm (56.0 lbs-ft)注推荐使用以下工具
- 18 毫米套筒
-
拆下 LH 后悬架下方的起重机下方支架。
-
拆下固定轮毂千斤顶适配器的轮毂螺母 (x5)，然后从车上拆下轮毂千斤顶适配器。
-
安装将左后制动盘固定到左后轮毂轴承的螺栓。5 Nm (3.7 lbs-ft)注推荐使用以下工具
- 无绳棘轮/冲击钻
- 10 毫米套筒扳手
- 2 英寸加长件
-
将弹簧压缩器从左后悬架弹簧上拆下：
警告释放弹簧张力时，请务必注意。水平固定弹簧并使弹簧背对您。警告压缩状态下的弹簧具有很大的弹性势能。执行此步骤之前，请参阅弹簧压缩器套件的工具介绍，了解其他警告和注意事项。
- 将左侧剪力板移回原位。
-
安装并手动拧紧将左侧剪力板固定到高压电池的小号螺栓（2 个）。
-

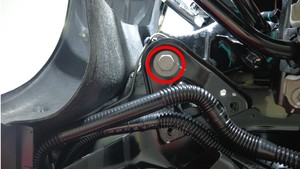

紧固将左侧剪力板和副车架固定到车身的大号螺栓。用油性记号笔标记螺栓。130 Nm (95.9 lbs-ft)TIp推荐使用以下工具
- 21 毫米深套筒
-
紧固将左侧剪力板固定到高压电池的小号螺栓（2 个）。35 Nm (25.8 lbs-ft)TIp推荐使用以下工具
- 13 mm 套筒
-
安装将冷却液软管固定到左侧剪力板的卡子（2 个）。
- 安装后流线型护板。请参阅后流线型护板 ((拆卸和更换))。
- 安装左后悬架护罩。请参阅左后悬架盖 ((拆卸和更换))。
- 安装左后车轮。请参阅轮毂总成（拆卸和安装）。
- 请参阅“定位要求”表，以确定是否需要 EPAS 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅 定位要求 - 悬架。
