管路总成 - 充电端口 ((拆卸和更换))

校正代码 4401010032 FRT 0.18 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆卸后备箱左侧负重底板。请参阅负重底板 - 后备箱 ((拆卸和更换))。
  2. 拆卸后备箱饰板。饰板 - 后备箱 - 总成 ((拆卸和更换))。
  3. 拆卸后备箱门槛饰板。请参阅门槛饰板 - 后备箱 ((拆卸和更换))。
  4. 拆卸后备箱左侧负重底板支架。请参阅支架 - 后备箱负重底板 - 左侧 ((拆卸和更换))。
  5. 断开后备箱左侧作业灯连接器。
  6. 使用撬具拆卸将后备箱左侧饰板固定到车辆的卡子。
  7. 将后备箱左侧饰板置于一旁。
    警告
    请谨慎操作，尽量避免出现折痕。

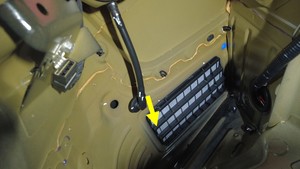

  8. 将弯头从车辆和充电接口出口软管上拆下。

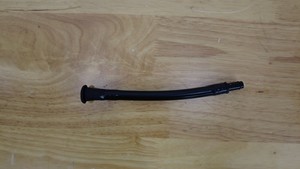

  9. 从车辆上拆下充电接口出口软管。

安装

  1. 将充电接口出口软管安装到车辆上。
  2. 将弯头安装到充电接口出口软管上。
    注
    确保弯头安装侧与充电接口出口软管对应。
  3. 将弯头安装到车辆上。
    注
    确保弯头完全就位。
  4. 连接后备箱左侧作业灯电气连接器。
  5. 安装将后备箱左侧饰板固定到车辆的卡子。
  6. 安装后备箱左侧负重底板支架。请参阅支架 - 后备箱负重底板 - 左侧 ((拆卸和更换))。
  7. 安装后备箱门槛饰板。请参阅门槛饰板 - 后备箱 ((拆卸和更换))。
  8. 安装后备箱饰板。饰板 - 后备箱 - 总成 ((拆卸和更换))。
  9. 安装后备箱左侧负重底板。请参阅负重底板 - 后备箱 ((拆卸和更换))。
