2023-10-20

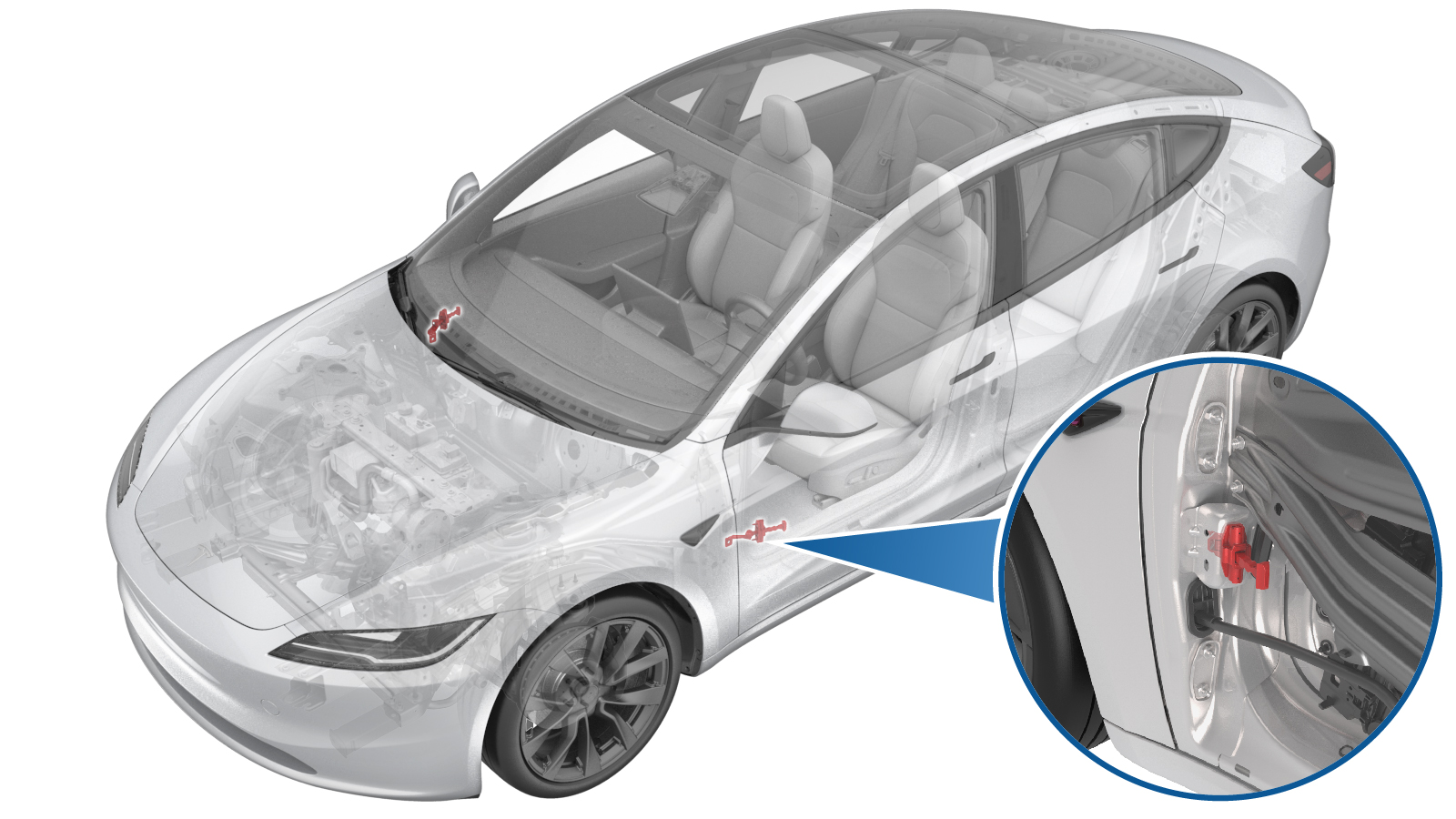

左前门限位器 ((拆卸和更换))
校正代码
1133010012
FRT
0.30
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
设备：
- 1454796-00-A TOOLKIT, WINDOW SWITCH
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将前车门扬声器固定到左前车门的螺栓（4 个） |
 4 Nm (2.9 lbs-ft) |
|
重复使用 | |
| 将左前车门限位器固定到 A 柱的螺栓 |
24 Nm (17.7 lbs-ft) |
|
重复使用 | |
| 将限位器固定到左前车门的螺母（2 个） |
10 Nm (7.4 lbs-ft) |
|
重复使用 |
拆卸
- 拆卸左前车门反光灯。请参阅前门反光板 ((拆卸和更换))。
- 拆卸左前车门扬声器。请参阅车门饰板，高音扬声器总成，左前 ((拆卸和更换))。
- 拆卸左前车门地面照明灯。请参阅左前门迎宾灯 ((拆卸和更换))。
- 拆卸左前车门饰板。请参阅车门饰板总成，左前 ((拆卸和更换))。
-

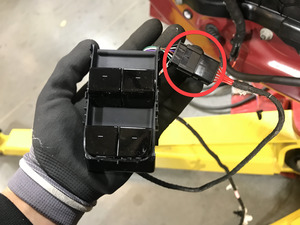

将车窗开关工具与左前车门线束相连，然后完全升起左前车窗。
-
断开电气连接器与前车门扬声器的连接。
-
拆卸将前车门扬声器固定到左前车门的螺栓（4 个）和锁片（4 个），然后将扬声器拆下。
TIp推荐使用以下工具
- 8 mm 套筒扳手
-

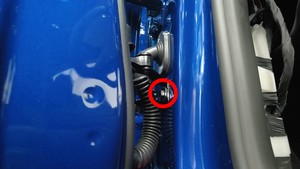

拆卸将左前车门限位器固定到 A 柱的螺栓。
TIp推荐使用以下工具
- 13 mm 套筒
-

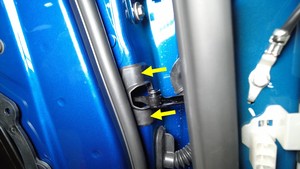

使用塑料饰板工具松开将左前车门限位器固定到左前车门的卡子（3 个）。
-

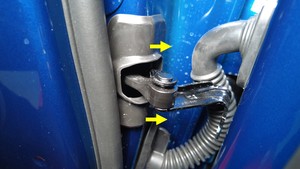

拆卸将限位器固定到左前车门的螺母（2 个）。
TIp推荐使用以下工具
- 10 毫米 12 角深套筒
-

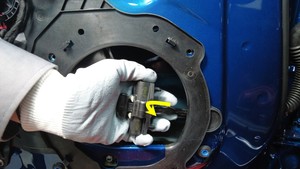

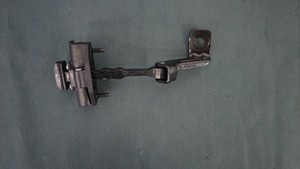

将手伸入扬声器支架开口，将限位器从车上拆下。
安装
-
将手伸入扬声器支架开口，将限位器安装到车辆上。
-
安装将限位器固定到左前车门的螺母（2 个）。10 Nm (7.4 lbs-ft)TIp推荐使用以下工具
- 10 毫米 12 角深套筒
-
紧固将左前车门限位器固定到左前车门的卡子（3 个）。
-
安装将左前车门限位器固定到 A 柱的螺栓。24 Nm (17.7 lbs-ft)TIp推荐使用以下工具
- 13 mm 套筒
-
安装将前车门扬声器固定到左前车门的螺栓（4 个）和锁片（4 个）。4 Nm (2.9 lbs-ft)TIp推荐使用以下工具
- 8 mm 套筒扳手
-
将电气连接器与前车门扬声器相连。
-
完全降下左前车窗，将车窗开关工具从左前车门线束上断开。
- 安装左前车门饰板。请参阅车门饰板总成，左前 ((拆卸和更换))
- 安装左前车门地面照明灯。请参阅左前门迎宾灯 ((拆卸和更换))。
- 安装左前车门反光灯。请参阅前门反光板 ((拆卸和更换))。
- 安装左前车门扬声器。请参阅车门饰板，高音扬声器总成，左前 ((拆卸和更换))。
