挡风玻璃清洗器储液罐和清洗器泵 - 连接软管总成 ((拆卸和更换))

校正代码 1750030102 FRT 0.24 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-04-22: 添加了排放/重新加注清洗器储液罐以及断开/连接前摄像头清洗器软管的步骤。

拆卸

  1. 拆卸前备箱储物单元。请参阅 前备箱总成 ((拆卸和更换))。

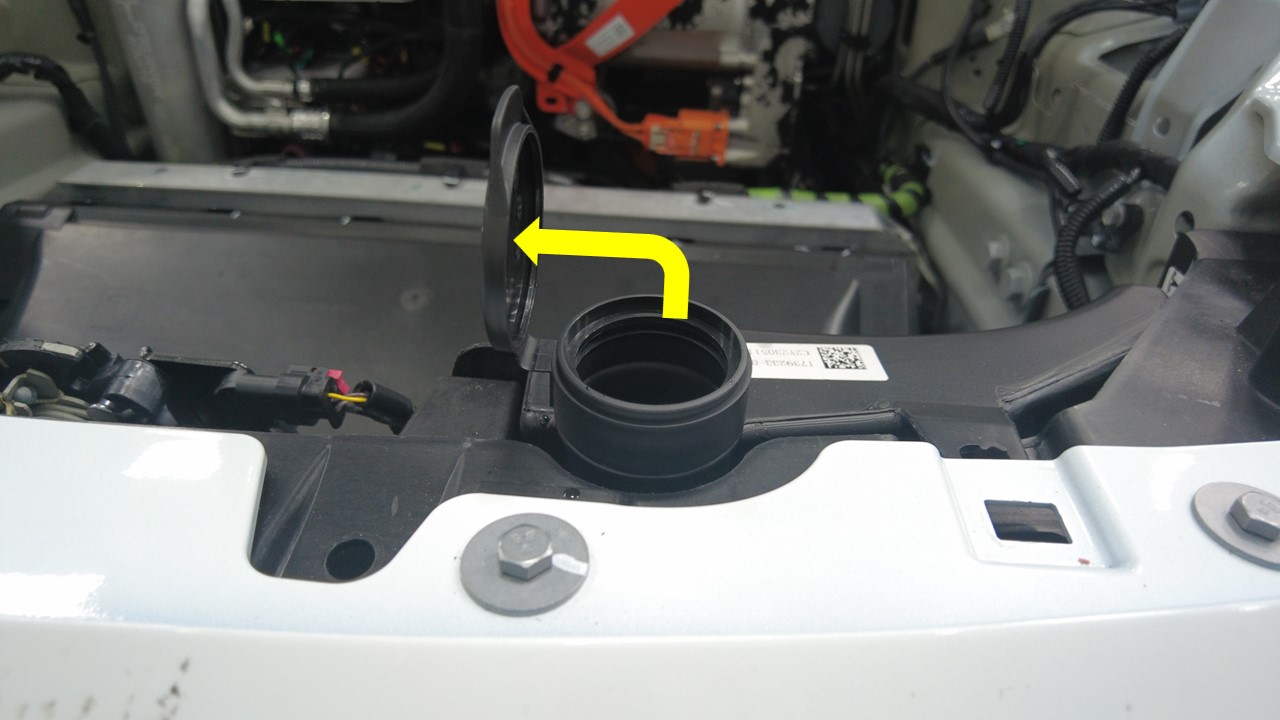

  2. 打开清洗器盖帽。

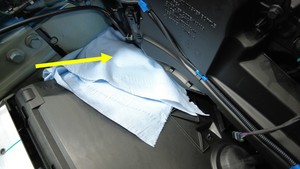

  3. 将液体收集器放置在车辆前部下方。
    Informational PurposesAn informational icon, calling your attention
    注

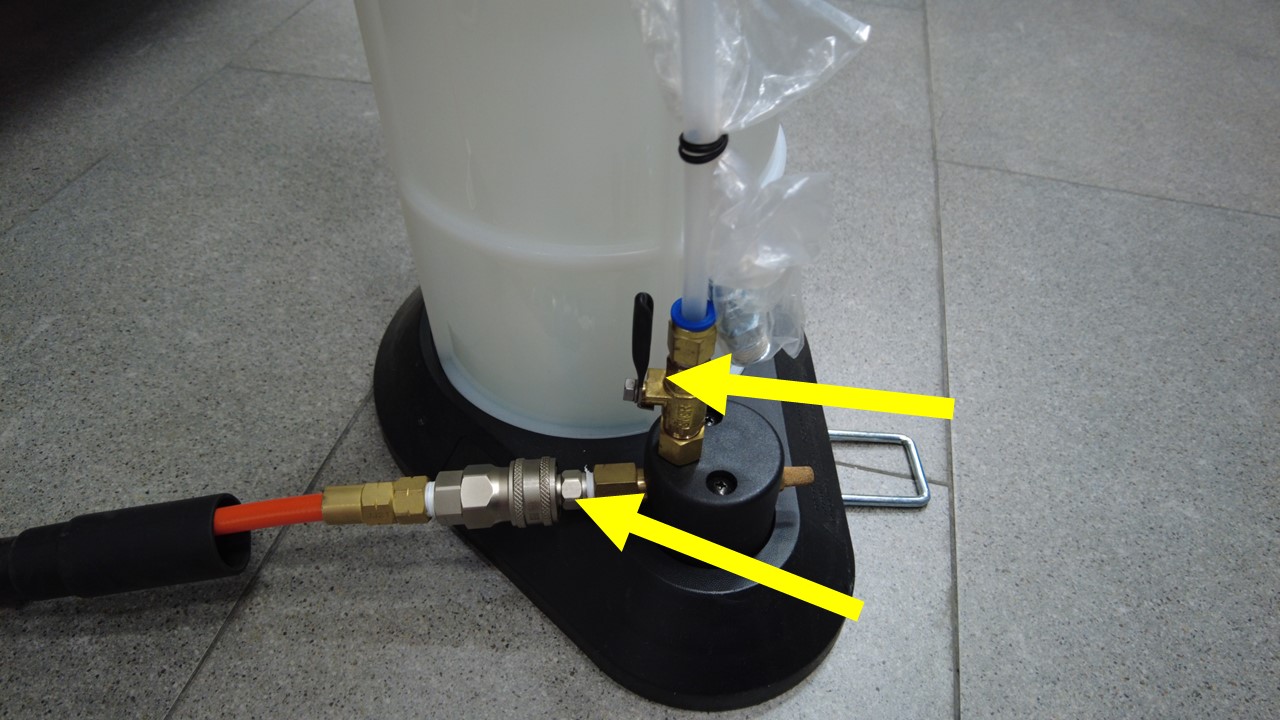

    连接压缩空气并打开阀门。

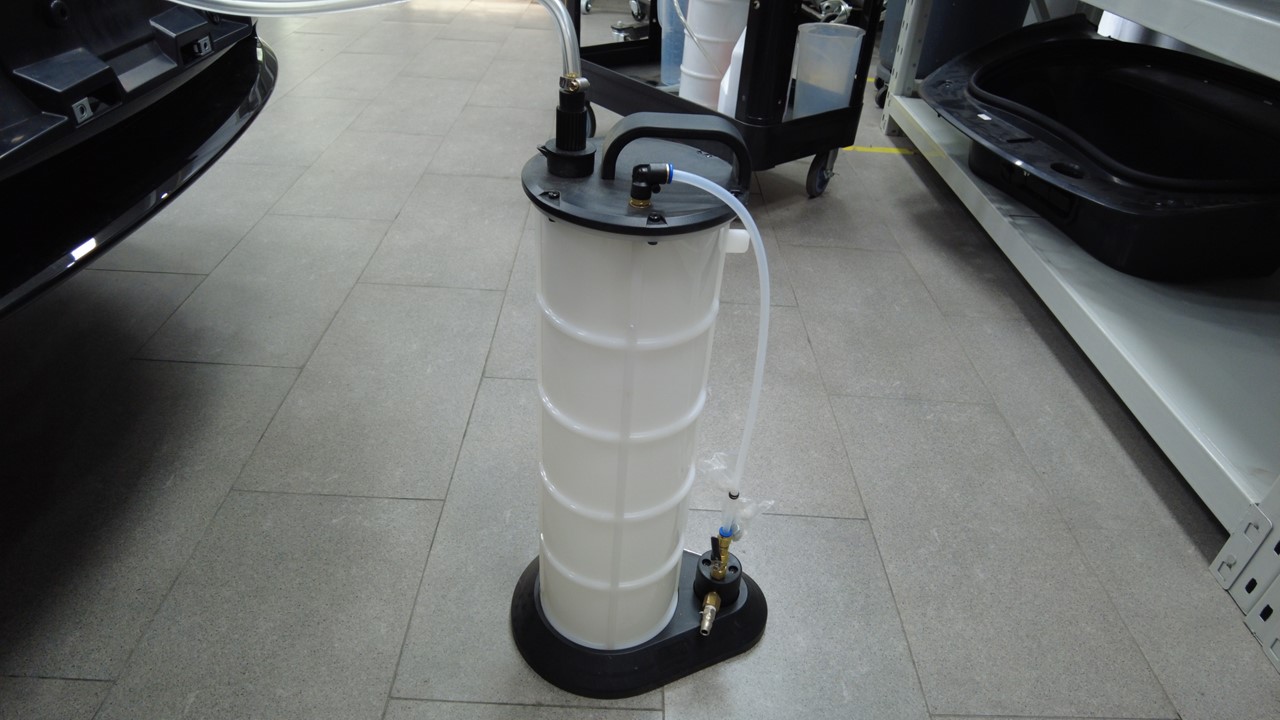

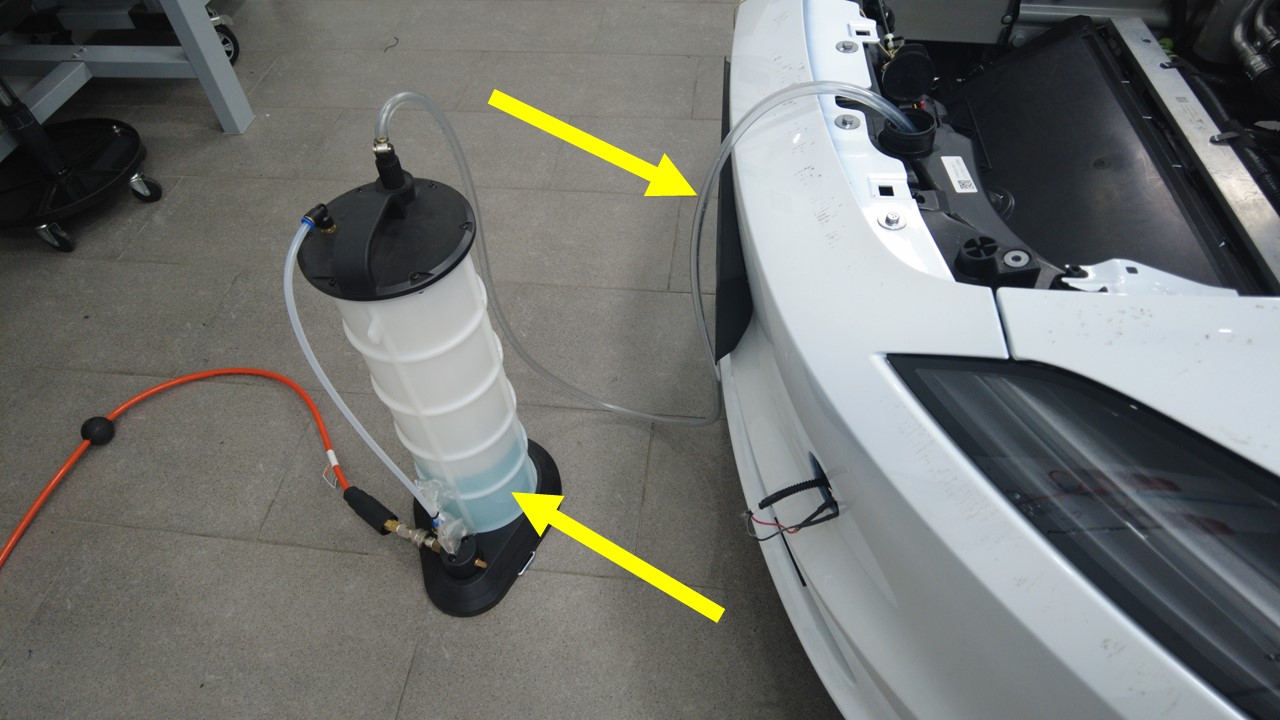

  4. 排空清洗器储液罐内的清洗液。
    Informational PurposesAn informational icon, calling your attention
    注
    将尽可能多的清洗液泵压到排放装置中。

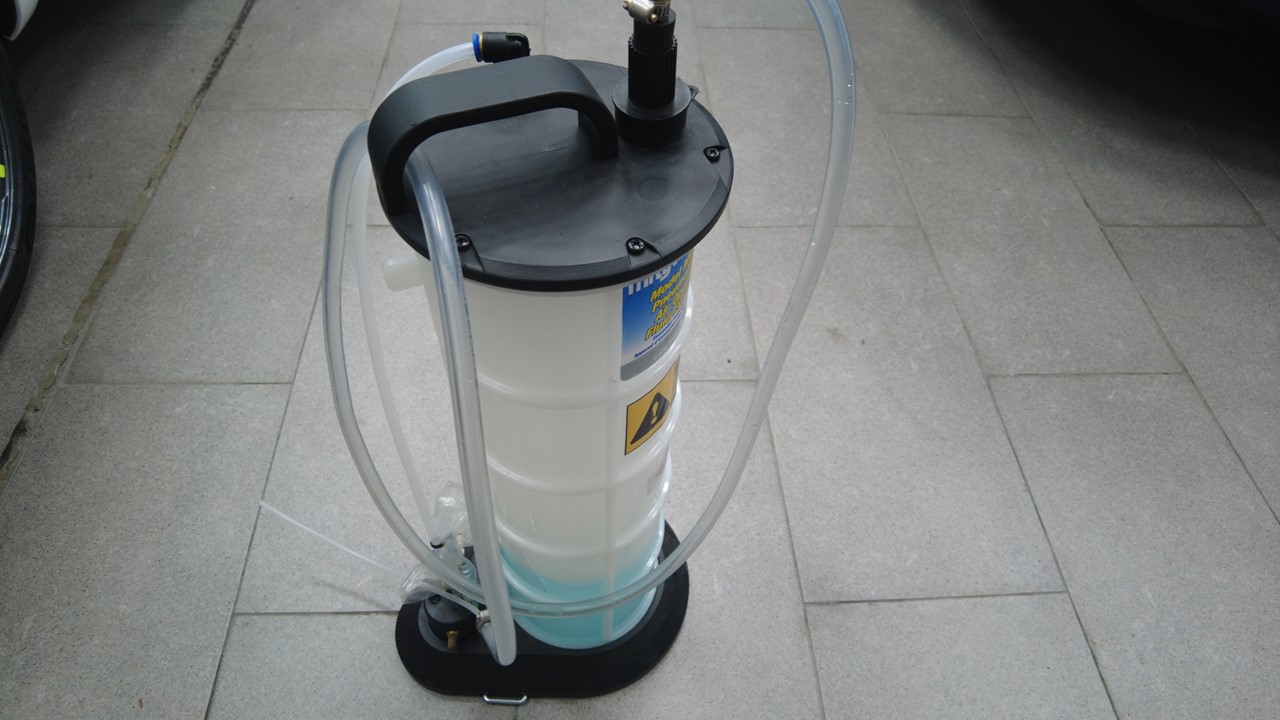

  5. 拆下清洗液排放装置。
    Informational PurposesAn informational icon, calling your attention
    注
    断开压缩空气并关闭阀门。

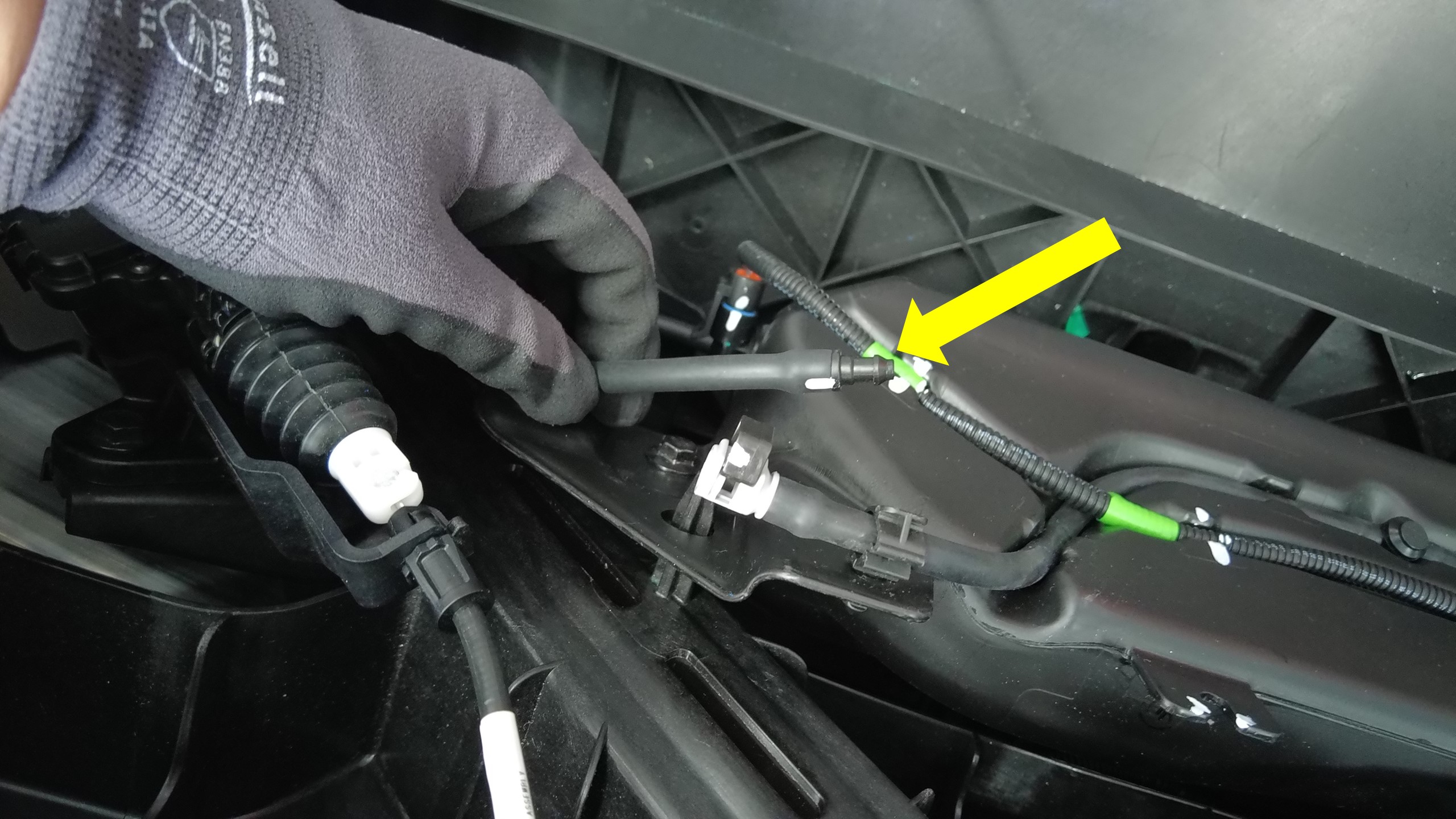

  6. 解锁黑色锁片，然后断开前摄像头清洗器软管（如配备）。

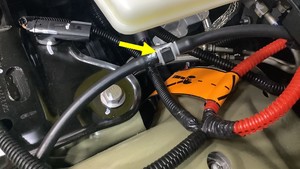

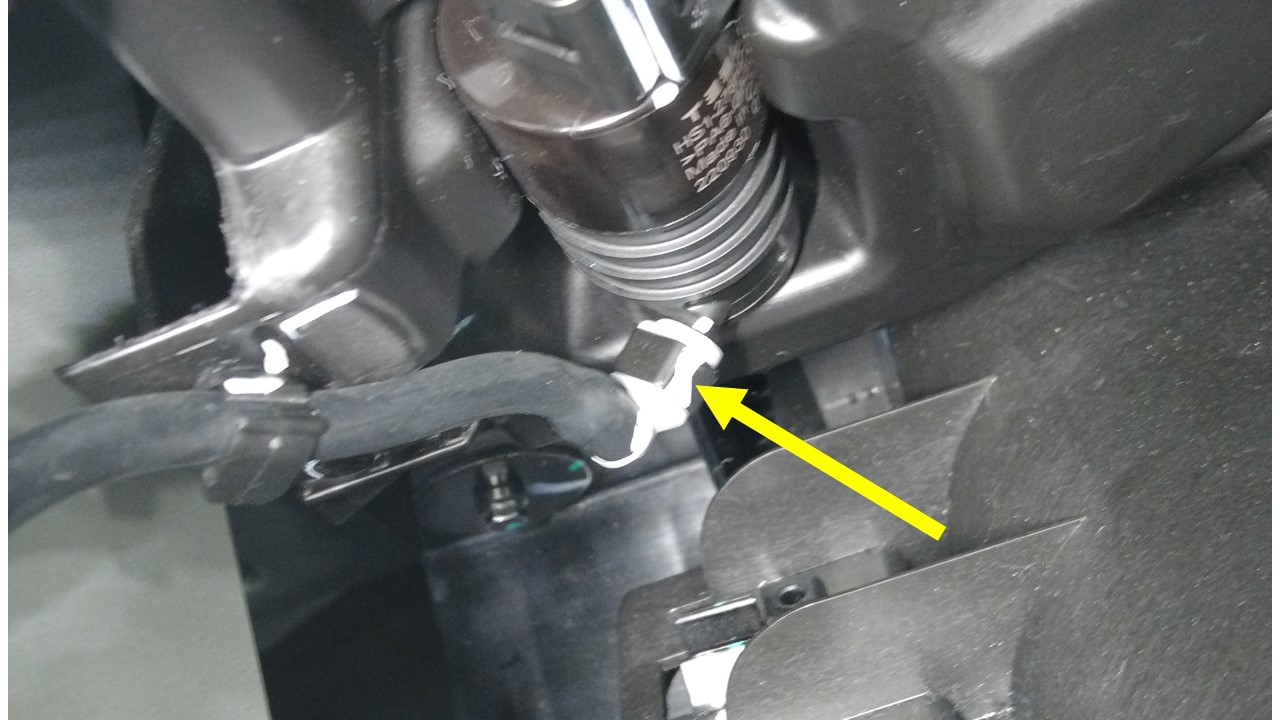

  7. 从清洗器泵上断开清洗器软管。

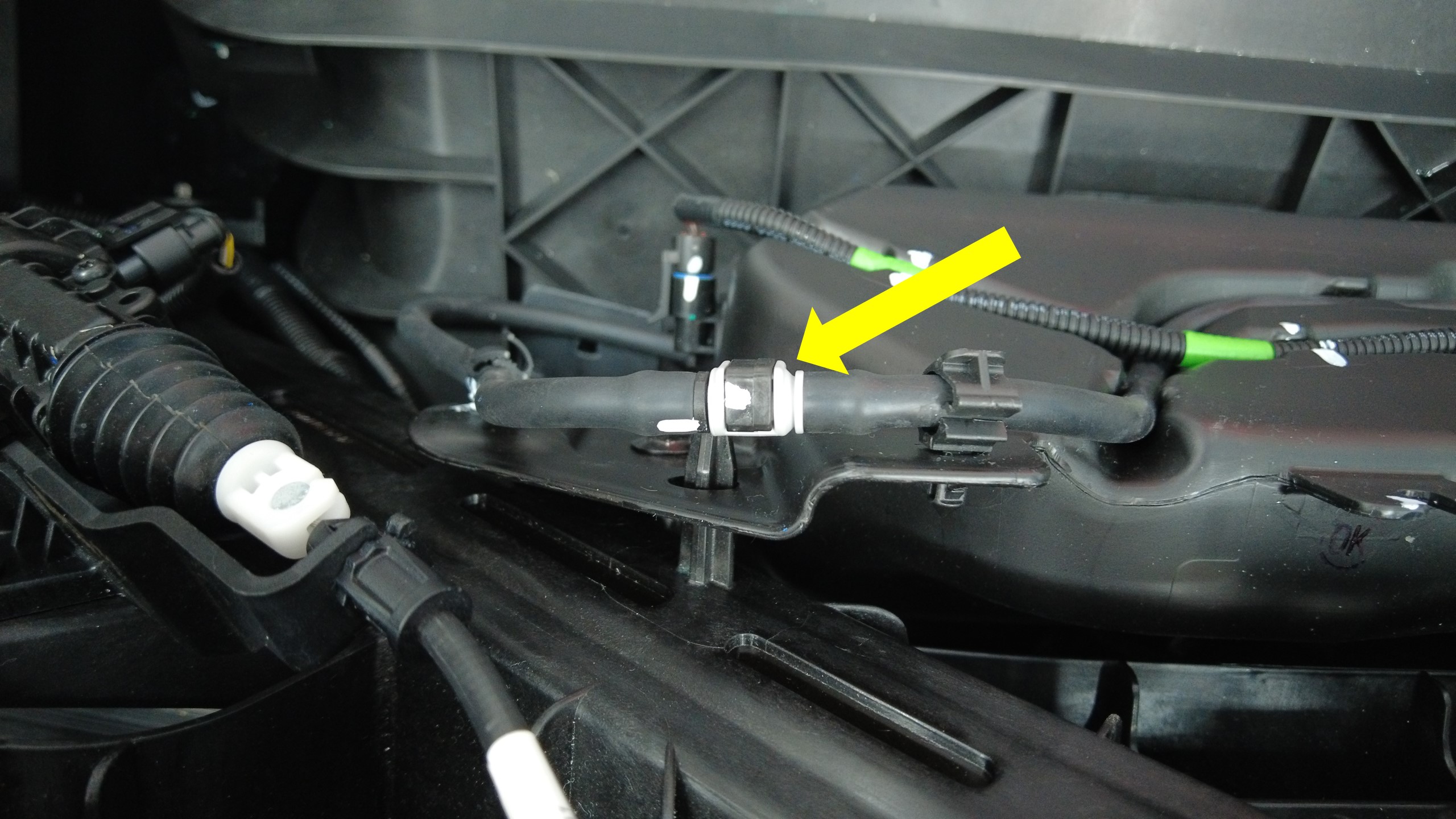

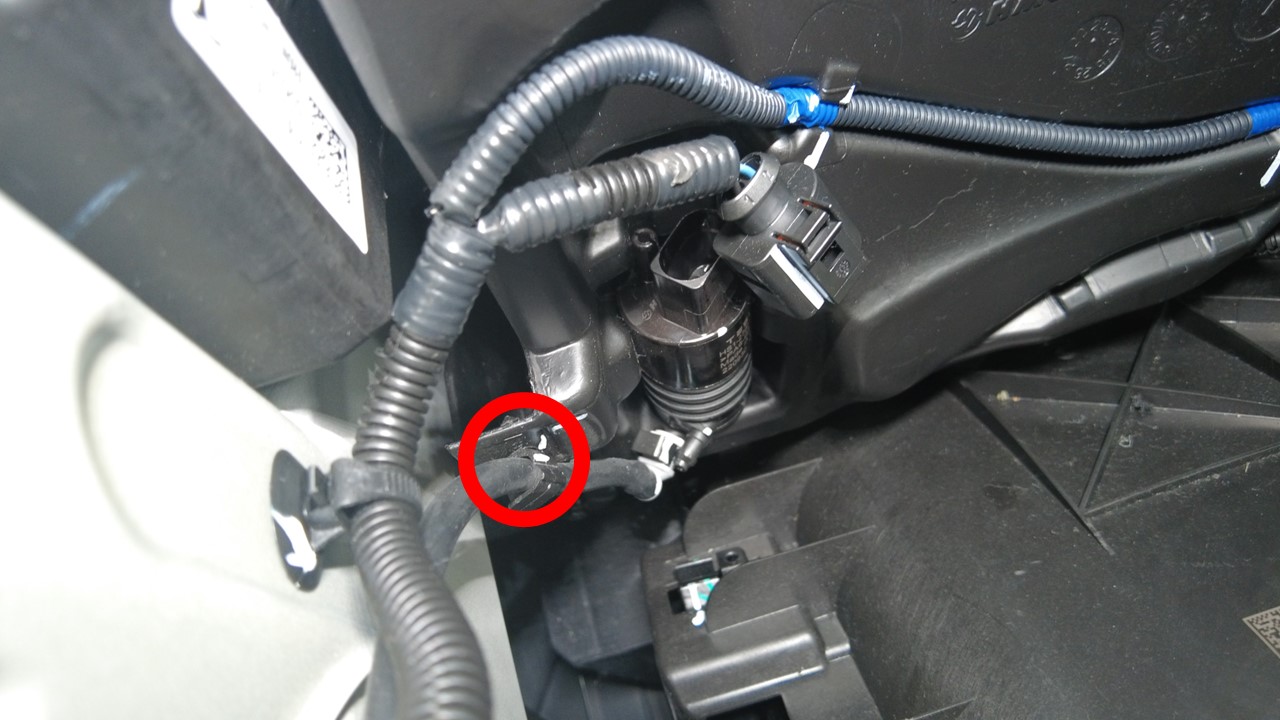

  8. 松开将清洗器软管固定到清洗器储液罐的卡子。

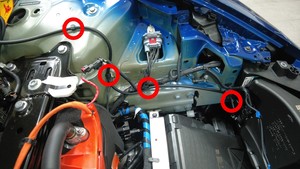

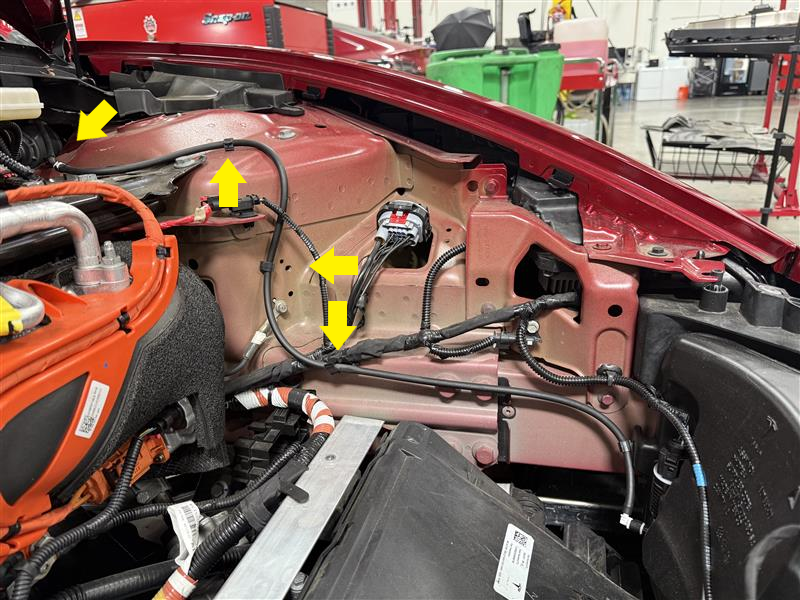

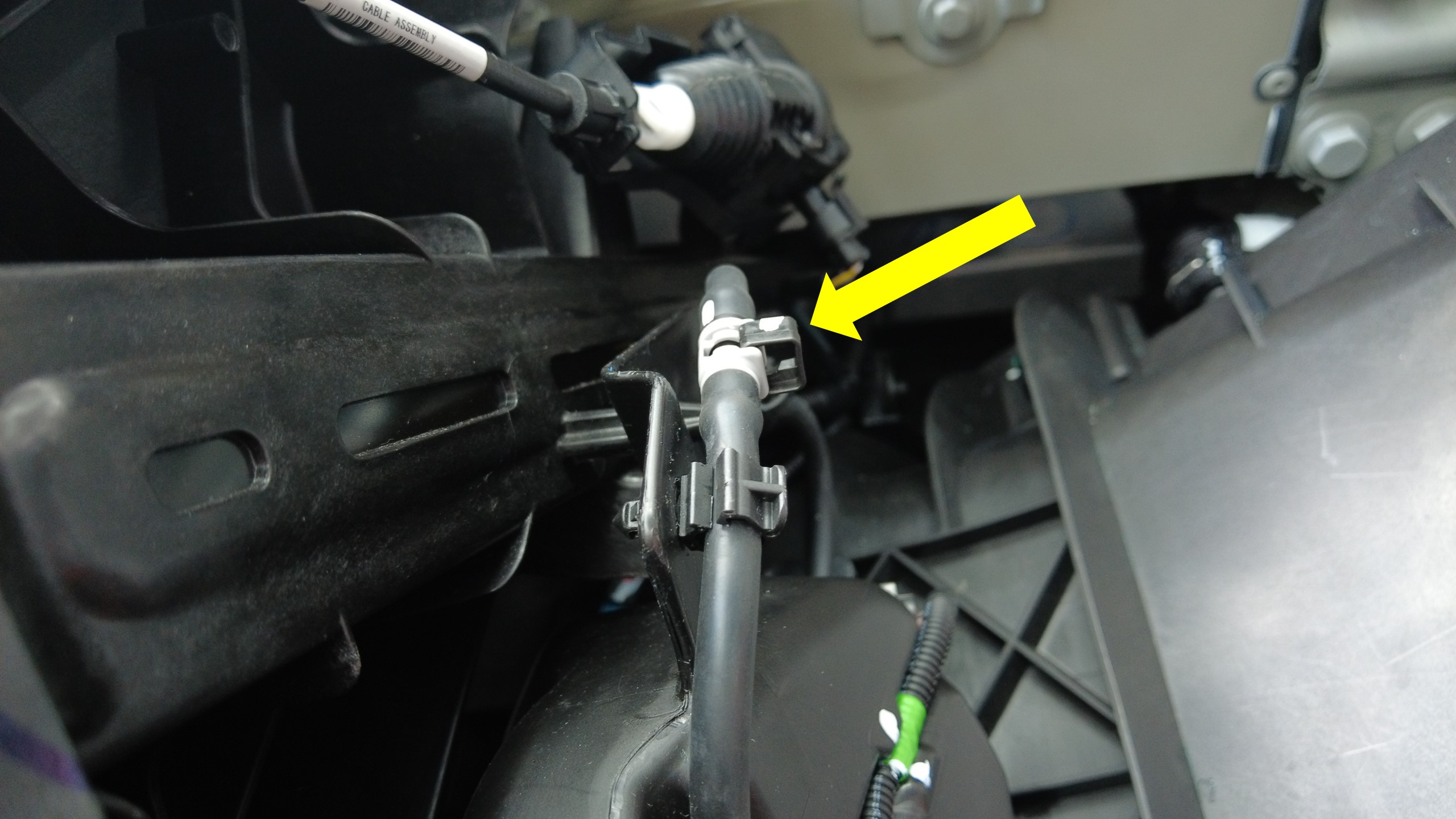

  9. 松开将清洗器软管固定到车身的卡子（4 个），然后拆下软管。

安装

  1. 将清洗器软管放置在正确位置，然后紧固将软管固定到车身的卡子（4 个）。
  2. 紧固将清洗器软管固定到清洗器储液罐的卡子。
  3. 将清洗器软管连接到清洗器泵上。
  4. 接合黑色锁片，然后连接前摄像头清洗器软管（如配备）。
  5. 安装前备箱储物单元请参阅 前备箱总成 ((拆卸和更换))。
  6. 向挡风玻璃清洗器储液罐中加注清洗液。
  7. 盖上清洗器储液罐罐盖。
  8. 验证挡风玻璃雨刷和清洗器的运转情况。
