模块 - 低功耗蓝牙 (BLE) - 内 ((拆卸和更换))

校正代码 1745020022 FRT 0.90 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1137568-00-A 以太网诊断线缆，Model 3
  • 1773092-00-A 诊断线束适配器（适用于所有车型）
  • 1773595-00-A RJ45 以太网线缆
表 1. 扭矩规格： 模块 - 低功耗蓝牙 (BLE) - 内 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将内部低能耗蓝牙 (BLE) 模块固定到车辆的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒扳手
 重复使用

拆卸

  1. 打开所有车门，降下所有车窗。
    注
    如果车辆正在断电，请锁定后车门以防意外锁闭。
  2. 拆卸仪表板左侧端盖。请参阅 端盖 - 仪表板 - 左侧 ((拆卸和更换))。
  3. 拆下 A 柱左侧上部饰板。请参阅 饰板 - 上 - A 柱 - 左侧 ((拆卸和更换))。
  4. 拆下左侧遮阳板。请参阅 遮阳板总成 - 左侧 ((拆卸和更换))。
  5. 拆卸摄像头下盖。请参阅 摄像头下部盖板 - 车内后视镜 ((拆卸和更换))。
  6. 拆卸后视镜。请参阅 后视镜 - 车内 ((拆卸和更换))。
  7. 重复第2步至第4步，完成车辆右侧相关操作。
  8. 拆下第二排座椅左侧侧部承梁。请参阅 肘板 - 第二排座椅 - 左侧 ((拆卸和更换))。
  9. 拆下第二排座椅下部座垫。请参阅 坐垫 - 第二排座椅 ((拆卸和更换))。
  10. 拆下左侧 A 柱下部饰板。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
  11. 拆下 B 柱左侧下部饰板。请参阅 饰板 - 下 - B 柱 - 左侧 ((拆卸和更换))。
  12. 拆下左侧 B 柱中部饰板。请参阅 饰板 - 中 - B 柱 - 左侧 ((拆卸和更换))。
  13. 拆卸左侧 B 柱上饰板。请参阅 饰板 - 上 - B 柱 - 左侧 ((拆卸和更换))。
  14. 对车辆右侧重复第8步和第10至13步。
  15. 松开将顶篷前部固定到车辆的卡子（6 个）和定位销。
    注

    松开卡子时，注意请勿弯折顶篷。

    如果松开金属卡子时不慎将其损坏，需更换新的金属卡子。

  16. 断开低压电池电源。请参阅 低压电源 - 锂离子（断开和连接）。

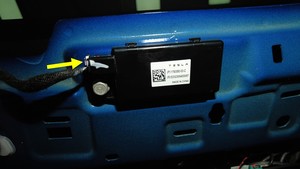

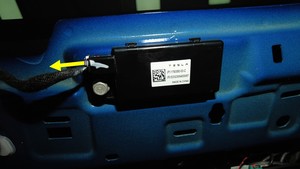

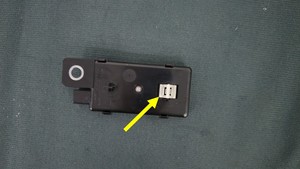

  17. 拉动红色锁片松开锁片，然后再次拉动以松开连接器。

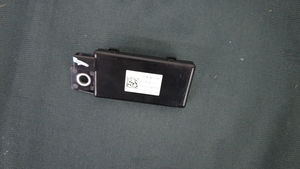

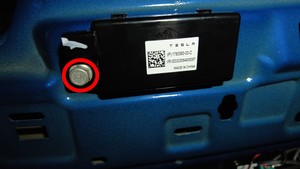

  18. 拆卸将低能耗蓝牙 (BLE) 模块固定到车辆的螺栓，然后松开卡子，取下低能耗蓝牙 (BLE) 模块。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手

安装

  1. 将低能耗蓝牙 (BLE) 模块放置在正确位置，紧固卡子，然后紧固将低能耗蓝牙 (BLE) 模块固定到车辆的螺栓。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  2. 接合红色锁片以连接连接器。
  3. 将顶篷前部定位销与卡槽对齐，然后安装将顶篷前部固定到车辆的卡子（6 个）。
    注
    确保车门密封条正确覆盖在左侧 B 柱上饰板上。
  4. 安装后视镜。请参阅 后视镜 - 车内 ((拆卸和更换))。
  5. 安装摄像头下盖。请参阅 摄像头下部盖板 - 车内后视镜 ((拆卸和更换))。
  6. 安装左侧遮阳板。请参阅 遮阳板总成 - 左侧 ((拆卸和更换))。
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
  7. 安装左侧 A 柱上饰板。请参阅 饰板 - 上 - A 柱 - 左侧 ((拆卸和更换))。
  8. 重复第 7 步和第 6 步，完成车辆右侧操作。
  9. 连接低压电池电源。请参阅 低压电源 - 锂离子（断开和连接）。
  10. 将前排两个座椅向前移动。
  11. 安装 B 柱左侧上部饰板。请参阅 饰板 - 上 - B 柱 - 左侧 ((拆卸和更换))。
  12. 安装左侧 B 柱中部饰板。请参阅 饰板 - 中 - B 柱 - 左侧 ((拆卸和更换))。
  13. 安装 B 柱左侧下部饰板。请参阅 饰板 - 下 - B 柱 - 左侧 ((拆卸和更换))。
  14. 安装左侧 A 柱下部饰板。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
  15. 安装左侧仪表板端盖板。请参阅 端盖 - 仪表板 - 左侧 ((拆卸和更换))。
  16. 重复第11步至第15步，完成车辆右侧相关操作。
  17. 安装第二排座椅下部座垫。请参阅 坐垫 - 第二排座椅 ((拆卸和更换))。
  18. 安装第二排座椅左侧和右侧侧部承梁。请参阅 肘板 - 第二排座椅 - 左侧 ((拆卸和更换))。
  19. 将前排两个座椅移回原位。
  20. 将本地装有 Toolbox 的笔记本电脑与车辆相连。请参阅 Toolbox（连接和断开）。
  21. 运行蓝牙低能耗 (BLE) 端点通讯检查例行程序： TEST-SELF_VCSEC_X_ENDPOINT-COMMvia Toolbox:(link)
  22. 断开装有 Toolbox 的笔记本电脑与车辆的连接。请参阅 Toolbox（连接和断开）。
  23. 通过触摸屏右上角显示的“3G”、“4G”、“LTE”或 WiFi 图标确认车辆的网络连接是否可用。
  24. 启用“维护模式”。请参阅 维护模式。
  25. 通过维修 UI 界面重新安装软件。请参阅 软件重新安装 - 触摸屏。
  26. 禁用“维护模式”。请参阅 维护模式。
  27. 升起所有车窗并关闭所有车门。
