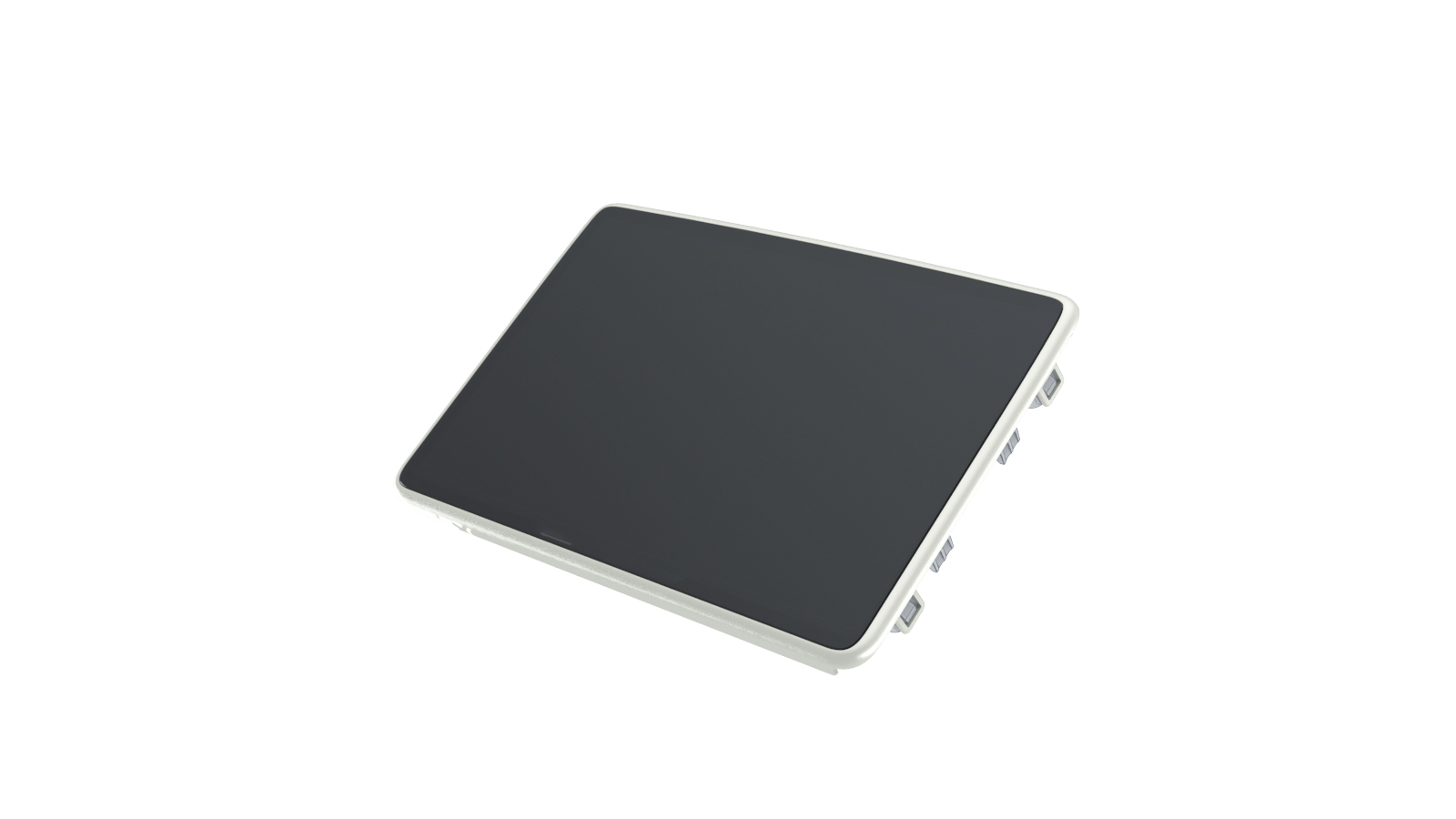

后部显示屏（螺丝固定手机支架） ((拆卸和更换))

校正代码 2107010222 FRT 0.48 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

Informational PurposesAn informational icon, calling your attention
注
如果是螺钉紧固型手机托盘，请使用校正代码 2107010212。

拆卸

  1. 拆卸中控台手机托盘。请参阅电话托盘（卡夹型） ((拆卸和更换))或电话托盘（螺丝型） ((拆卸和更换))。
  2. 拆下中控台后端面板。请参阅 中控台后端面板总成 ((拆卸和更换))
  3. 将左后侧面板从中控台总成上拆下。请参阅 中控台后侧面板，左，总成 ((拆卸和更换))。
  4. 将左前侧面板从中控台总成上拆下。请参阅 中控台侧面板，地毯，左，左驾驶 ((拆卸和更换))。
  5. 拆下中控台左侧饰板。请参阅 装饰饰板 - 中控台（卡扣固定式手机托盘)-左侧 ((拆卸和更换))。
  6. 重复第3步至第5步，完成车辆右侧相关操作。
  7. 拆卸前备箱后部挡板。请参阅 后裙板总成 ((拆卸和更换))。
  8. 断开低压电池电源。请参阅 低压电池 - 锂离子（断开和连接）
  9. 拆下后端模块总成。请参阅 中控台后端模块总成（卡扣固定手机支架） ((拆卸和安装))
    Informational PurposesAn informational icon, calling your attention
    注
    无需将后端模块从总成上拆下。

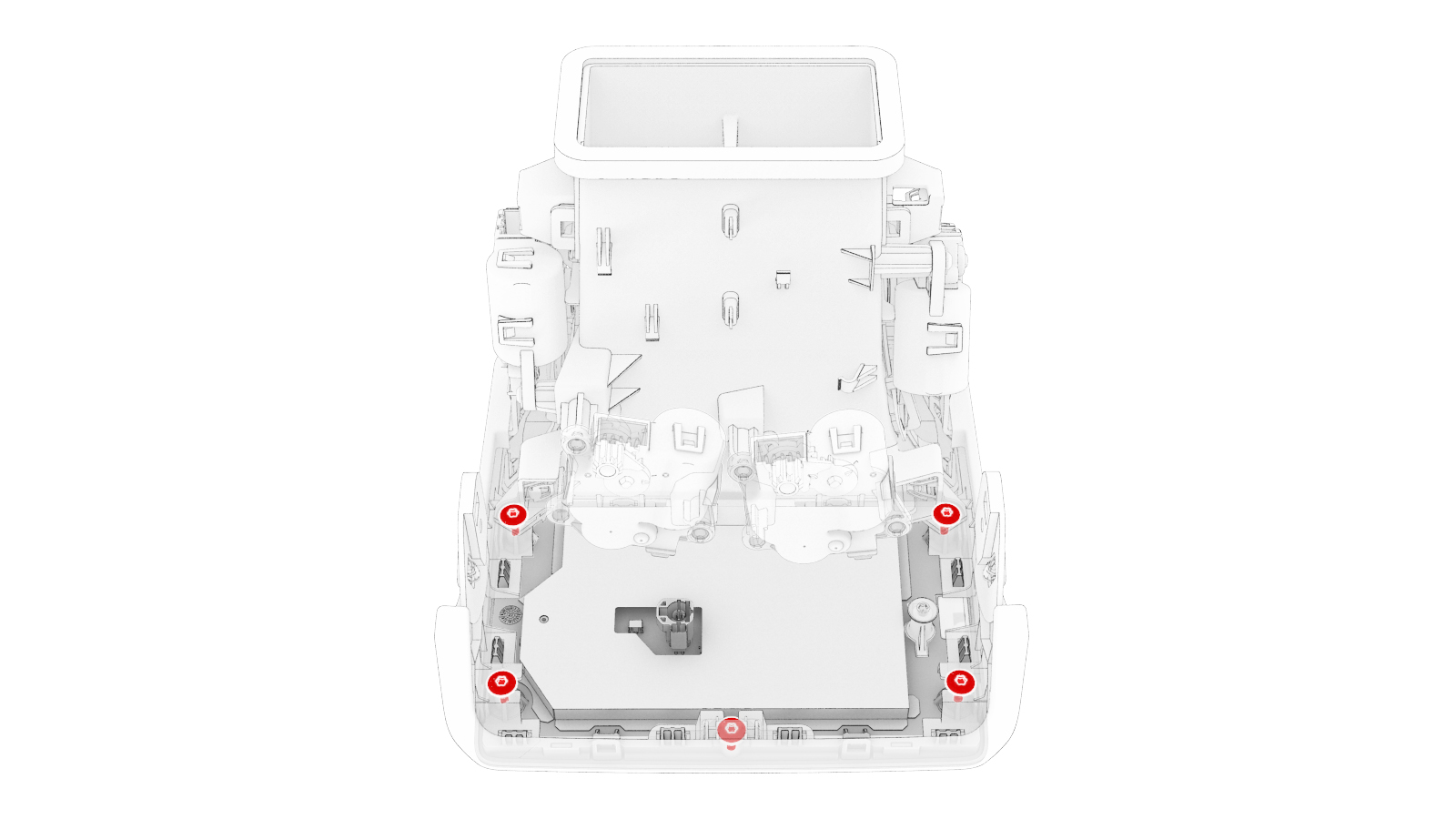

  10. 拆卸将后显示器固定到后端模块总成的螺栓（5 个），然后将后显示器从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • Torx T20 钻头

安装

  1. 安装将后显示屏固定到后端模块的螺栓（5 个）。
    1 Nm (.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • Torx T20 钻头
  2. 安装后端模块总成。请参阅 中控台后端模块总成（卡扣固定手机支架） ((拆卸和安装))
  3. 连接低压电池电源。请参阅 低压电池 - 锂离子（断开和连接）
  4. 安装前备箱后挡板。请参阅 后裙板总成 ((拆卸和更换))。
  5. 安装中控台左侧饰板。请参阅 装饰饰板 - 中控台（卡扣固定式手机托盘)-左侧 ((拆卸和更换))。
  6. 安装中控台左前侧面板。请参阅 中控台侧面板，地毯，左，左驾驶 ((拆卸和更换))。
  7. 安装中控台左后侧面板。请参阅 中控台后侧面板，左，总成 ((拆卸和更换))。
  8. 重复第5步至第7步，完成车辆右侧相关操作。
  9. 安装中控台后端面板。请参阅 中控台后端面板总成 ((拆卸和更换))
  10. 安装中控台手机底座请参阅电话托盘（卡夹型） ((拆卸和更换))或电话托盘（螺丝型） ((拆卸和更换))。
  11. 将装有 Toolbox 的笔记本电脑与车辆相连请参阅 Toolbox（连接和断开）。
  12. 在 Toolbox 中，点击Actions/Autodiag选项卡，然后在搜索字段中输入 "PING-BASH_DISPLAY"。
  13. 点击PING-BASH_DISPLAY-REARvia Toolbox:(link)，再点击Run，然后等待例行程序完成。
  14. 断开装有 Toolbox 的笔记本电脑与车辆的连接。请参阅 Toolbox（连接和断开）。
