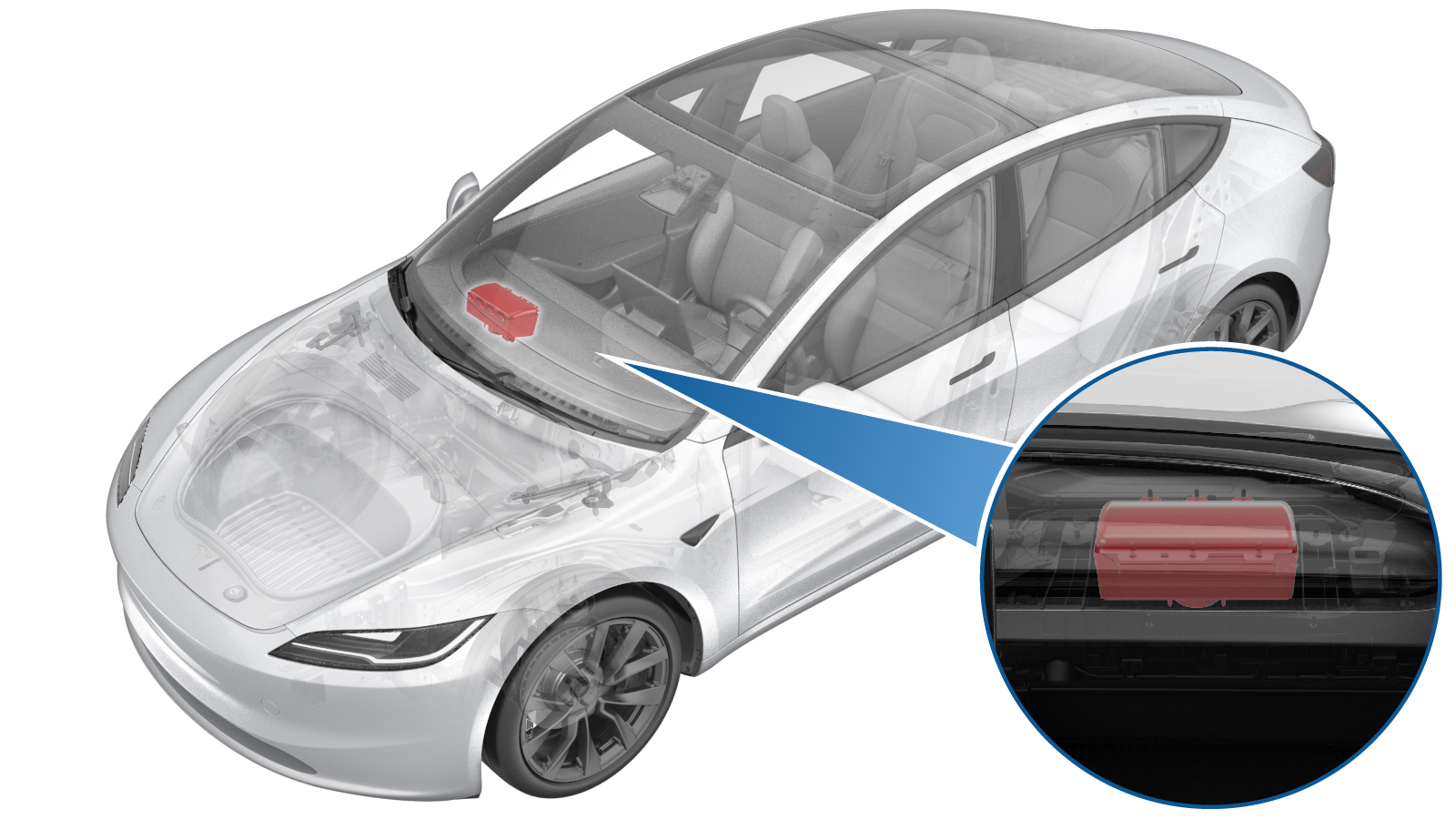

副驾位气囊(无膝部气囊) ((拆卸和更换))
校正代码
2001010212
FRT
0.30
注意: 除非本程序中另有明确规定,否则上文所列校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。 除非明确要求,否则请勿堆叠校正代码。
注意: 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意: 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意: 请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-02-20: 添加了“如需通过本程序诊断辅助约束系统 (SRS) ,请使用 PROC_RCM_DISARM”的说明。
- 2024 年 7 月 10 日:将膝部气囊相关步骤分离,并添加了推荐工具列表。
警告
通过执行本程序诊断车辆辅助约束系统 (SRS) 时,为避免任何气囊和预紧器展开,请禁用约束控制模块。重新安装所有车辆辅助约束系统部件后,请重新启用约束控制模块。
警告
确保低压电源断开至少 2 分钟之后再断开约束控制模块、传感器、气囊等辅助约束系统 (SRS) 组件的电气线束,否则可能导致意外的安全系统行为。有关辅助约束系统 (SRS) 注意事项的更多信息,请参阅气囊和辅助约束系统 (SRS) 预防措施。
警告
如果处理不当,辅助约束系统 (SRS) 部件可能引发危害。有关辅助约束系统 (SRS) 注意事项的更多信息,请参阅气囊和辅助约束系统 (SRS) 预防措施。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将副驾位气囊固定到横梁的螺栓(6 个) |
![]() 8 Nm (5.9 lbs-ft) |
|
更换 | 1116594-00-B |
拆卸
- 断开低压电源请参阅 低压电池 - 锂离子(断开和连接)。
- 拆下 RH 气波槽。请参阅 仪表板气波风管,右 ((拆卸和更换))。
-

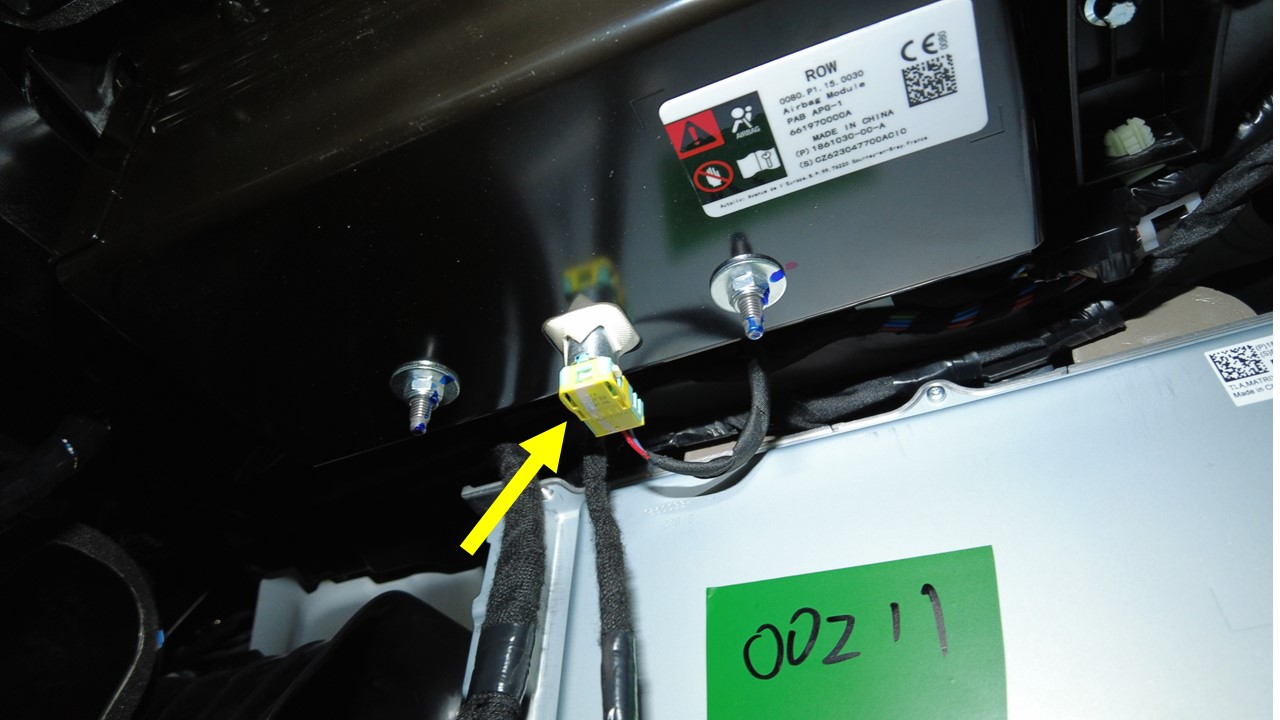

断开将副驾位气囊连接到车辆的连接器。
-

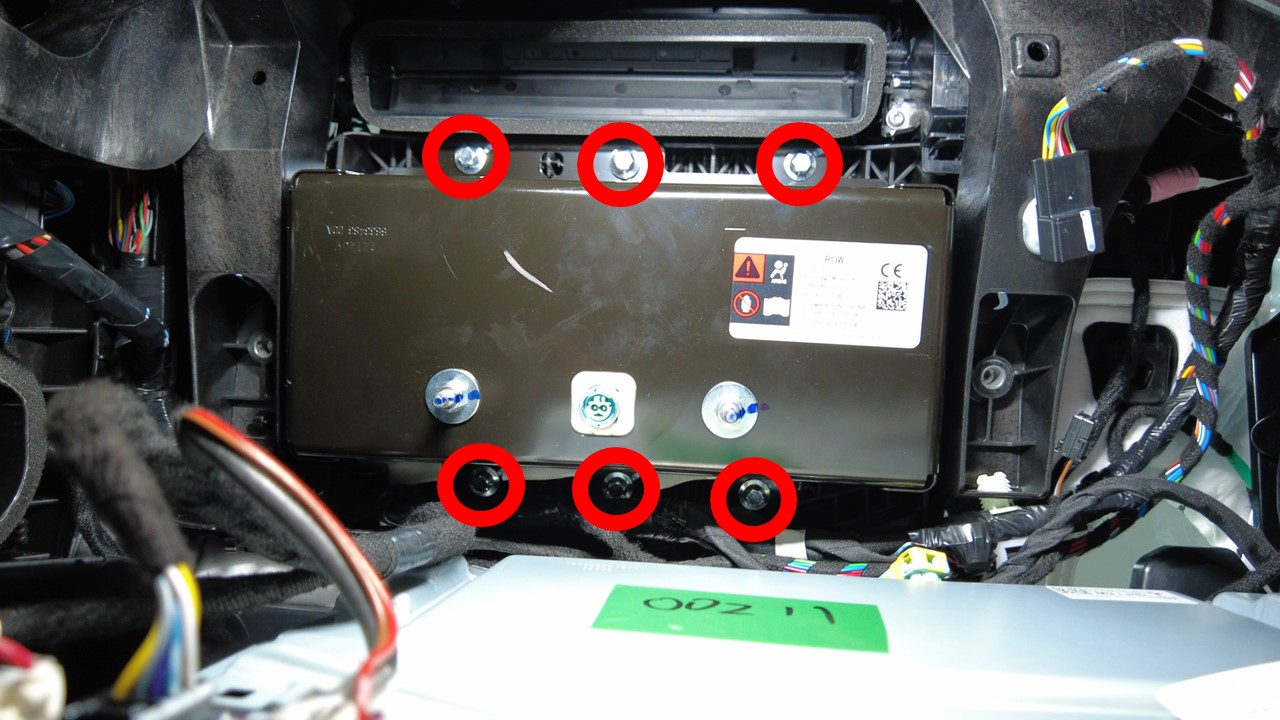

拆下并弃置将副驾位气囊固定到横梁的螺栓(6 个)。
TIp推荐使用以下工具
- 外梅花套筒 E10
- 1/4 英寸至 3/8 英寸适配器
- 6 英寸加长件
- 棘轮/扭矩扳手
-

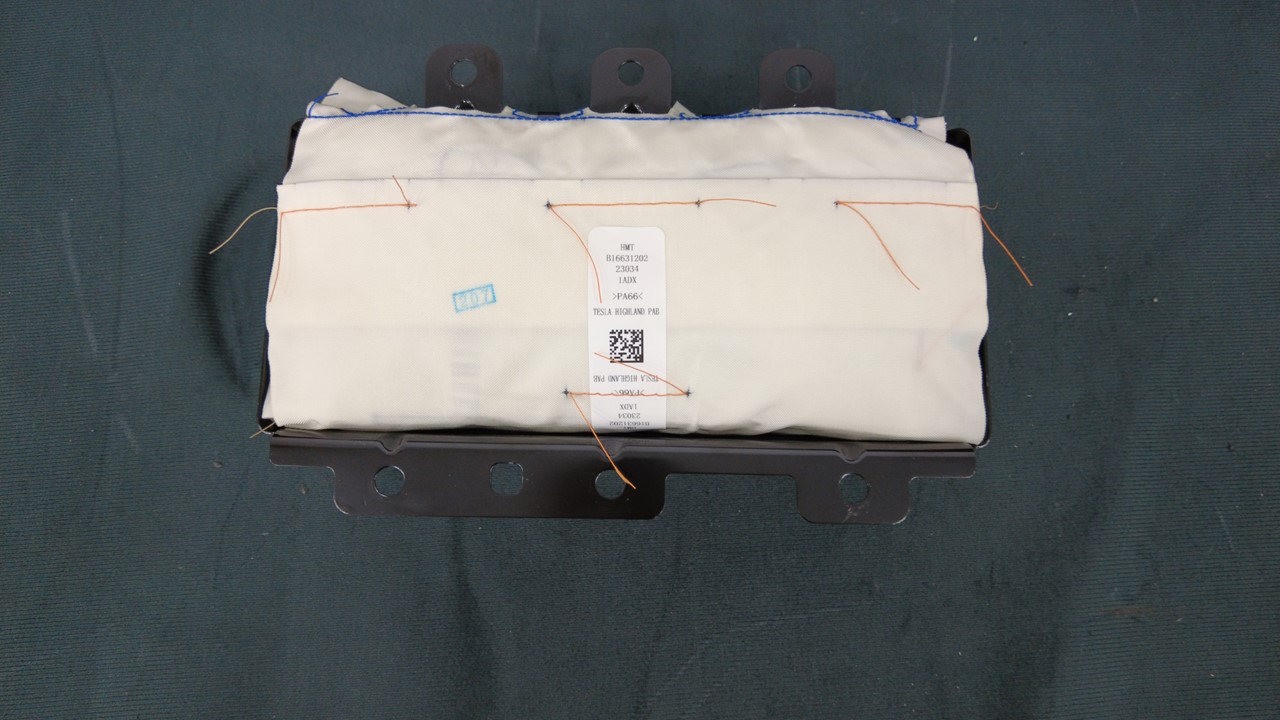

将气囊从车辆上拆下。
安装
-
安装新的螺栓(6 个),将副驾位气囊固定到横梁。
8 Nm (5.9 lbs-ft)TIp推荐使用以下工具- 外梅花套筒 E10
- 1/4 英寸至 3/8 英寸适配器
- 6 英寸加长件
- 棘轮/扭矩扳手
-
连接将副驾位气囊连接到车辆的连接器。
- 安装右侧气波槽。请参阅 仪表板气波风管,右 ((拆卸和更换))。
- 连接低压电源。请参阅 低压电池 - 锂离子(断开和连接)。
