驾驶位膝部预紧器 ((拆卸和更换))
校正代码
2010010022
FRT
0.42
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
扭矩规格
- 2026-02-20: 添加了“如需通过本程序诊断辅助约束系统 (SRS) ，请使用 PROC_RCM_DISARM”的说明。
警告
通过执行本程序诊断车辆辅助约束系统 (SRS) 时，为避免任何气囊和预紧器展开，请禁用约束控制模块。重新安装所有车辆辅助约束系统部件后，请重新启用约束控制模块。
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将预紧装置固定到座椅滑轨的螺栓 |
 40 Nm (29.5 lbs-ft) |
|
更换 |
拆卸
- 拆卸前备箱后部挡板。请参阅 后裙板总成 ((拆卸和更换))。
- 拆下左侧侧部承梁。请参阅 第二排肘板 - 左 ((拆卸和更换))。
- 拆下第二排座椅下部座垫。请参阅 第二排座椅坐垫 ((拆卸和更换))。
- 拆下端盖。请参阅 仪表板端盖，左 ((拆卸和更换))。
- 拆下左侧A 柱下部饰板。请参阅 A 柱下部总成，左 ((拆卸和更换))。
- 拆下 LH B 柱下部饰板。请参阅 B 柱下部总成，左 ((拆卸和更换))。
- 松开驾驶位座椅安全带卷收器。
-
将驾驶位座垫移至最高端。
注如有必要，可调整座椅靠背，以防触碰到顶篷。
- 断开低压电池。请参阅 低压电池 - 锂离子（断开和连接）。
- 拆卸驾驶位座椅外侧护板。请参阅 第一排外侧护板，左 ((拆卸和更换))。
-

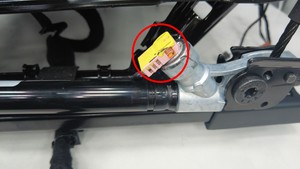

断开预紧器上的电气连接器。
-

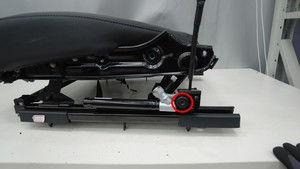

拆卸并弃置将预紧器固定到座椅滑轨的螺栓。
TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 增强型 IP50 梅花套筒
- 回旋头棘轮/回旋头扭矩扳手 （仅适用于安装程序）
-

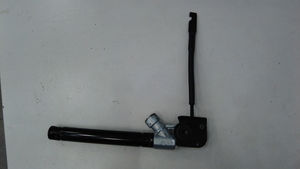

从座椅滑轨上拆下第一排外侧安全带预紧器。
安装
-
安装将预紧器固定到座椅滑轨的螺栓。40 Nm (29.5 lbs-ft)TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 增强型 IP50 梅花套筒
- 回旋头棘轮/回旋头扭矩扳手 （仅适用于安装程序）
-
将电气连接器与预紧器相连。
- 安装驾驶位座椅外侧护板。请参阅 第一排外侧护板，左 ((拆卸和更换))。
- 连接低压电池。请参阅 低压电池 - 锂离子（断开和连接）。
- 将安全带卷收器安装到驾驶位座椅上。
- 安装 B 柱 LH 下部饰板。请参阅 B 柱下部总成，左 ((拆卸和更换))。
- 安装左侧 A 柱下部饰板。请参阅 A 柱下部总成，左 ((拆卸和更换))。
- 安装端盖。请参阅 仪表板端盖，左 ((拆卸和更换))。
- 安装第二排座椅下部座垫。请参阅 第二排座椅坐垫 ((拆卸和更换))。
- 安装左侧侧部承梁。请参阅 第二排肘板 - 左 ((拆卸和更换))。
- 安装前备箱后挡板。请参阅 后裙板总成 ((拆卸和更换))。
