转向柱控制模块 ((拆卸和更换))
校正代码
3205010072
0.24
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-01-13: 添加了“将方向盘从前围板上移开，以便操作”的步骤。
- 2025-08-15: 添加了拆下并弃用转向模块旋转固位器的步骤。
- 2024 年 3 月 26 日：根据最新验证删除了程序中的 ODIN 例行程序。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将转向柱控制模块固定到转向柱的螺栓 |
 2.4 Nm (1.8 lbs-ft) |
|
重复使用 |
拆卸
- 打开 LH 前车门，降下 LH 前车窗。
-
转至，然后将方向盘尽可能移向自己。
TIp该操作确保便于在本程序后续步骤中接触模块连接器和夹子螺栓。
- 断开低压电池电源。请参阅 低压电池 - 锂离子（断开和连接）。
- 拆下驾驶位安全气囊。请参阅 驾驶位气囊总成 ((拆卸和更换))。
- 拆卸方向盘。请参阅 方向盘 ((拆卸和更换))。
- 拆卸转向柱上部护罩。请参阅 仪表板上部护罩 ((拆卸和更换))。
- 拆卸方向盘下部护罩亮条。请参阅 仪表板下部护罩 ((拆卸和更换))。
-

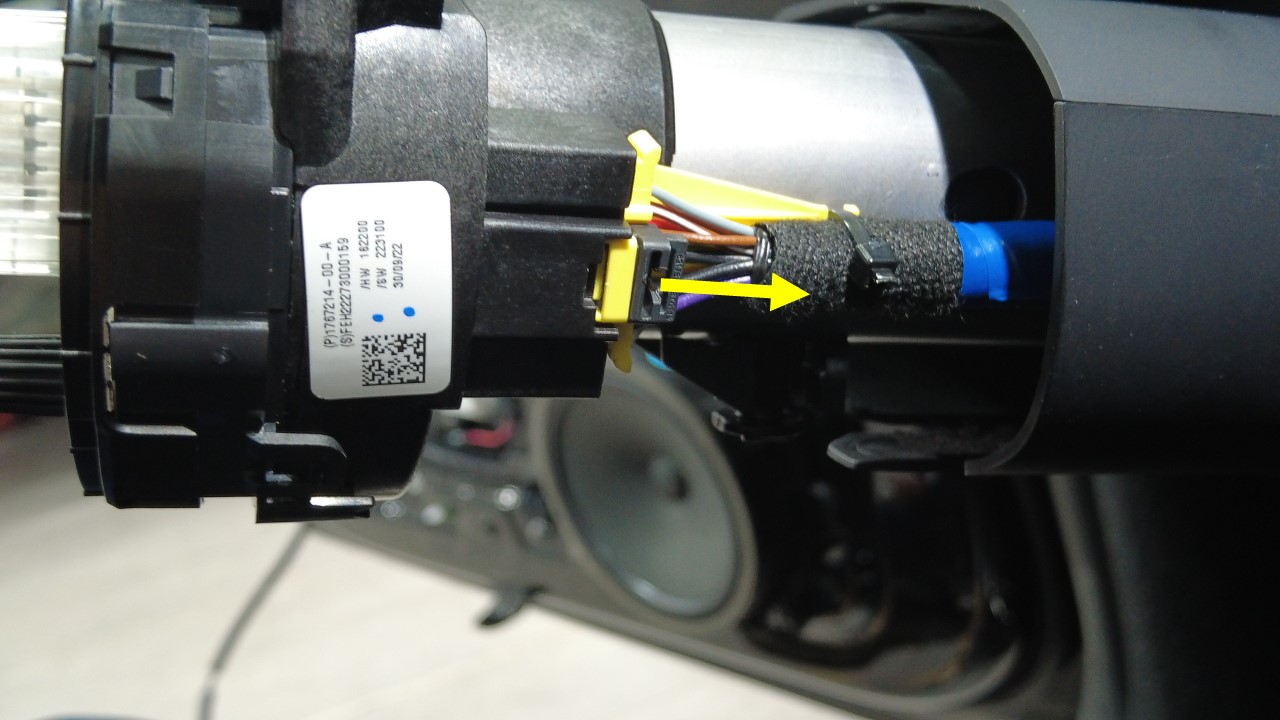

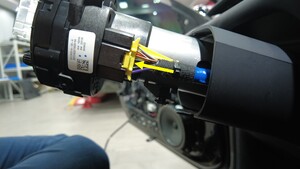

拆卸并弃置转向柱控制模块连接器上的固定夹，然后断开转向柱控制模块连接器上的电气线束。
警告检查连接器上是否有损坏的夹子，如果有则需拆下。警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
- 确保可在转向柱控制模块左上方的检修口处看到钟表弹簧胶带指示标志。
-

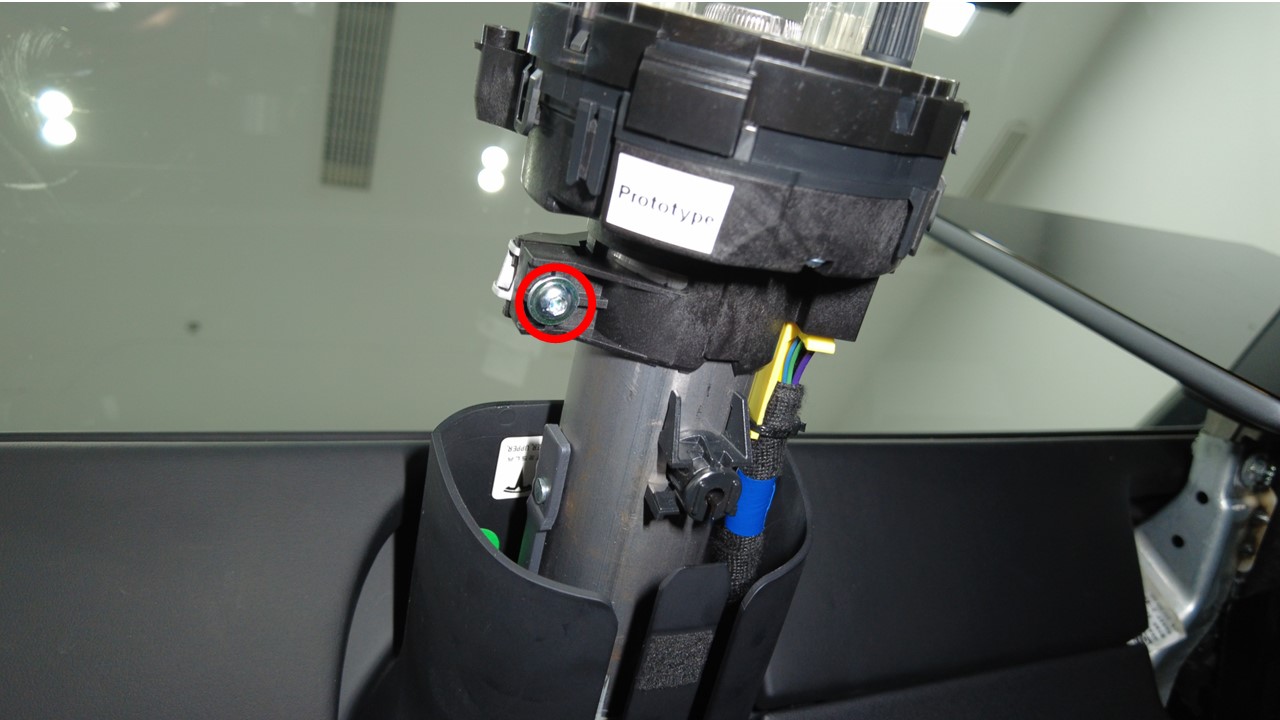

拆卸将转向柱控制模块固定到转向柱的螺栓。
TIp推荐使用以下工具
- 梅花 T20 套筒
- 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
安装
-
安装将转向柱控制模块固定到转向柱的螺栓。2.4 Nm (1.8 lbs-ft)TIp推荐使用以下工具
- 梅花 T20 套筒
- 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。 -
将固定夹安装到转向柱控制模块连接器上，然后将电气线束连接到转向柱控制模块连接器上。
警告检查连接器上是否有损坏的夹子，如果有则需拆下。
- 安装方向盘下部护罩。请参阅 仪表板下部护罩 ((拆卸和更换))。
- 安装转向柱上部护罩。请参阅 仪表板上部护罩 ((拆卸和更换))。
-

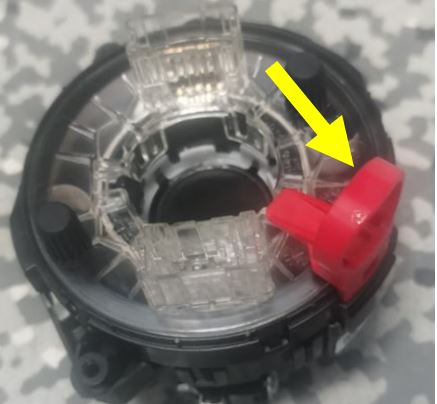

拆下并弃用转向模块旋转固位器。
- 安装方向盘。请参阅 方向盘 ((拆卸和更换))。
- 安装驾驶位安全气囊。请参阅 驾驶位气囊总成 ((拆卸和更换))。
- 连接低压电池电源。请参阅 低压电池 - 锂离子（断开和连接）。
- 通过触摸屏右上角显示的 “3G”、“4G”、“LTE” 或 WiFi 图标确认网络连接是否可用。
- 启用“维护模式”。请参阅 维护模式。
- 重新安装车辆固件。请参阅 软件重新安装 - 触摸屏。
- 禁用“维护模式”。请参阅 维护模式。
- 安装前备箱后挡板。请参阅 后裙板总成 ((拆卸和更换))。
- 将转向柱移回原位。
- 升起 LH 前车窗并关闭 LH 前车门。
