线圈 - 超级歧管 SOV 电磁控制阀 - 热泵 - 维修套件 ((拆卸和更换))

校正代码 1840010112 FRT 0.24 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-05-15: 删除了紧急响应回路相关步骤。
警告
Model 3 热量管理组件要在极为严格的规格范围内工作，若未认真遵守维修程序，则可能发生故障。切勿依赖过去使用其他热量管理系统的经验，请仔细阅读“维修手册”并严格按说明操作。

拆卸

  1. 拆卸前备箱储物单元。请参阅 前备箱总成 ((拆卸和更换))。
  2. 在触摸屏上，点击Safety > Power Off以关闭车辆电源。
  3. 松开锁片，然后断开高压和温度传感器上的电气连接器。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  4. 松开锁片，然后断开再循环膨胀阀上的电气连接器。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  5. 松开锁片，然后断开液冷冷凝器膨胀阀上的电气连接器。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  6. 松开锁片，然后断开液冷冷凝器切断阀上的电气连接器。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  7. 松开锁片，然后断开驾驶室右侧冷凝器膨胀阀上的电气连接器。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  8. 松开锁片，然后断开高压和温度过冷式传感器上的电气连接器。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  9. 松开锁片，然后断开驾驶室左侧冷凝器膨胀阀上的电气连接器。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  10. 松开锁片，然后断开冷却器膨胀阀上的电气连接器。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  11. 松开锁片，然后断开蒸发器膨胀阀上的电气连接器。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  12. 将超级歧管上的温度系统线束移至一旁。

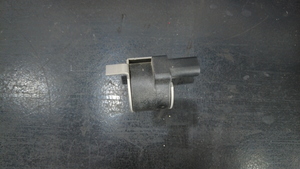

  13. 拆卸将液冷冷凝器切断阀线圈固定到切断阀芯上的螺栓，然后将液冷冷凝器切断阀线圈从切断阀芯上取下。
    提示
    推荐使用以下工具
    • 6 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
    • 3 毫米 6 角

安装

  1. 将液冷冷凝器切断阀线圈放置在切断阀芯上。
    注
    将线圈上的锁片与切断阀上的凹口对齐。
  2. 安装将液冷冷凝器切断阀线圈固定到切断阀芯的螺栓。
    5 Nm (3.7 lbs-ft)
    提示
    推荐使用以下工具
    • 6 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
    • 3 毫米 6 角
  3. 将温度系统线束重新排布至超级歧管。
  4. 将电气连接器连接到蒸发器膨胀阀。
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  5. 将电气连接器连接到冷却器膨胀阀。
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  6. 将电气连接器连接到驾驶室左侧冷凝器膨胀阀。
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  7. 连接驾驶室右侧冷凝器膨胀阀电气连接器。
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  8. 将电气连接器连接到高压和温度过冷式传感器。
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  9. 连接液冷冷凝器切断阀电气连接器。
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  10. 连接液冷冷凝器膨胀阀电气连接器。
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  11. 连接再循环膨胀阀电气连接器。
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  12. 连接高压和温度传感器电气连接器。
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  13. 安装前备箱储物单元请参阅 前备箱总成 ((拆卸和更换))。
