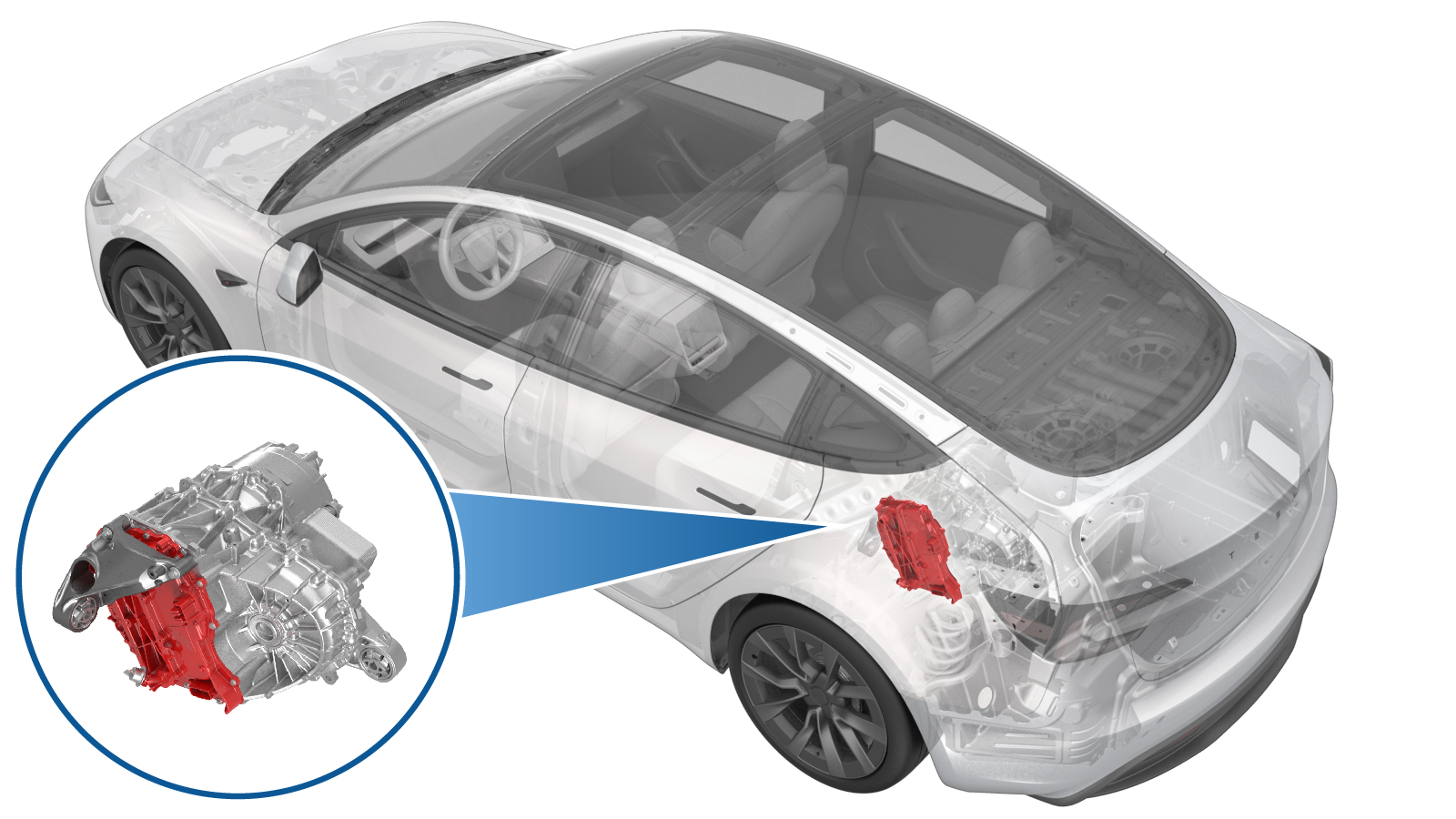

逆变器 - 后驱动电机系统（第三代） ((拆卸和更换))

校正代码 4001020132 FRT 3.30 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-06-04: 更新了低压维护设备连接步骤。
  • 2024-12-04: 更新了变流器紧固件紧固顺序。
警告
本程序为“草案”。虽已通过验证，但可能仍有“警告”和“注意”事项缺失。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。

拆卸

  1. 检查车辆是否存在可能需要进行轮毂定位的异常轮胎磨损。记录发现的任何问题。
  2. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  3. 打开所有车门，降下所有车窗。
  4. 将装有 Toolbox 的笔记本电脑与车辆相连请参阅 Toolbox（连接和断开）。
    注
    成功连接后，“维护模式增强版”将启用，触摸屏上会出现“维护模式增强版”水印。
  5. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击High Voltage > Procedures > Rear Drive Inverter Replacement > Store Bootloader Data，点击Run，然后等待例行程序完成。
  6. 点击Store Application Data，点击Run，然后等待例行程序完成。
  7. 点击Start Fluid Fill/Drain，点击Run，然后等待例行程序完成。
  8. 断开装有 Toolbox 的笔记本电脑与车辆的连接。请参阅 Toolbox（连接和断开）。
  9. 拆卸前备箱后部挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
  10. 断开低压电源请参阅 低压电源 - 锂离子（断开和连接）。
  11. 拆下新鲜空气进气槽。请参阅 新风槽总成 - HVAC ((拆卸和更换))。
  12. 拆下第二排座椅下部座垫，请参阅坐垫 - 第二排座椅 ((拆卸和更换))。
  13. 执行车辆高压禁用程序。请参阅 车辆电气绝缘程序 (Test/Adjust)。
  14. 拆下后轮毂。请参阅 轮毂总成（拆卸和安装）。
  15. 拆下后流线型护板，请参阅流线型护板 - 后底板 ((拆卸和更换))。
  16. 拆卸左侧和右侧后悬架护板。请参阅 盖板 - 后悬架 - 左侧 ((拆卸和更换))。
  17. 拆卸后饰板总成。请参阅 保险杠饰板总成 - 后（拆卸和安装） ((拆卸和安装))。
  18. 拆卸将后驱动电机接地带固定到车身的螺母。
    提示
    推荐使用以下工具
    • 10 毫米 12 角深套筒
    • 棘轮/扭矩扳手
  19. 断开右副车架线束电气连接器。
  20. 将右副车架线束夹（2 个）从车身上拆下。

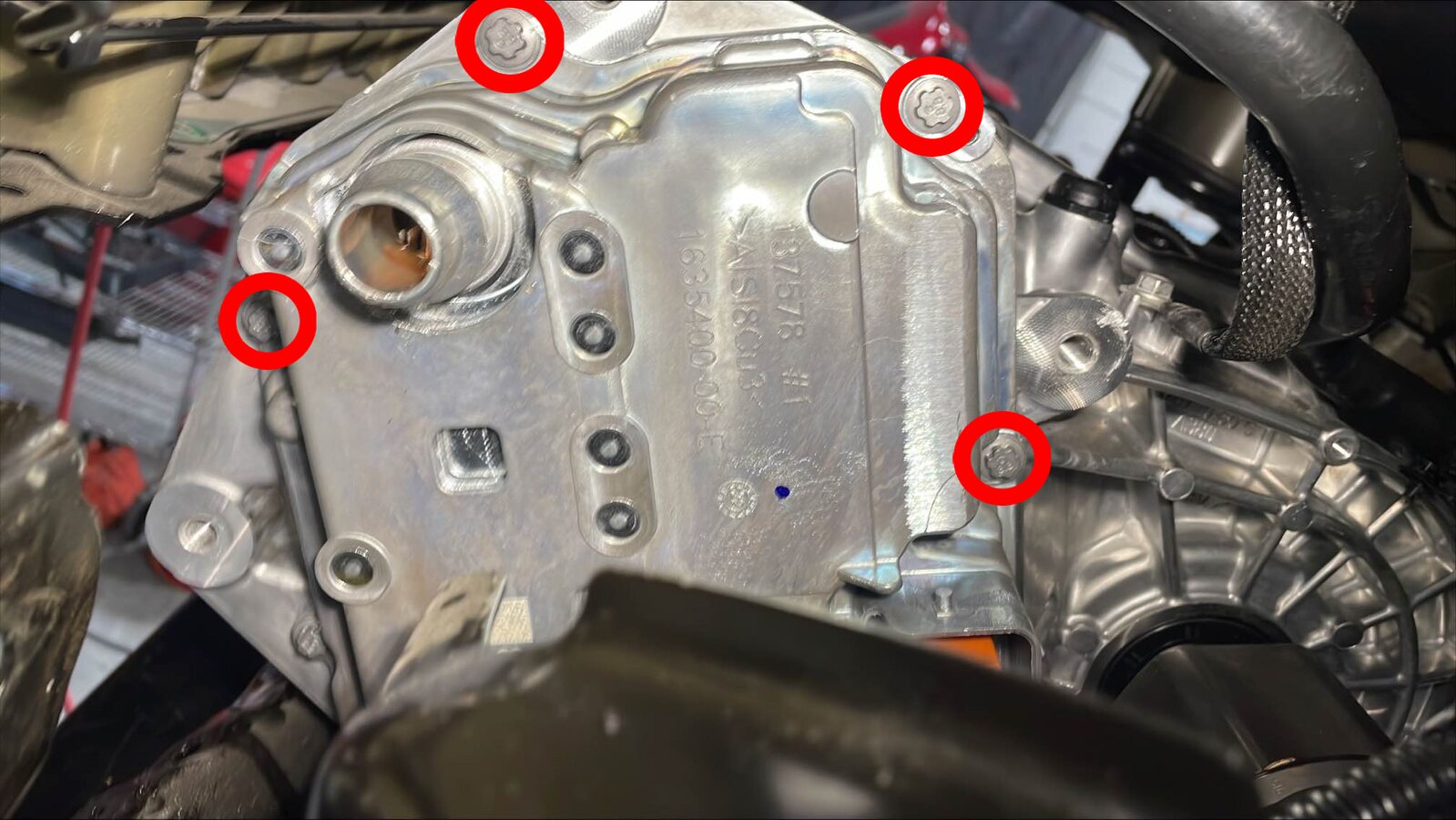

  21. 拆下并弃用将平衡杆固定到末端连杆的螺母（2 个），然后将平衡杆从末端连杆上拆下。
    注
    先松开螺母，然后用六角扳手反向固定球头，继续拆卸螺母。
    注
    为获得拆卸末端连杆的正确角度，可能需要将后平衡杆向上/向下移动。
    提示
    推荐使用以下工具
    • 15 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  22. 松开将冷却液软管固定到左右剪力板的卡子（4 个）。
    图 1. 左侧如图所示，右侧类似
  23. 拆下高压电池外壳后滑板。请参阅 防滑板 - 后 - 高压电池 ((拆卸和更换))。
  24. 拆下后驱动电机变流器入口软管。请参阅 软管（动力总成） - 后驱动电机系统逆变器入口 ((拆卸和更换))。
  25. 松开后驱动电机逻辑连接器。
    注
    注意请勿使冷却液进入连接器。必要时，可将连接器移至一边。
  26. 松开后驱动电机逻辑连接器卡子。
  27. 拆下后驱动电机高压线束总成。请参阅 高压线束总成 - 后驱动电机系统 ((拆卸和更换))。
  28. 拆下后驱动电机支座。请参阅 支座总成 - 后驱动电机系统 - 左侧（第四代） ((拆卸和更换))。

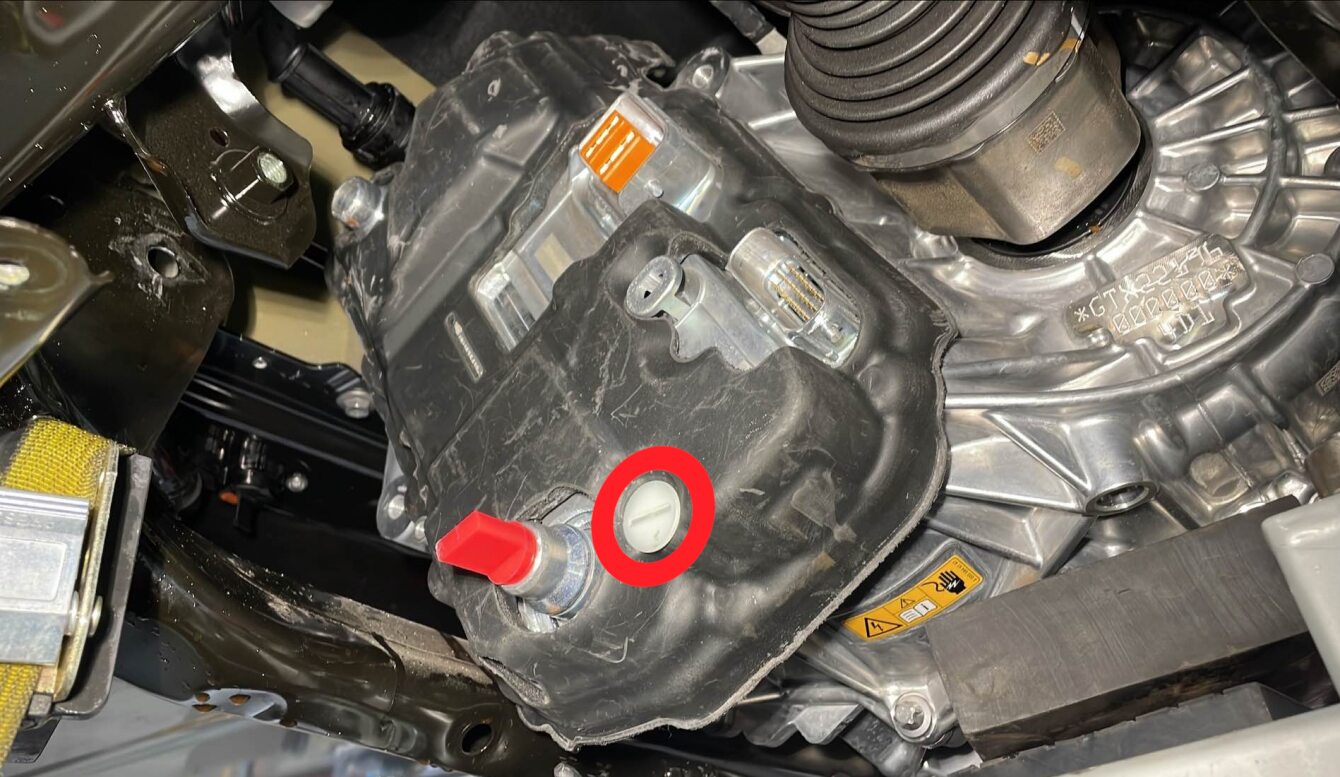

  29. 逆时针转动卡子以将其松开，然后将 NVH 罩从后驱动电机上拆下。

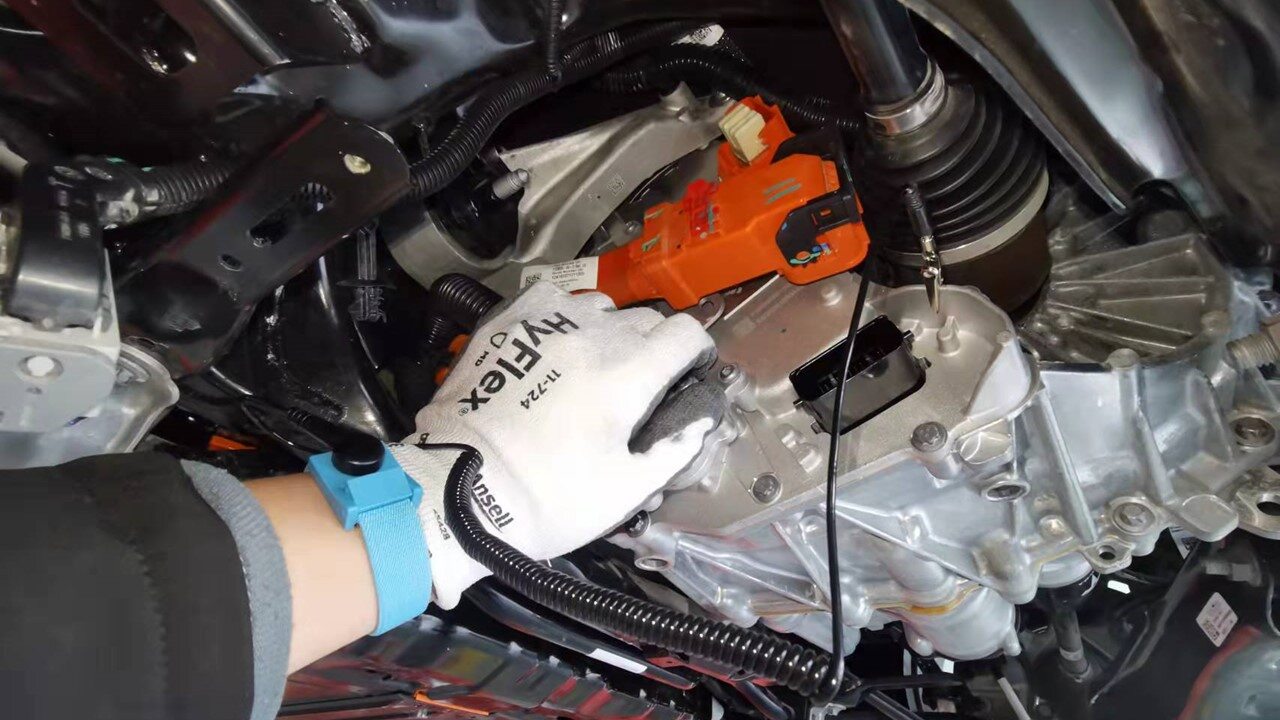

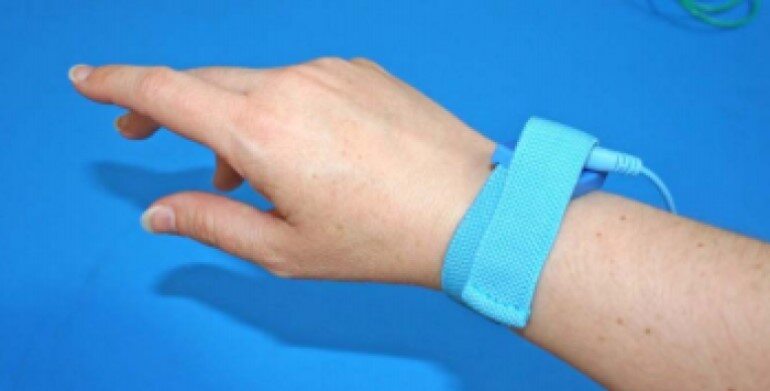

  30. 放置静电放电 (ESD) 腕带，并将其固定在变流器外壳上。
  31. 拆下并弃用反相盖板上的标签。

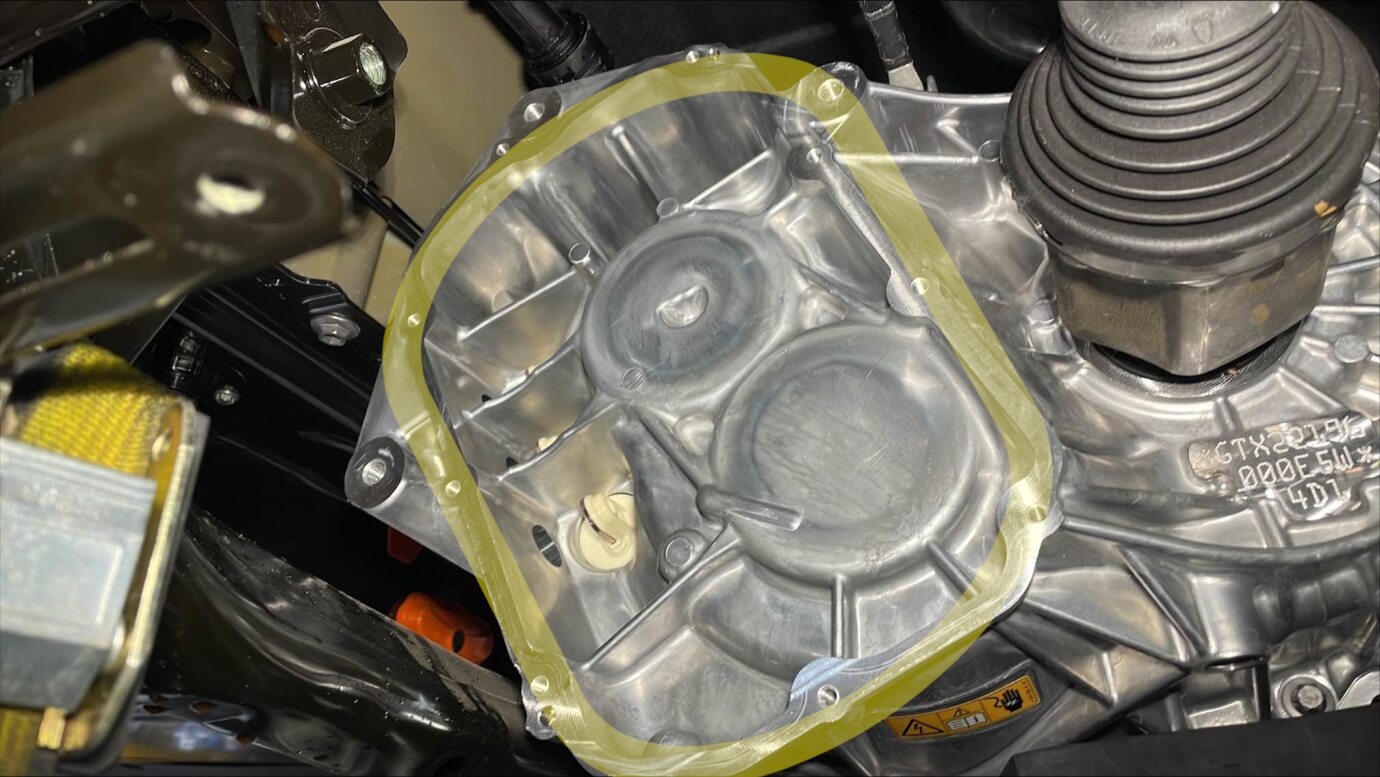

  32. 拆下将后驱动电机反相盖板固定到后驱动电机变速箱的螺栓（2 个），然后使用塑料饰板工具将盖板从变速箱上拆下。
    提示
    推荐使用以下工具
    • 外梅花套筒 Plus EP10
  33. 检查反相盖板和 O 型圈的状况。如果盖板的 O 型环少于 6 个，或者 O 型环或盖板损坏，请弃用盖板并使用新的盖板（零件号：1096984-00-E 或更高版本）进行安装。
    注
    可借助塑料饰板工具完成拆卸操作。如果反相盖板或者 O 型圈损坏，请更换新的盖板。

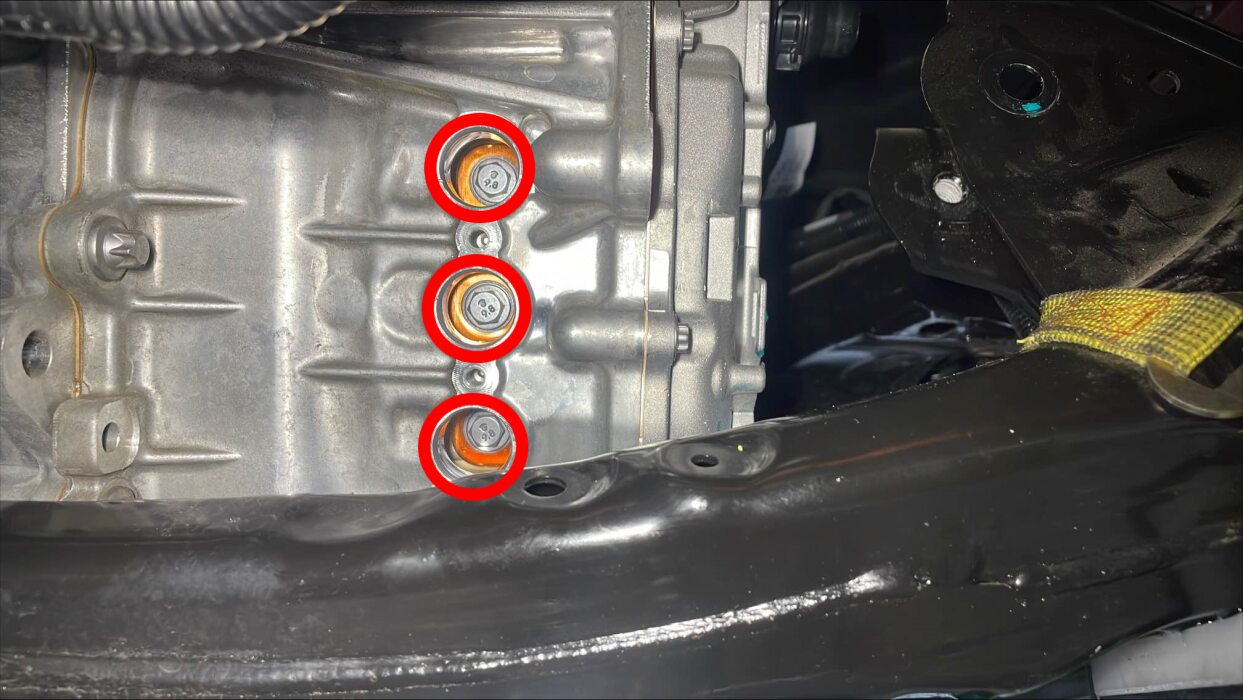

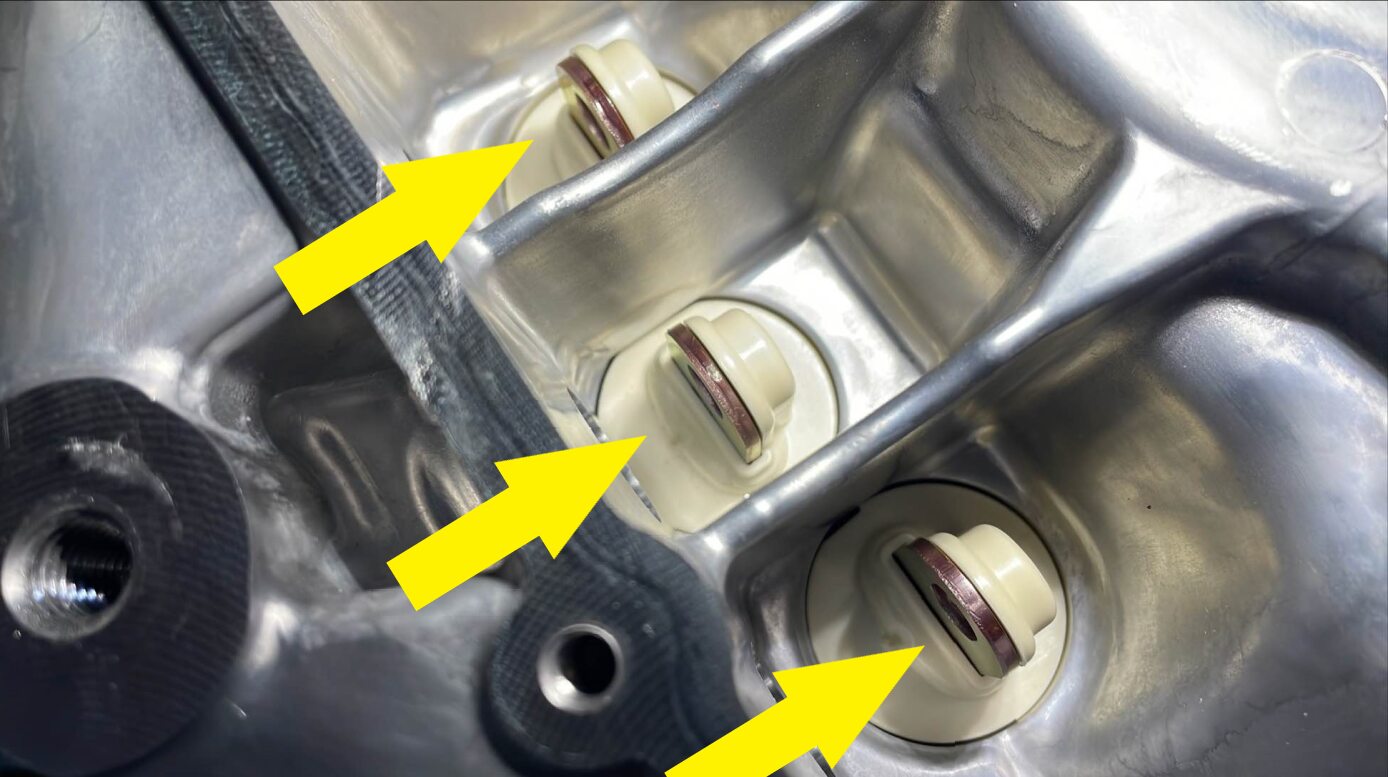

  34. 拆下并弃用将后驱动电机电机三相端子固定到后驱动电机左侧变流器三相端子的螺栓（3 个）。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手

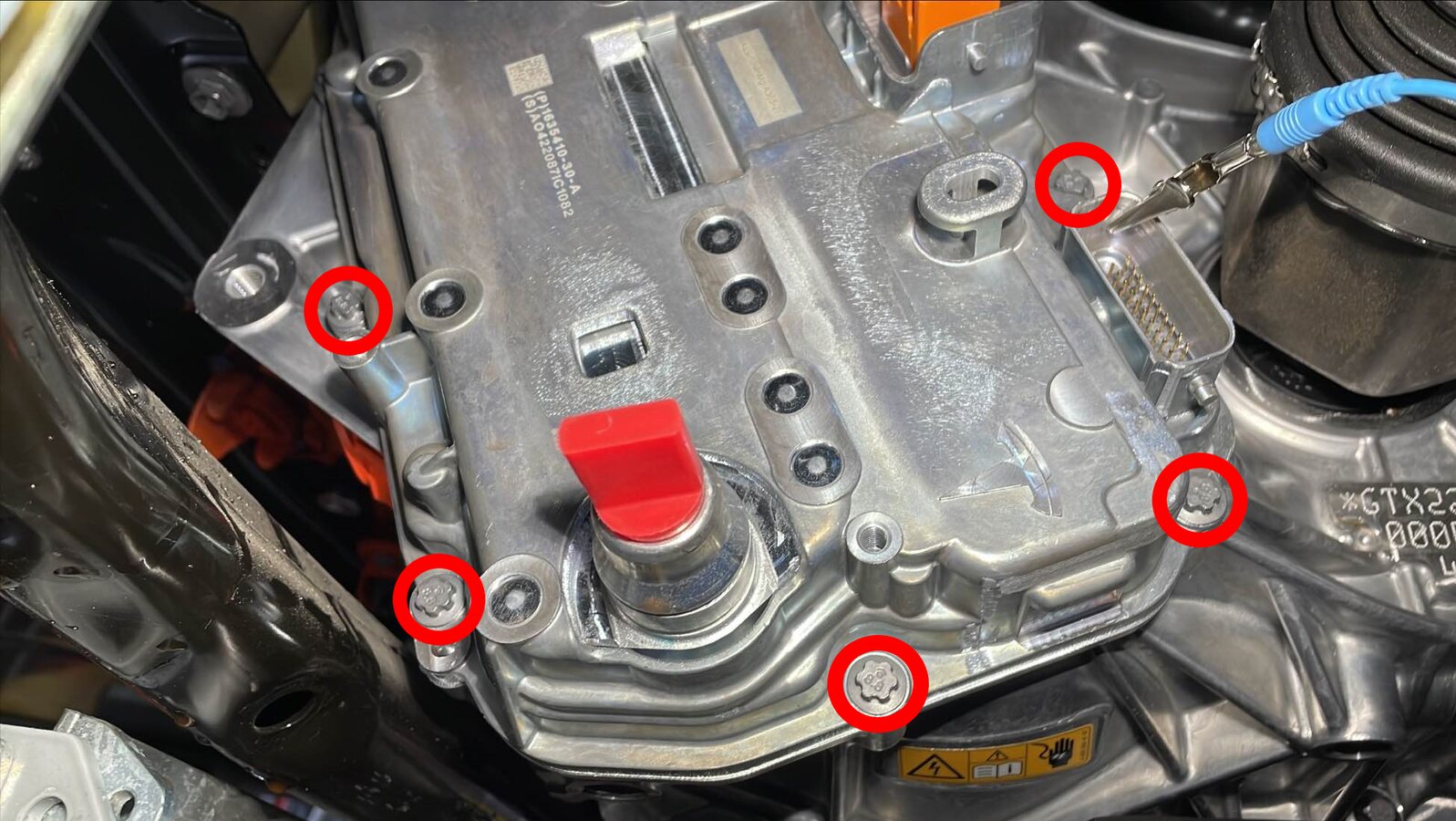

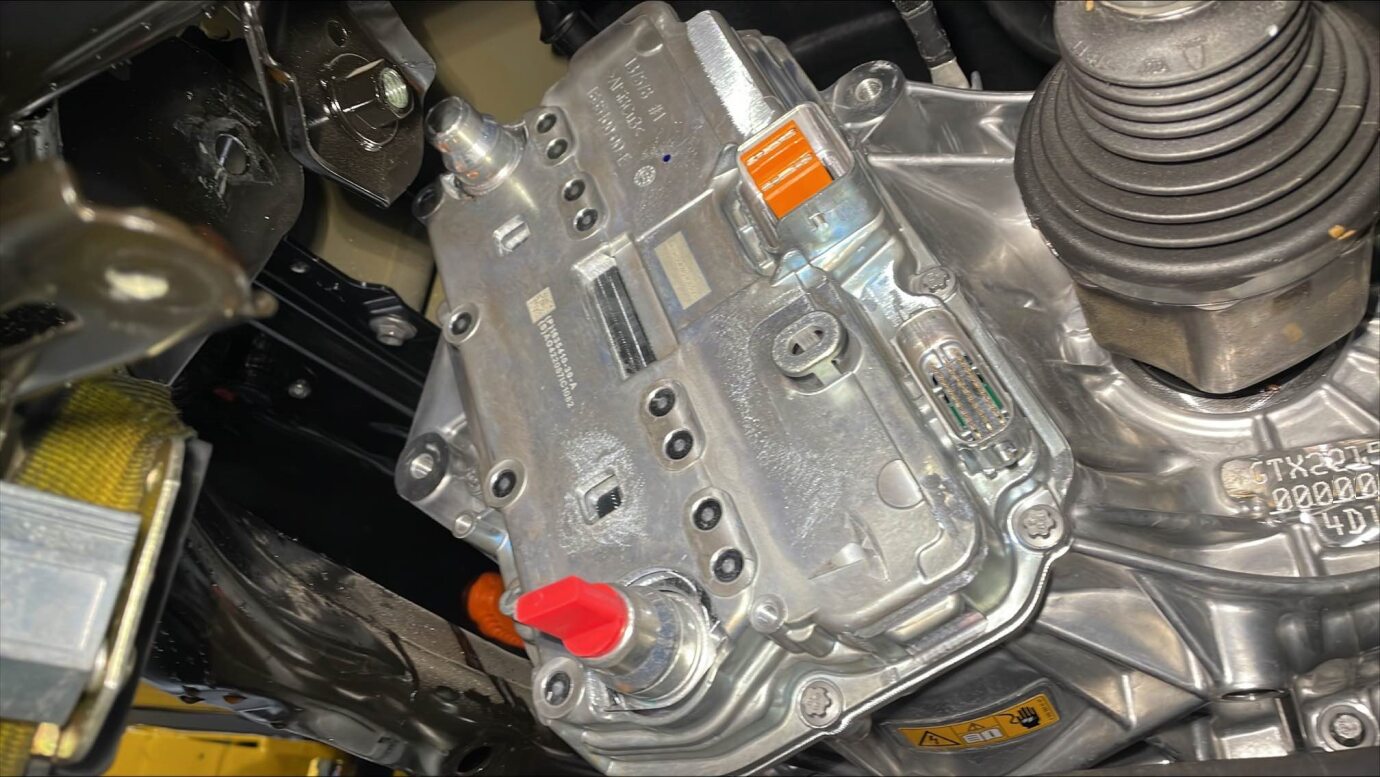

  35. 拆下并弃用将后驱动电机变流器固定到变速箱总成的螺栓（9 个）。
    提示
    推荐使用以下工具
    • 外梅花套筒 Plus EP10

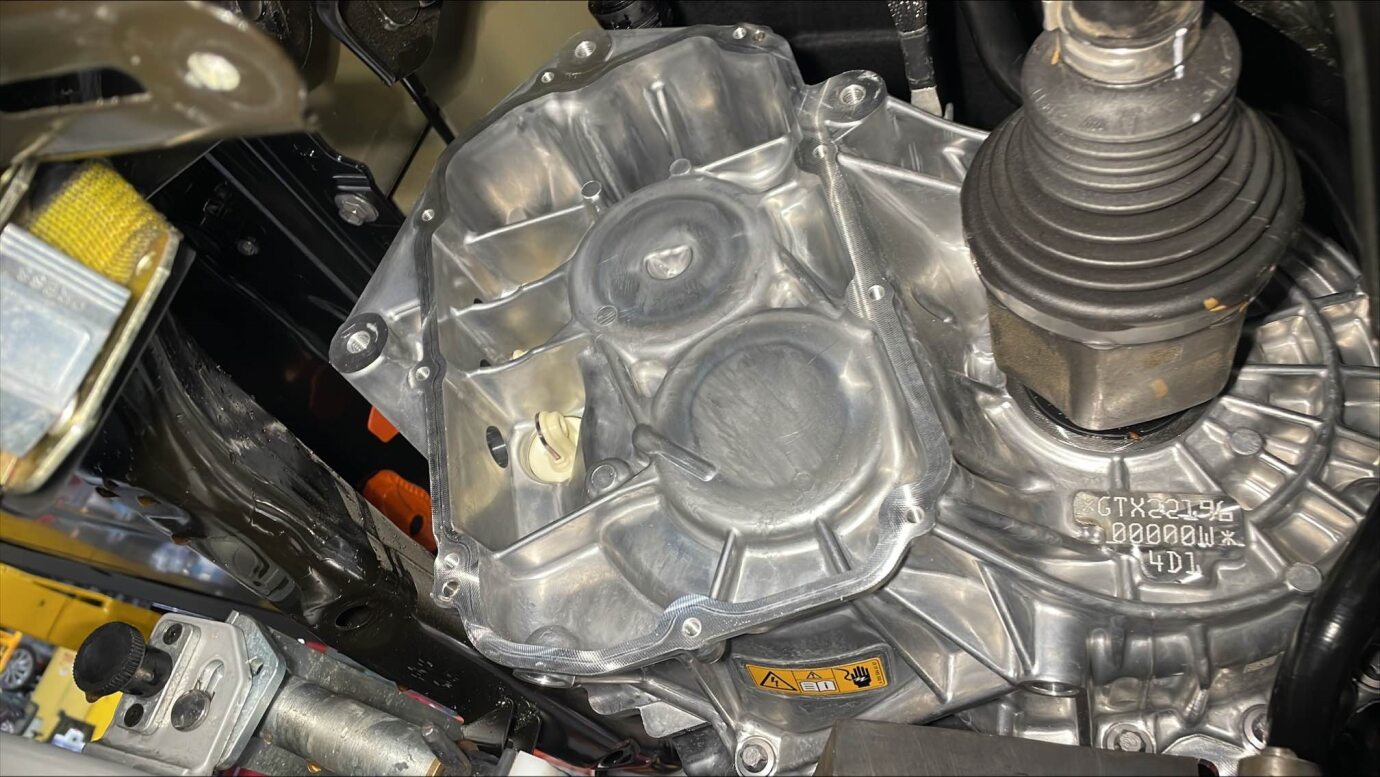

  36. 小心地将后驱动电机变流器从后驱动电机变速箱上拆下，然后向下移动变流器，并将其从后副车架与驱动电机之间移出。
    注
    拆卸变流器时注意请勿损坏变流器电路板。
  37. 取下变流器上的塞子，并排净冷却液。

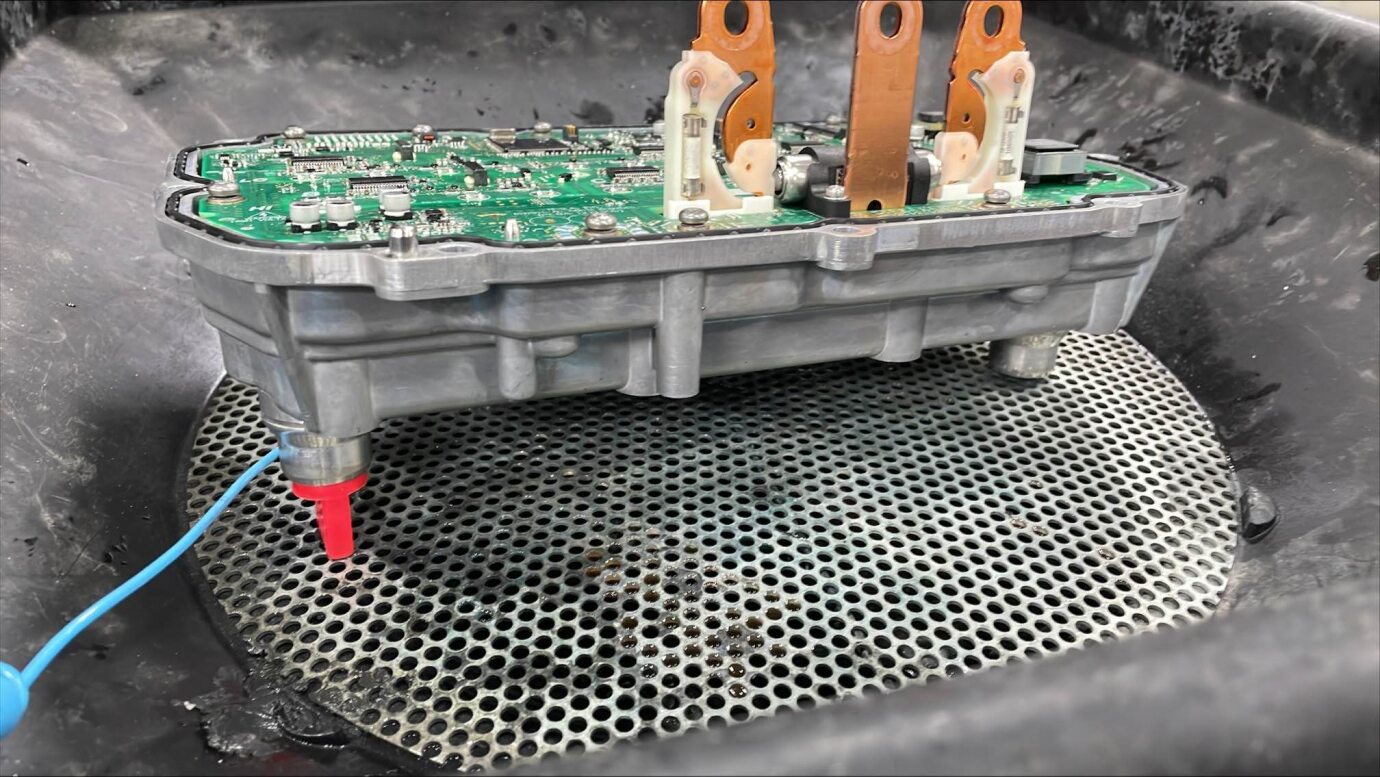

  38. 将后驱动电机变流器放置在静电放电 (ESD) 垫上，然后将静电放电 (ESD) 腕带夹从变流器外壳上取下。
    注

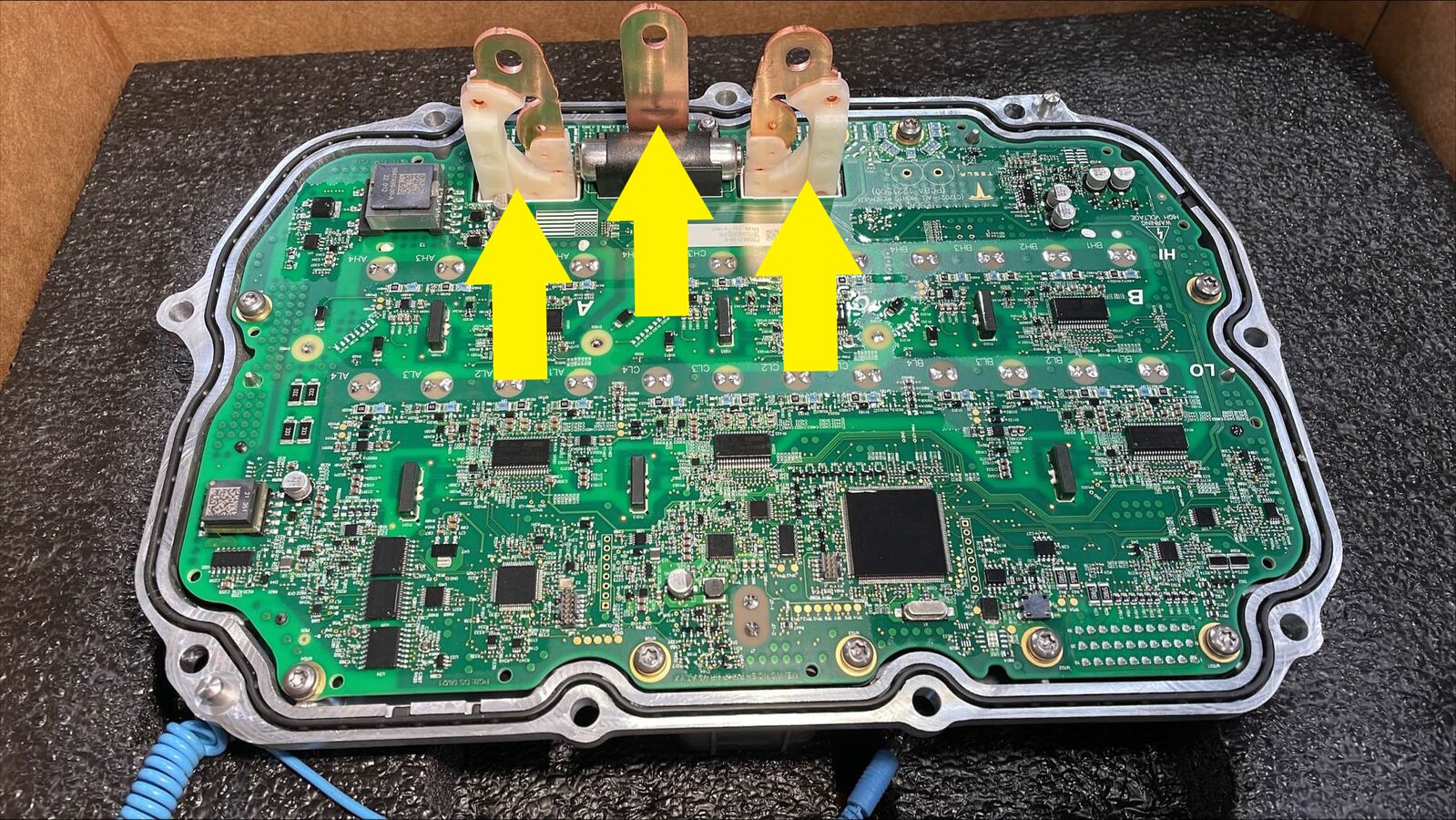

    变流器极易受损，放置时，请勿使正面朝向电路板。
  39. 如果驱动电机变流器烟火保险丝尚未引爆，请将驱动电机变流器作为危险材料处理。如果烟火保险丝已经引爆，请按照正常废弃物处理规定予以处理。
    注
    如果 Autodiag 给出烟火保险丝已经引爆的错误指示，而目视检查确认其并未引爆，请在 Autodiag 项下的“事件报告 (Report an Issue)”中列出驱动电机变流器的序列号。

安装

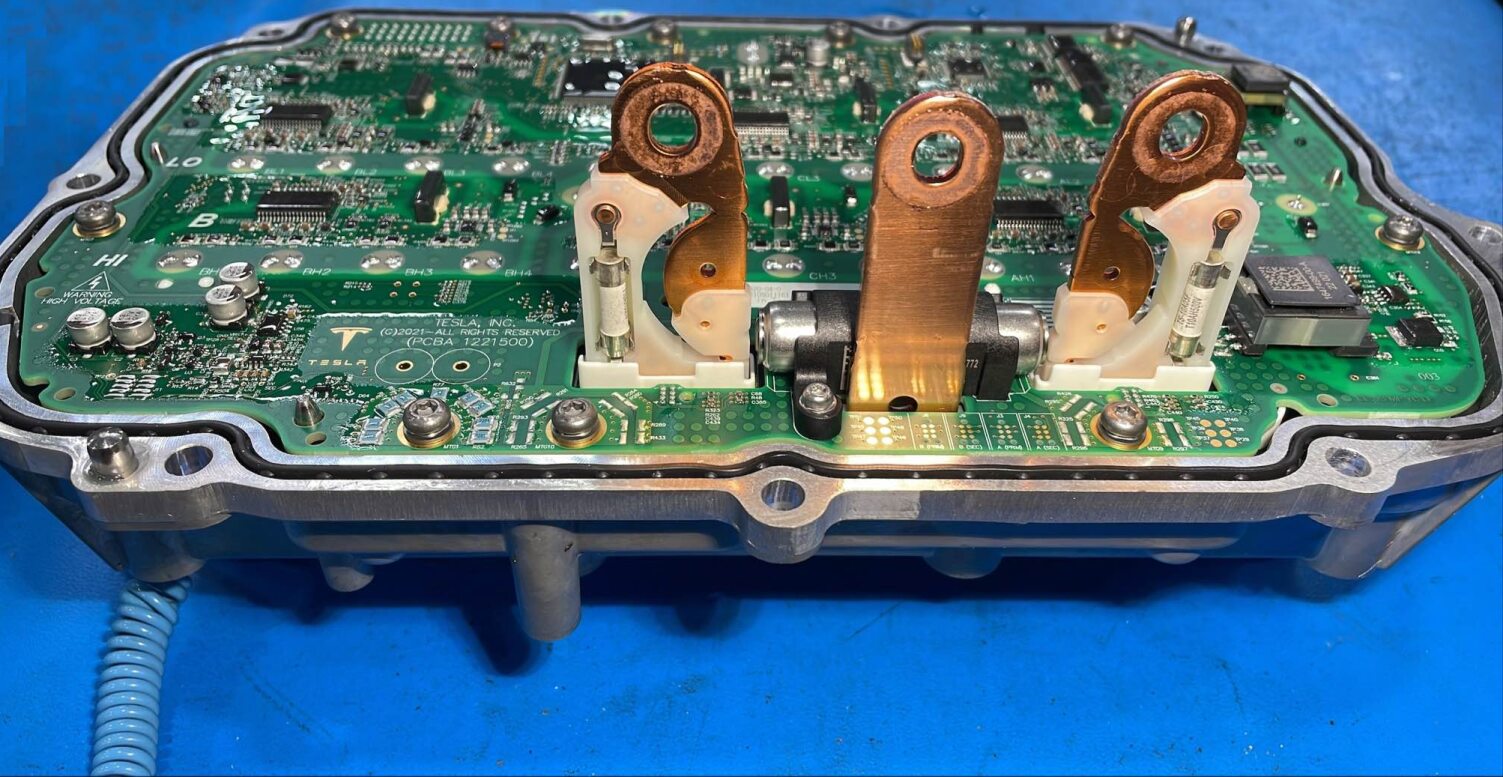

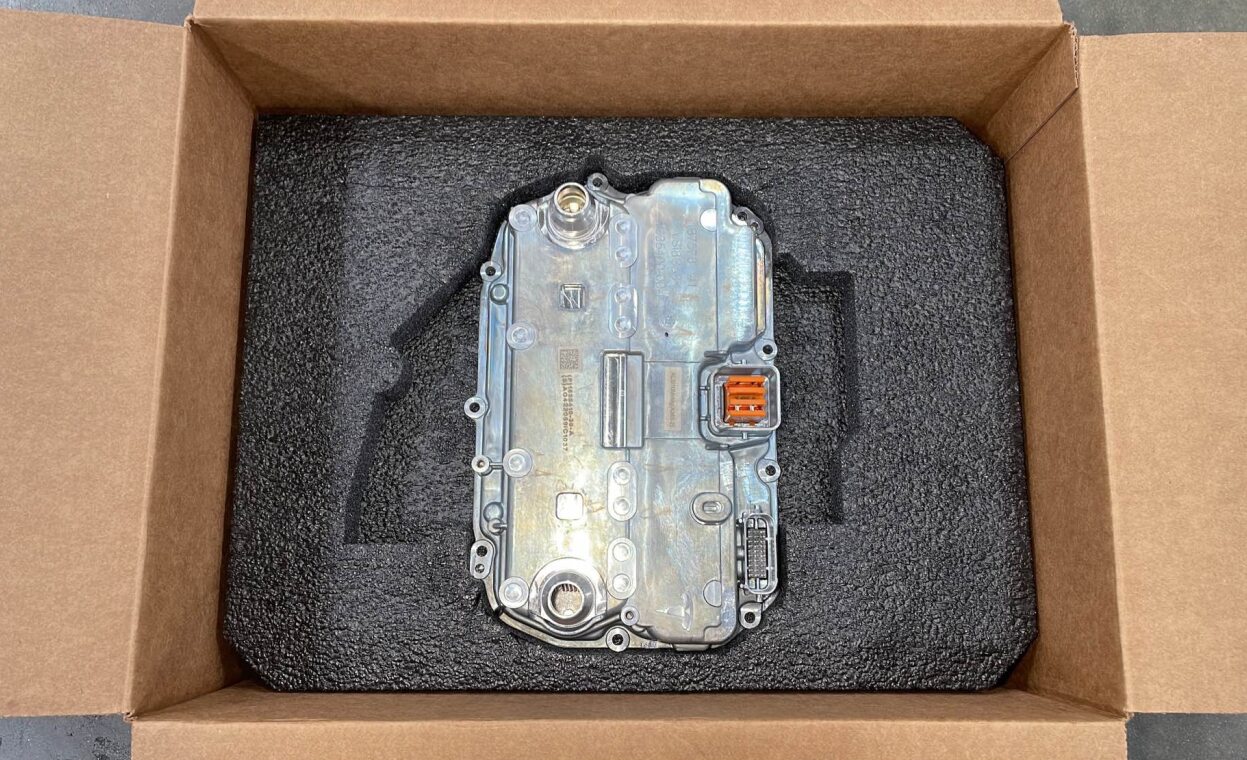

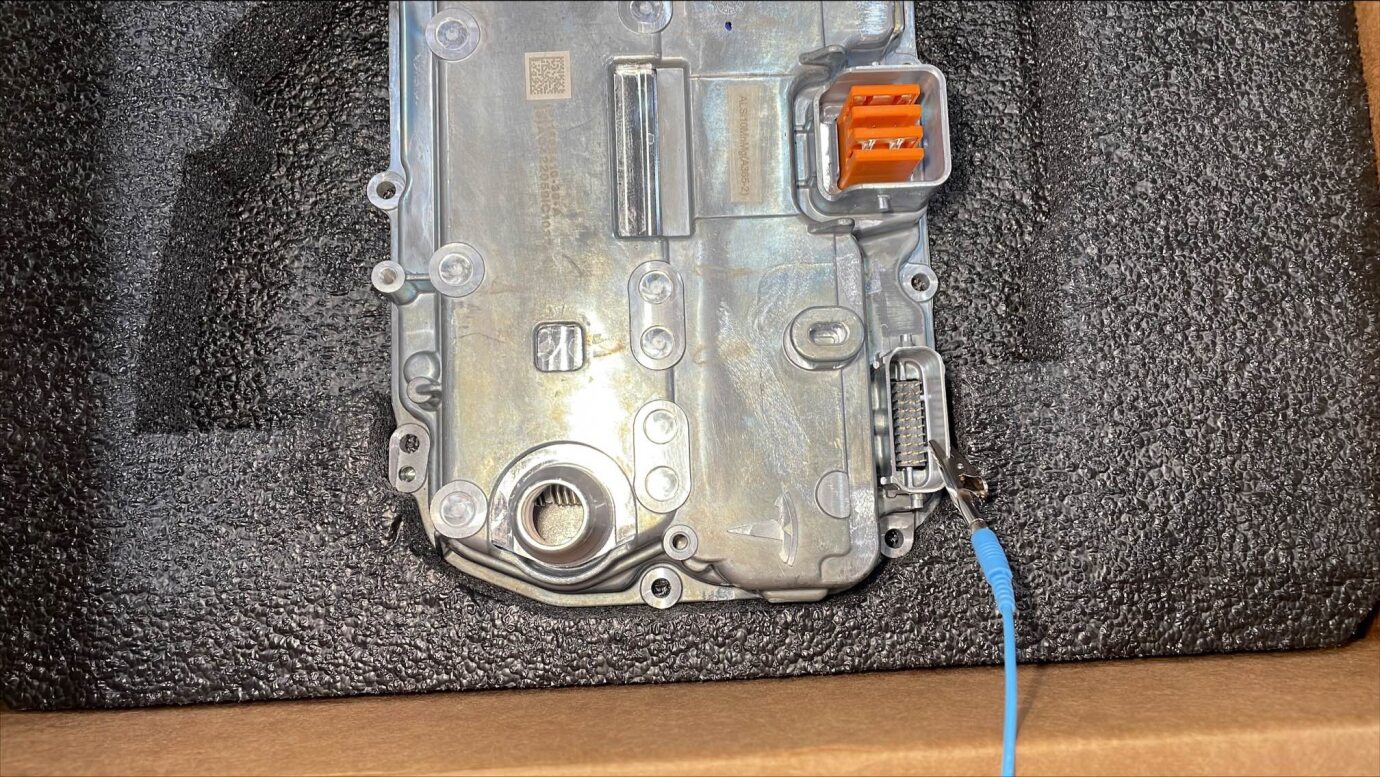

  1. 准备新的后驱动电机变流器并将静电放电 (ESD) 带固定到新的变流器外壳
  2. 使用异丙醇 (IPA) 湿巾清洁后驱动电机电机和新的后驱动电机变流器的相位端子，然后等待风干至少 1 分钟。

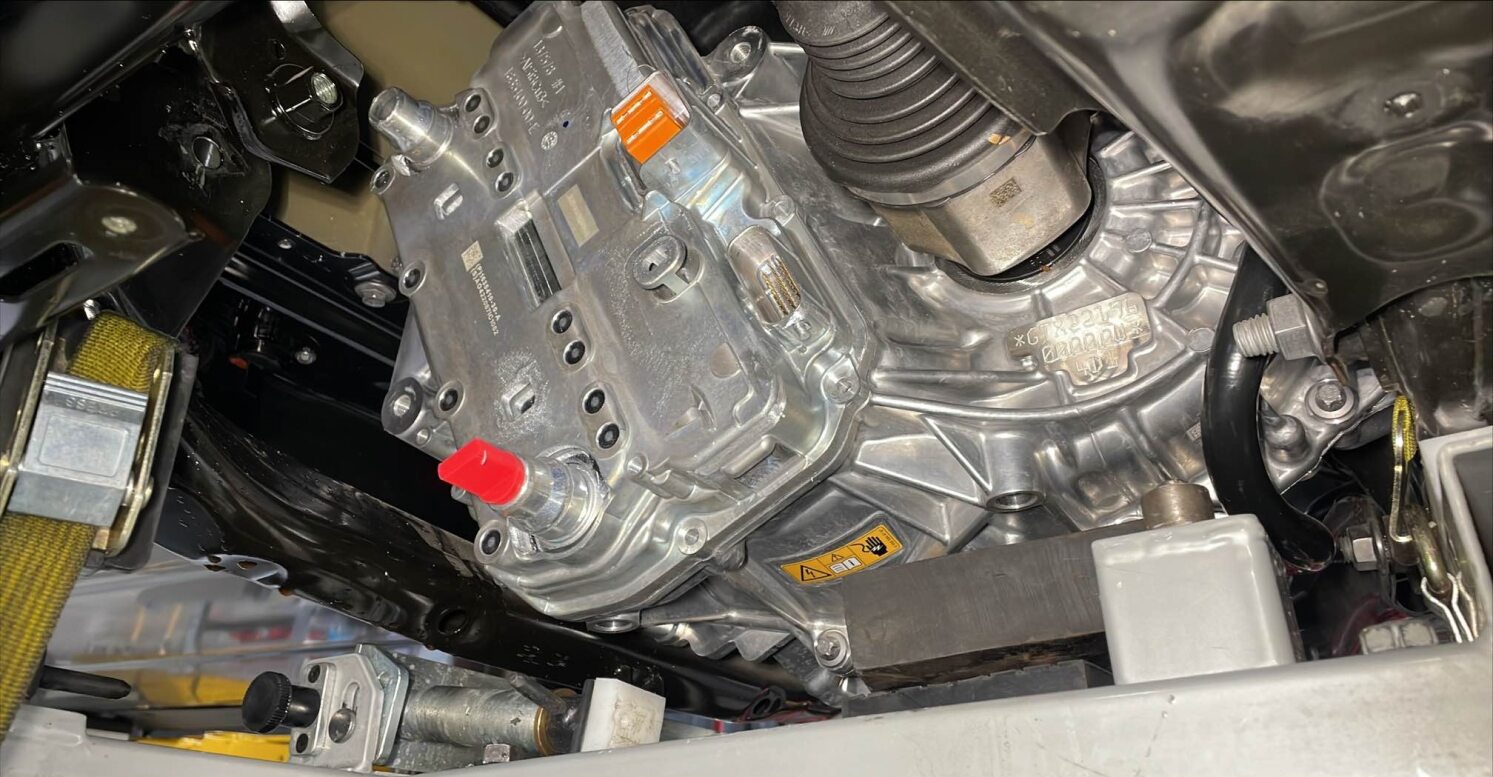

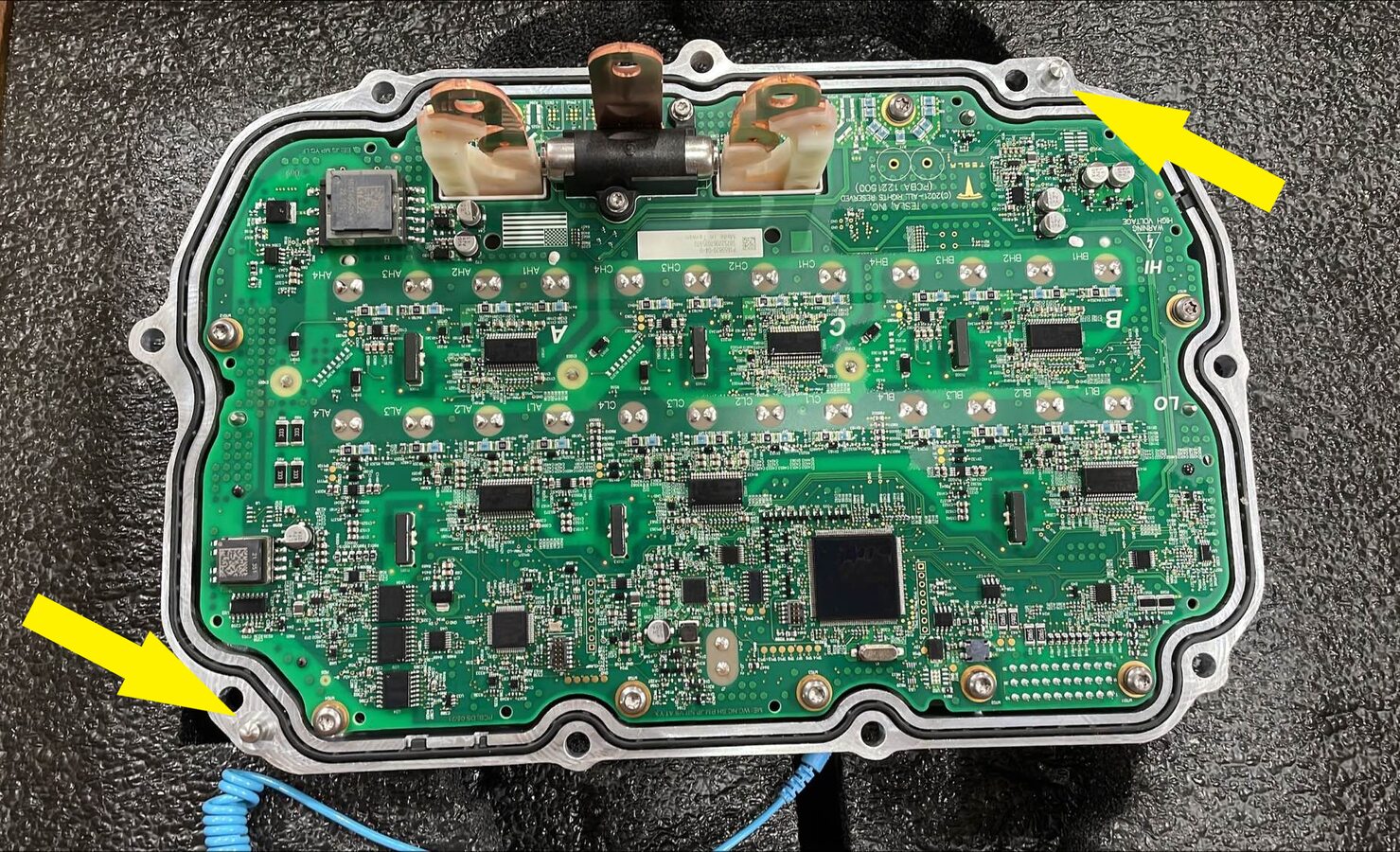

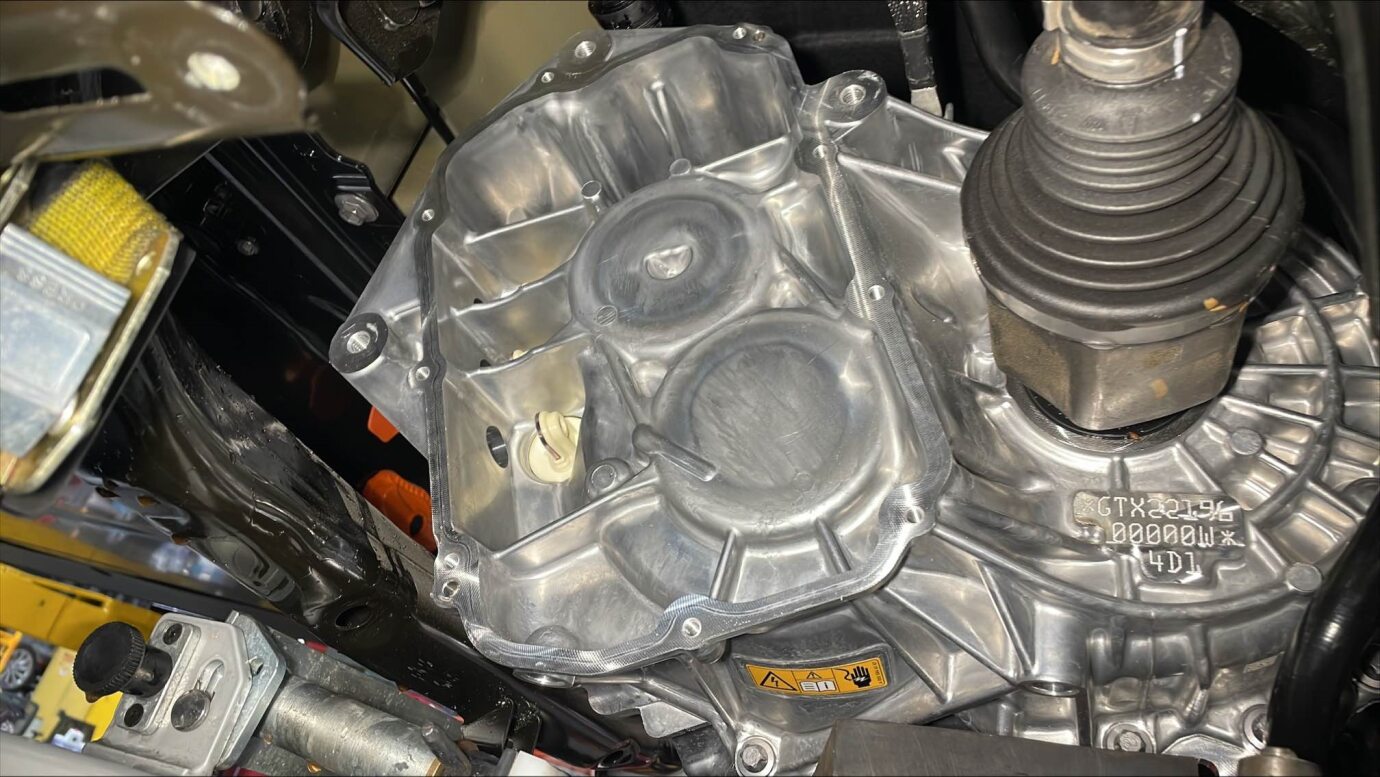

  3. 小心地将新的后驱动电机变流器安装在后副车架与后驱动电机之间，先向内放入，然后向上移动。将变流器与后驱动电机变速箱中的 2 个销子对齐，然后将变流器安装到变速箱上。
    警告
    安装变流器时注意请勿损坏变流器电路板。
    注
    安装期间，确保各个相位端子对齐。

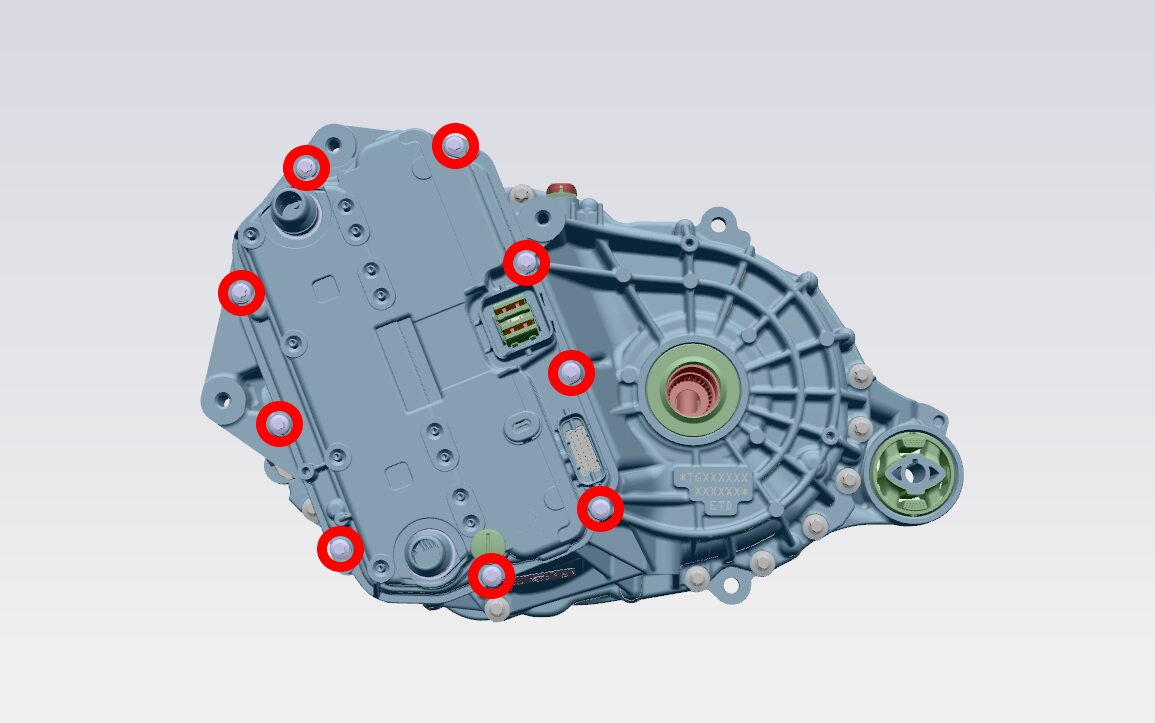

  4. 安装并手动拧紧新的螺栓（9 个）（1100020-00-A 或更高版本），将新的后驱动电机变流器固定到后驱动电机左侧变速箱。

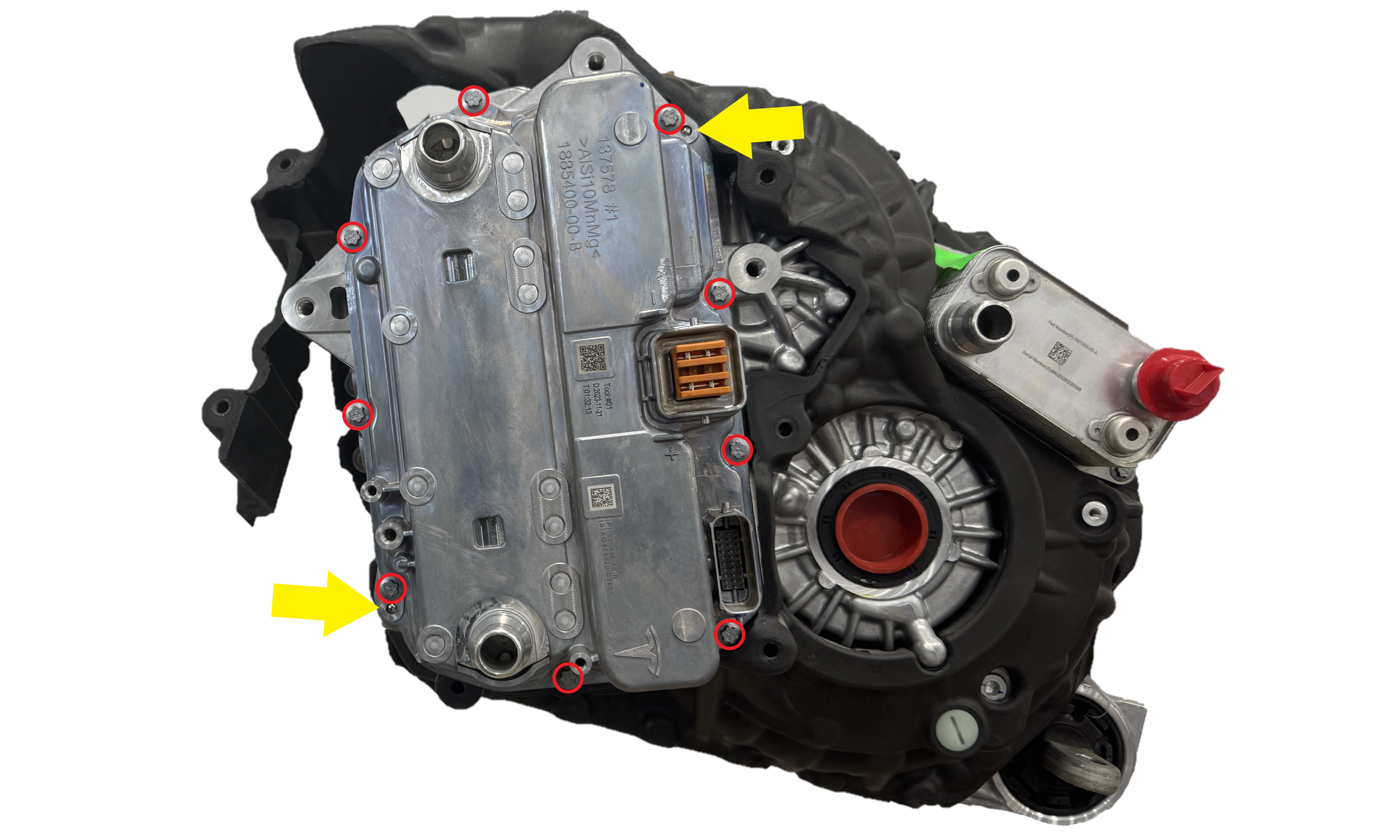

  5. 先紧固最靠近定位销的 2 个螺栓，然后紧固其余将新的后驱动电机变流器固定到后驱动电机变速箱的螺栓（7 个）。
    6 Nm (4.4 lbs-ft) + 20 deg
    提示
    推荐使用以下工具
    • 外梅花套筒 Plus EP10
  6. 安装并手动拧紧新的螺栓（3 个）（112246-00-A 或更高版本），将后驱动电机电机三相端子固定到新的后驱动电机变流器三相端子。
  7. 紧固将后驱动电机电机三相端子固定到新的后驱动电机变流器三相端子的螺栓（3 个）。
    警告
    如果有任何螺栓掉入变速箱外壳内，必须将其取出。
    注
    先将螺栓拧至 12.5 Nm，然后回退 180 度，最后再紧固至 5 Nm + 40 度。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  8. 使用 KAF 1 变速箱油稍稍润滑后驱动电机变速箱的反相盖板孔，如果要安装新的反相盖板，则稍稍润滑盖板的 O 型环。
  9. 将反相盖板装入后驱动电机变速箱，然后安装将盖板固定到变速箱的螺栓 (x2)。
    14 Nm (10.3 lbs-ft)
    提示
    推荐使用以下工具
    • 外梅花套筒 Plus EP10
  10. 安装新的反相盖板标签。
  11. 将静电放电 (ESD) 腕带从变流器上拆下。
  12. 执行变流器漏气测试。请参阅 逆变器漏液测试 (Inspection)。
  13. 将 NVH 罩安装到后驱动电机上，然后顺时针转动卡子，将其紧固。
  14. 安装后驱动电机支座。请参阅 支座总成 - 后驱动电机系统 - 左侧（第四代） ((拆卸和更换))。
  15. 安装后驱动电机高压线束总成。请参阅 高压线束总成 - 后驱动电机系统 ((拆卸和更换))。
  16. 确认后驱动电机逻辑连接器无冷却液渗漏，然后紧固连接器。
  17. 紧固后驱动电机逻辑连接器卡子。
  18. 将冷却液排放容器放置在高压电池左后侧下方。
  19. 安装后驱动电机变流器入口软管。请参阅 软管（动力总成） - 后驱动电机系统逆变器入口 ((拆卸和更换))。
  20. 安装高压电池滑板。请参阅 防滑板 - 后 - 高压电池 ((拆卸和更换))。
  21. 安装将冷却液软管固定到左右剪力板的卡子（4 个）。
  22. 将左右末端连杆与后平衡杆对齐。
    注
    为获得安装后连杆的正确角度，可能需要将后平衡杆向上/向下移动。
  23. 安装新的螺母，将平衡杆固定到左右末端连杆。使用油性记号笔标记螺母。
    注
    使用六角扳手反向固定球头。
    提示
    推荐使用以下工具
    • 15 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  24. 将右副车架线束夹（2 个）安装到车身上。
  25. 连接右副车架线束连接器。
  26. 将车辆降至适宜的作业高度，然后将举升机置于锁止位。
  27. 安装将后驱动电机接地带固定到车辆的螺母。
    10 Nm (7.4 lbs-ft)
    注
    螺母位于左后轮罩区域。重新安装好垫片（如配备）。
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 10 毫米 12 角深套筒
  28. 安装后饰板总成。请参阅 保险杠饰板总成 - 后（拆卸和安装） ((拆卸和安装))。
  29. 安装左侧和右侧后悬架护板。请参阅 盖板 - 后悬架 - 左侧 ((拆卸和更换))。
  30. 拆下后流线型护板，请参阅流线型护板 - 后底板 ((拆卸和更换))。
  31. 安装第二排座椅下部座垫。请参阅 坐垫 - 第二排座椅 ((拆卸和更换))。
  32. 执行冷却系统真空重新加注程序。请参阅 冷却系统 - 真空再充注 (Test/Adjust)。
  33. 连接低压电源。请参阅 低压电源 - 锂离子（断开和连接）。

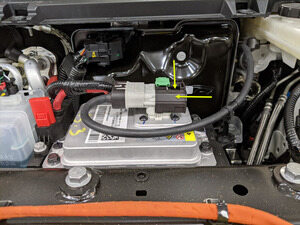

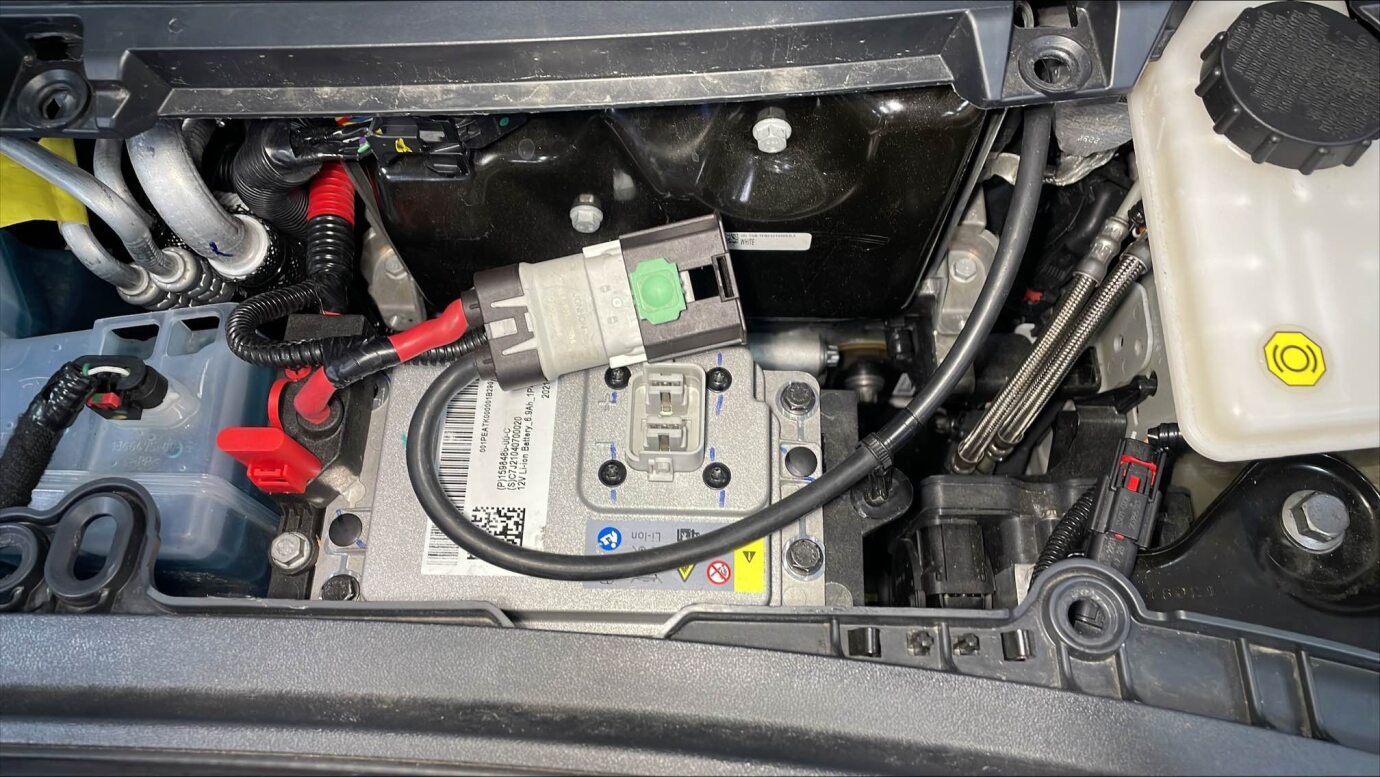

  34. 连接一个低压维护设备。请参阅 低压维护器（连接和断开） (Maintenance)。
  35. 将装有 Toolbox 的笔记本电脑与车辆相连请参阅 Toolbox（连接和断开）。
    注
    成功连接后，“维护模式增强版”将启用，触摸屏上会出现“维护模式增强版”水印。
  36. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击High Voltage > Procedures > Rear Drive Inverter Replacement > Stop Fluid Fill/Drain，点击Run，然后等待例行程序完成。
  37. 点击Restore Bootloader Data，点击Run，然后等待例行程序完成。
  38. 点击CAN Redeploy，点击Run，然后等待例行程序完成。
  39. 点击Restore Application Data，点击 Run，然后等待例行程序完成。
  40. 点击Coolant Air Purge，点击 Run，然后等待例行程序完成。
  41. 点击Thermal system Test，点击Run，然后等待例行程序完成。
  42. 断开低压维护设备。请参阅 低压维护器（连接和断开） (Maintenance)。
  43. 检查冷却液液位，必要时加满，然后安装冷却液罐罐盖。
    注
    确保冷却液液位处于 "Max" 线处。

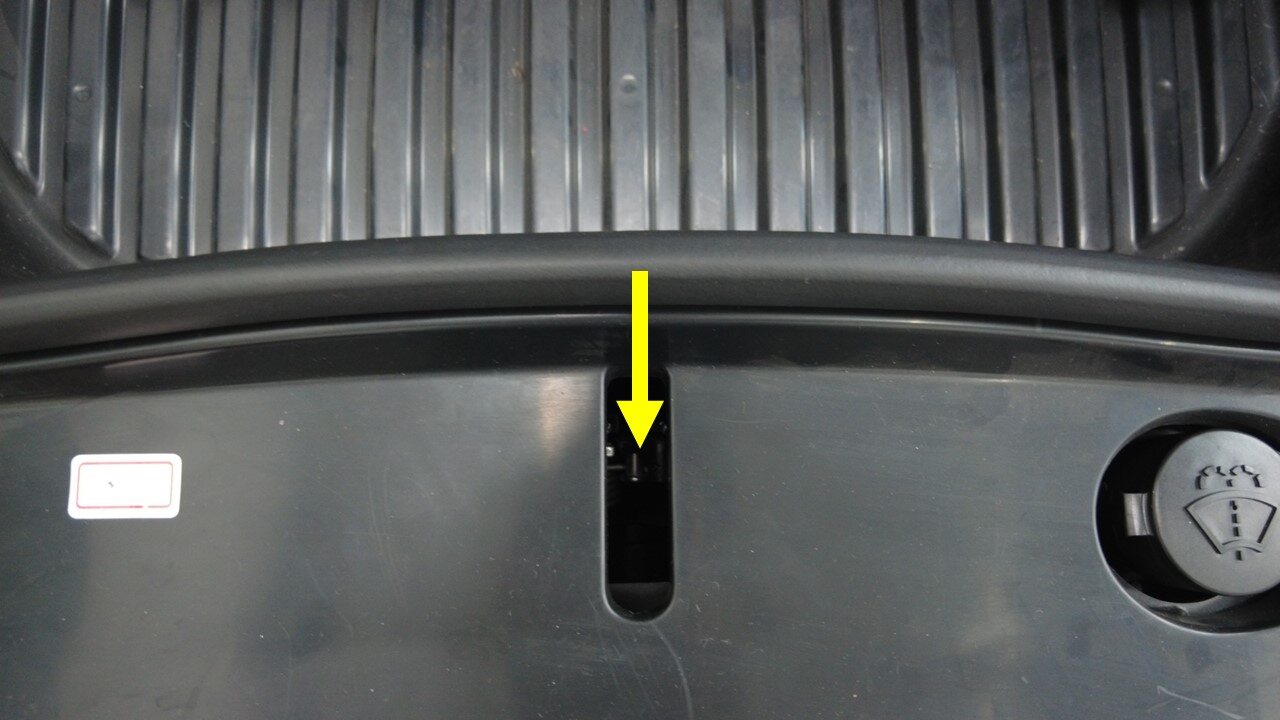

  44. 手动接合前备箱盖闩锁。
    注
    手动接合前备箱盖闩锁以执行解析器错误学习步骤。

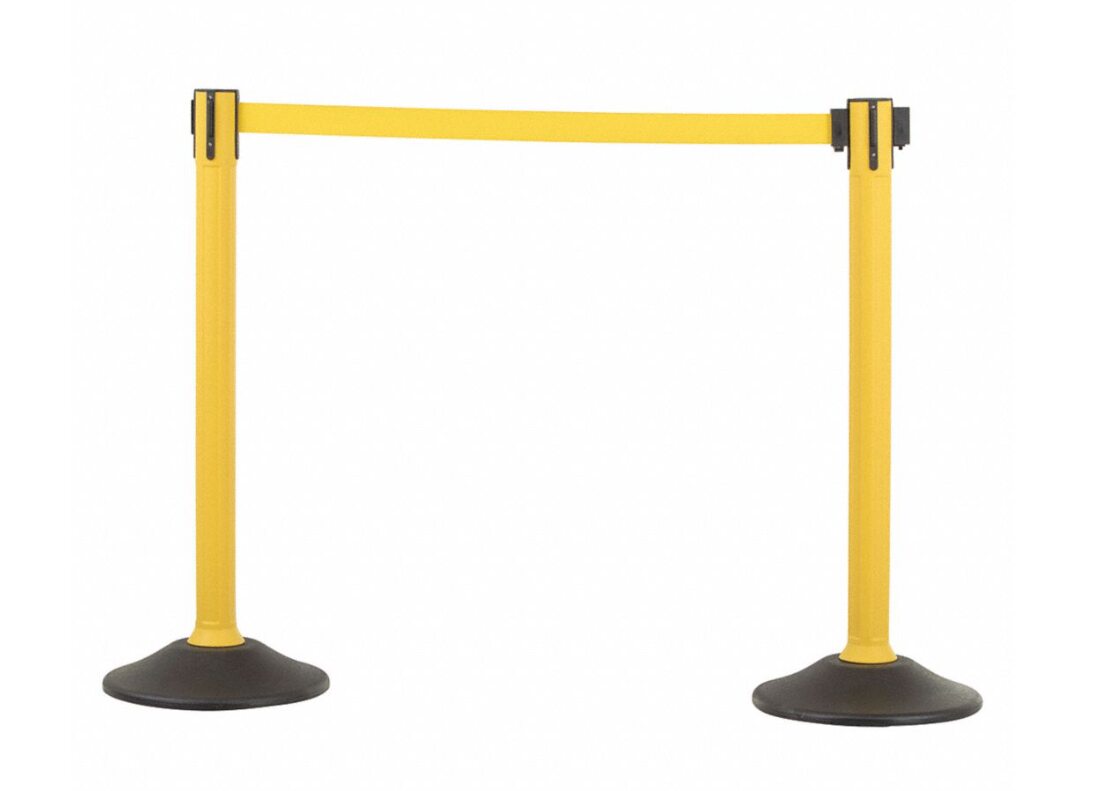

  45. 在解析器错误学习步骤前，围绕车辆放置支柱，设定安全边界。
    注
    使用安全支柱将车辆隔离开，再将车辆停至举升机上。
  46. 踩下制动踏板以打开驱动导轨。
  47. 点击Resolver Error Learn，点击Run，然后等待例行程序完成。
  48. 退出“维护模式”。请参阅 维护模式。
  49. 断开笔记本电脑与车辆的连接请参阅 Toolbox（连接和断开）。
  50. 安装后轮毂。请参阅 轮毂总成（拆卸和安装）。
  51. 在解析器错误学习步骤完成后，拆下车辆周围的安全支柱。
  52. 安装新鲜空气进气槽。请参阅 新风槽总成 - HVAC ((拆卸和更换))。
  53. 安装前备箱后挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
  54. 升起所有车窗并关闭所有车门。
  55. 将车辆从举升机上移走。
  56. 请参阅“定位要求”表，以确定是否需要 EPAS 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅 定位要求 - 悬架。
