麦克风 - 电话通讯 - 顶篷 ((拆卸和更换))

校正代码 1520010072 FRT 0.78 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-09-20: 添加了断开/连接低压电源的步骤。

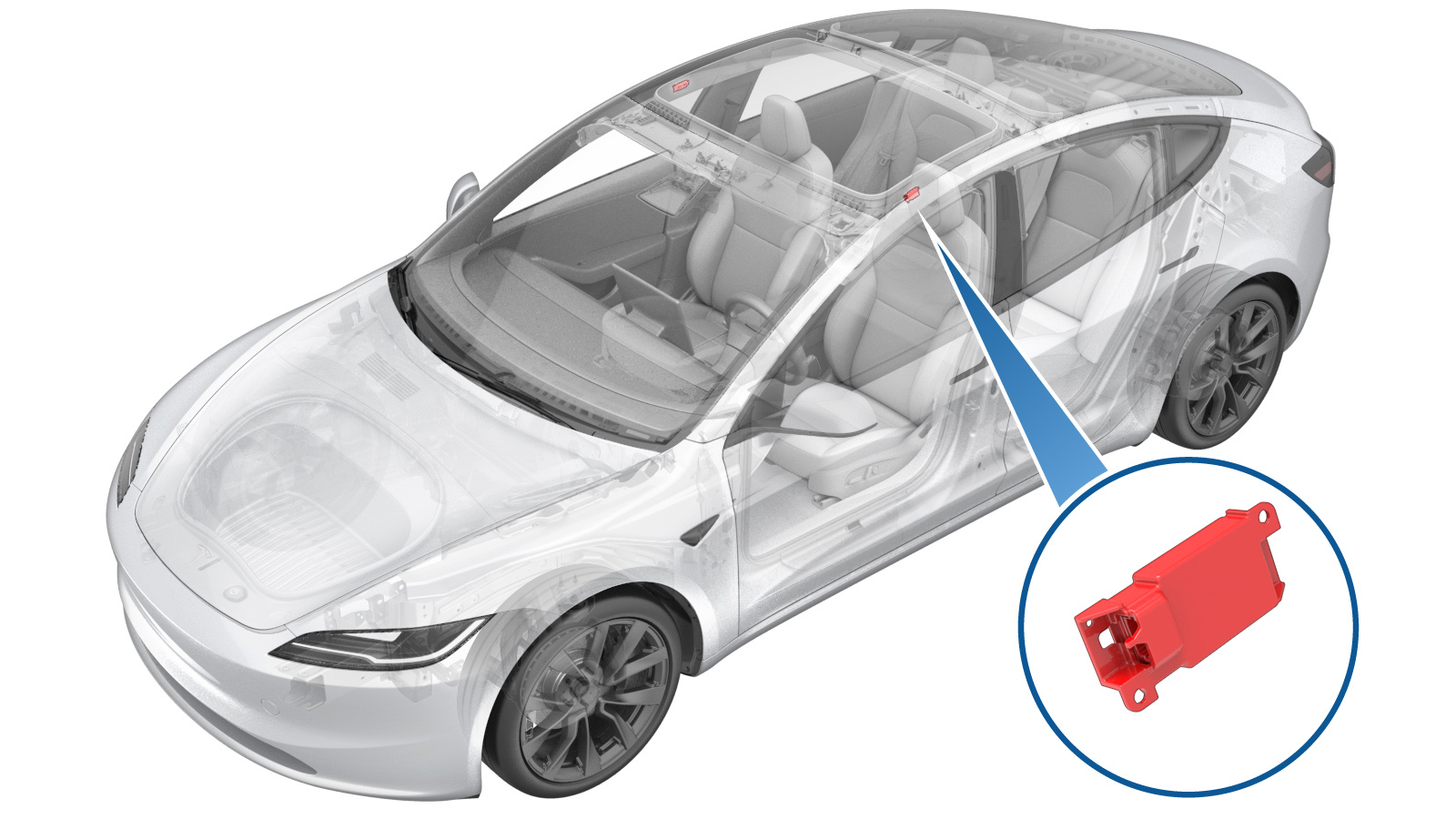

扭矩规格

表 1. 扭矩规格： 麦克风 - 电话通讯 - 顶篷 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注

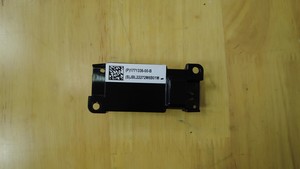

将左前顶篷麦克风固定到顶篷的螺栓（2 个）
0.3 Nm (3 lbs-in)
  • 梅花 T10 批头
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
 更换

拆卸

  1. 拆卸前备箱后部挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
  2. 拆卸仪表板左侧端盖。请参阅 端盖 - 仪表板 - 左侧 ((拆卸和更换))。
  3. 拆下 A 柱左侧上部饰板。请参阅 饰板 - 上 - A 柱 - 左侧 ((拆卸和更换))。
  4. 拆下左侧遮阳板。请参阅 遮阳板总成 - 左侧 ((拆卸和更换))。
  5. 拆卸摄像头下盖。请参阅 摄像头下部盖板 - 车内后视镜 ((拆卸和更换))。
  6. 拆卸后视镜。请参阅 后视镜 - 车内 ((拆卸和更换))。
  7. 重复第2步至第4步，完成车辆右侧相关操作。
  8. 拆下第二排座椅左侧侧部承梁。请参阅 肘板 - 第二排座椅 - 左侧 ((拆卸和更换))。
  9. 拆下第二排座椅下部座垫。请参阅 坐垫 - 第二排座椅 ((拆卸和更换))。
  10. 拆下左侧 A 柱下部饰板。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
  11. 拆下 B 柱左侧下部饰板。请参阅 饰板 - 下 - B 柱 - 左侧 ((拆卸和更换))。
  12. 拆下左侧 B 柱中部饰板。请参阅 饰板 - 中 - B 柱 - 左侧 ((拆卸和更换))。
  13. 拆卸左侧 B 柱上饰板。请参阅 饰板 - 上 - B 柱 - 左侧 ((拆卸和更换))。
  14. 对车辆右侧重复第8步和第10至13步。
  15. 断开低压电源。请参阅 低压电源 - 锂离子（断开和连接）。

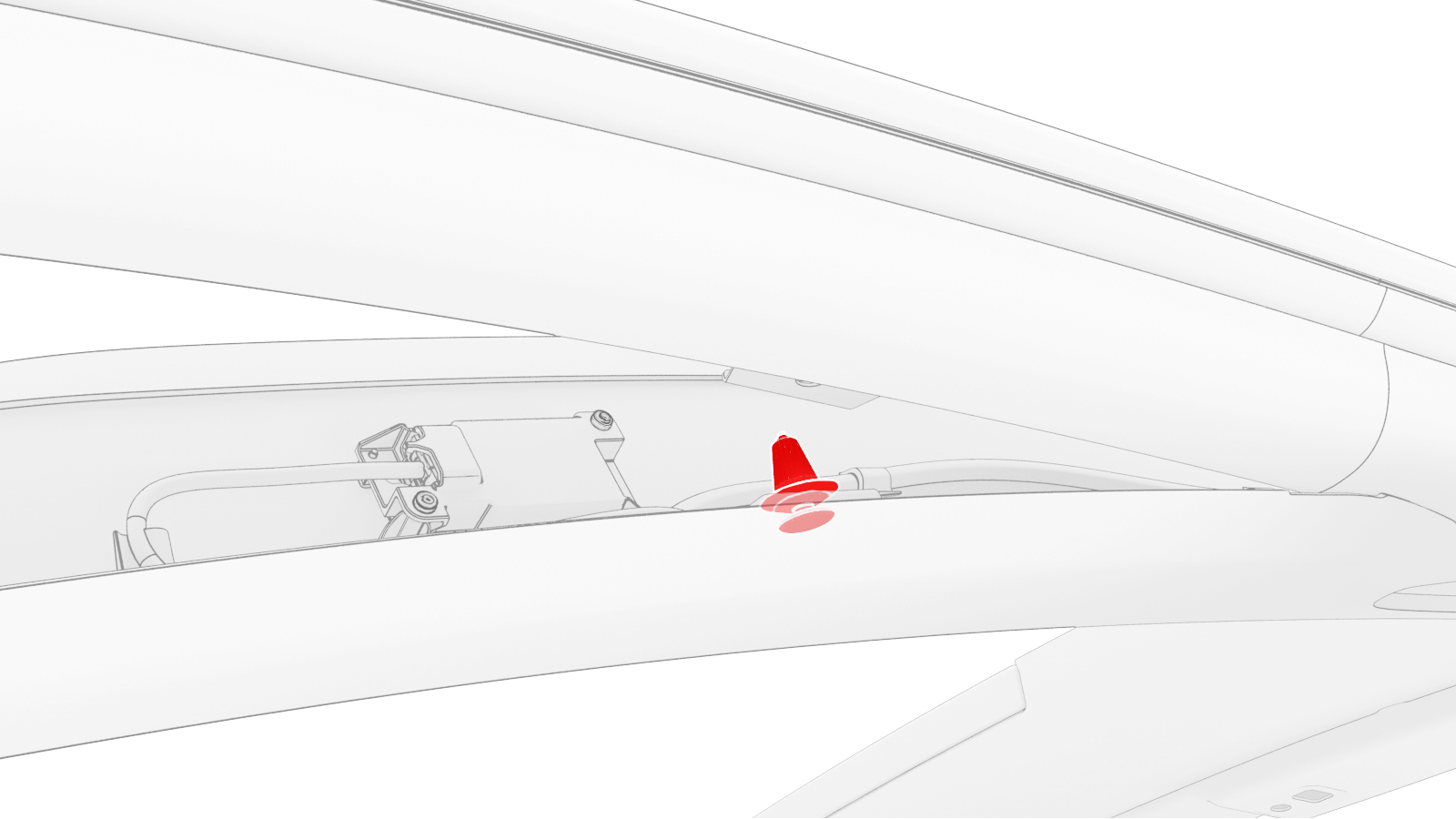

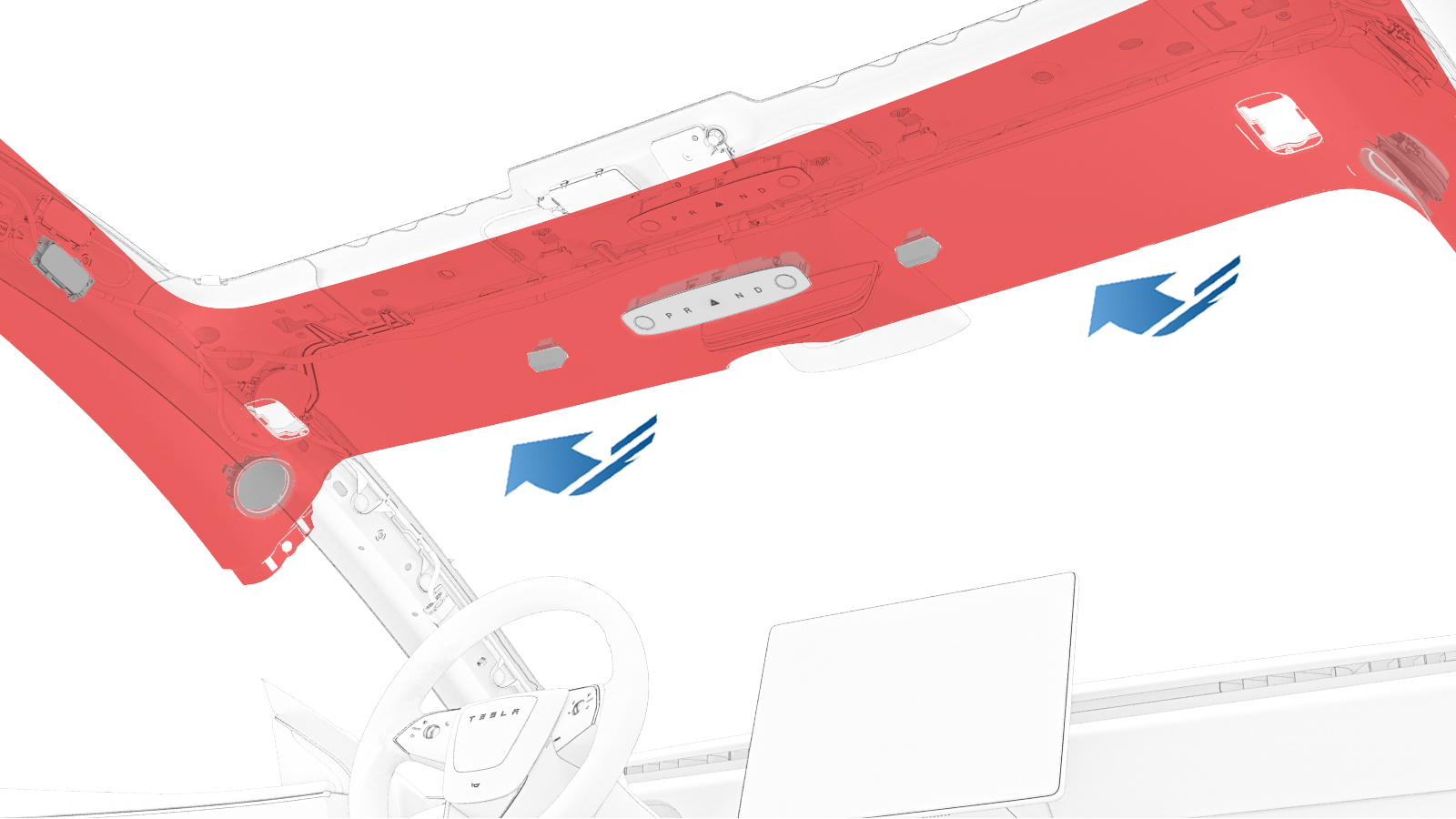

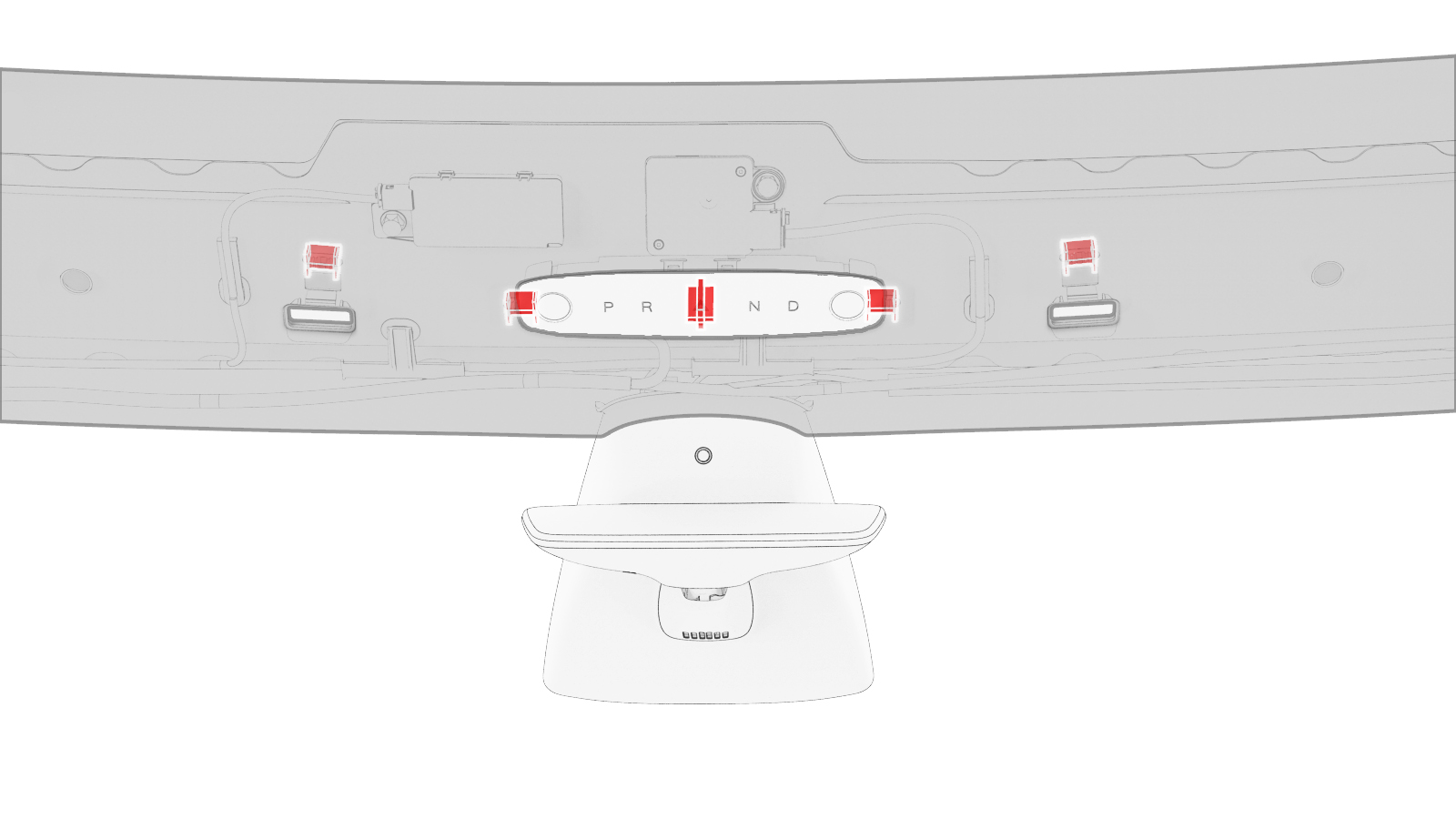

  16. 松开将顶篷前部固定到车辆的卡子（6 个）和定位销。
    注
    松开卡子时，注意请勿弯折顶篷。
    注
    如果松开金属卡子时不慎将其损坏，需更换新的金属卡子。

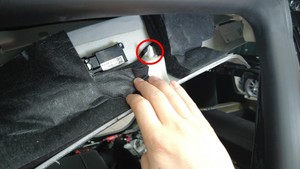

  17. 将电气连接器从左前顶篷麦克风上断开。

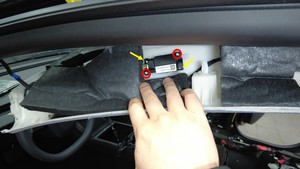

  18. 拆卸将左前顶篷麦克风固定到顶篷的螺栓（2 个），然后从车辆上拆下麦克风。
    提示
    推荐使用以下工具
    • 梅花 T10 批头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
    • 棘轮/扭矩扳手

安装

  1. 将左前顶篷麦克风放置到顶篷内，然后安装将麦克风固定到顶篷的螺栓（2 个）。
    0.3 Nm (3 lbs-in)
    提示
    推荐使用以下工具
    • 梅花 T10 批头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
    • 棘轮/扭矩扳手
  2. 将电气连接器连接到左前顶篷麦克风上。

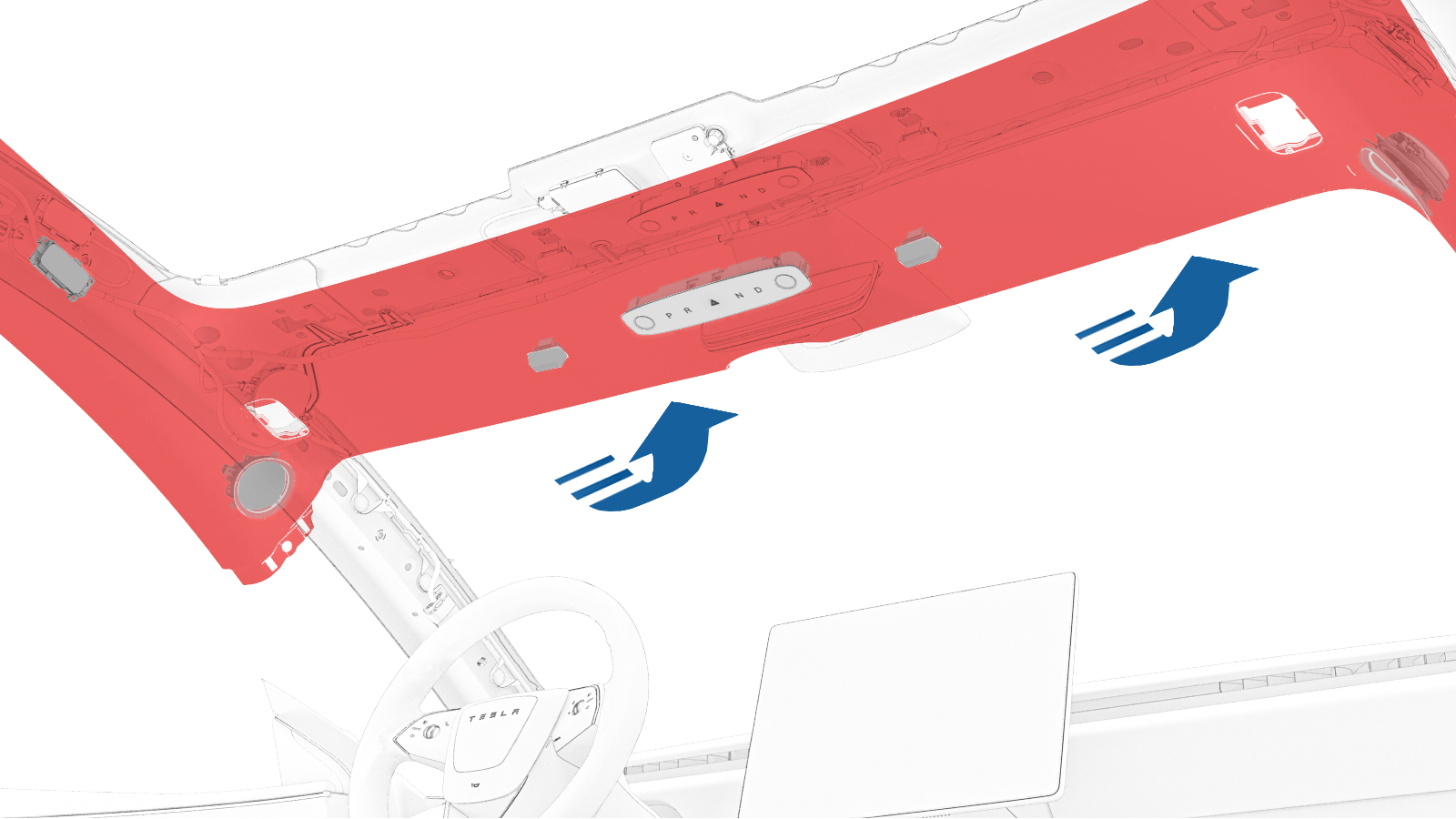

  3. 将顶篷前部定位销与卡槽对齐，然后安装将顶篷前部固定到车辆的卡子（6 个）。
    注
    确保车门密封条正确覆盖在左侧 B 柱上饰板上。
  4. 安装后视镜。请参阅 后视镜 - 车内 ((拆卸和更换))。
  5. 安装摄像头下盖。请参阅 摄像头下部盖板 - 车内后视镜 ((拆卸和更换))。
  6. 安装左侧 A 柱上饰板。请参阅 饰板 - 上 - A 柱 - 左侧 ((拆卸和更换))。
  7. 安装左侧遮阳板。请参阅 遮阳板总成 - 左侧 ((拆卸和更换))。
  8. 重复第 6 步和第 7 步，完成车辆右侧操作。
  9. 连接低压电源。请参阅 低压电源 - 锂离子（断开和连接）。
  10. 安装 B 柱左侧上部饰板。请参阅 饰板 - 上 - B 柱 - 左侧 ((拆卸和更换))。
  11. 安装左侧 B 柱中部饰板。请参阅 饰板 - 中 - B 柱 - 左侧 ((拆卸和更换))。
  12. 安装 B 柱左侧下部饰板。请参阅 饰板 - 下 - B 柱 - 左侧 ((拆卸和更换))。
  13. 安装左侧 A 柱下部饰板。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
  14. 安装左侧仪表板端盖板。请参阅 端盖 - 仪表板 - 左侧 ((拆卸和更换))。
  15. 重复第 9步至第13步，完成车辆右侧相关操作。
  16. 安装第二排座椅下部座垫。请参阅 坐垫 - 第二排座椅 ((拆卸和更换))。
  17. 安装第二排座椅左侧和右侧侧部承梁。请参阅 肘板 - 第二排座椅 - 左侧 ((拆卸和更换))。
