开关 - 车窗 - 驾驶位 ((拆卸和更换))

校正代码 1513021412 FRT 0.30 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

2026-01-30: 添加了拆卸和安装开关线束的步骤。

警告

本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。

拆卸

拆下左前车门饰板。请参阅车门饰板总成，左前 ((拆卸和安装))。
拆卸左前车门 NVH 垫。请参阅车门饰板，NVH 垫块，左前 ((拆卸和更换))。

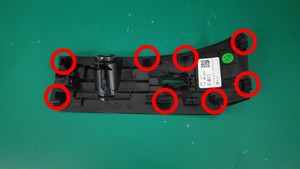

使用塑料饰板工具松开将左前下部螺栓帽固定到左前车门饰板的卡子（8 个）。
松开将线束连接器固定到螺栓帽的卡子（2 个）。

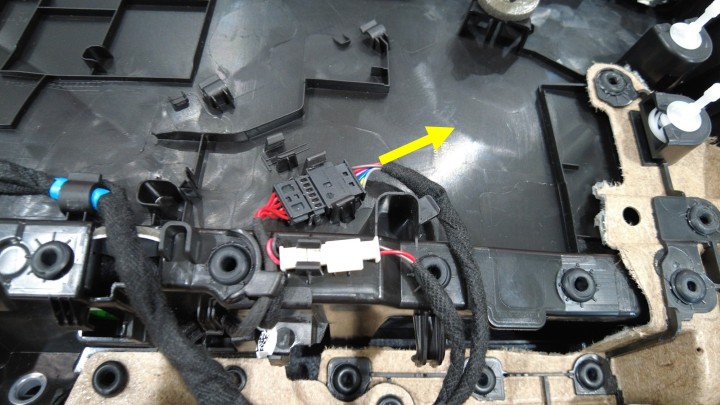

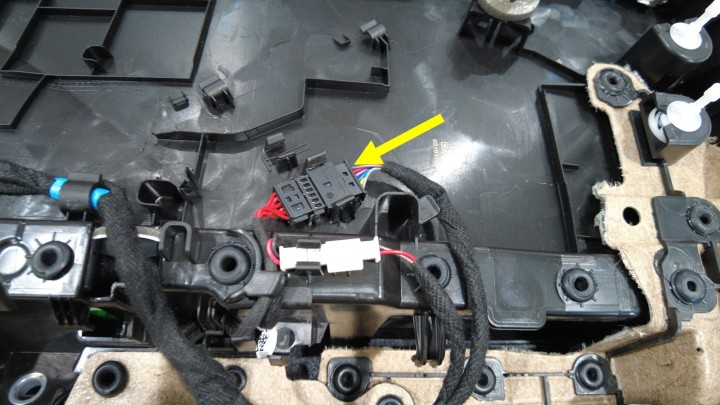

断开左前驾驶位车窗开关上的开关连接器。

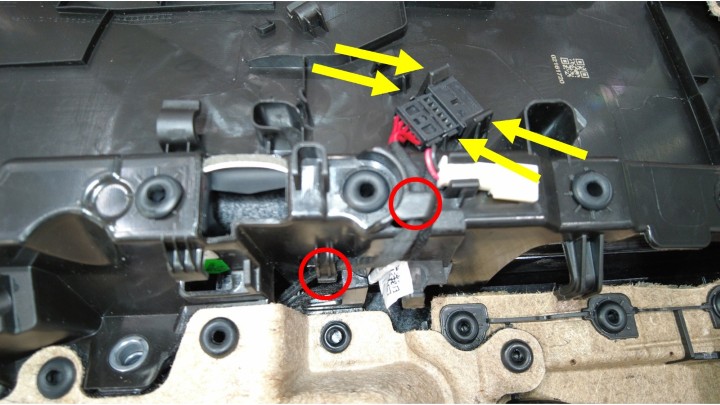

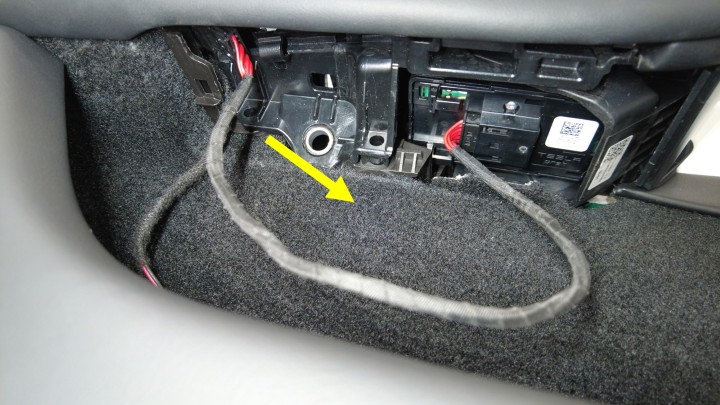

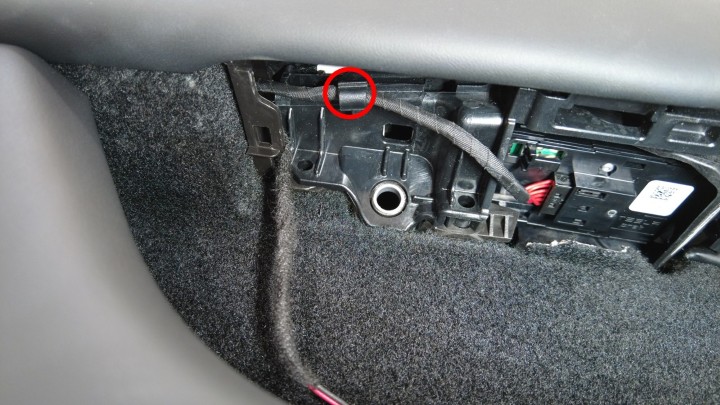

将左前车窗开关线束从线束夹（3 个）上松开，将连接器从锁片（4 个）上松开，然后将线束和连接器移至一旁。

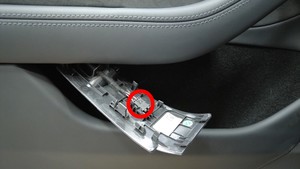

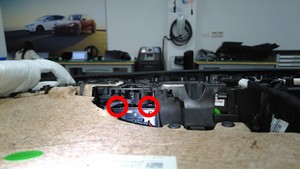

向下按驾驶位车窗开关总成，同时松开将车窗开关固定到车门饰板的夹子 (x4)。

TIp
使用 45 度长凿或袖珍螺丝刀松开卡子。

TIp
向上提起手动释放把手以便操作，然后用大拇指向下推动开关，将其松开。

注
如果有任何锁片在拆卸过程中损坏，请更换车门饰板。

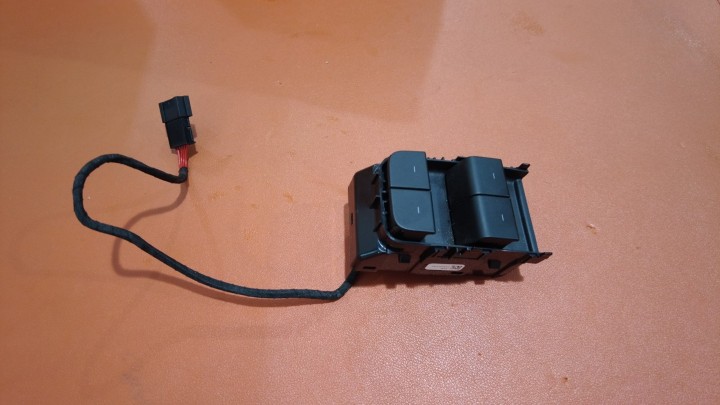

将驾驶位车窗开关从车辆上拆下。
