行李箱总成 ((拆卸和更换))
校正代码
1010025012
FRT
0.84
注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2024 年 10 月 23 日：添加一个提醒，以确保技术人员将维修车辆配置的徽标全部安装上。
设备：
- 1944666-00-A - 后 "TESLA" 字标徽标夹具
- 1967007-00-A - 后图案徽标夹具（高性能版徽标）
- 1967006-00-A - 左后徽标夹具（适用于中国）
- 1985785-00-A - 右后徽标夹具（双电机字标）
- 1054720-00-A - 便携式工作台
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将后备箱线束接地带固定到后备箱盖的螺栓 |
 8 Nm (5.9 lbs-ft) |
|
更换 | 检查螺栓：如果是自攻型三角螺栓 (1128269-00-A)，则弃用；如果是普通螺栓 (1447438-00-A)，则可以重复使用 |
| 将铰链固定到后备箱盖的螺栓（4 个） |
24 Nm (17.7 lbs-ft) |
|
重复使用 |
拆卸
- 拆卸后车牌支架。请参阅 支架-牌照-后（中国） ((拆卸和更换))。
- 通过外部开关打开后备箱。
- 打开 LH 前车门，降下 LH 前车窗。
- 拆卸前备箱后部挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
- 断开低压电源。请参阅 低压电池 - 锂离子（断开和连接）。
- 拆下后备箱盖饰板。请参阅 饰板 - 掀背车门 ((拆卸和更换))。
-
断开左右尾灯电气连接器。
-
断开后备箱闩锁电气连接器。
-
松开锁片，然后断开后备箱外部释放开关电气连接器。
-

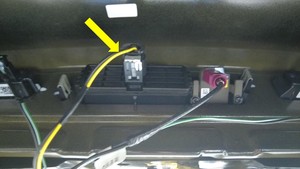

断开后视摄像头电气连接器。
-
断开后车牌灯左右电气连接器。
注注意请勿拉动电线。
- 拆卸左右后车牌灯。请参阅 大灯总成 - 后牌照 ((拆卸和更换))。
- 拆下后备箱外部释放开关。请参阅 开关 - 外部释放 - 掀背车门 ((拆卸和更换))。
- 拆卸后备箱卷带闩锁。请参阅 闩锁 - 掀背车门 ((拆卸和更换))。
- 拆卸左右尾灯。请参阅 行李箱盖大灯总成 - 左侧 ((拆卸和更换))。
-

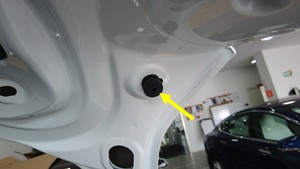

拆卸后备箱上部防夹缓冲止动块。
-

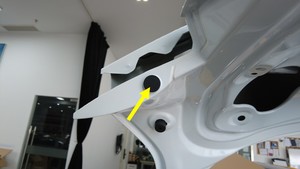

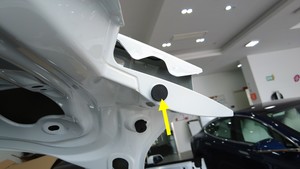

拆卸后备箱下部防夹缓冲止动块。
注点算并记录拆卸缓冲止动块所需圈数。
-
拆卸并弃置将后备箱线束接地带固定到后备箱盖的螺栓。
注检查螺栓：如果是自攻型三角螺栓 (1128269-00-A)，则弃用。如果是普通螺栓 (1447438-00-A)，则可以重复使用。TIp推荐使用以下工具
- 10 毫米套筒扳手
-

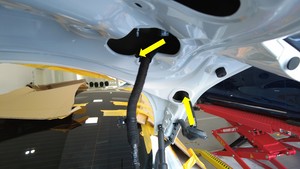

松开将后备箱线束固定到后备箱盖的夹子（7 个）。
-
松开后备箱上的索环，然后推动后备箱线束穿过检修孔，从后备箱盖上穿出。
-
松开将后备箱线束沿后备箱盖右侧固定的夹子（2 个）。
-
拆卸将铰链固定到后备箱盖的螺栓（4 个）。
TIp推荐使用以下工具
- 13 mm 套筒
-
在协助下，将后备箱盖从车辆上拆下，然后将其放置在有缓冲的平面上。
安装
警告
根据本程序安装底漆件时，请在安装并喷涂零件前向所有缝隙涂敷填缝剂。更多相关信息，请参阅“碰撞维修”手册。
-
在协助下，将后备箱盖放置在后备箱铰链上，并与之对齐，将螺栓垫圈安装到之前的位置，然后手动拧紧将铰链固定到后备箱盖的螺栓。
-
安装将后备箱线束沿后备箱盖右侧固定的夹子（2 个）。
-
将后备箱线束穿过后备箱盖检修孔，然后将索环紧固到后备箱上。
-

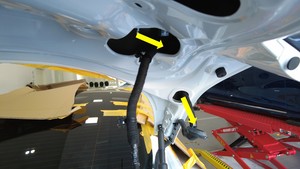

安装将后备箱线束固定到后备箱盖的夹子（7 个）。
-
安装新的螺栓，将后备箱线束接地带固定到后备箱盖。8 Nm (5.9 lbs-ft)注检查螺栓：如果是自攻型三角螺栓 (1128269-00-A)，则弃用。如果是普通螺栓 (1447438-00-A)，则可以重复使用。TIp推荐使用以下工具
- 10 毫米套筒扳手
-
安装后备箱下部防夹缓冲止动块，所需圈数与此前记录一致。
-
安装后备箱上部防夹缓冲止动块。
- 安装左右尾灯。请参阅 行李箱盖大灯总成 - 左侧 ((拆卸和更换))。
- 安装后备箱卷带闩锁。请参阅 闩锁 - 掀背车门 ((拆卸和更换))。
- 安装后备箱外部释放开关。请参阅 开关 - 外部释放 - 掀背车门 ((拆卸和更换))。
- 安装左右后车牌灯。请参阅 大灯总成 - 后牌照 ((拆卸和更换))。
-
连接后牌照灯左右电气连接器。
注注意请勿拉动电线。
-
连接后视摄像头电气连接器。
-
连接后备箱外部释放开关电气连接器，然后接合锁片。
-
连接后备箱闩锁电气连接器。
-
连接左右尾灯电气连接器。
- 连接低压电源。请参阅 低压电池 - 锂离子（断开和连接）。
- 安装前备箱后挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
-
在协助下，测量后备箱总成间隙和齐平度。
注请参阅 面板定位规格
-
紧固将铰链固定到后备箱盖的螺栓（4 个）。24 Nm (17.7 lbs-ft)TIp推荐使用以下工具
- 13 mm 套筒
- 安装后备箱盖饰板。请参阅 饰板 - 掀背车门 ((拆卸和更换))。
-
使用异丙醇 (IPA) 湿巾清洁两个后备箱铰链螺栓、垫圈和周边区域，然后再涂敷修补漆。
注等待风干 1 分钟。
-
使用异丙醇 (IPA) 湿巾彻底清理后备箱盖上的以下位置：
- 铰链螺栓、垫圈和周边区域
- 后备箱盖下唇板和后备箱闩锁之间的区域
- 车牌位置上方的后备箱盖徽标区域
- 用力摇晃车辆颜色修补漆喷涂设备，持续几分钟。
-
在铰链螺栓和垫圈的褪色区域涂抹一层修补漆，等待风干至少 20 分钟。
注修补漆干燥期间，可执行本程序中的剩余步骤。
- 如配备，请安装后部 Tesla 徽标（中国）。请参阅 徽标 - 后 - 特斯拉（中文） ((拆卸和更换))。
- 安装后车牌支架。请参阅 支架-牌照-后（中国） ((拆卸和更换))。
-
安装后部 Tesla 徽标。请参阅 徽标 - 后 - Tesla ((拆卸和更换))。
注如果因车辆配置不同或地区差异，已拆卸的后备箱/掀背尾门上带有其他徽标，请确保将所有徽标安装到后备箱/掀背尾门替换件上。
- 升起 LH 前车窗并关闭 LH 前车门。
