校正代码 1630010142 FRT 2.04 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

• 2026-08-07: 检查完高压电池仓壁和盖板密封件是否损坏后，请停止本步骤。

表 1. 扭矩规格： 软管总成 - 出口 - PCS ((拆卸和更换))

描述	扭矩值	推荐工具	重复使用/更换	备注

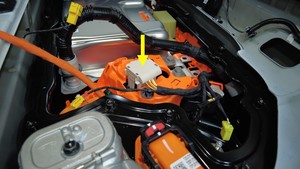

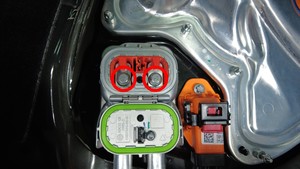

用于固定母排罩检修盖板的螺栓	9 Nm (6.6 lbs-ft)	10 毫米 12 角深套筒	重复使用

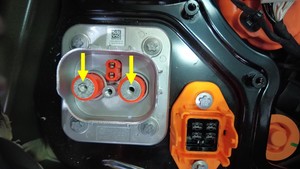

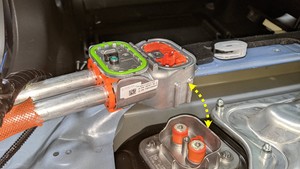

将充电接口母排套件固定到高压接头的螺栓（2 个）	9 Nm (6.6 lbs-ft)	10 毫米 12 角深套筒	重复使用

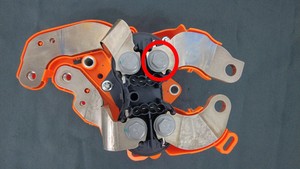

将快充母排直流链路侧负极固定到快充触点开关的螺纹胶螺栓	15 Nm (11.1 lbs-ft) - 180 degrees 5 Nm (3.7 lbs-ft) + 60 degrees	13 mm 套筒 带角度测量的扭矩扳手	更换
将快充母排直流链路侧正极固定到快充触点开关的螺纹胶螺栓	15 Nm (11.1 lbs-ft) - 180 degrees 5 Nm (3.7 lbs-ft) + 60 degrees	13 mm 套筒 带角度测量的扭矩扳手	更换
将快充母排输入侧负极固定到直流输入总成母排负极的螺纹胶螺栓	15 Nm (11.1 lbs-ft) - 180 degrees 5 Nm (3.7 lbs-ft) + 60 degrees	13 mm 套筒 带角度测量的扭矩扳手	更换
将快充母排输入侧正极固定到直流输入总成母排正极的螺纹胶螺栓	15 Nm (11.1 lbs-ft) - 180 degrees 5 Nm (3.7 lbs-ft) + 60 degrees	13 mm 套筒 带角度测量的扭矩扳手	更换

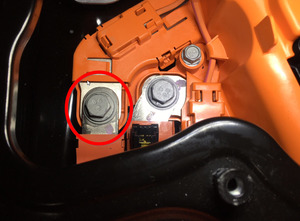

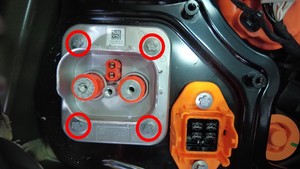

将直流输入母排总成固定到高压电池仓的螺栓（4 个）	10 Nm (7.4 lbs-ft)	外梅花 5 角套筒 E10	更换

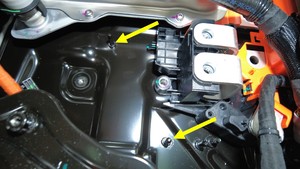

将快充总成固定到高压电池仓的螺栓（2 个）	5.5 Nm (4.1 lbs-ft)	10 毫米套筒扳手	重复使用
将快充母排直流链路侧负极固定到快充触点开关的螺纹胶螺栓	15 Nm (11.1 lbs-ft) - 180 degrees 5 Nm (3.7 lbs-ft) + 60 degrees	13 mm 套筒 带角度测量的扭矩扳手	更换
