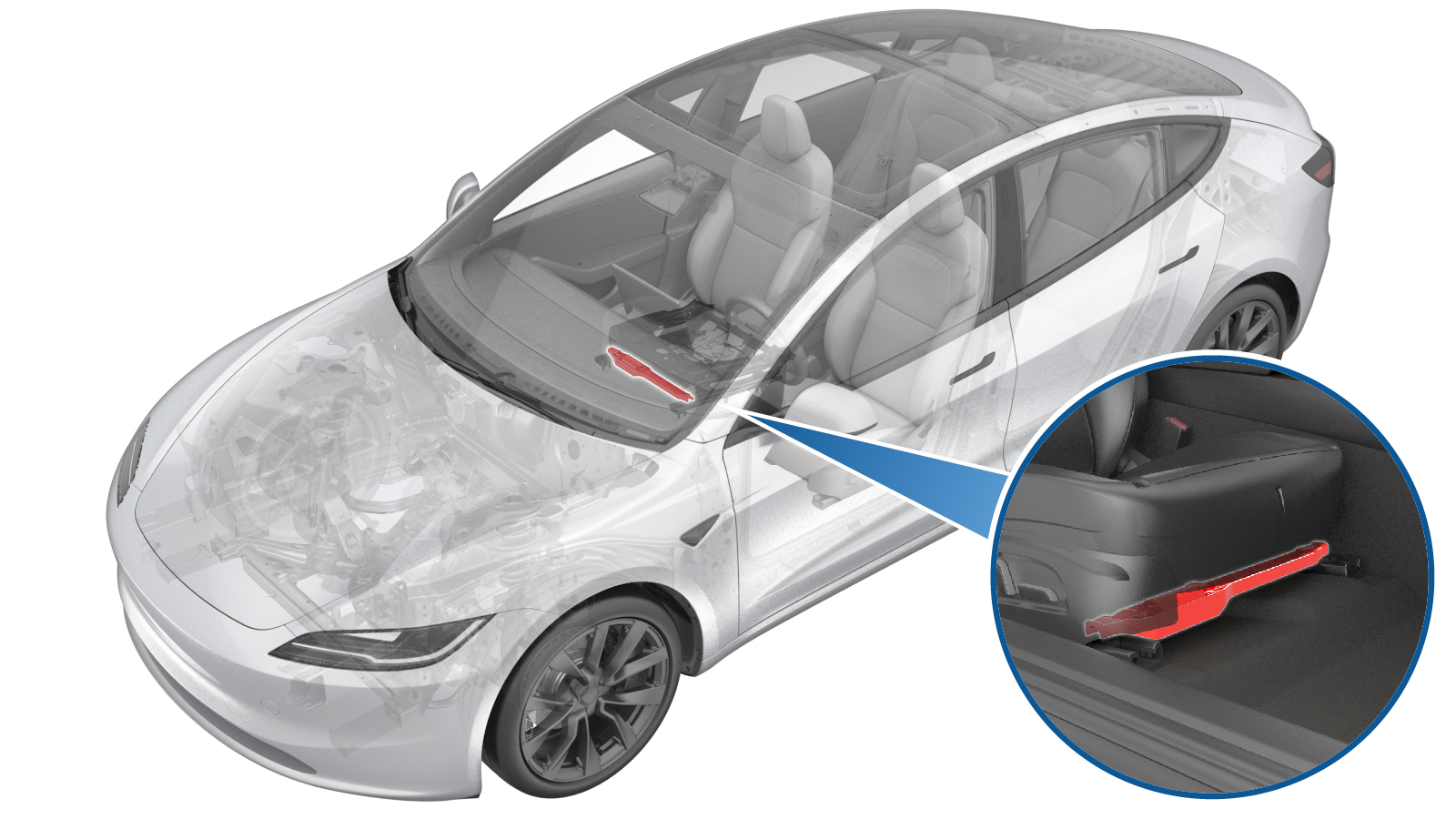

座椅滑轨电机 - 副驾位 ((拆卸和更换))

校正代码 1301020202 FRT 0.30 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

警告
座椅底座的边缘很锋利，可能会造成人身伤害。将座椅从车上拆下时，以及在座椅底座上或其附近进行相关作业时，请佩戴防割手套。

拆卸

  1. 拆下右侧座椅总成。请参阅 座椅总成 - 第一排 - 右侧 - 无腰部支撑 ((拆卸和更换))。

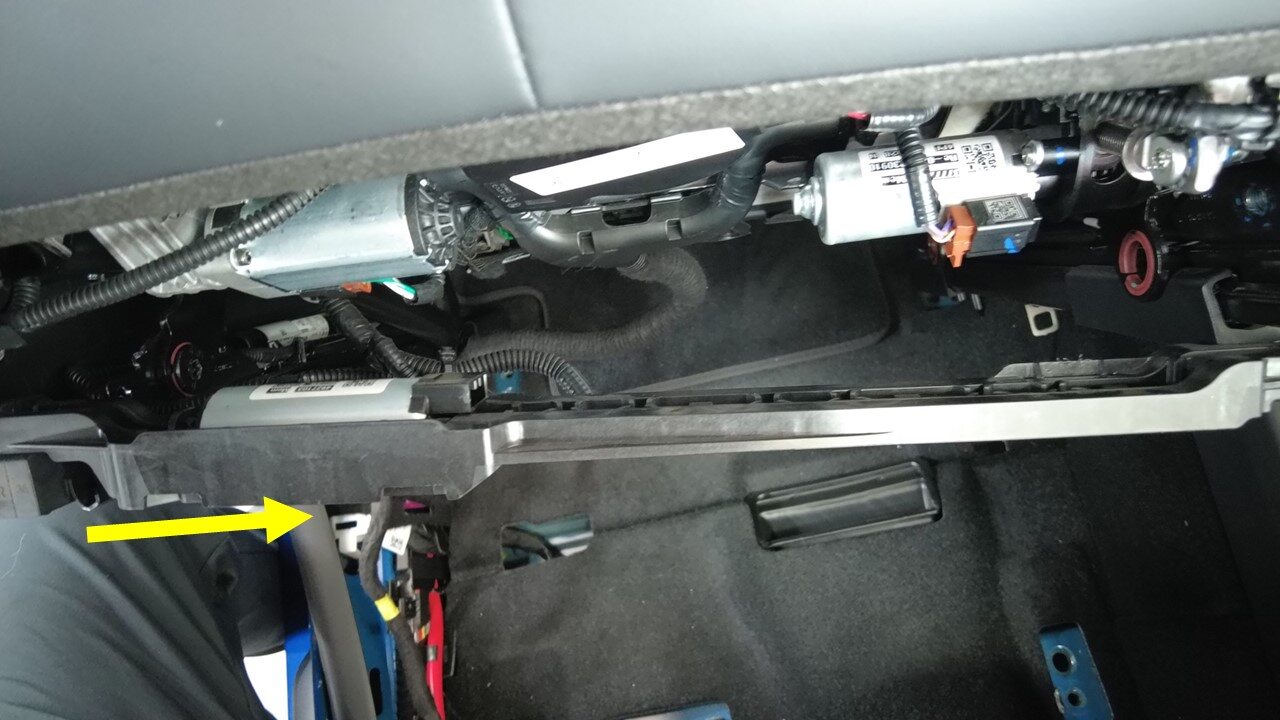

  2. 将右前座椅线束从驾驶室右前地毯下方拉出。

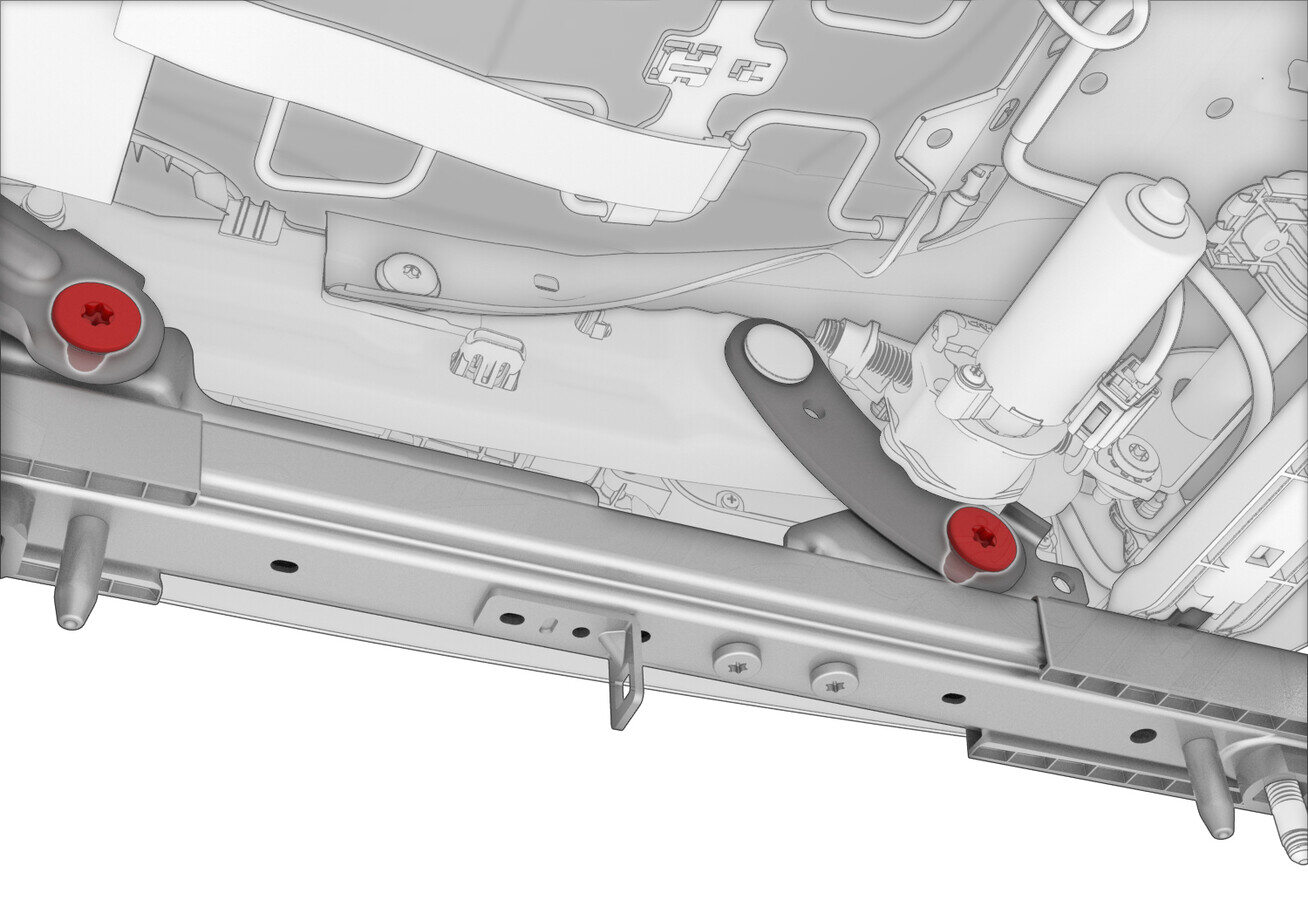

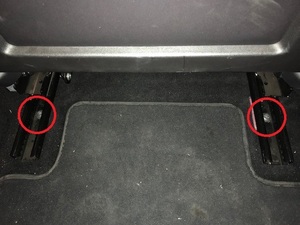

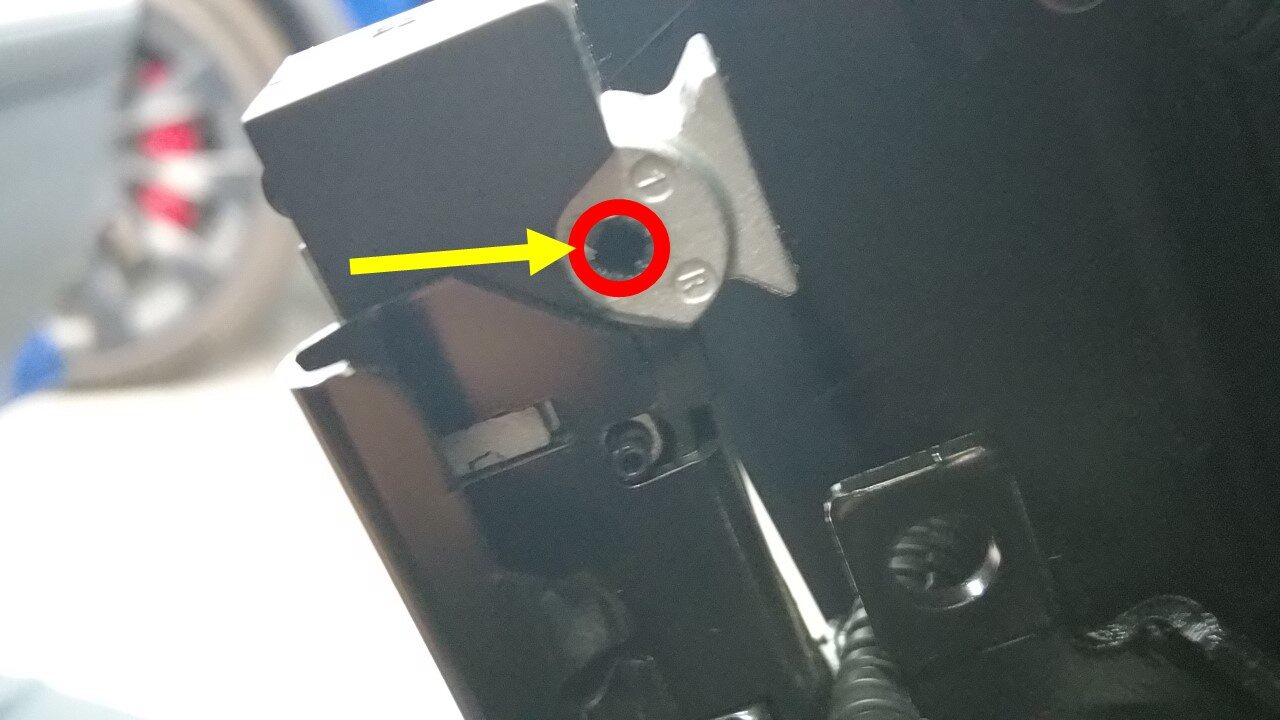

  3. 拆卸并弃置将右侧座椅滑轨电机固定到座垫框架的螺栓（2 个）。

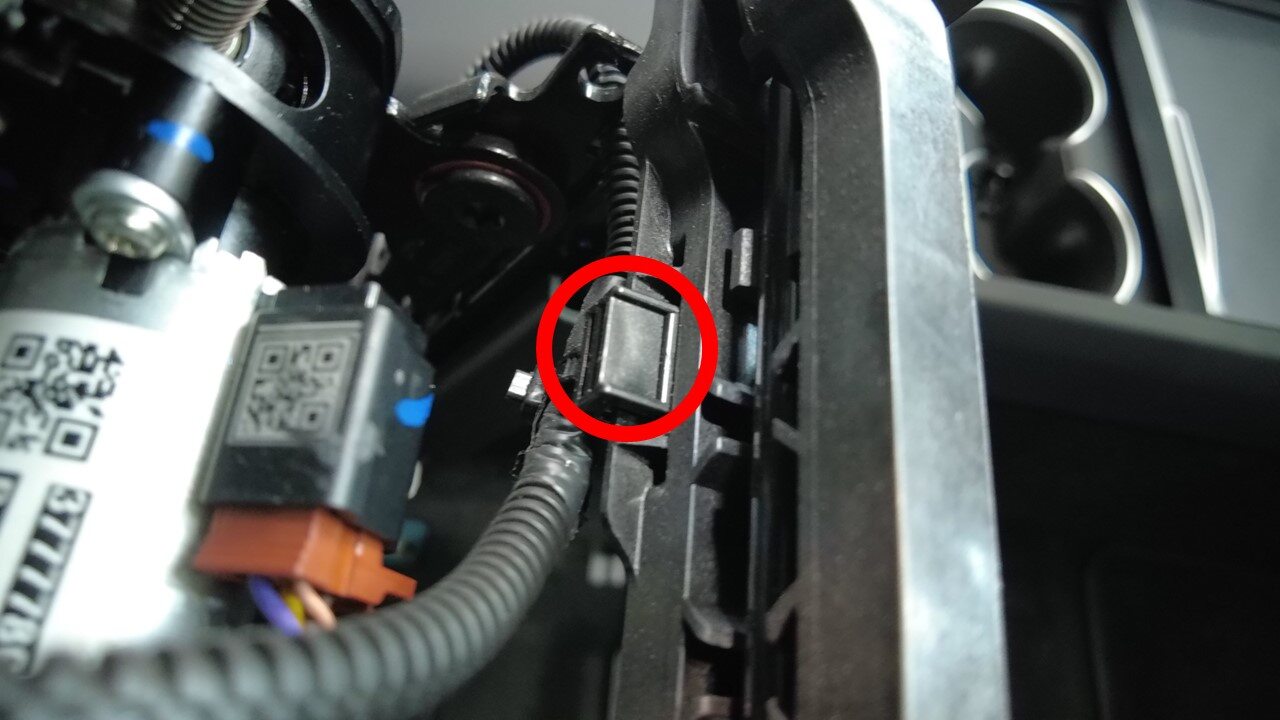

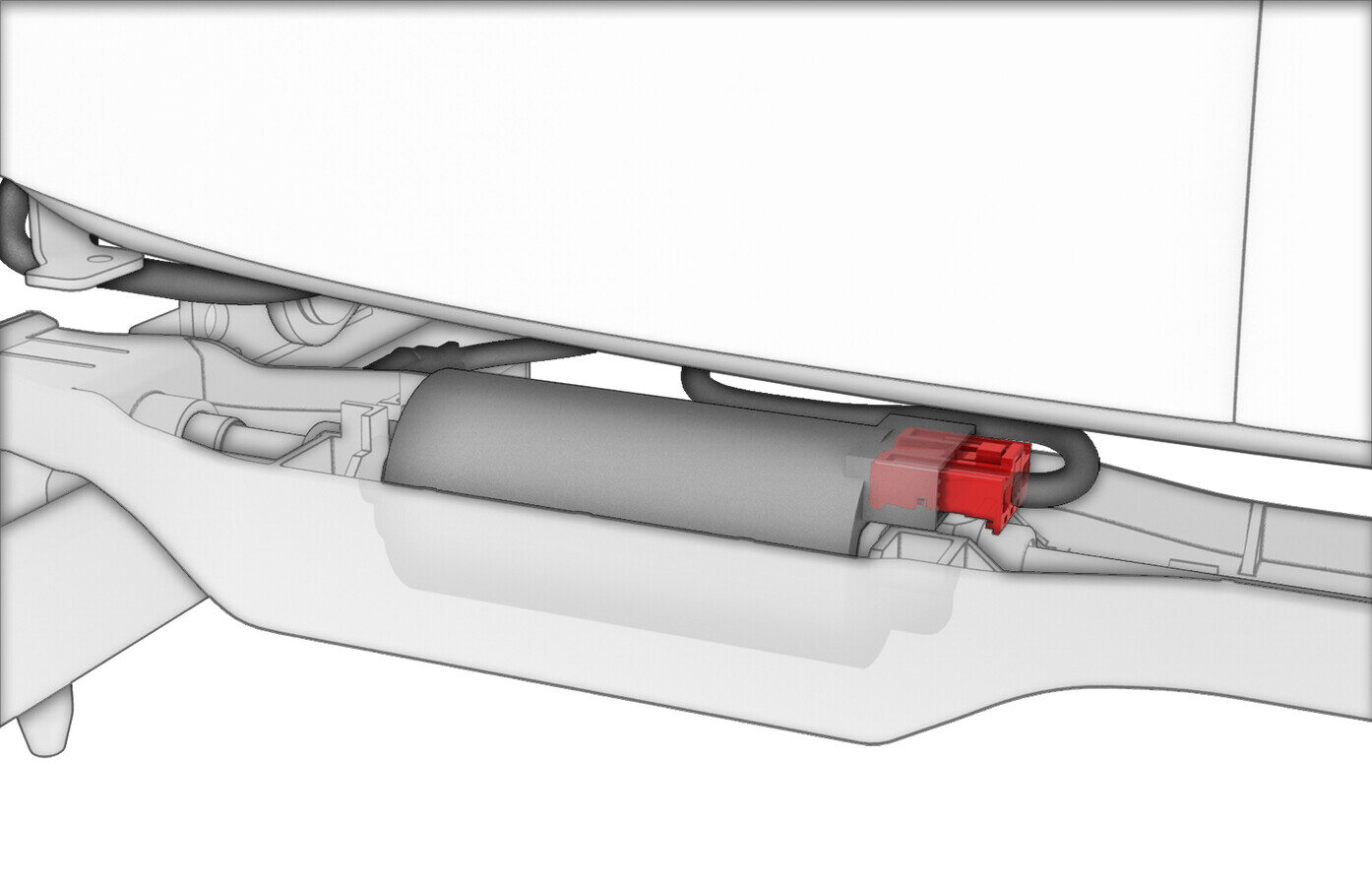

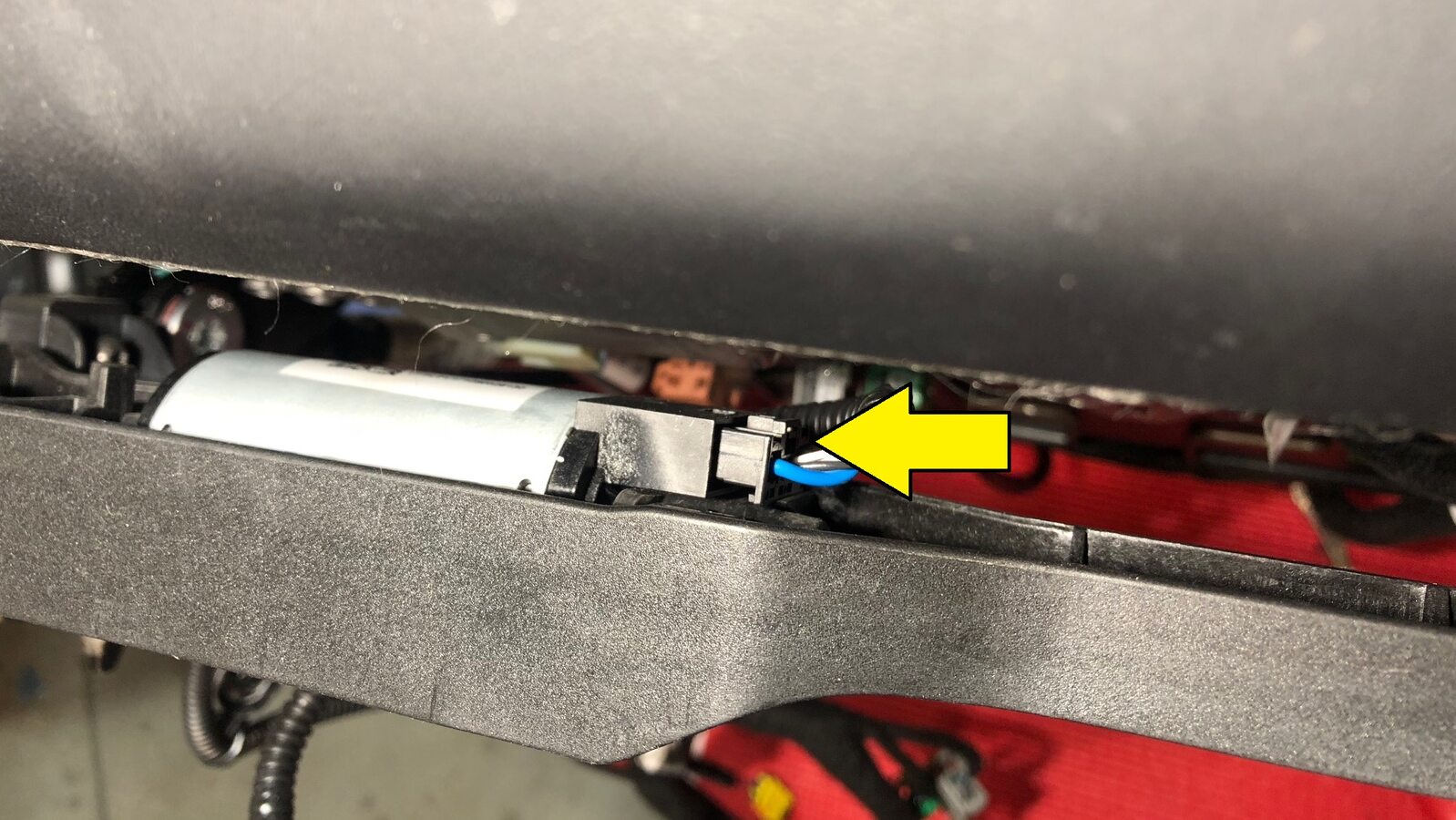

  4. 断开电气线束与右侧座椅滑轨电机连接器的连接。

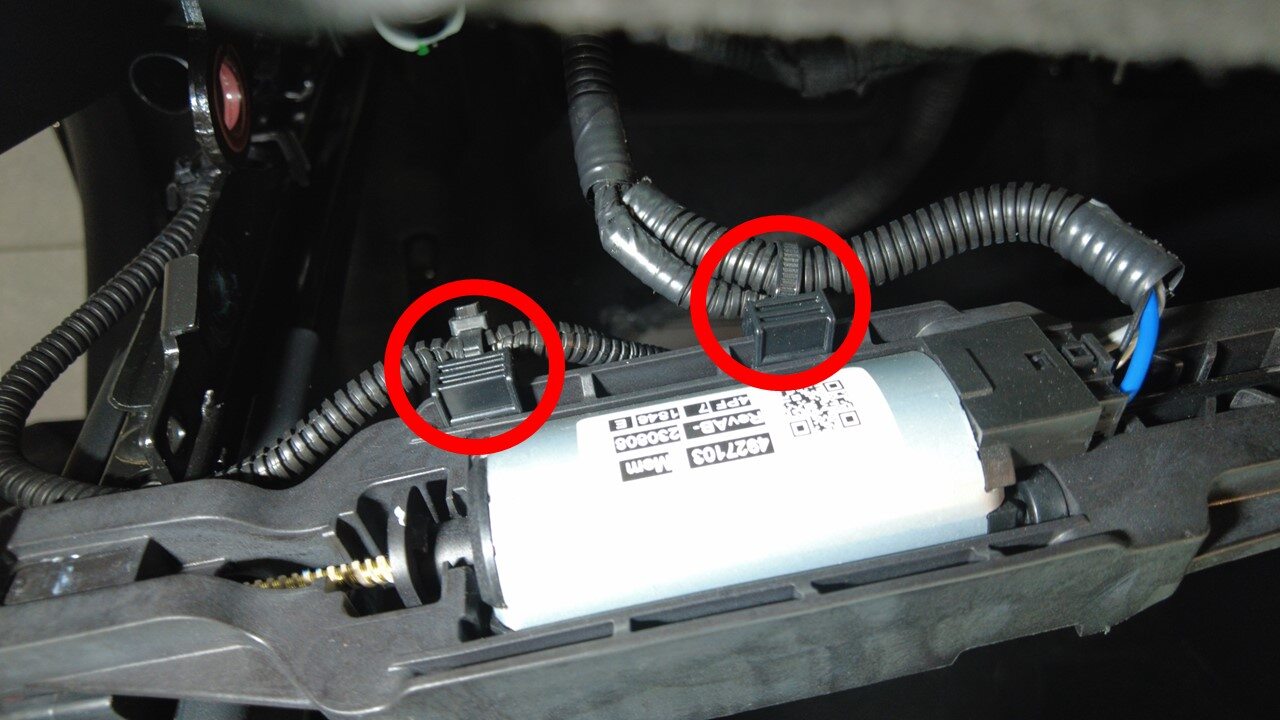

  5. 在协助下，将线束夹从座椅滑轨电机桥架总成上松开。
  6. 在协助下，将内侧滑轨从滑轨电机桥架上松开。
    注

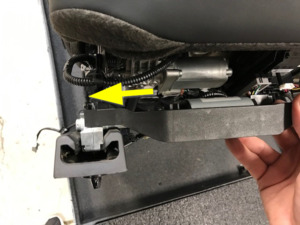

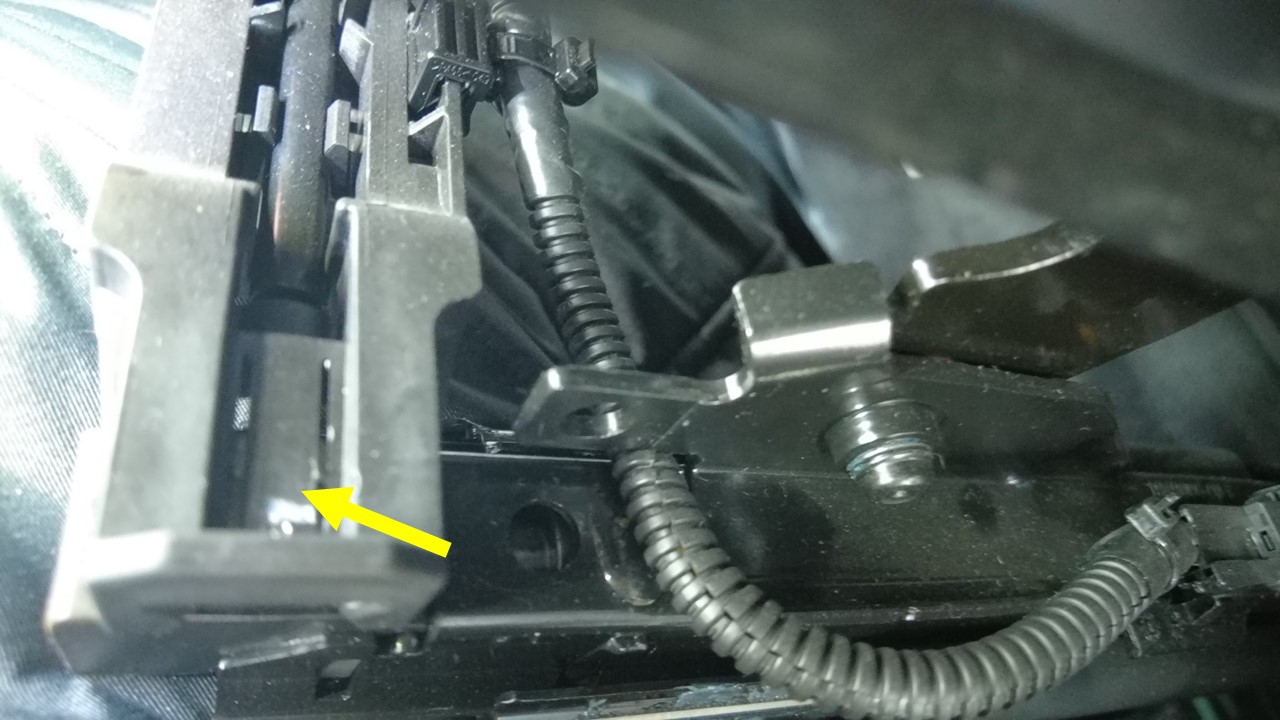

    撬开滑轨电机桥架锁片，将外侧滑轨滑离，即可松开。

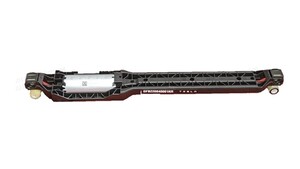

  7. 将滑轨电机桥架从外侧滑轨上松开。
    注

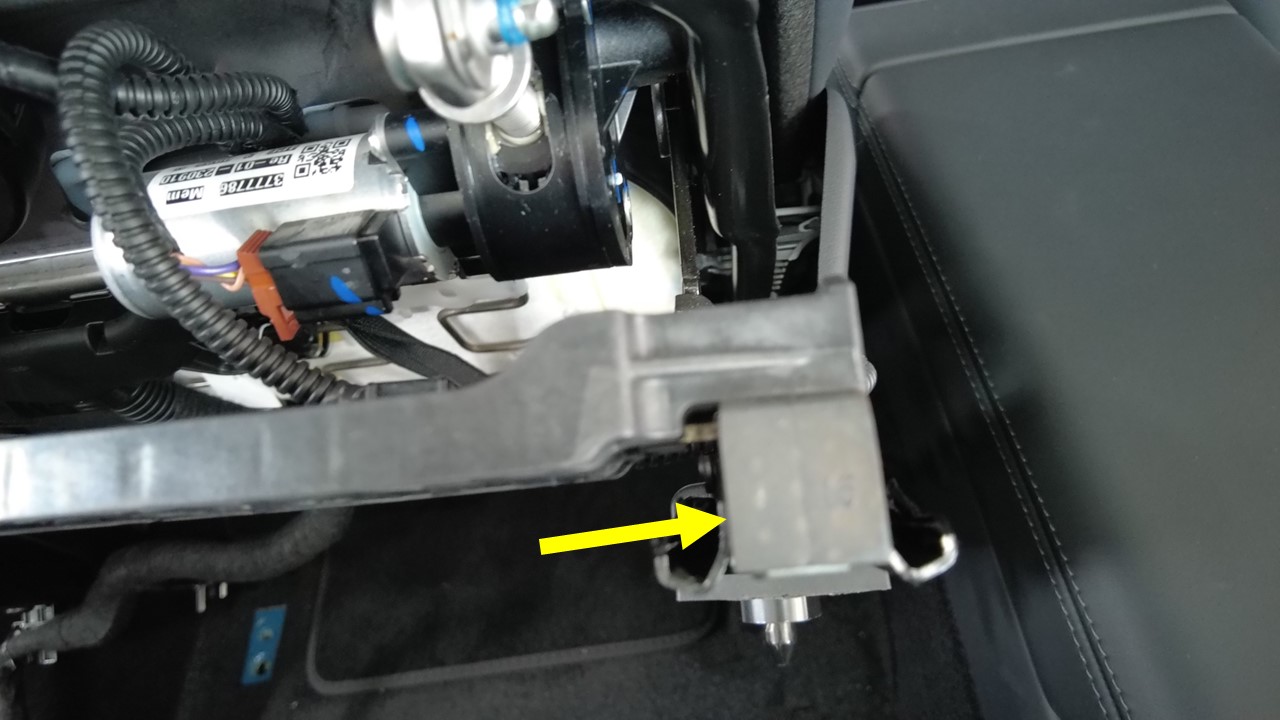

    撬开滑轨电机桥架锁片，将滑轨电机桥架滑离内侧滑轨。

安装

  1. 在协助下，将右前座椅外滑轨安装到滑轨桥架总成上。
    注

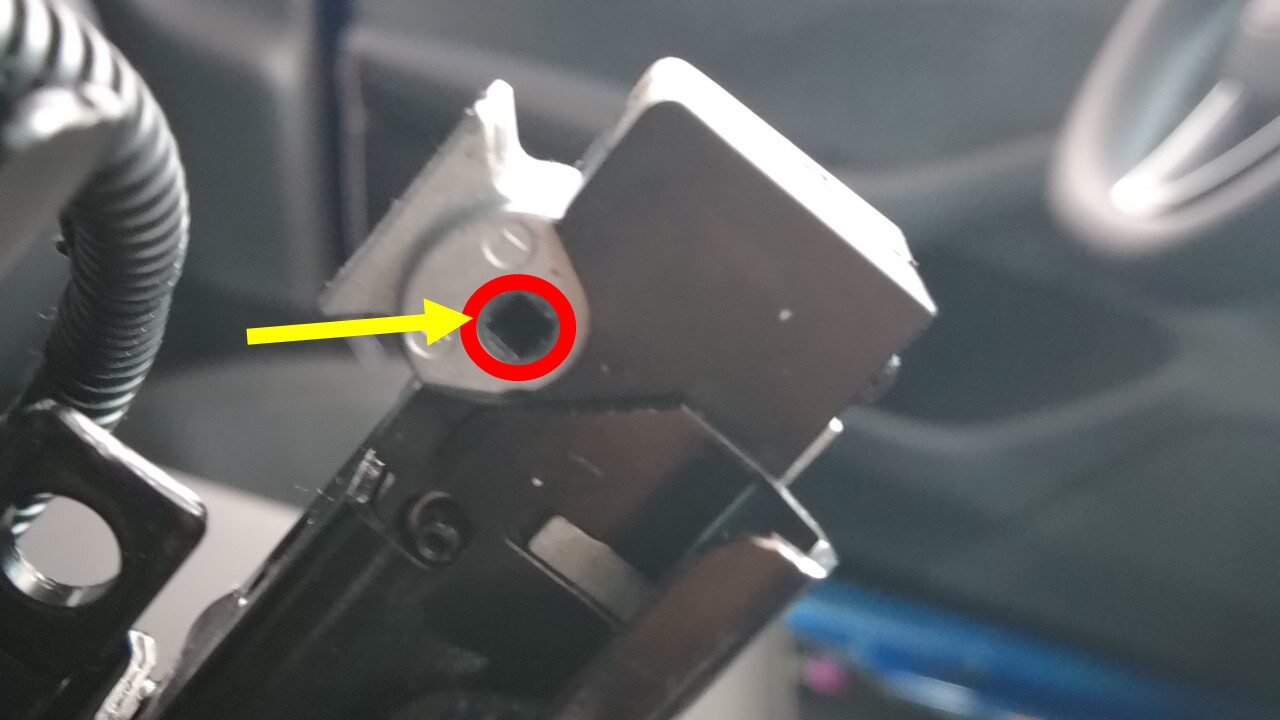

    滑轨电机电缆是方形键控型，必须将其与内侧滑轨对齐。按需手动转动电缆以进行对齐。将滑轨电机桥架滑入内侧滑轨，直至其完全就位。

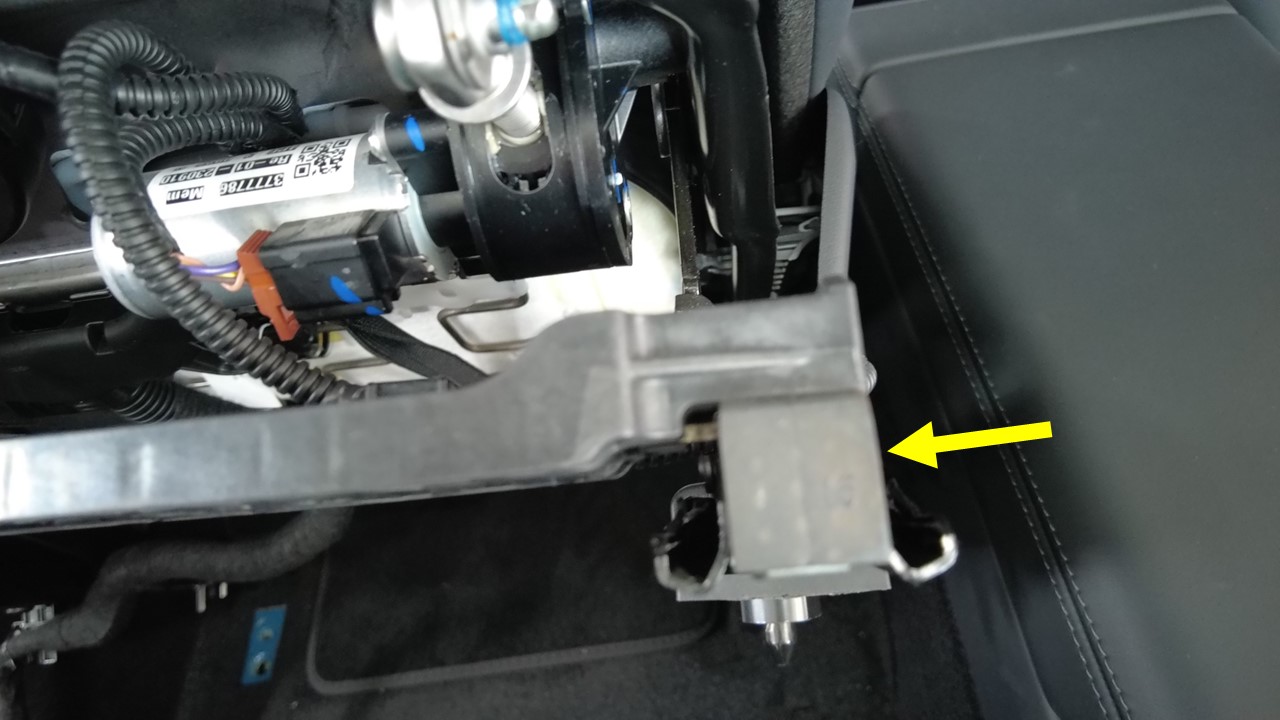

  2. 在协助下，将滑轨电机桥架安装到内侧滑轨上。
    注
    滑轨电机电缆是方形键控型，必须将其与内侧滑轨对齐。按需手动转动电缆以进行对齐。将滑轨电机桥架滑入内侧滑轨，直至其完全就位。

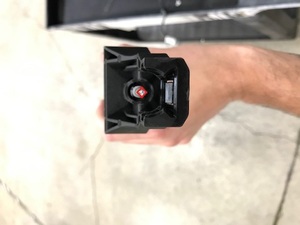

  3. 在协助下，连接滑轨电机电气连接器。

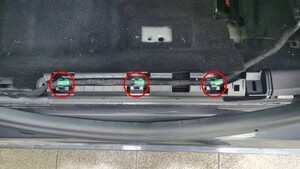

  4. 在协助下，将线束夹（3 个）安装到右前座椅滑轨电机上。
  5. 在协助下，安装新的螺栓（2 个），将右侧滑轨总成固定到右前座垫总成上。
    23 Nm (17.0 lbs-ft)
    提示
    推荐使用以下工具
    • T50 短梅花批头
  6. 将右前座椅重新放置在右前座椅升降器上。
    注
    移动座椅时请小心。确保未损坏地毯。

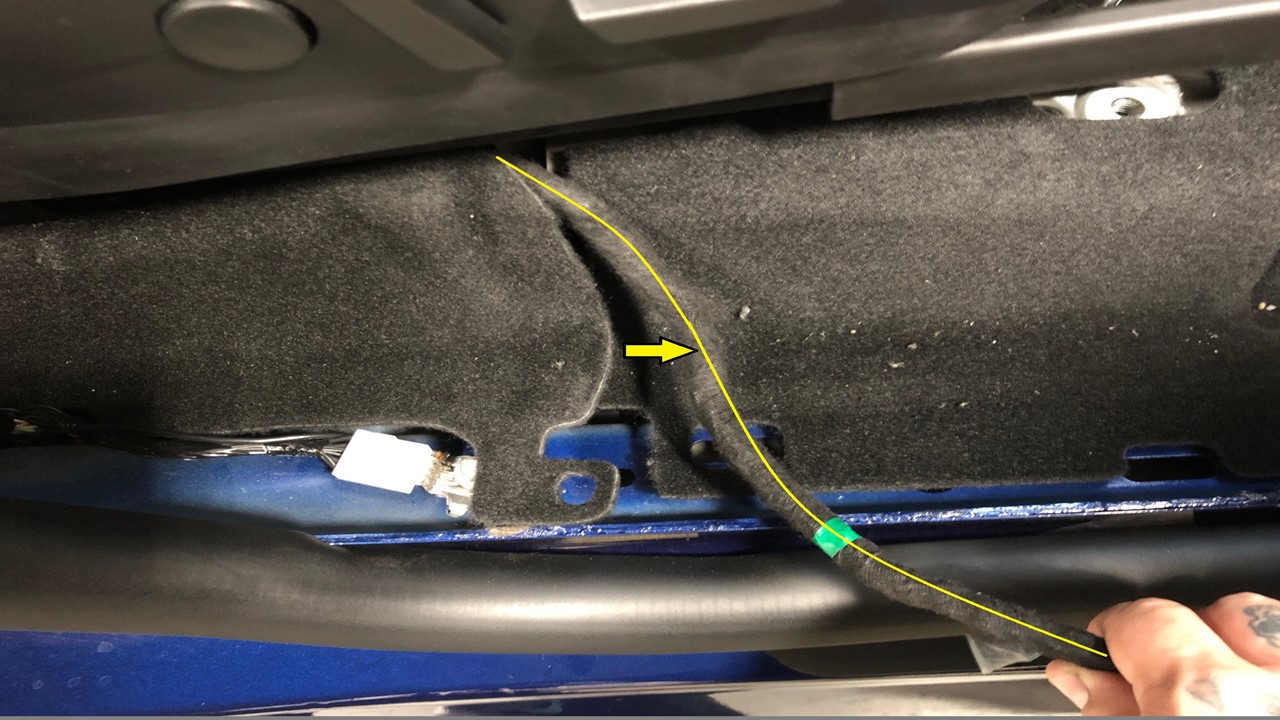

  7. 将右前座椅线束固定到驾驶室右前地毯下方。
  8. 拆下右侧座椅总成。请参阅 座椅总成 - 第一排 - 右侧 - 无腰部支撑 ((拆卸和更换))。
  9. 将装有 Toolbox 3 的笔记本电脑与车辆相连请参阅 Toolbox（连接和断开）。
  10. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_VCRIGHT_SEAT-CALIBRATEvia Service Mode:Low Voltage ➜ Seats ➜ Calibrate Seatvia Toolbox:(link)
    警告
    执行本例行程序的过程中，座椅会自动移动。开始执行前，请确保相关座椅后方或下方无任何物体（包括障碍物和售后配件），以免造成部件损坏。
  11. 断开笔记本电脑与车辆的连接
  12. 升起所有车窗并关闭所有车门。
