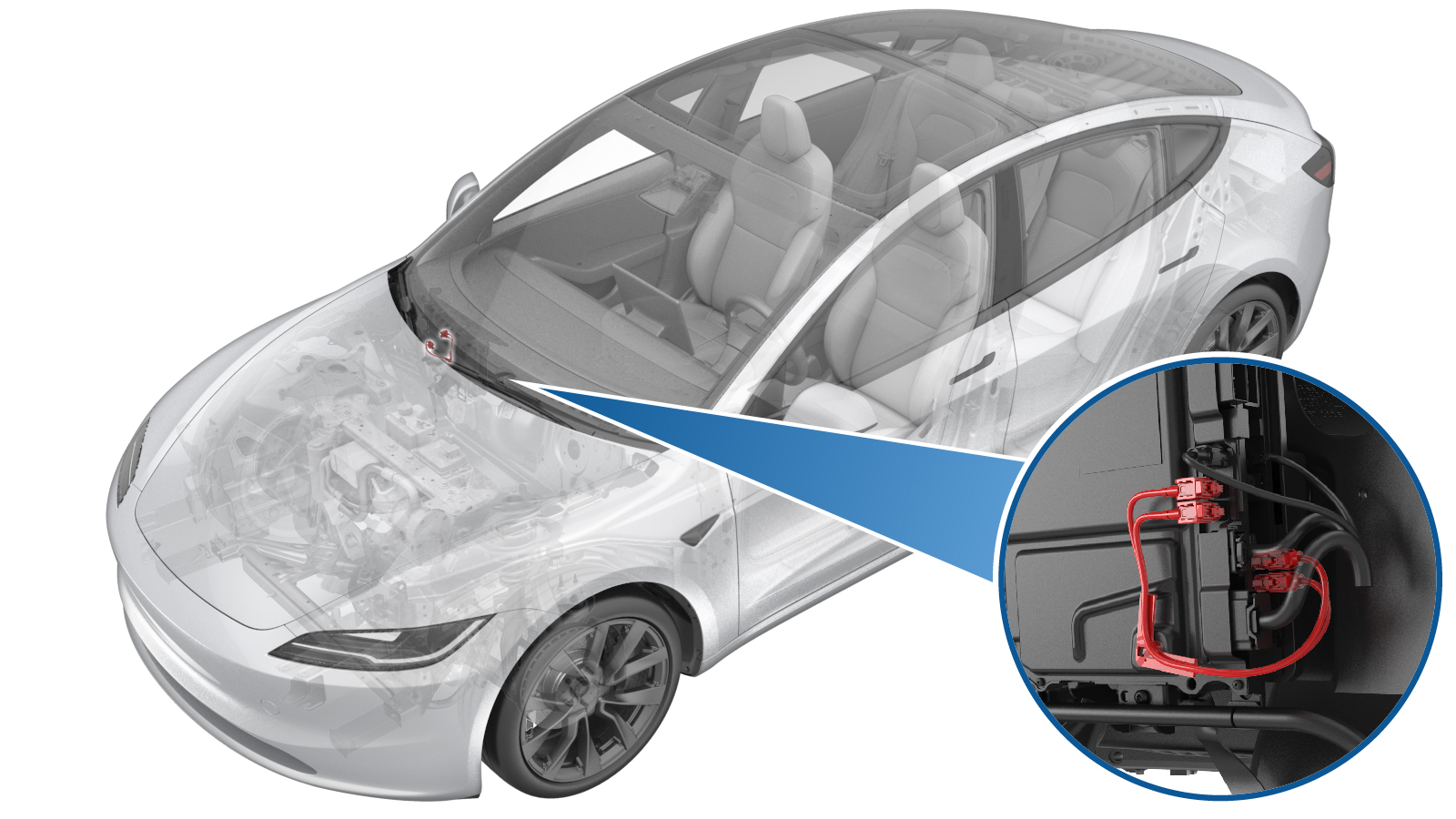

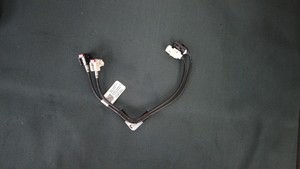

线束总成 - B2B 跳线 - 以太网 ((拆卸和更换))

校正代码 1710070012 FRT 0.36 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆卸前备箱后部挡板。请参阅后裙板总成 - 后 ((拆卸和更换))。
  2. 断开低压电池电源。请参阅低压电源 - 锂离子（断开和连接）。
  3. 拆卸仪表板右侧端盖。请参阅端盖 - 仪表板 - 左侧 ((拆卸和更换))。
  4. 拆卸右侧 A 柱下饰板。请参阅饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
  5. 拆卸副驾位脚部空间盖板。请参阅脚部空间盖板总成 - 副驾位 ((拆卸和更换))。
  6. 拆卸手套箱。请参阅手套箱总成 - 含 USB ((拆卸和更换))。
    注
    无需拆下手套箱 USB 线。

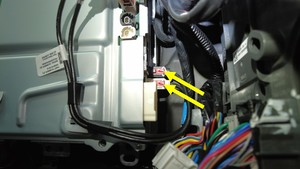

  7. 将跳线线束连接器（2 个）从车载电脑上断开。

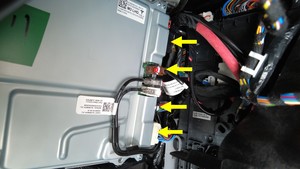

  8. 将线束连接器（4 个）从车载电脑上断开。

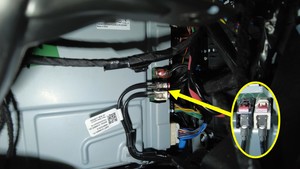

  9. 将跳线线束连接器（2 个）从车载电脑右侧断开。

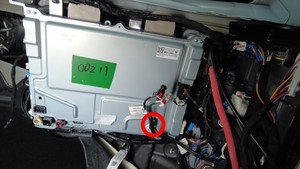

  10. 松开将线束固定到车载电脑上的夹子，然后将线束从车上拆下。

安装

  1. 紧固将线束固定到车载电脑的夹子。
  2. 将跳线线束连接器（2 个）连接到车载电脑右侧。
  3. 将线束连接器（4 个）连接到车载电脑上。
  4. 将跳线线束连接器（2 个）连接到车载电脑上。
  5. 安装手套箱。请参阅手套箱总成 - 含 USB ((拆卸和更换))。
    注
    无需安装手套箱 USB 线。
  6. 安装副驾位脚部空间盖板。请参阅脚部空间盖板总成 - 副驾位 ((拆卸和更换))。
  7. 安装右侧 A 柱下饰板。请参阅饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
  8. 安装仪表板右侧端盖。请参阅端盖 - 仪表板 - 左侧 ((拆卸和更换))。
  9. 连接低压电池电源。请参阅低压电源 - 锂离子（断开和连接）。
  10. 安装前备箱后部挡板。请参阅后裙板总成 - 后 ((拆卸和更换))。
