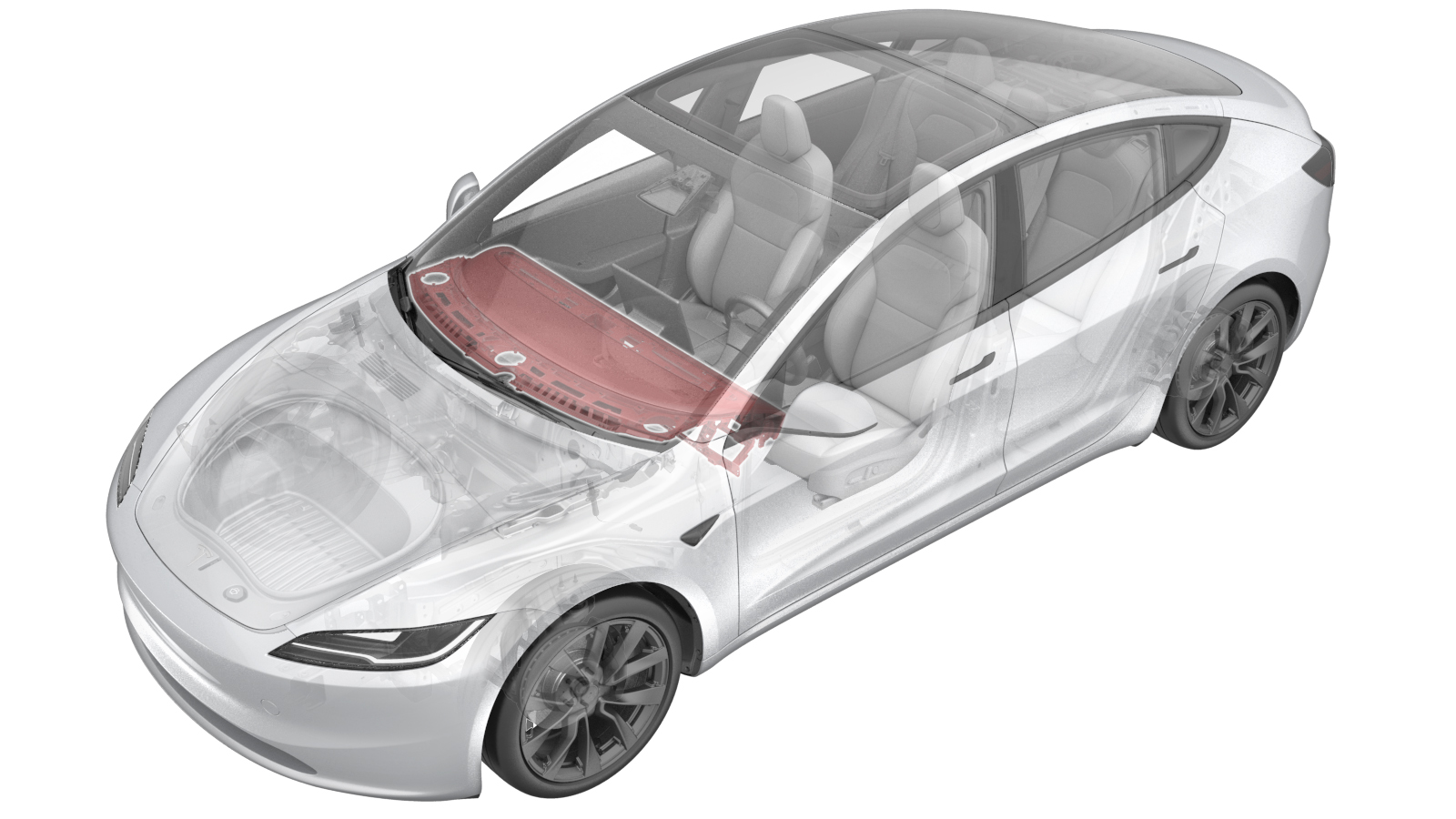

仪表板上部总成 ((拆卸和更换))

校正代码 1405010012 1.74 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-02-10: 更新了将通风孔和风管固定到仪表板支架的螺钉的扭矩值。
  • 2025-02-14: 根据最新验证更新了程序。

拆卸

  1. 将仪表板支架从车辆上拆下。请参阅 仪表板上部总成 ((拆卸和安装))。
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。

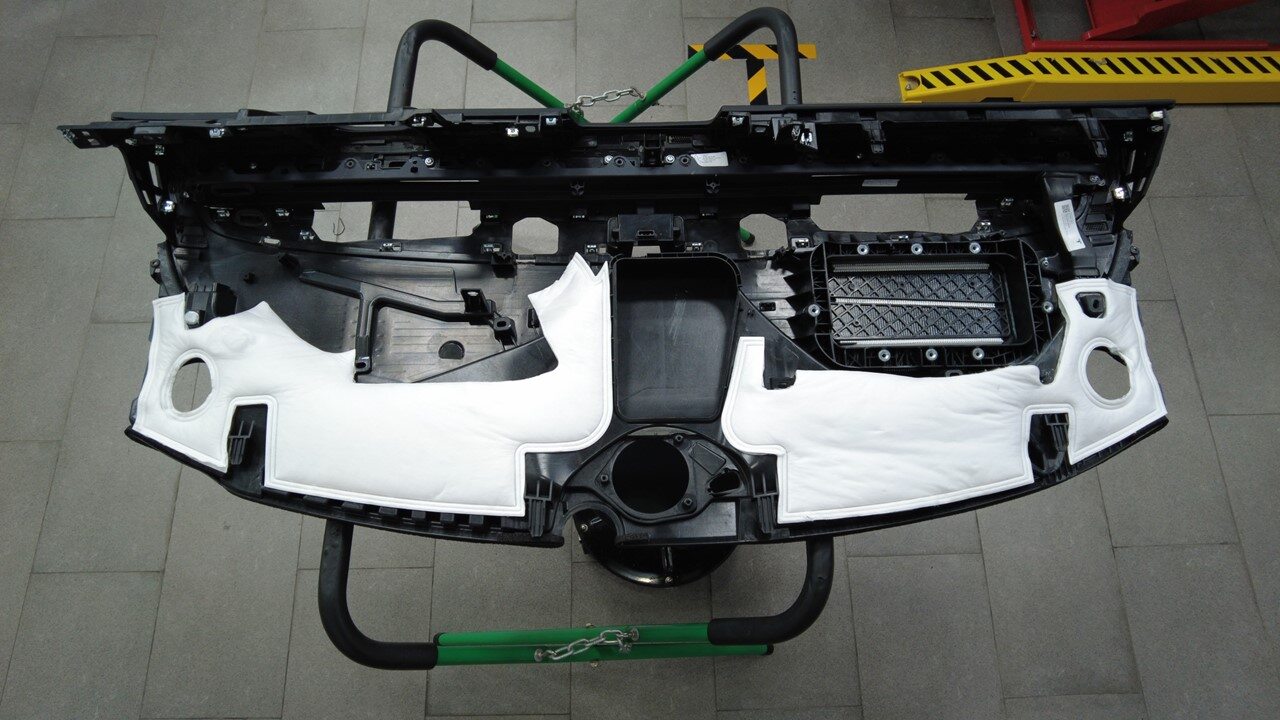

  2. 将旧的仪表板支架放置在台架上。

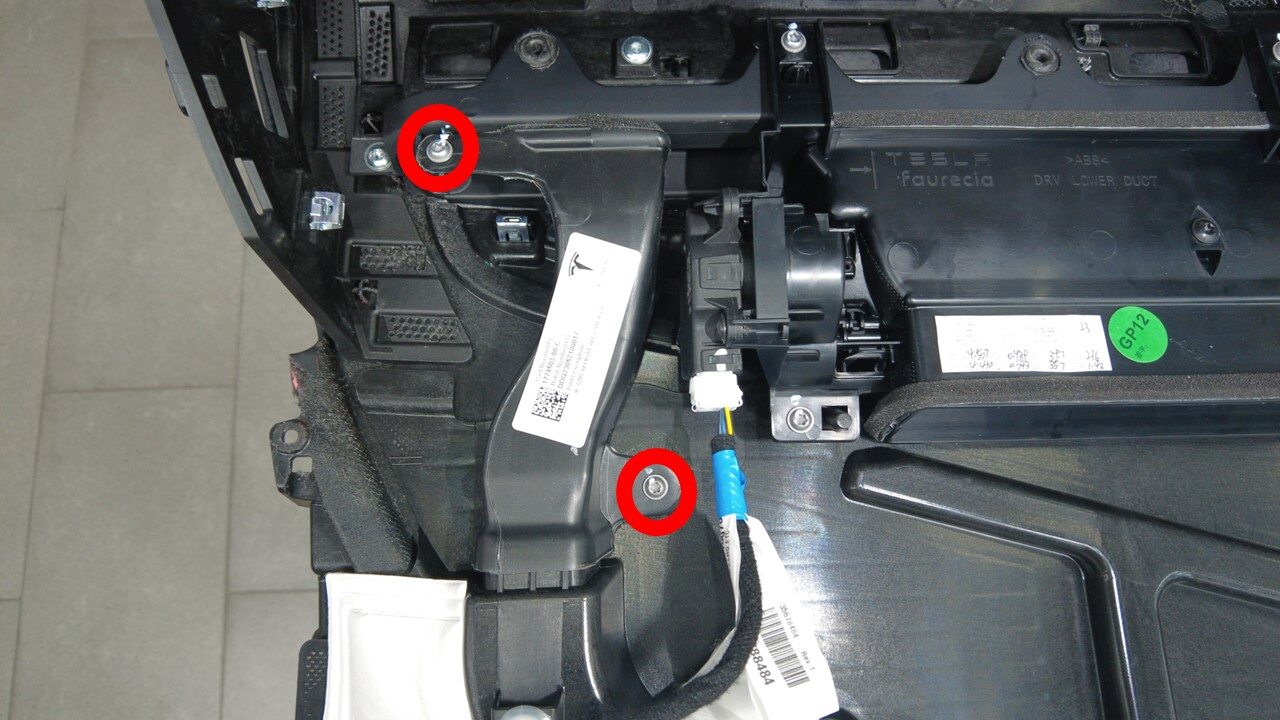

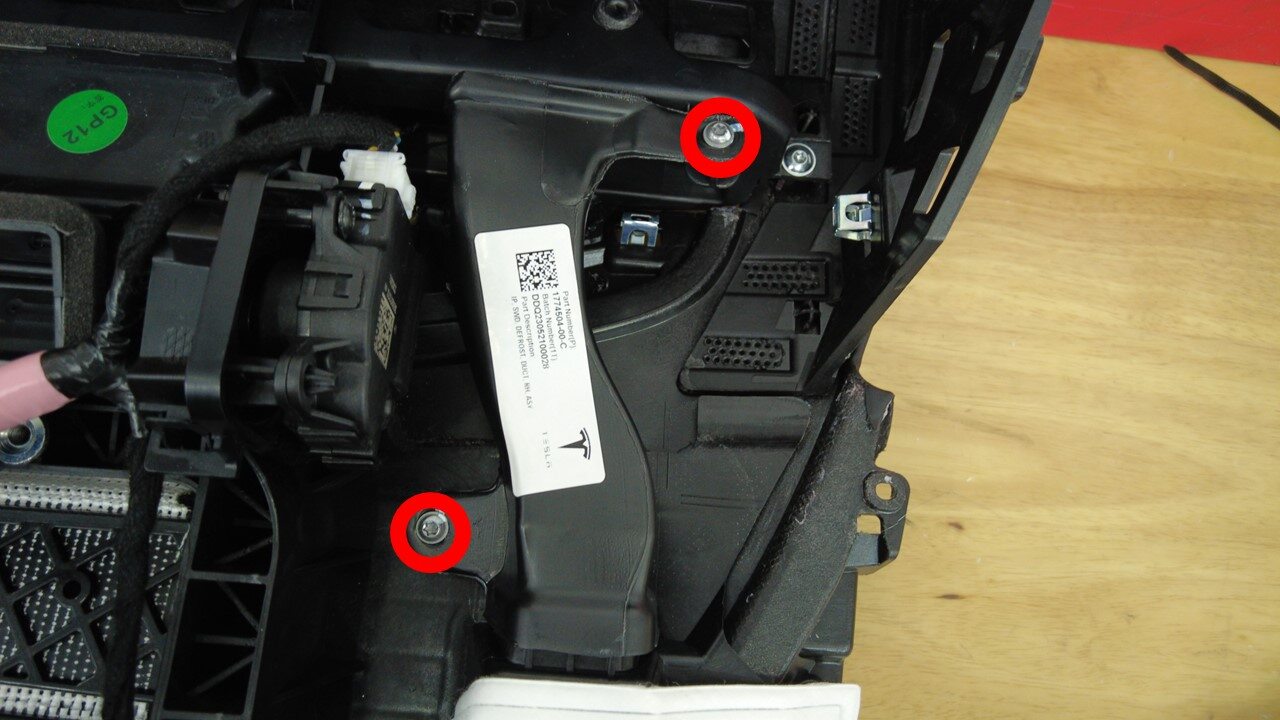

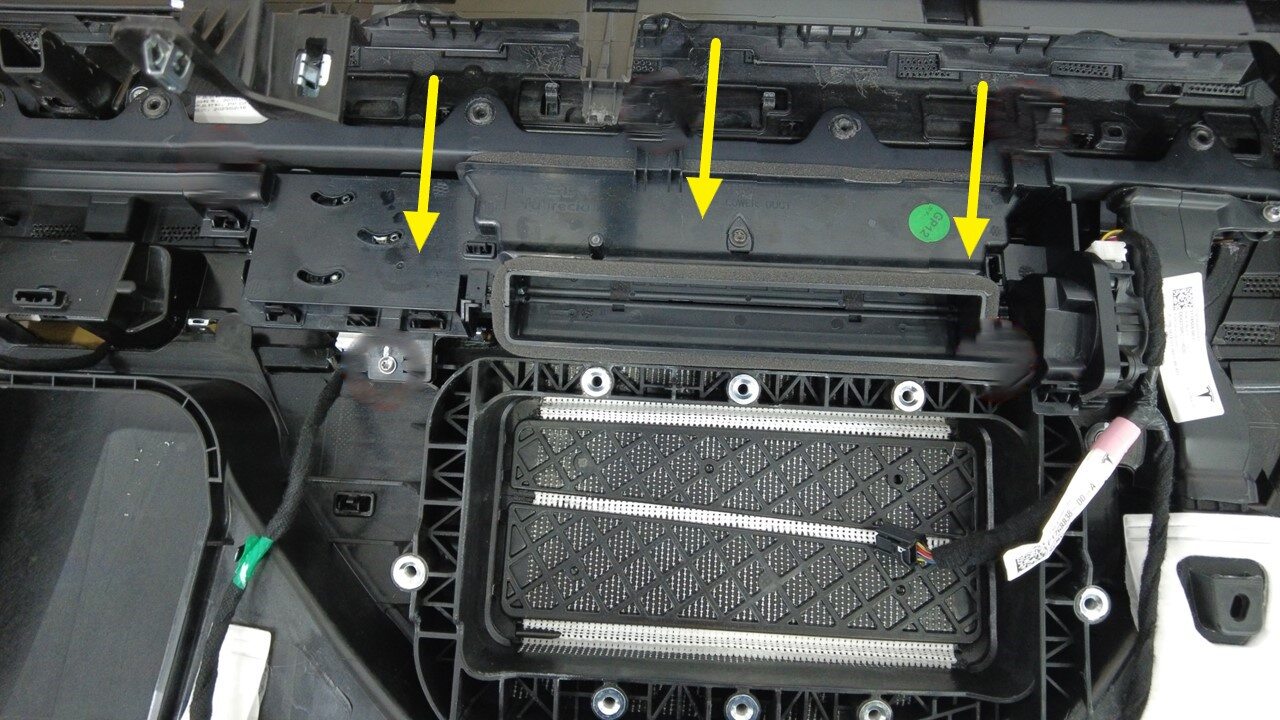

  3. 拆下将左侧除霜风管固定到仪表板支架的螺钉（2 个）。

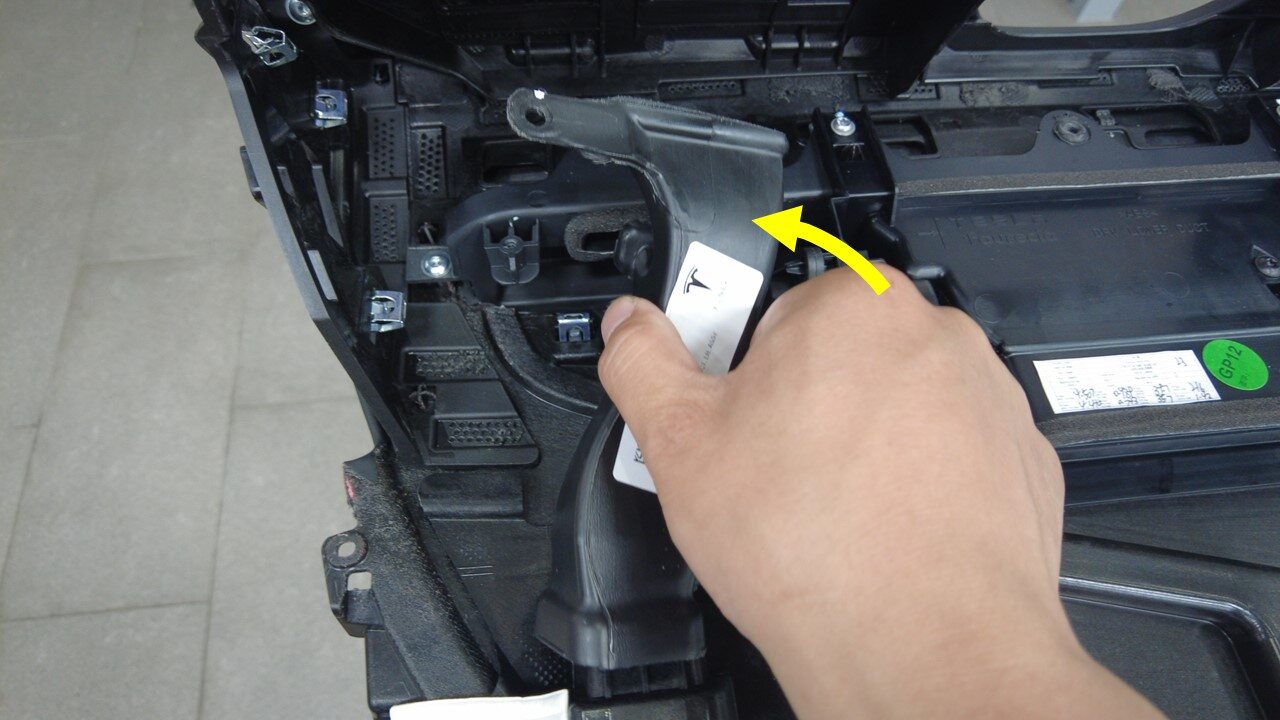

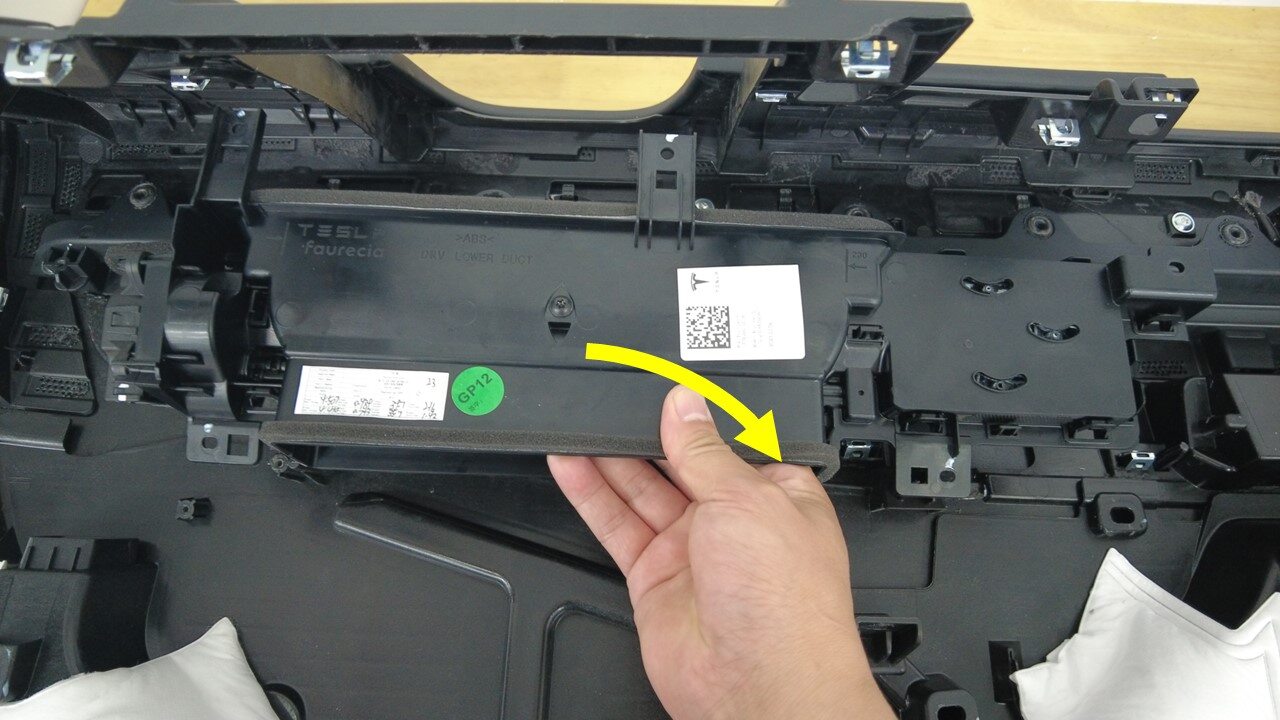

  4. 将左侧除霜风管从仪表板支架上拆下。

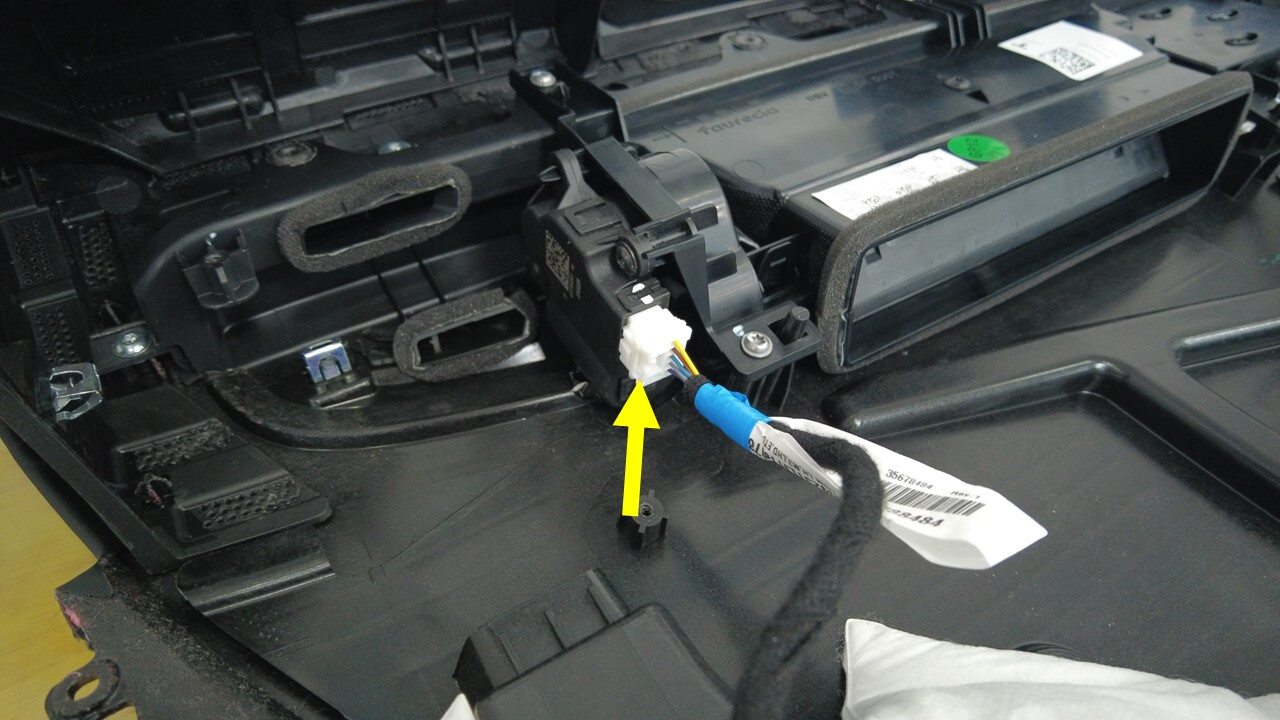

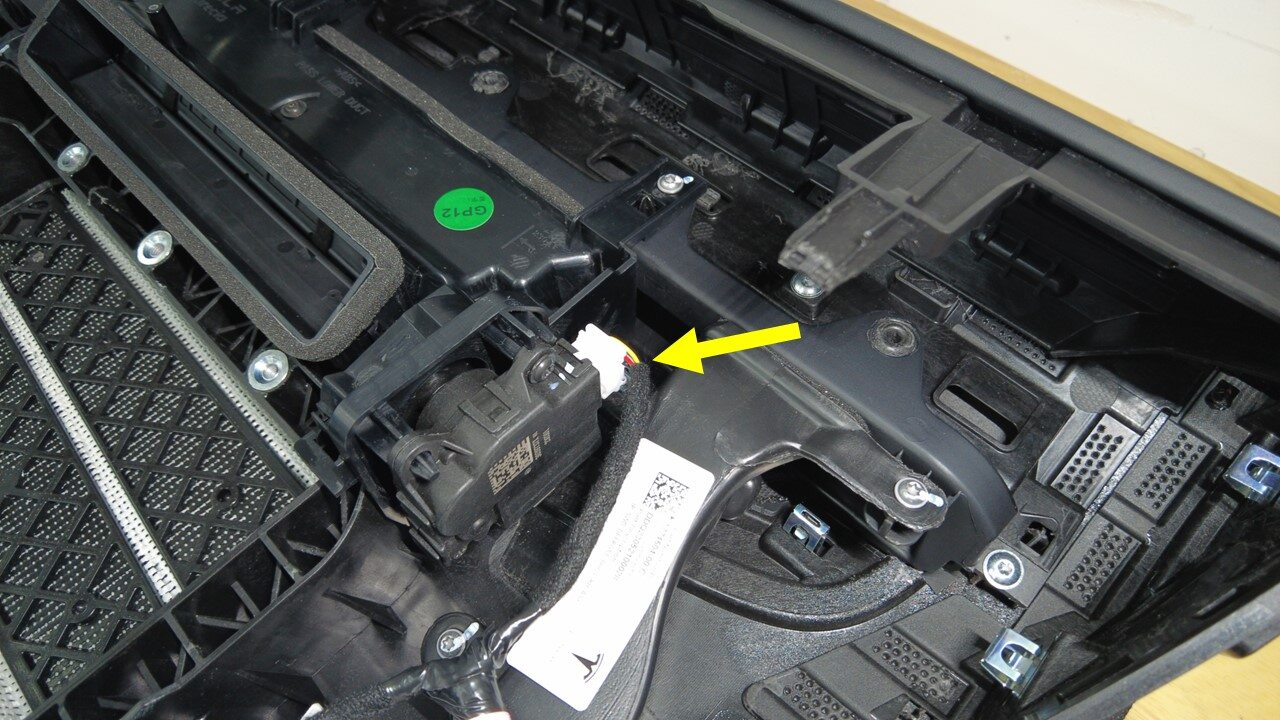

  5. 断开左侧风管高度调节传动装置连接器。
  6. 断开左侧风管水平调节传动装置连接器。

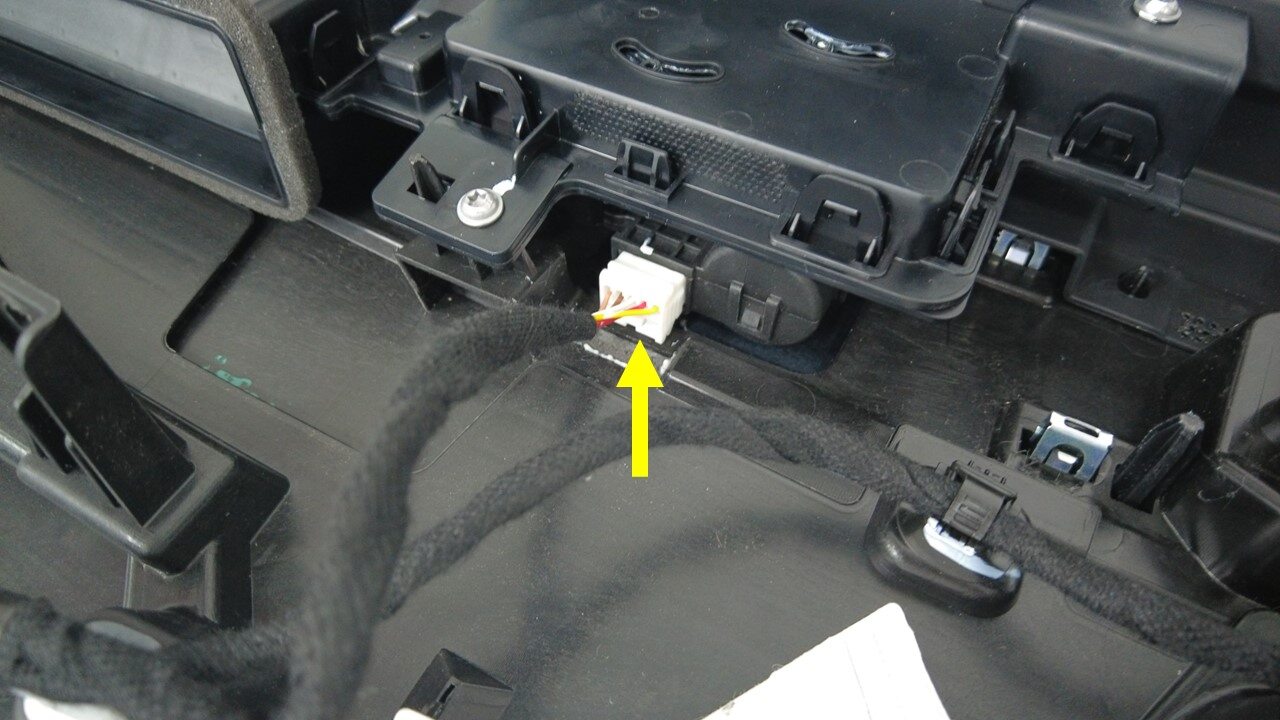

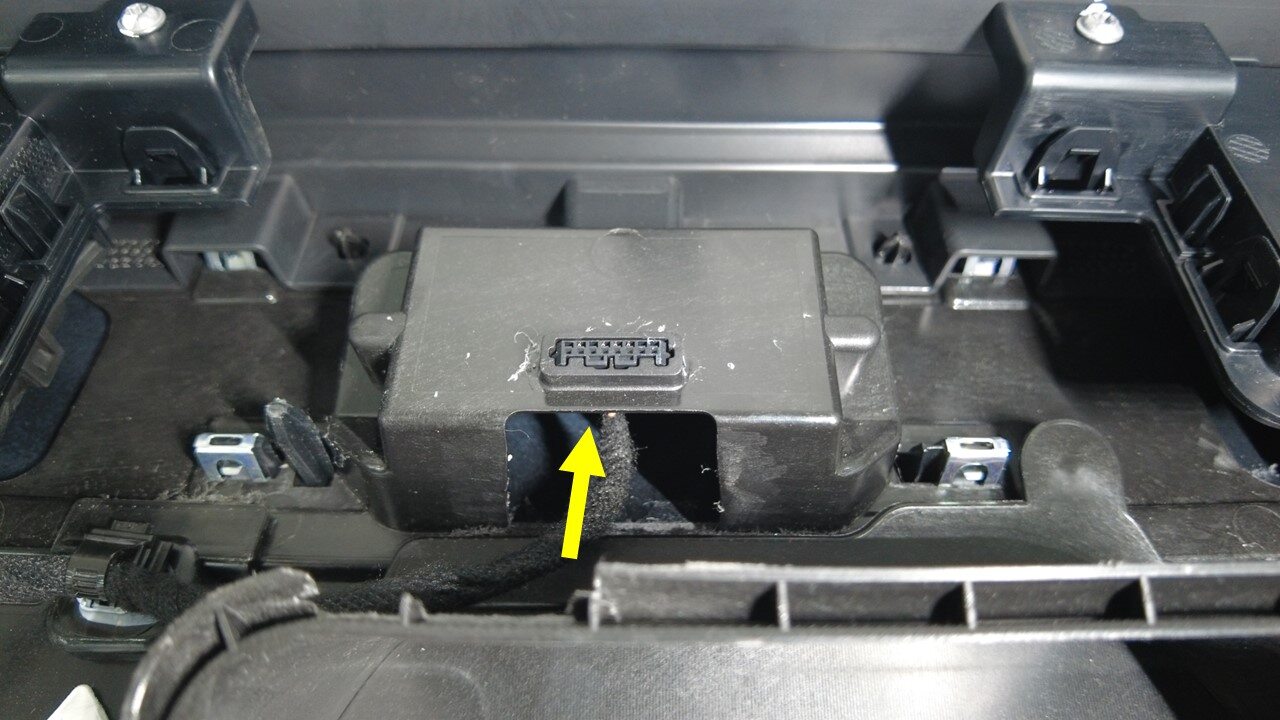

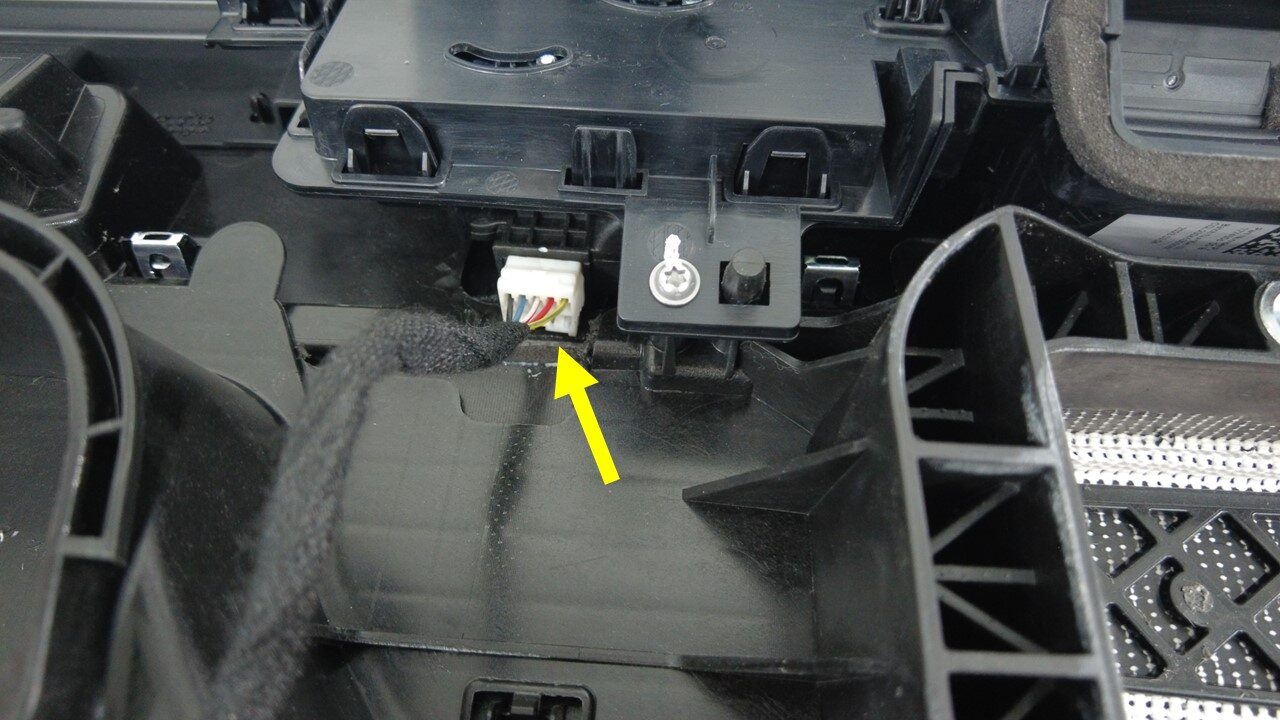

  7. 断开 ETC 连接器。

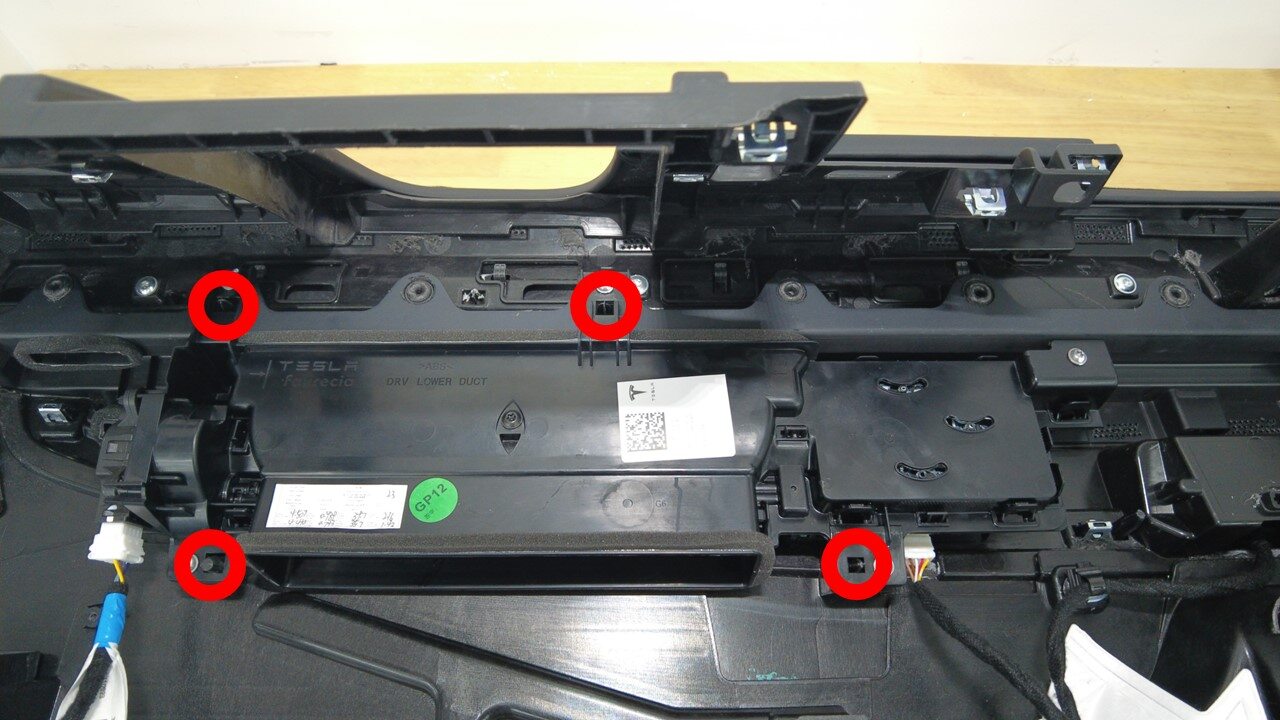

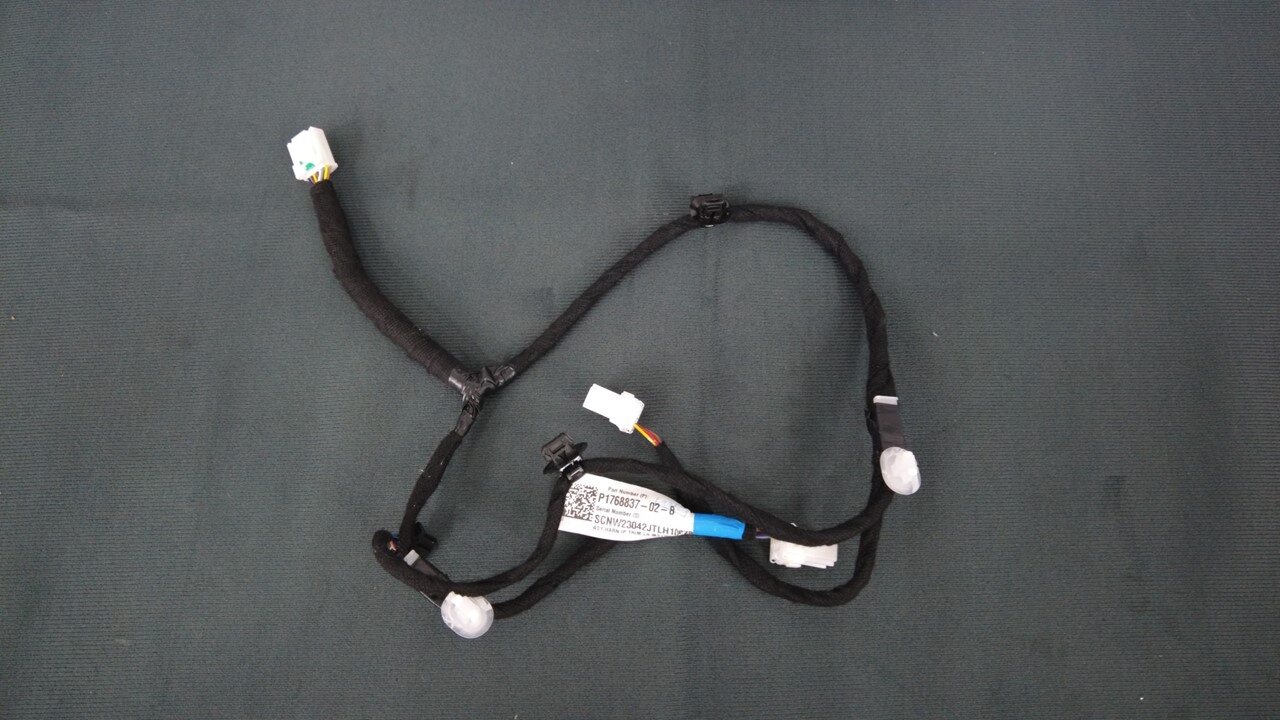

  8. 将左侧仪表板线束从仪表板支架上拆下。
    注
    4 个卡子

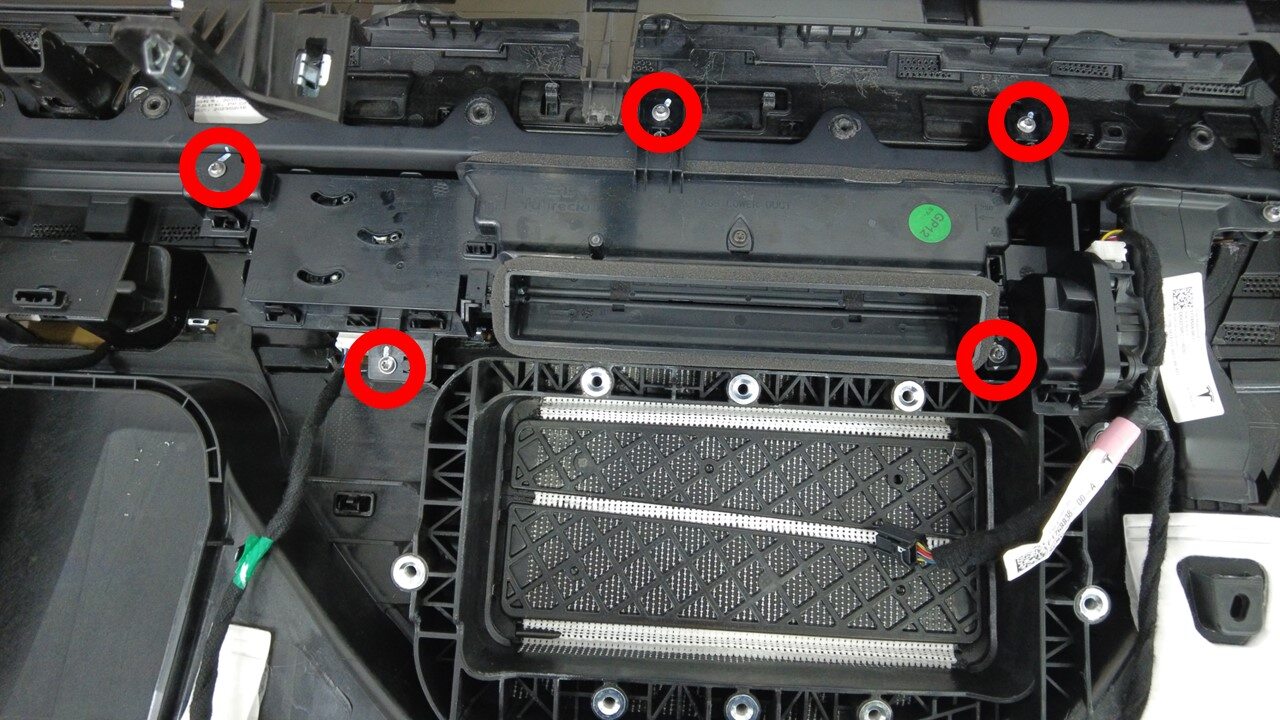

  9. 拆下将左侧通风口固定到仪表板支架的螺钉（5 个）。
    注
    5 个螺钉，4 个固定销

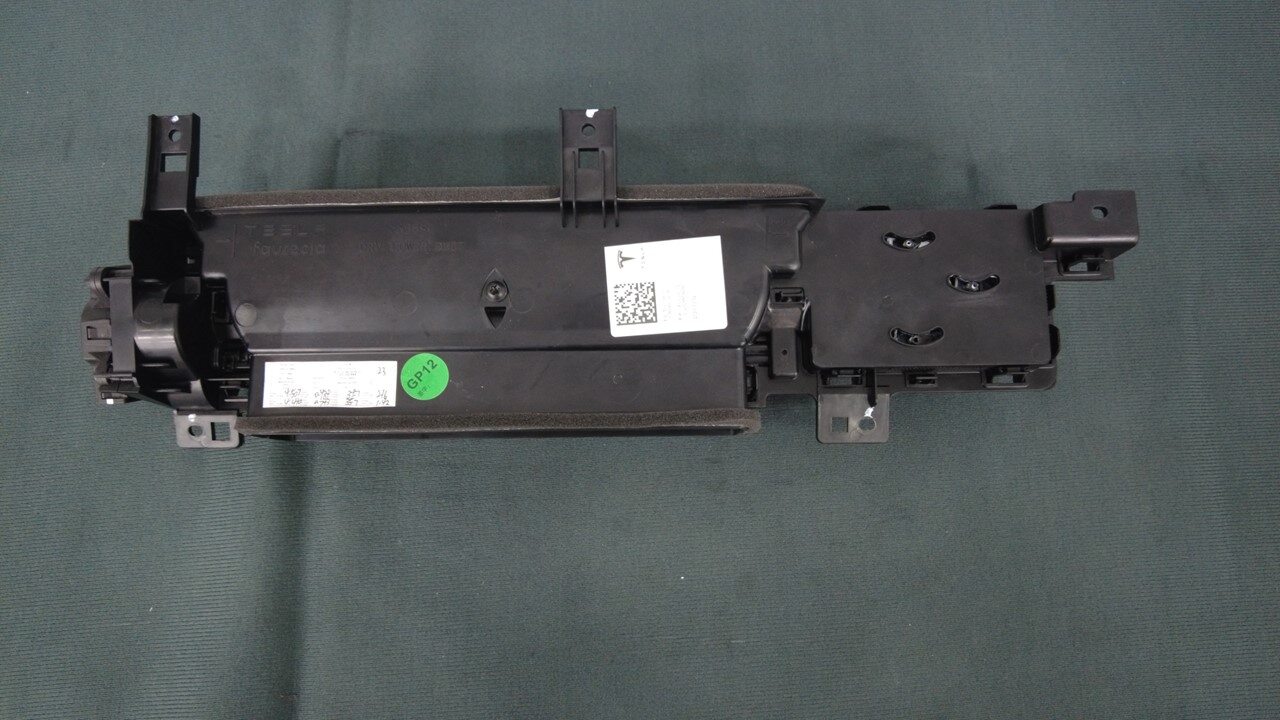

  10. 将左侧通风口从仪表板支架上拆下。
  11. 拆下将右侧除霜风管固定到仪表板支架的螺钉（2 个）。
  12. 将右侧除霜风管从仪表板支架上拆下。
  13. 断开右侧副驾位风管高度调节传动装置连接器。
  14. 断开右侧副驾位风管水平调节传动装置连接器。

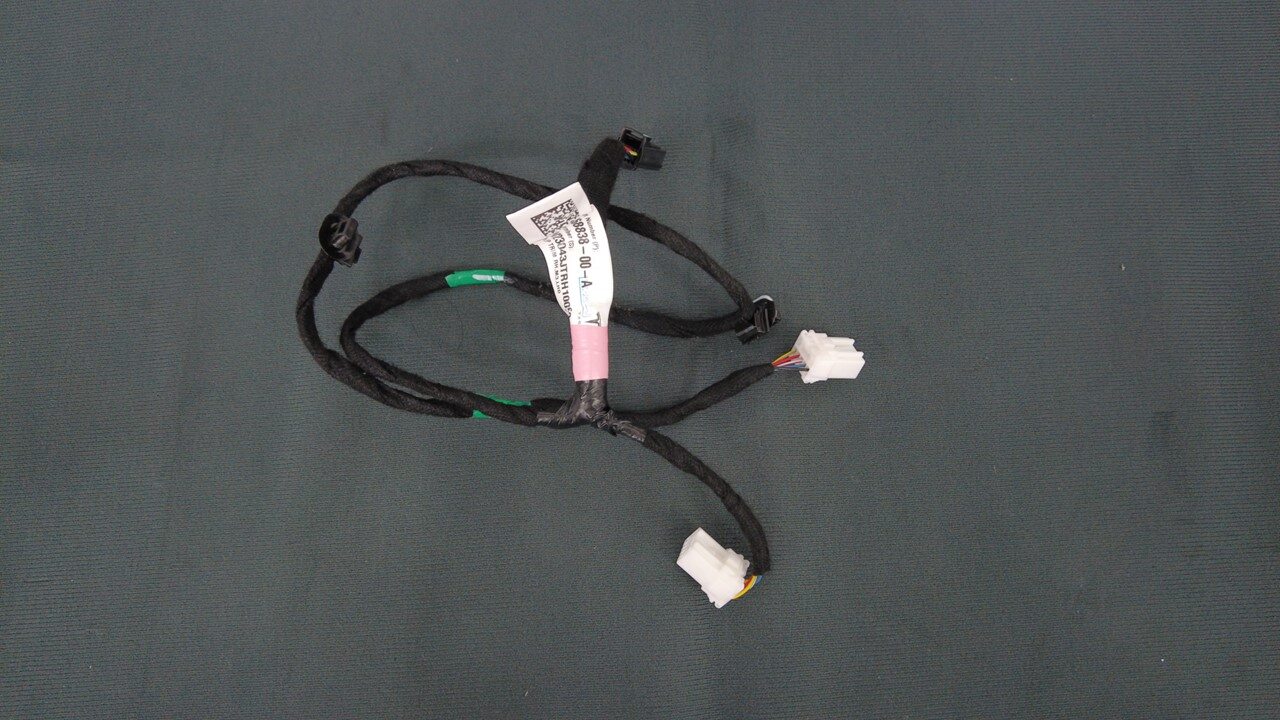

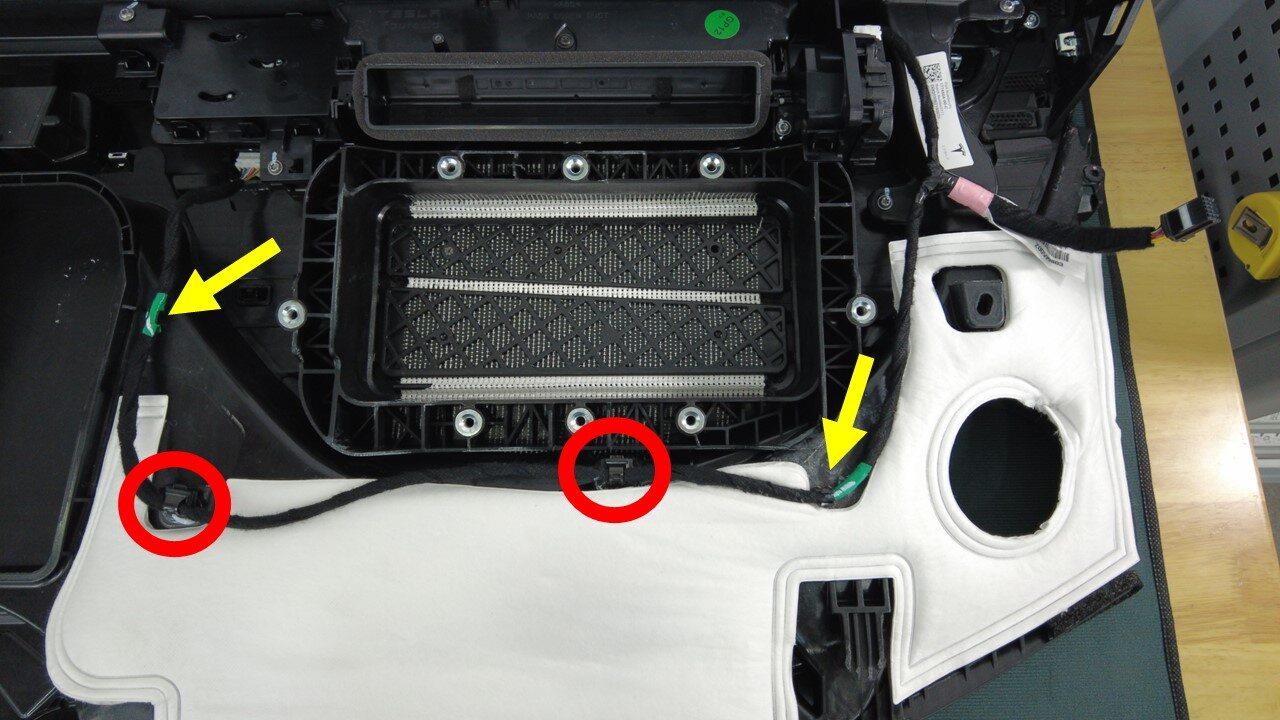

  15. 将右侧仪表板线束从仪表板支架上拆下。
    注
    2 个夹子，2 个卡槽
  16. 拆下将右侧副驾位通风口固定到仪表板支架的螺钉。
    注
    5 个螺钉，4 个固定销
  17. 将副驾位通风口从仪表板支架上拆下。

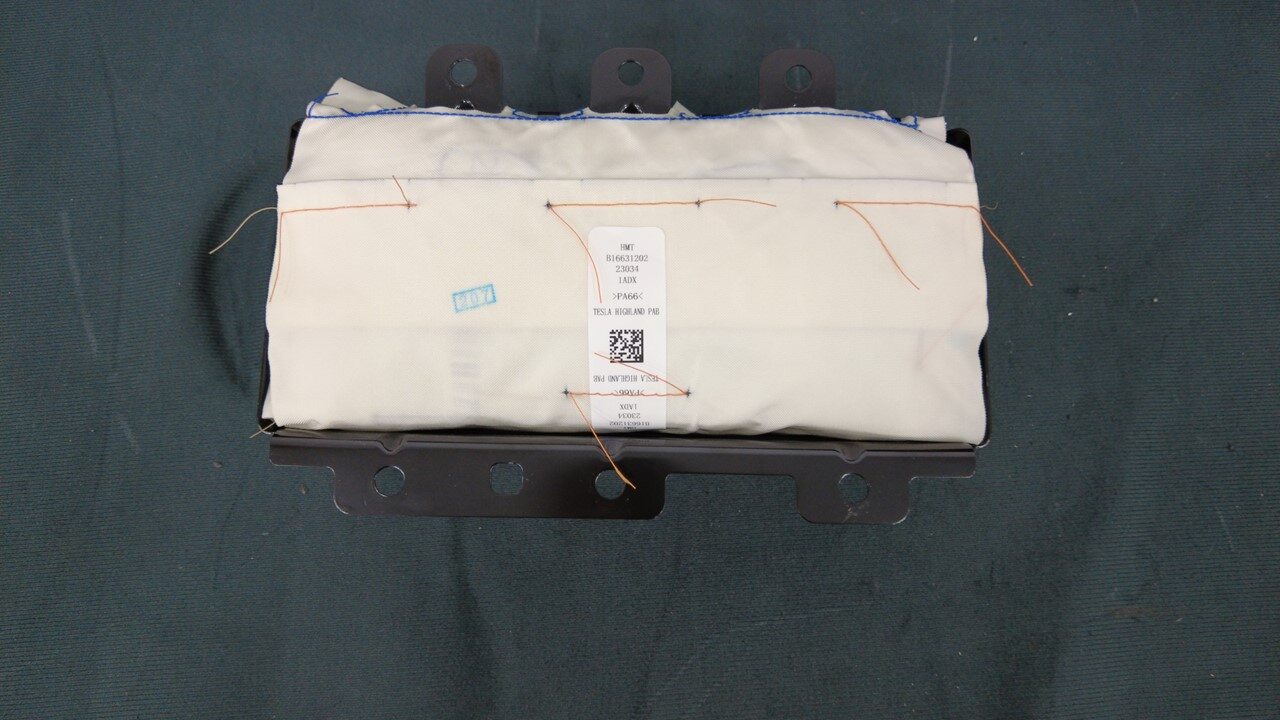

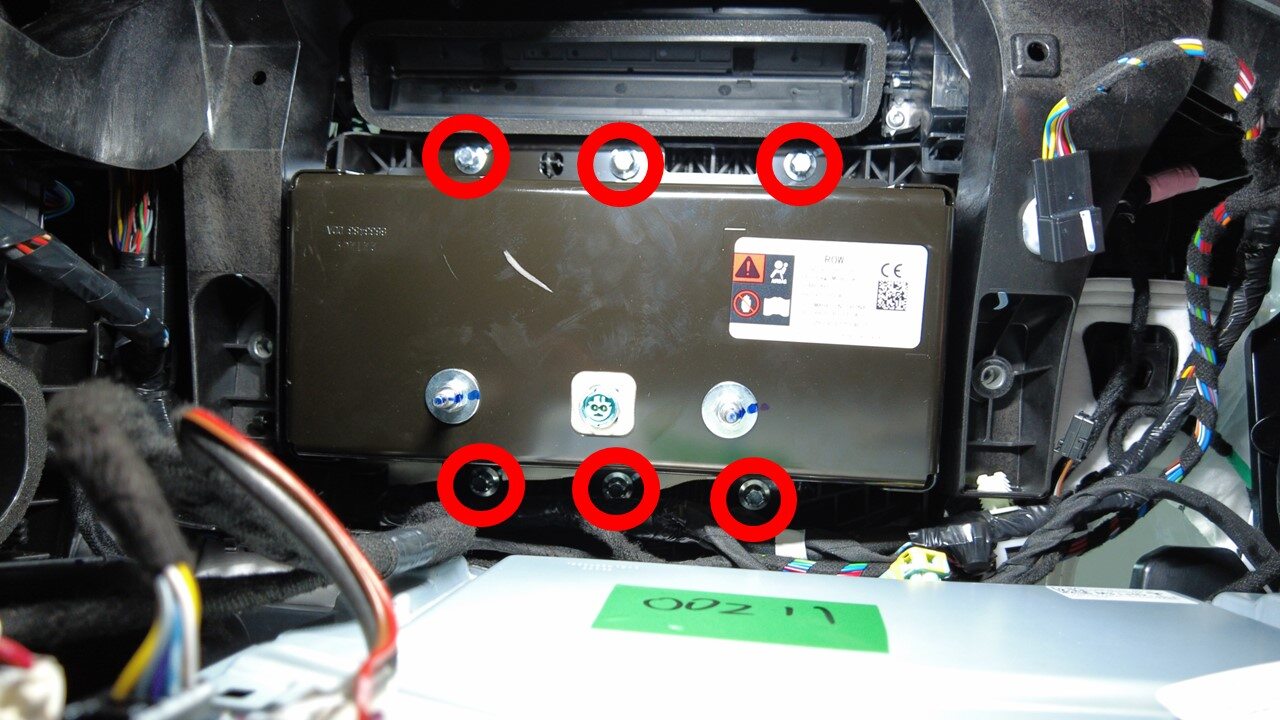

  18. 拆下并弃用将副驾位气囊固定到仪表板支架的螺栓（6 个）。

安装

  1. 将新的仪表板支架放置在台架上。
    注
    建议寻求他人协助
  2. 安装新的螺栓（6 个），将副驾位气囊固定到新的仪表板支架上（扭矩为 8 Nm）。
    注
    6 个螺纹胶螺栓，零件号 1116594-00-B。
  3. 将副驾位通风口安装到仪表板支架上。
  4. 安装将副驾位通风口固定到仪表板支架的螺钉（5 个）（扭矩为 0.9 Nm）。
    注
    5 个螺钉，3 个固定销
  5. 安装将右侧仪表板线束固定到仪表板支架的夹子（2 个）和卡槽（2 个）。
  6. 连接副驾位风管水平调节传动装置连接器。
  7. 连接副驾位风管高度调节传动装置连接器。

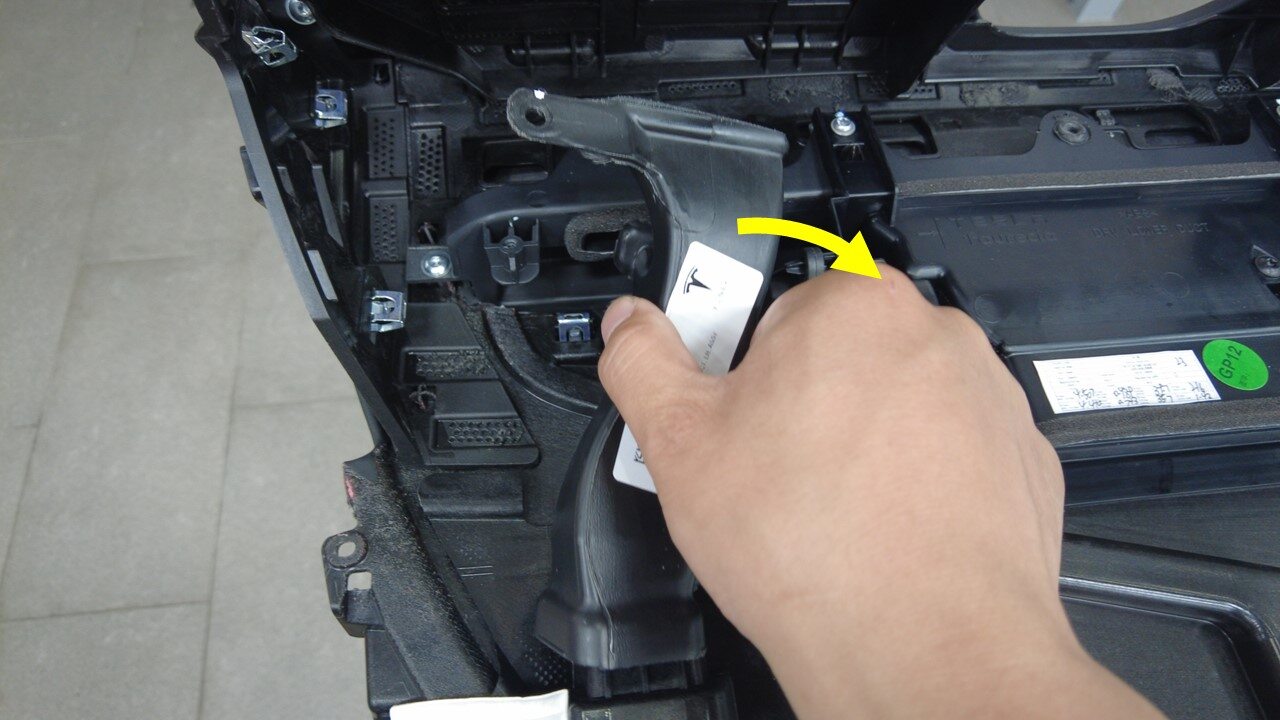

  8. 将右侧除霜风管安装到仪表板支架上。
  9. 安装将右侧除霜风管固定到仪表板支架的螺钉（2 个）（扭矩为 0.9 Nm）。
  10. 将驾驶位通风口安装到仪表板支架上。
  11. 安装将驾驶位通风口固定到仪表板支架的螺钉（5 个）（扭矩为 0.9 Nm）。
    注
    5 个螺钉，4 个固定销。
  12. 安装将左侧仪表板线束固定到仪表板支架的夹子（4 个）。
  13. 连接 ETC 连接器。
  14. 连接左侧风管水平调节传动装置连接器。
  15. 连接左侧风管高度调节传动装置连接器。

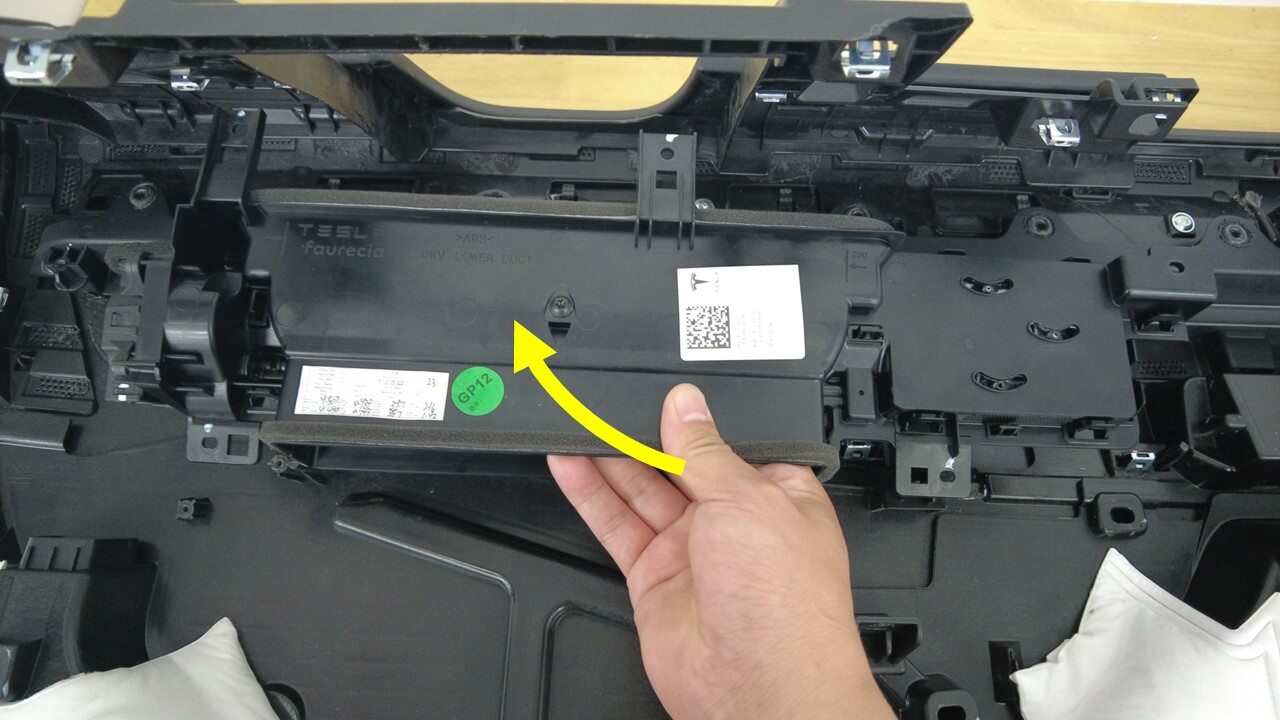

  16. 将左侧除霜风管安装到仪表板支架上。
  17. 安装将左侧除霜风管固定到仪表板支架的螺钉（2 个）（扭矩为 0.9 Nm）。
  18. 将仪表板支架夹安装到横梁上。
    注
    注意请勿将扬声器连接器和氛围灯连接器按压到仪表板上。
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
  19. 执行仪表板上部总成 ((拆卸和安装))中给出的所有后续安装步骤。
