扰流板总成 ((拆卸和更换))

校正代码 1133070072 FRT 0.36 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1453028-00-A 徽标拆卸套件

拆卸

  1. 使用毛巾和/或压缩空气清洁扰流板周围区域。
    警告
    为避免人身伤害，使用压缩空气时，必须佩戴护目装置。
  2. 剪一段长度约为 24 英寸的钓鱼线，在钓鱼线两端打结，然后将线结分别挂在把手上，以装配徽标拆卸套件。

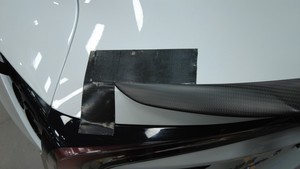

  3. 用遮蔽胶带标记后扰流板的原始位置。

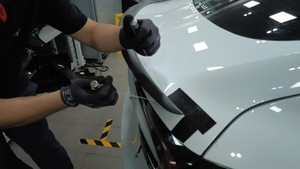

  4. 从扰流板一端开始，使用徽标拆卸套件小心地将扰流板从后备箱上松开。
    警告
    请谨慎操作，以防止损坏涂漆和外部饰板。
  5. 使用真空吸尘器清理后备箱中的碎屑或积尘。
  6. 使用橡胶轮清理后备箱中残余的粘合剂。
    警告
    为避免人身伤害，执行该步骤时，必须佩戴护目和护耳装置。

安装

  1. 用异丙醇 (IPA) 湿巾清洁扰流板安装表面，待风干后再继续下一步骤。
    注
    清理因雨水或洗车等积存的水气或污染物，否则可能导致后扰流板粘合不佳。
    注
    如果后备箱表面需要补漆，应寻求钣喷中心或汽车美容师帮助，然后再安装后扰流板。
    注
    建议在室内执行此程序。为确保正确粘合，安装时可接受的环境和零件温度为 15-43 摄氏度（60-110 华氏度）。
  2. 在不揭除新的后扰流板胶面保护条的情况下，根据拆卸过程中粘贴的遮蔽胶带对齐扰流板。

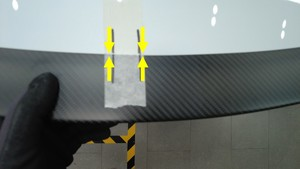

  3. 在后扰流板中部和后备箱上贴上遮蔽胶带，然后用记号笔在遮蔽胶带上画好中心线。
    注
    中心线应相距约 25 毫米。
  4. 验证后备箱盖上后扰流板装配情况。
    注
    不同后扰流板的轮廓可能稍有不同。确保后扰流板居中放在后备箱盖表面且边角平放。

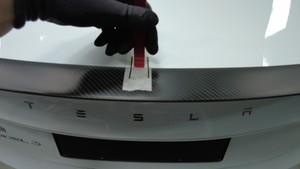

  5. 使用塑料饰板工具切割遮蔽胶带，以便拆下后扰流板。
    警告
    谨慎使用塑料刀片，以免损坏后备箱盖或后扰流板表面。
  6. 从后备箱盖上拆下后扰流板，然后从后扰流板上拆下胶面保护条。

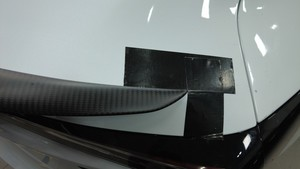

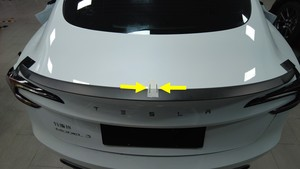

  7. 将后扰流板遮蔽胶带上的两个标记与后备箱盖遮蔽胶带上的两个标记对齐。让后扰流板的边角远离行李箱盖，以便先安装后扰流板的中间部分。
  8. 将后扰流板的两端固定到行李箱上。
  9. 执行粘合剂浸润处理：从中间开始，用力向下向内朝车辆前部推动，然后继续向外朝扰流板两端推动。
  10. 从车上揭下遮蔽胶带，然后清洁工作区域。
    注
    确保后扰流板各角均平放在后备箱盖表面且对称。
