冷却风扇模块总成 ((拆卸和更换))

校正代码 1830036012 FRT 0.89 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-05-11: 添加了冷却液真空加注步骤。

拆卸

  1. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  2. 拆卸前备箱后部挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
  3. 解锁车辆网关。请参阅 网关解锁。
  4. 在触摸屏上，点击Service Mode > Thermal > Coolant System > Coolant Fill/Drain，然后选择Run以启动 "Start Thermal Fluid Fill/Drain (Coolant Only)" 例行程序。
  5. 断开低压电源。请参阅 低压电源 - 锂离子（断开和连接）。
  6. 拆卸驾驶室进气槽。请参阅 新风槽总成 - HVAC ((拆卸和更换))。
  7. 拆下检修板。请参阅 检修面板 - 前保险杠饰板 ((拆卸和更换))。
  8. 拆卸前备箱储物单元。请参阅 前备箱总成 ((拆卸和更换))。
  9. 将环境温度传感器罩从主动进气格栅上小心拆下。
  10. 断开环境温度传感器电气连接器。
  11. 松开连接器锁，然后断开主动进气隔栅执行机构电气连接器。
    警告
    请勿向下按压红色锁片。拉动红色锁片以释放连接器锁。

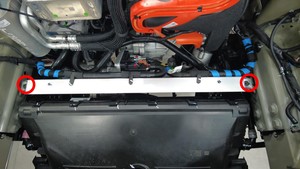

  12. 拆卸将前备箱储物单元加固支架固定到冷却风扇的螺栓（2 个），然后将支架向后滑动以留出间隙。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
    • 2 英寸加长件
    • 无绳六角螺丝刀
  13. 拆卸前流线型护板。请参阅 流线型护板 - 前底板 ((拆卸和更换))。
  14. 拆下前裙板。请参阅 下围板 - 前底板 ((拆卸和更换))。
  15. 将冷却液排放容器放置在车辆左前侧下方。
  16. 松开弹簧夹，将散热器入口软管从散热器上断开，然后堵住软管和散热器。
  17. 将冷却液排放容器放置在车辆右前侧下方。
  18. 松开弹簧夹，将散热器出口软管从散热器上断开，然后堵住软管和散热器。
  19. 取走车辆下方的冷却液排放容器。

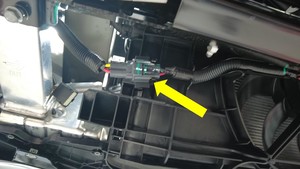

  20. 断开冷却风扇模块电气连接器。
  21. 拆卸将冷凝器风扇模块底部固定到踝部止动爪的左侧螺栓，然后对右侧重复此步骤。
    注
    抬起冷凝器风扇模块，以便拆下螺栓。
    提示
    推荐使用以下工具
    • 8 mm 套筒扳手
    • 无绳棘轮/冲击钻
    图 1. 左侧如图所示，右侧类似

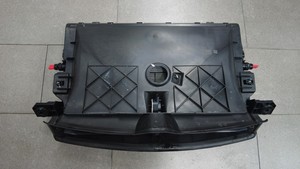

  22. 从车上拆下冷却风扇模块总成。

安装

  1. 在协助下，将冷却风扇模块总成放置到车辆上，然后预装将模块总成固定到车辆的螺栓。
  2. 紧固将冷凝器风扇模块底部固定到踝部止动爪的左侧螺栓，然后对右侧重复此步骤。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • 8 mm 套筒扳手
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手 （仅适用于安装程序）
    图 2. 左侧如图所示，右侧类似
  3. 取下散热器和散热器出口软管上的塞子，立即将散热器出口软管与散热器相连，然后紧固卡子。
    注
    对接头执行推拉推测试，确保接头牢固。
  4. 取下散热器和散热器入口软管上的塞子，立即将散热器入口软管与散热器相连，然后紧固卡子。
    注
    对接头执行推拉推测试，确保接头牢固。
  5. 连接冷却风扇模块电气连接器，然后接合连接器锁。
  6. 安装前裙板。请参阅 下围板 - 前底板 ((拆卸和更换))。
  7. 安装前部流线型护板。请参阅 流线型护板 - 前底板 ((拆卸和更换))。
  8. 完全降下车辆。
  9. 将前备箱储物单元加固支架放置到冷却风扇上，然后安装将支架固定到风扇的螺栓（2 个）。
    16 Nm (11.8 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手 （仅适用于安装程序）
  10. 连接环境温度传感器电气连接器。
  11. 将环境温度传感器盖板安装到主动进气格栅。
  12. 连接主动进气隔栅传动装置电气连接器，然后接合连接器锁。
  13. 执行冷却液真空重新加注。请参阅 冷却系统 - 真空再充注 (Test/Adjust)。
  14. 连接低压电源。请参阅 低压电源 - 锂离子（断开和连接）。
  15. 在触摸屏上执行以下步骤。
    1. 点击Service Mode > Thermal > Coolant System > Stop Thermal Fill Drain，以完成例行程序。
    2. 点击Service Mode > Thermal > Coolant System > Coolant Purge，选择Run以启动 "Coolant Air Purge" 例行程序，然后等待例行程序完成。
      注
      确保车辆未处于“前进”挡，将车辆换至“前进”挡时，此例行程序将停止。测试将持续约 10 分钟。测试中，速度将在 3500-6500 RPM（怠速 = 约 1500 RPM）之间变化，启动的阀门将在串联和并联之间切换。如果速度在 7000 RPM 左右徘徊，则表示冷却液泵存在气锁状况，请再次执行真空加注。继续加注冷却液并排空空气，直至冷却液液位介于罐上的 NOM 线与 MAX 线之间。
  16. 检查冷却液液位，必要时加满，然后安装冷却液瓶瓶盖。
    注
    确保冷却液液位处于 "Max" 线处。
  17. 在触摸屏上，点击Service Mode > Thermal > Actions > Test Thermal Performance，选择Run以启动 "Thermal System Performance Test" 例行程序，然后等待例行程序完成。
  18. 在触摸屏上，点击Service Mode > Thermal > Actions > Test HVAC Performance，选择Run以启动 "HVAC System Performance Test" 例行程序，然后等待例行程序完成。
  19. 禁用“维护模式”。请参阅 维护模式。
  20. 安装前备箱储物单元请参阅 前备箱总成 ((拆卸和更换))。
  21. 安装检修板。请参阅 检修面板 - 前保险杠饰板 ((拆卸和更换))。
  22. 安装新鲜空气进气槽。请参阅 进气口 - HVAC ((拆卸和更换))。
  23. 安装前备箱后挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
