装饰饰板 - 中控台（卡扣固定式手机托盘)-左侧 ((拆卸和更换))

校正代码 1519010092 FRT 0.18 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆卸中控台手机托盘。请参阅 电话托盘（卡夹型） ((拆卸和更换)) 或 电话托盘（螺丝型） ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    如果是螺钉紧固型手机托盘，请使用校正代码 1519011002。
  2. 拆下后端面板。请参阅 中控台后端面板总成 ((拆卸和更换))。
  3. 拆卸左后侧面板。请参阅 中控台后侧面板，左，总成 ((拆卸和更换))。
  4. 拆卸左前侧面板。请参阅 中控台侧面板，地毯，左，左驾驶 ((拆卸和更换))。

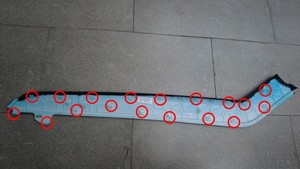

  5. 使用饰板工具松开将左饰板固定到中控台的卡子（18 个）和锁片（3 个）。

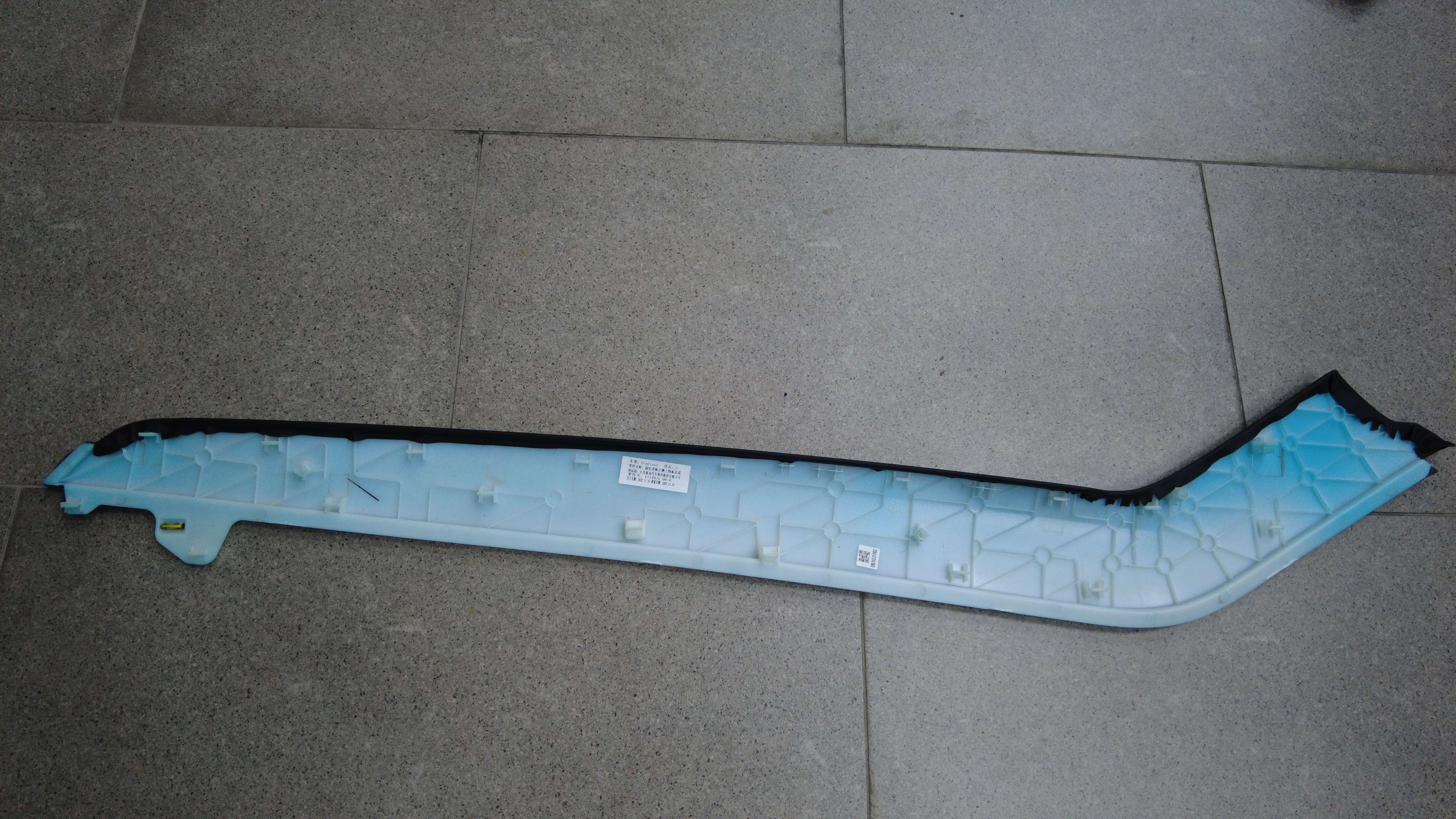

  6. 拆卸饰板。

安装

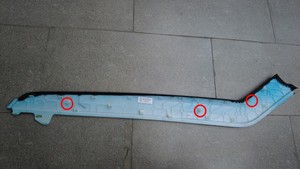

  1. 对齐左侧面板前后锁片（3 个）。
  2. 安装将后侧面板固定到中控台的卡子（18 个）。
  3. 安装左前侧面板。请参阅 中控台侧面板，地毯，右，左驾驶 ((拆卸和更换))。
  4. 安装左后侧面板。请参阅 中控台后侧面板，左，总成 ((拆卸和更换))。
  5. 安装后端面板。请参阅 中控台后端面板总成 ((拆卸和更换))。
  6. 安装中控台手机底座请参阅 电话托盘（卡夹型） ((拆卸和更换)) 或 电话托盘（螺丝型） ((拆卸和更换))。
