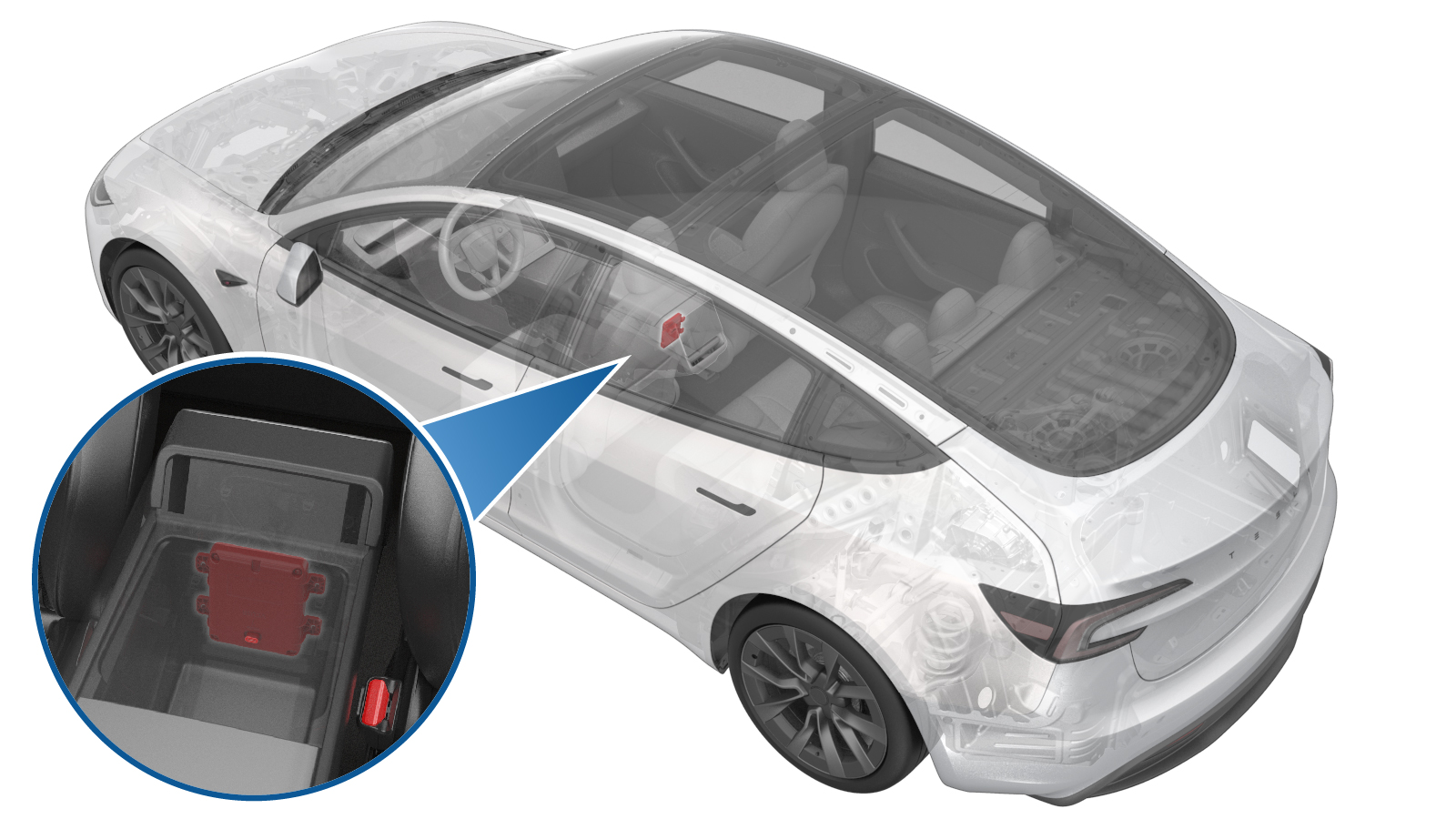

VC USB 总成（卡扣固定手机支架） ((拆卸和更换))

校正代码 1715010612 FRT 0.54 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

Informational PurposesAn informational icon, calling your attention
注
如果是螺钉紧固型手机托盘，请使用校正代码 1715010622。

拆卸

  1. 拆卸中控台手机托盘。请参阅 电话托盘 - 中控台（卡夹型） ((拆卸和更换)) 或 电话托盘（螺丝固定式） - 中控台 ((拆卸和更换))。
  2. 拆下中控台后端面板。请参阅 面板 - 后 - 中控台 ((拆卸和更换))
  3. 将左后侧面板从中控台总成上拆下。请参阅 侧板 - 后 - 中控台 - 左侧 ((拆卸和更换))。
  4. 将左前侧面板从中控台总成上拆下。请参阅 毡毯 - 中控台侧板 - 左侧 ((拆卸和更换))。
  5. 拆下中控台左侧饰板。请参阅 装饰饰板 - 中控台（卡扣固定式手机托盘) - 左侧 ((拆卸和更换))。
  6. 重复第3步至第5步，完成车辆右侧相关操作。
  7. 拆卸前备箱后部挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
  8. 断开低压电池电源。请参阅 低压电池 - 锂离子（断开和连接）
  9. 拆下后端模块总成。请参阅 模块 - 后端 - 中控台（卡扣固定手机支架） ((拆卸和安装))
    Informational PurposesAn informational icon, calling your attention
    注
    无需将后端模块从总成上拆下。

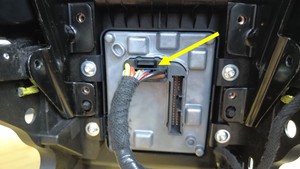

  10. 断开中控台 USB 集线器连接器。

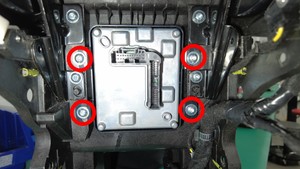

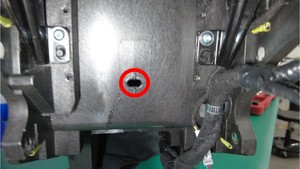

  11. 拆卸将 USB 集线器固定到中控台的螺栓（4 个）和固定销，然后将 USB 集线器从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T20 套筒

安装

  1. 安装将 USB 集线器固定到中控台的螺栓（4 个）和固定销。
    1.1 Nm (.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T20 套筒
  2. 连接中控台 USB 集线器连接器。
  3. 安装后端模块总成。请参阅 模块 - 后端 - 中控台（卡扣固定手机支架） ((拆卸和安装))
  4. 连接低压电池电源。请参阅 低压电池 - 锂离子（断开和连接）
  5. 安装前备箱后挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
  6. 安装中控台左侧饰板。请参阅 装饰饰板 - 中控台（卡扣固定式手机托盘) - 左侧 ((拆卸和更换))。
  7. 安装中控台左前侧面板。请参阅 毡毯 - 中控台侧板 - 左侧 ((拆卸和更换))。
  8. 安装中控台左后侧面板。请参阅 侧板 - 后 - 中控台 - 左侧 ((拆卸和更换))。
  9. 重复第6步至第8步，完成车辆右侧相关操作。
  10. 安装中控台后端面板。请参阅 面板 - 后 - 中控台 ((拆卸和更换))
  11. 安装中控台手机底座请参阅 电话托盘 - 中控台（卡夹型） ((拆卸和更换)) 或 电话托盘（螺丝固定式） - 中控台 ((拆卸和更换))。
  12. 重新安装车辆固件。请参阅 软件重新安装 - 触摸屏。
  13. 将装有 Toolbox 的笔记本电脑与车辆相连请参阅 Toolbox（连接和断开）。
  14. 在 Toolbox 中，点击Actions/Autodiag选项卡，然后在搜索字段中输入 "TEST-SELF_VCUSB_X_HVAC-ACTUATOR"。
  15. 点击TEST-SELF_VCUSB_X_HVAC-ACTUATORvia Toolbox:(link)，再点击Run，然后等待例行程序完成。
  16. 断开装有 Toolbox 的笔记本电脑与车辆的连接。请参阅 Toolbox（连接和断开）。
