Beam - Cross Car (RHD) ((拆卸和更换))
校正代码
1405021012
FRT
2.40
注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将仪表板支架固定到副驾位气囊附近横梁的螺纹胶螺栓（2 个） |
 8 Nm (5.9 lbs-ft) |
|
更换 | 1116594-00-B |
| 将仪表板支架固定到横梁的螺钉（8 个）和固定销（7 个） |
2.3 Nm (1.7 lbs-ft) |
|
重复使用 |
拆卸
- 打开两个前车门，降下两个前车窗。
- 将左前和右前座椅向后移动。
- 断开低压电池电源。请参阅低压电源 - 锂离子（断开和连接）。
- 拆卸雨刮器模块。请参阅Wiper Module (RHD) ((拆卸和更换))。
- 拆卸驾驶位脚部空间盖板。请参阅Cover - Footwell - Driver (RHD) ((拆卸和更换))。
- 拆卸仪表板左右端盖。请参阅端盖 - 仪表板 - 左侧 ((拆卸和更换))。
- 拆卸左右 A 柱上饰板。请参阅饰板 - 上 - A 柱 - 左侧 ((拆卸和更换))。
- 拆卸仪表板下部总成。请参阅仪表板下部总成 ((拆卸和更换))。
- 拆卸副驾位脚部空间盖板。请参阅Cover - Footwell - Front Passenger (RHD) ((拆卸和更换))。
- 拆卸手套箱。请参阅Glove Box (RHD) ((拆卸和更换))。
- 拆卸副驾位脚部空间风管。请参阅Duct - Footwell - LH (RHD) ((拆卸和更换))。
- 拆卸仪表板左侧风管。请参阅Duct - Air Wave - LH (RHD) ((拆卸和更换))。
- 拆卸中控台总成。请参阅中控台总成 ((拆卸和更换))。
- 拆卸驾驶位气囊总成。请参阅气囊 - 驾驶位 ((拆卸和更换))。
-
拆卸方向盘。请参阅方向盘 ((拆卸和更换))。
注拆卸方向盘前，请先标记方向盘与转向柱的连接位置。
- 拆卸转向柱下罩。请参阅护罩 - 下 - 转向柱 ((拆卸和更换))。
- 拆卸转向柱控制模块 (SCCM)。请参阅转向柱控制模块 ((拆卸和更换))。
- 拆卸触摸屏。请参阅中控屏 - 前 ((拆卸和更换))。
- 拆卸仪表板扬声器格栅。请参阅扬声器格栅 - 仪表板 ((拆卸和更换))。
- 拆卸仪表板左右扬声器。请参阅扬声器 - 左侧 - 仪表板（100 MM） ((拆卸和更换))。
- 拆卸仪表板中间扬声器。请参阅扬声器 - 中 - 仪表板（100 MM） ((拆卸和更换))。
-
提起白色锁片，以断开副驾位气囊连接器。
-

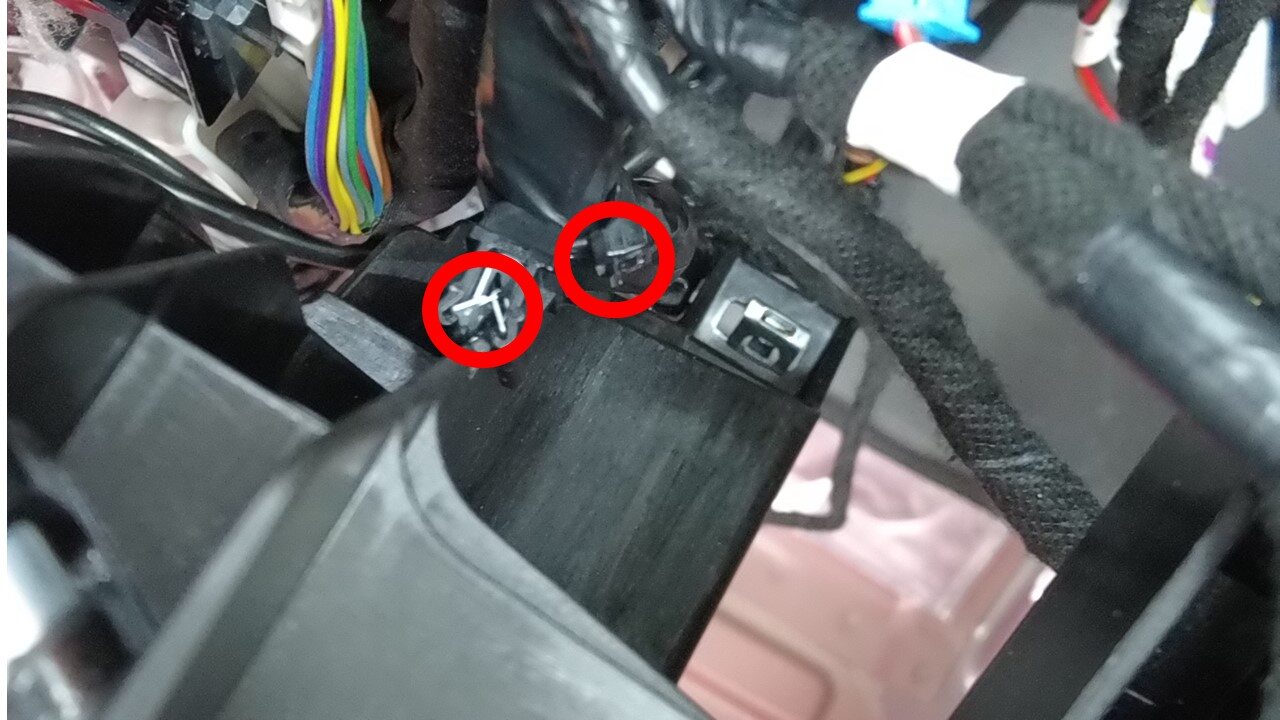

拆卸并弃置将仪表板支架固定到副驾位气囊附近横梁的螺纹胶螺栓（2 个）。
提示推荐使用以下工具
- 无绳棘轮/冲击钻
- 6 英寸加长件
- 1/4 英寸至 3/8 英寸适配器
- 外梅花套筒 E10
- 棘轮/扭矩扳手
-

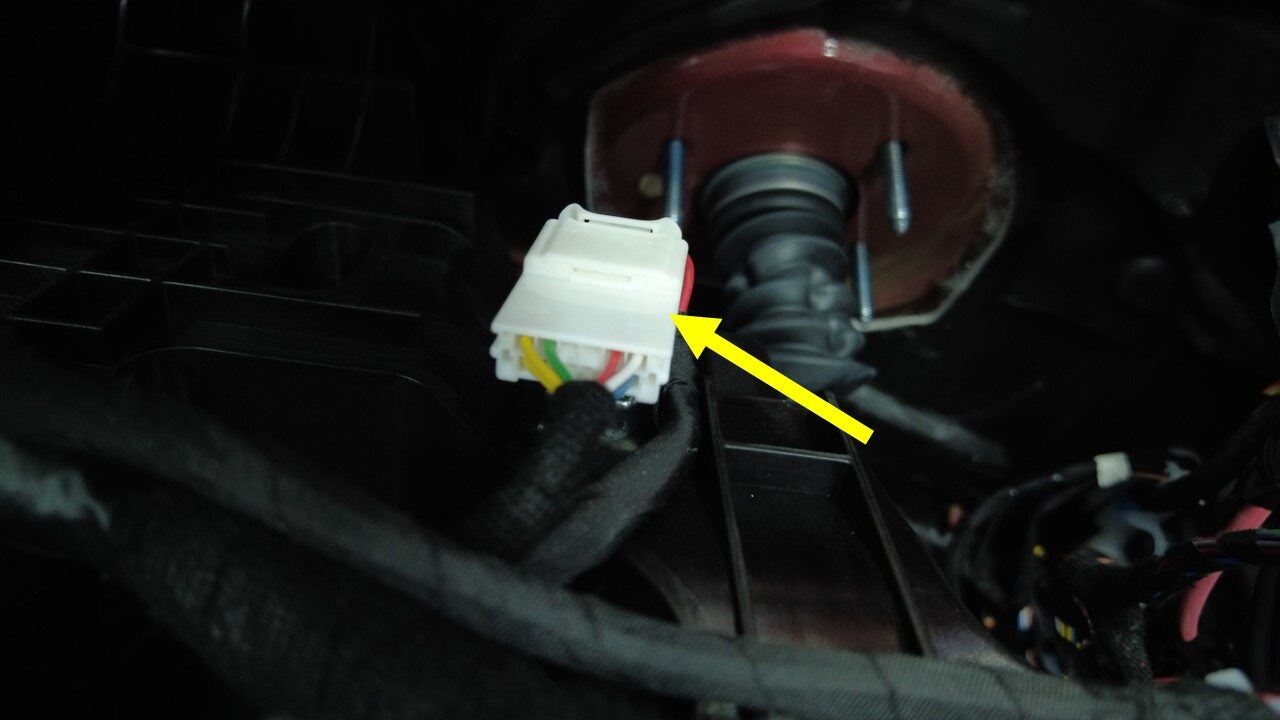

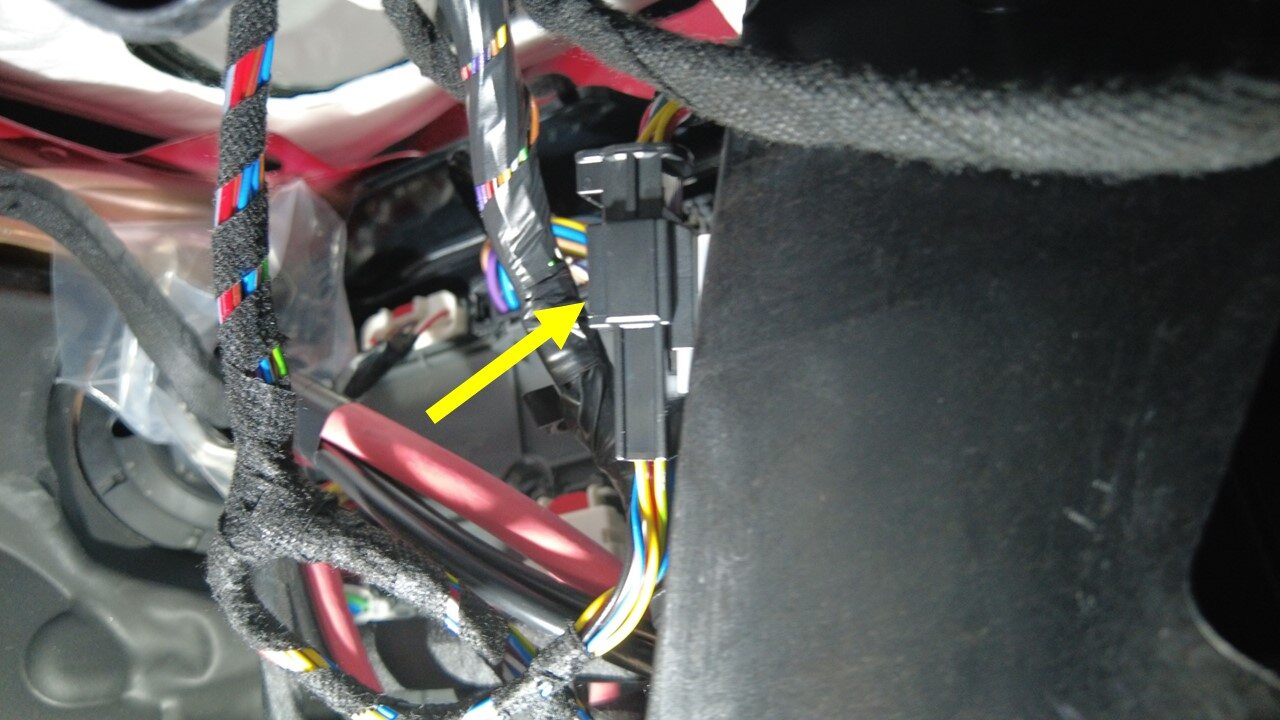

断开仪表板左侧的仪表板线束连接器。
-

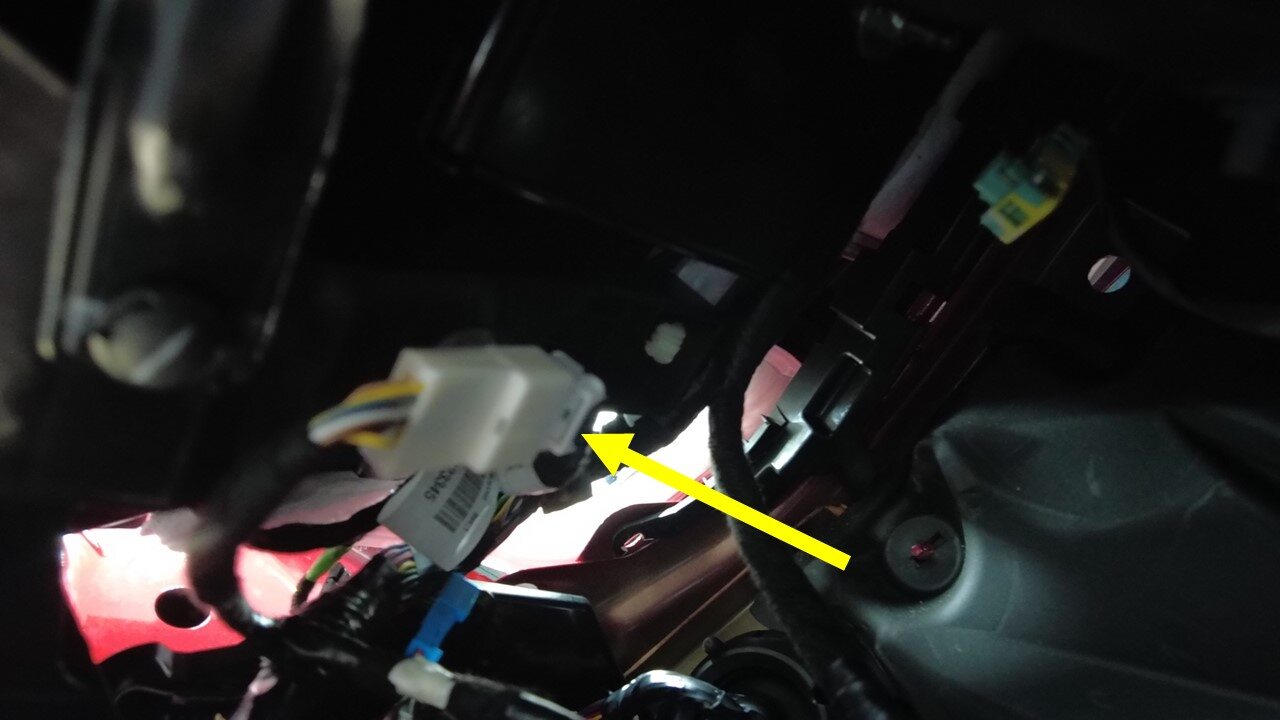

断开仪表板右侧的仪表板线束连接器。
-

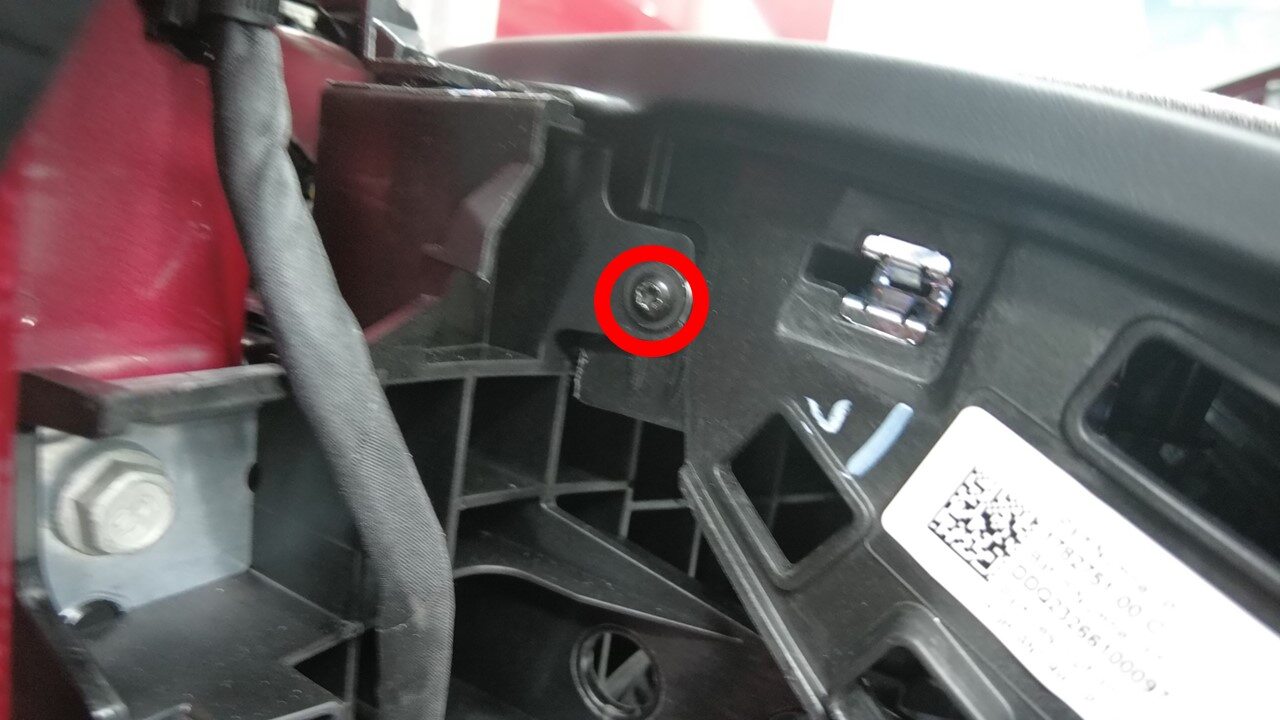

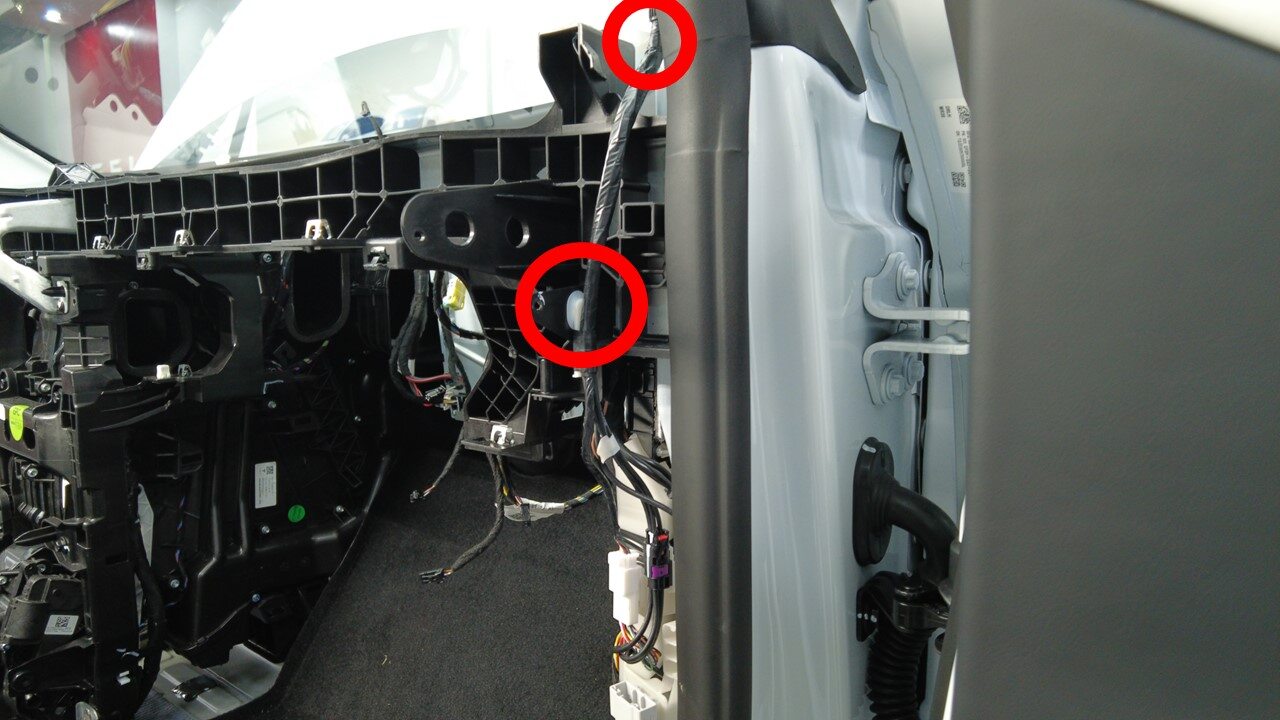

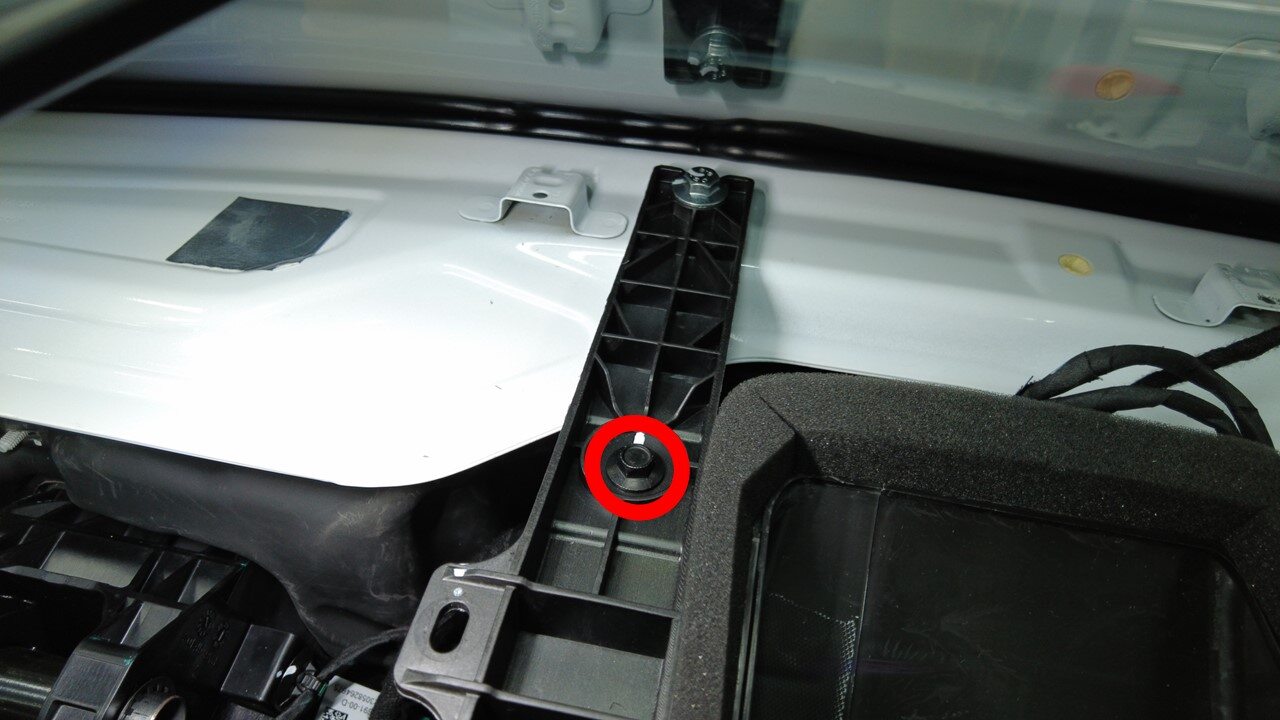

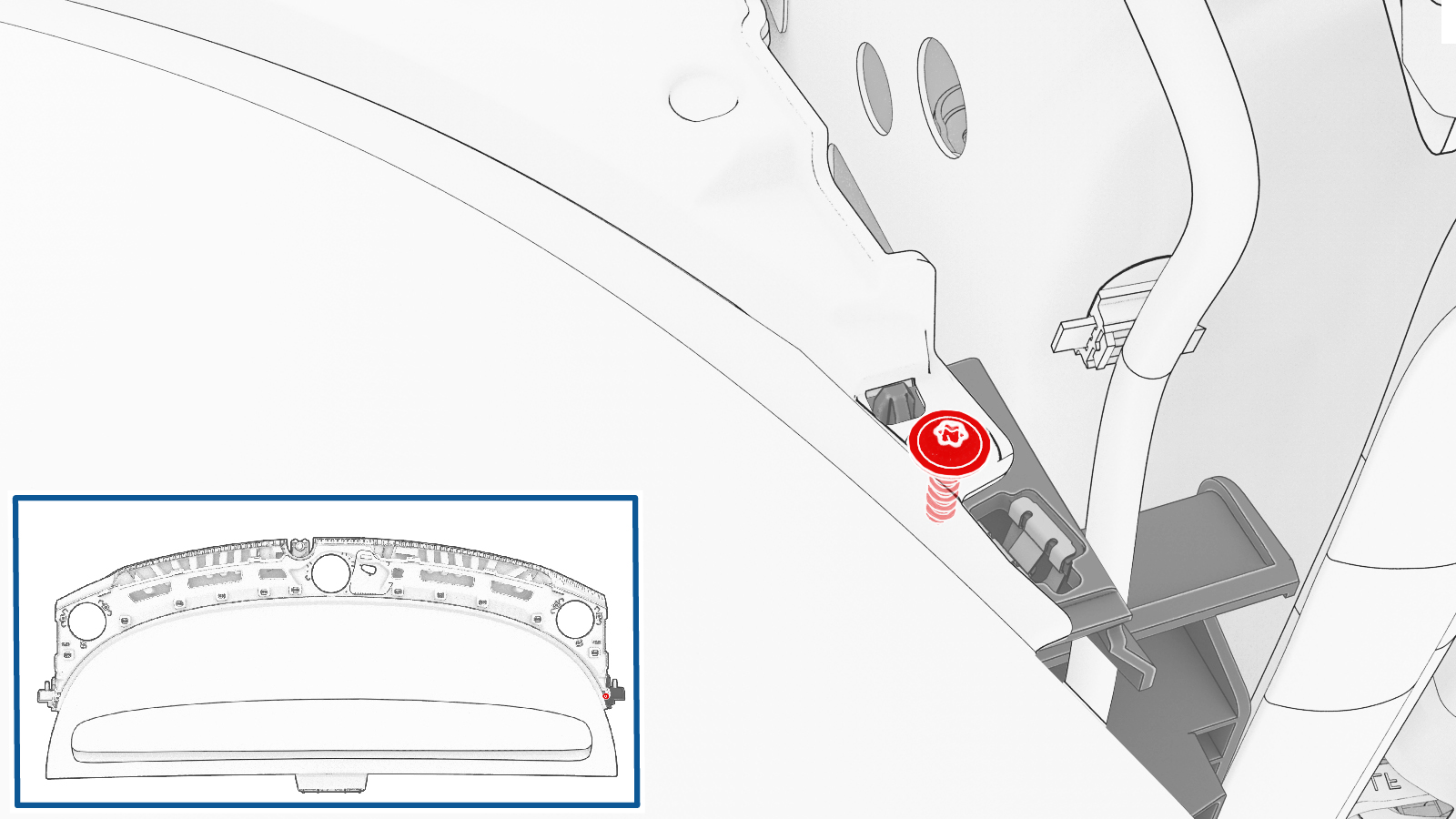

拆卸将仪表板支架固定到横梁的螺钉（9 个）和固定销（2 个）。
注左上侧 1 个螺钉，1 个固定销；左侧 1 个螺钉；下侧中间 3 个螺钉，右侧 3 个螺钉；右上侧 1 个螺钉和 1 个固定销。提示推荐使用以下工具
- 无绳棘轮/冲击钻
- 2 英寸加长件
- 梅花 T20 套筒
- 4 英寸加长件
- 棘轮/扭矩扳手
图 1. 左上侧 1 个螺钉和 1 个固定销 图 2. 左侧 1 个螺钉 图 3. 下侧中间 3 个螺钉 图 4. 右侧 3 个螺钉 图 5. 右上侧 1 个螺钉和 1 个固定销 -
将仪表板左右扬声器线束从仪表板上拆下。
注将仪表板轻轻拉离并提起，以便拆卸线束。
-

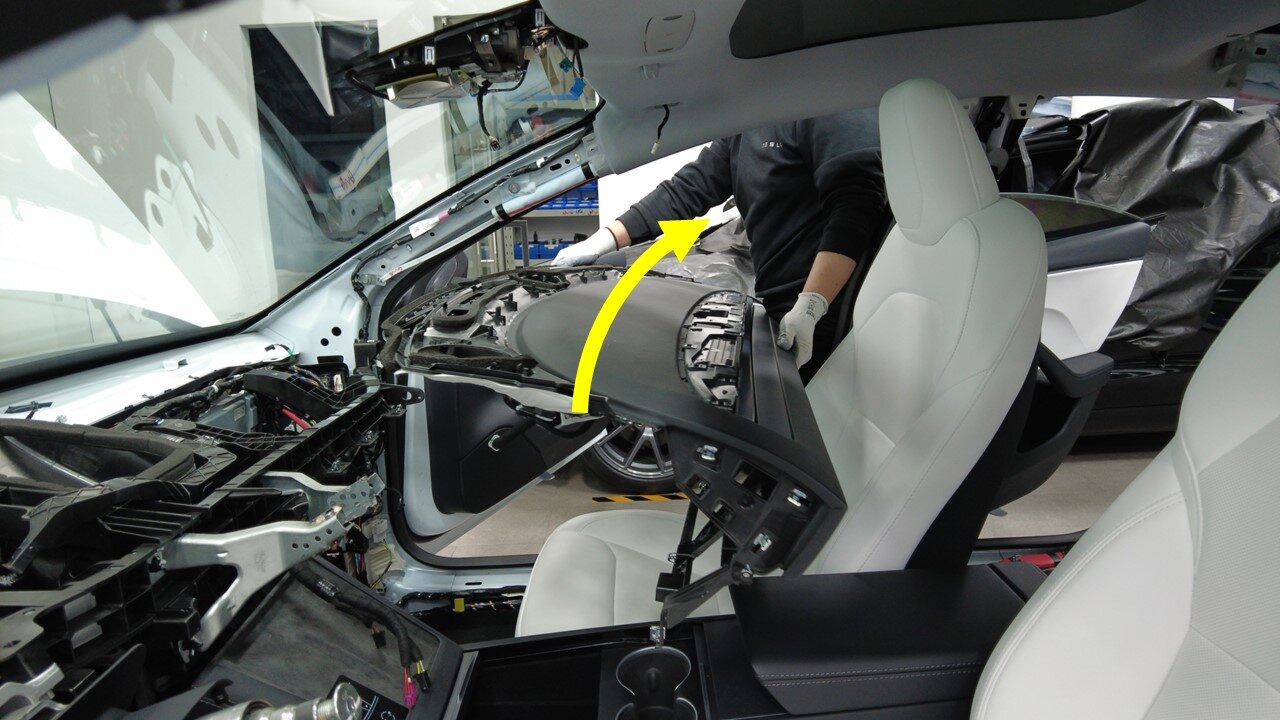

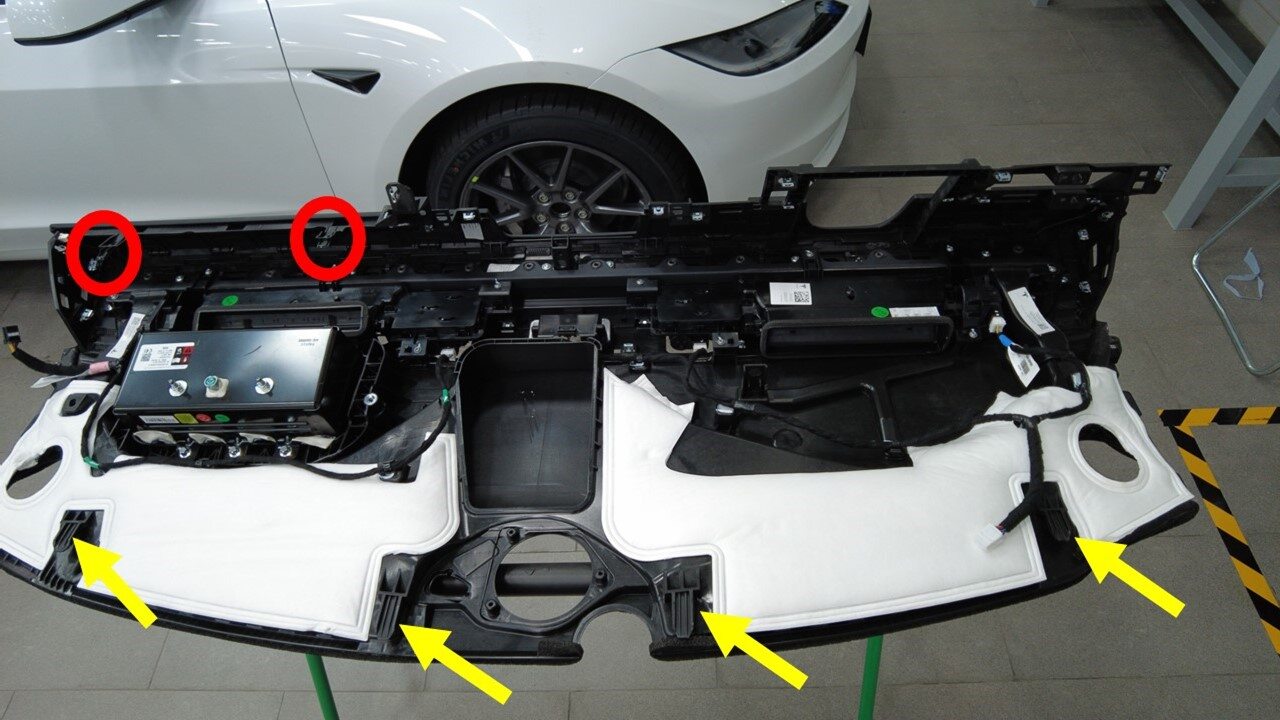

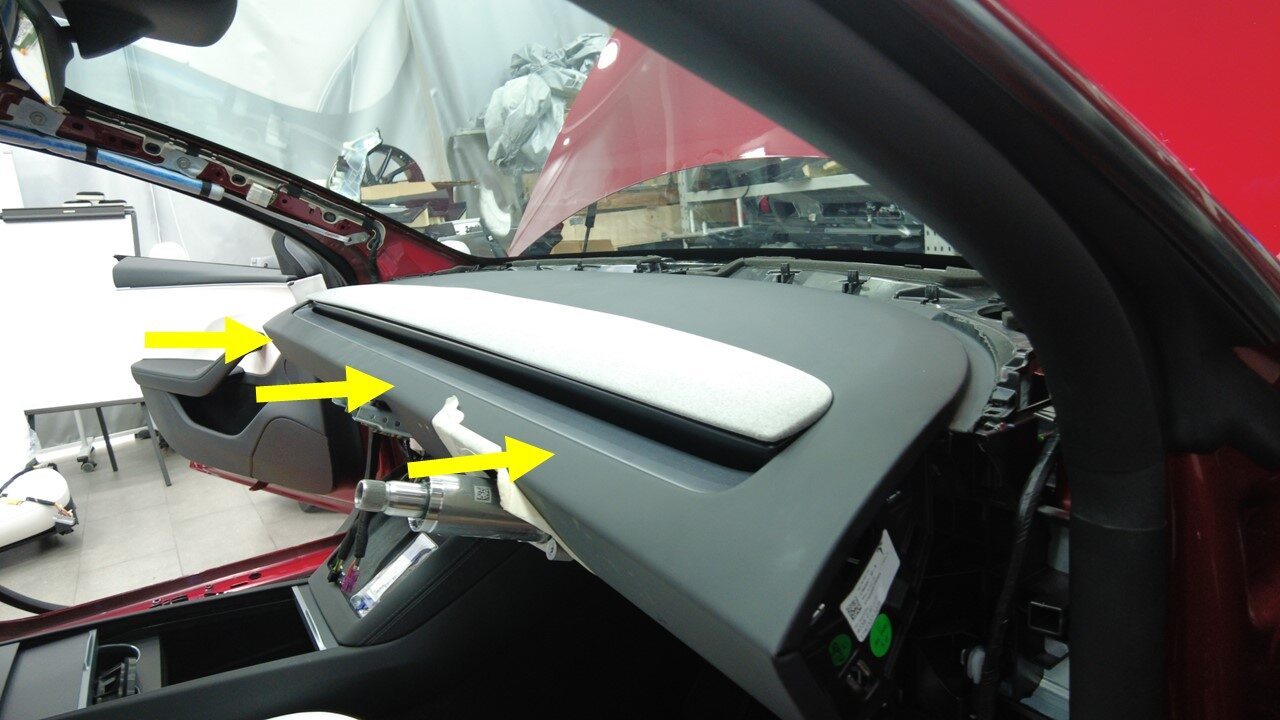

在协助下，松开导片（4 个）和锁片（2 个），将仪表板支架从车辆上拆下。
-

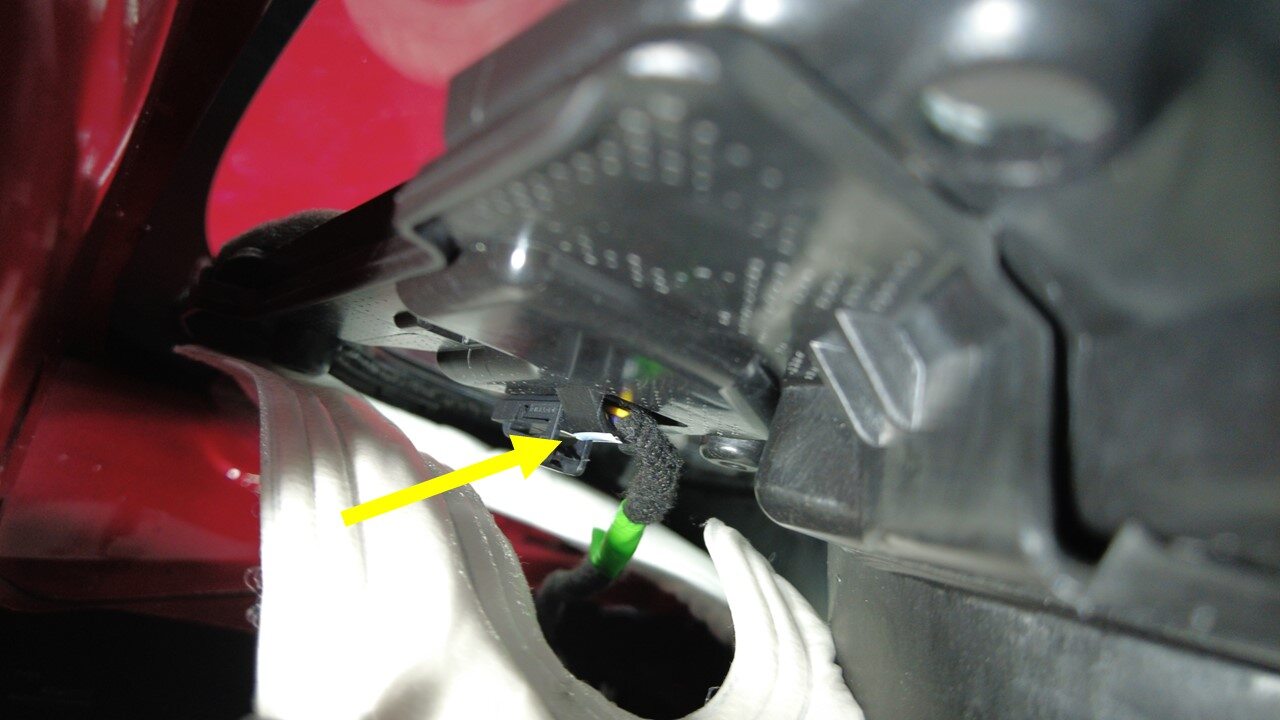

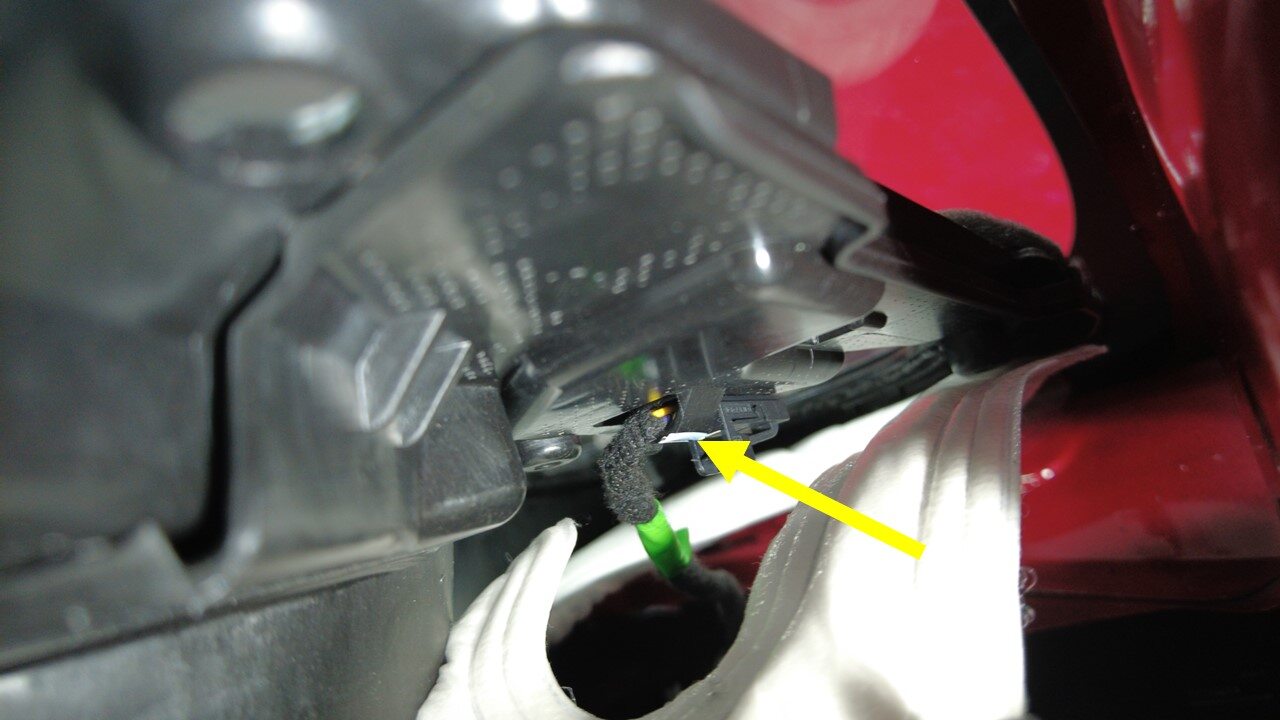

断开仪表板右侧气波槽上的热敏电阻连接器。
-
拆卸将右气波槽固定到仪表板的推拉式卡子（2 个），然后拆下气波槽。
-

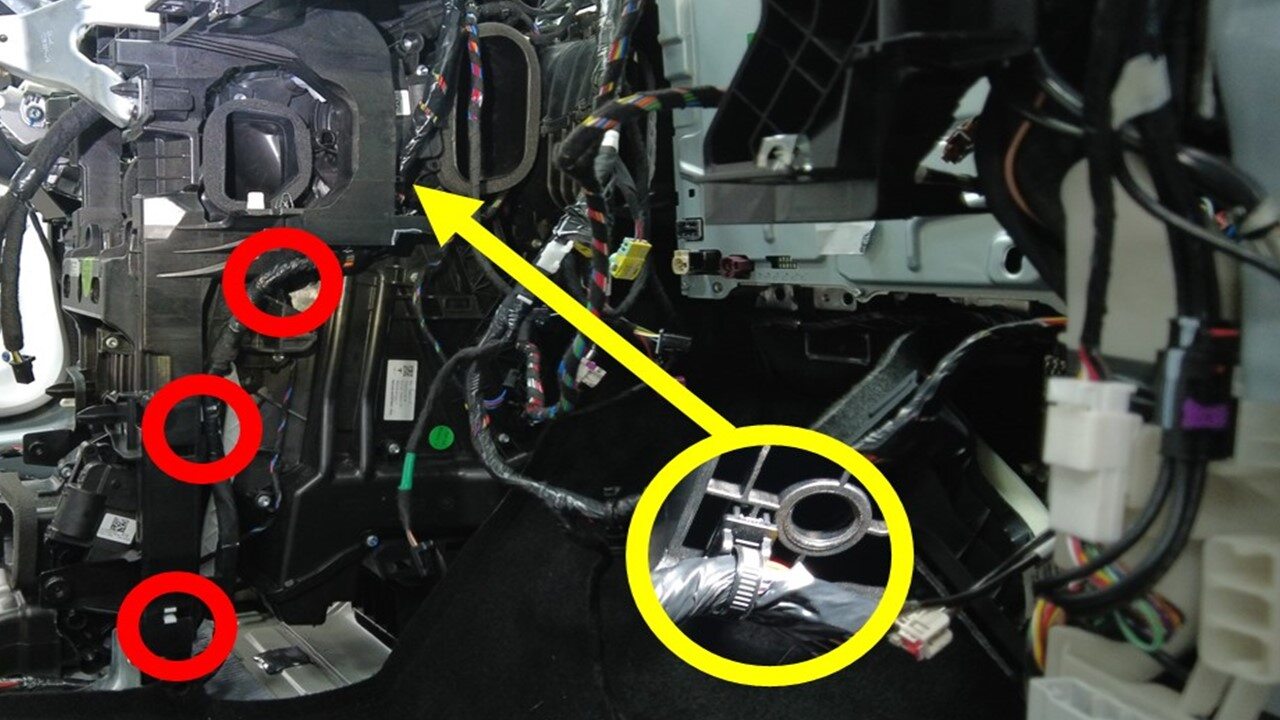

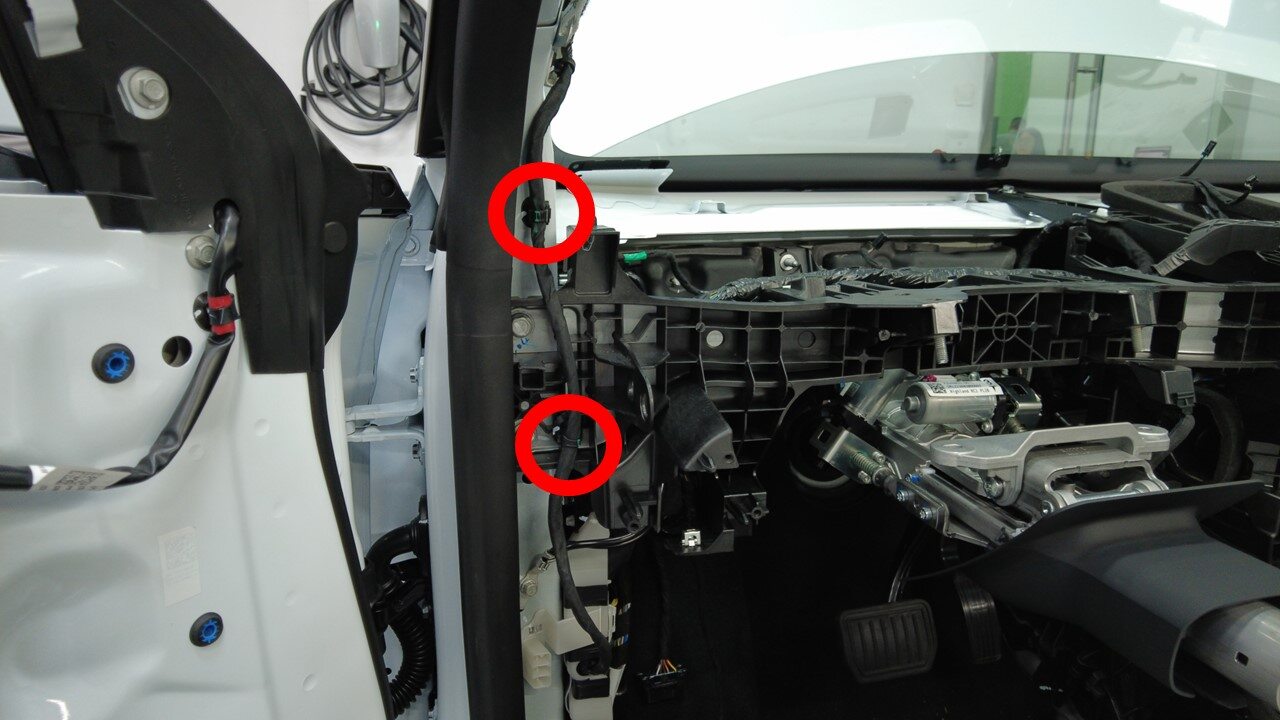

拆卸左侧 A 柱下部的顶篷线束夹（2 个）。
-

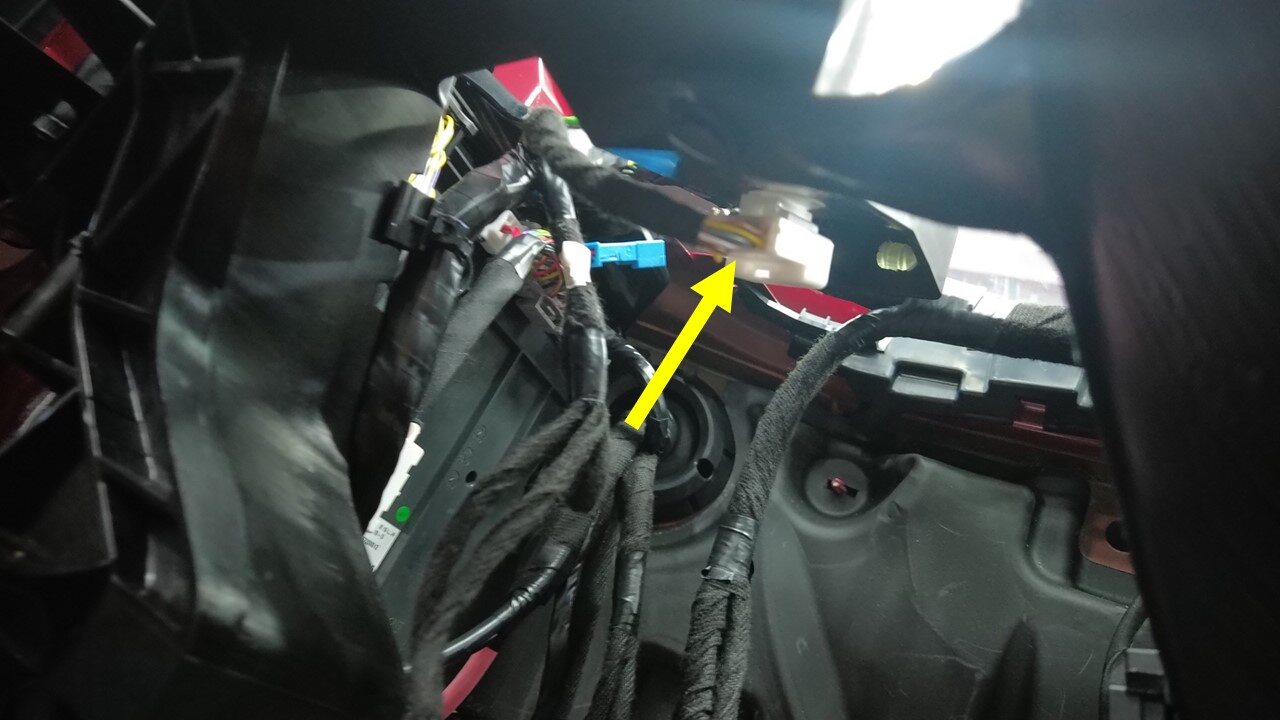

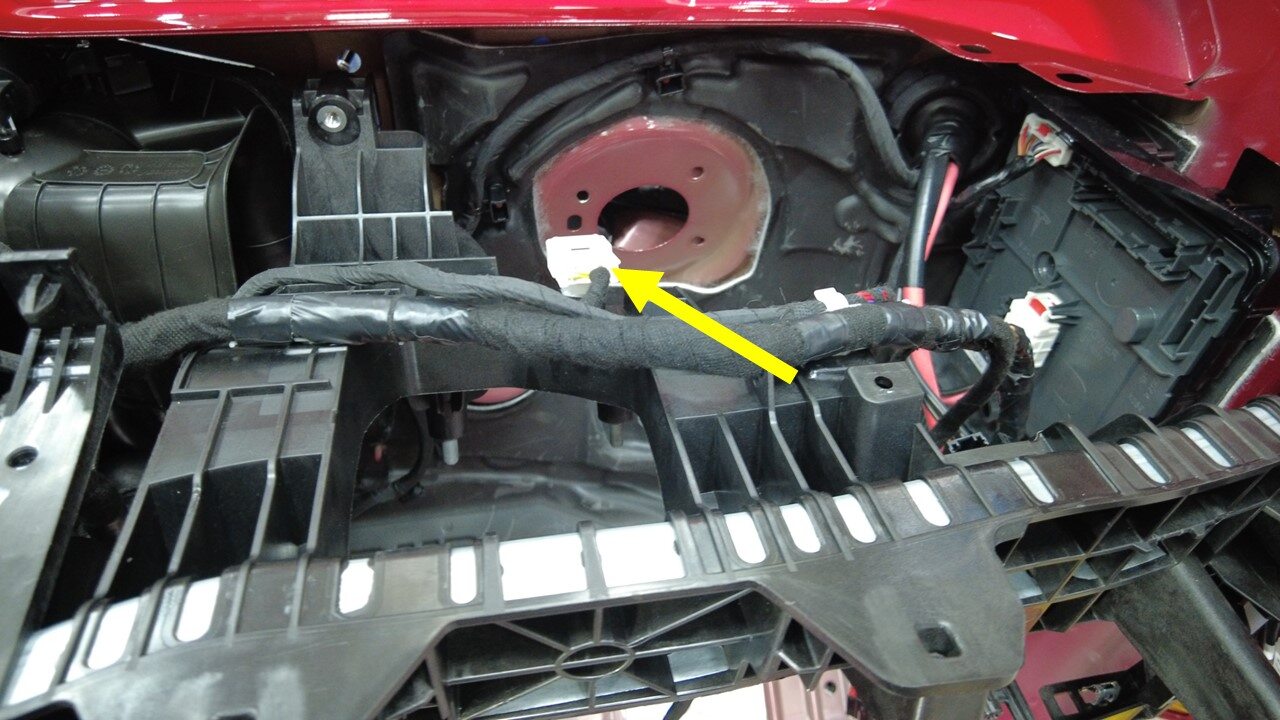

拆卸横梁总成下部的仪表板线束连接器。
-
拆卸左侧控制器附近仪表板上的线束夹（2 个）。
-

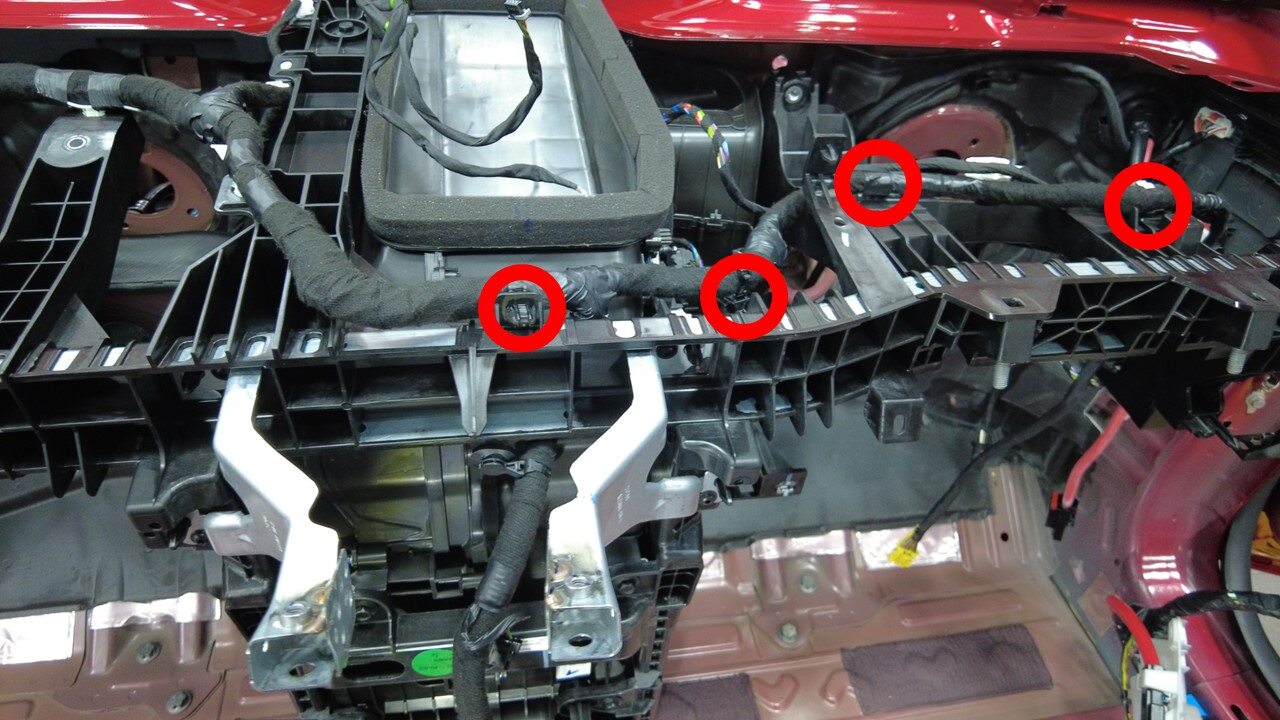

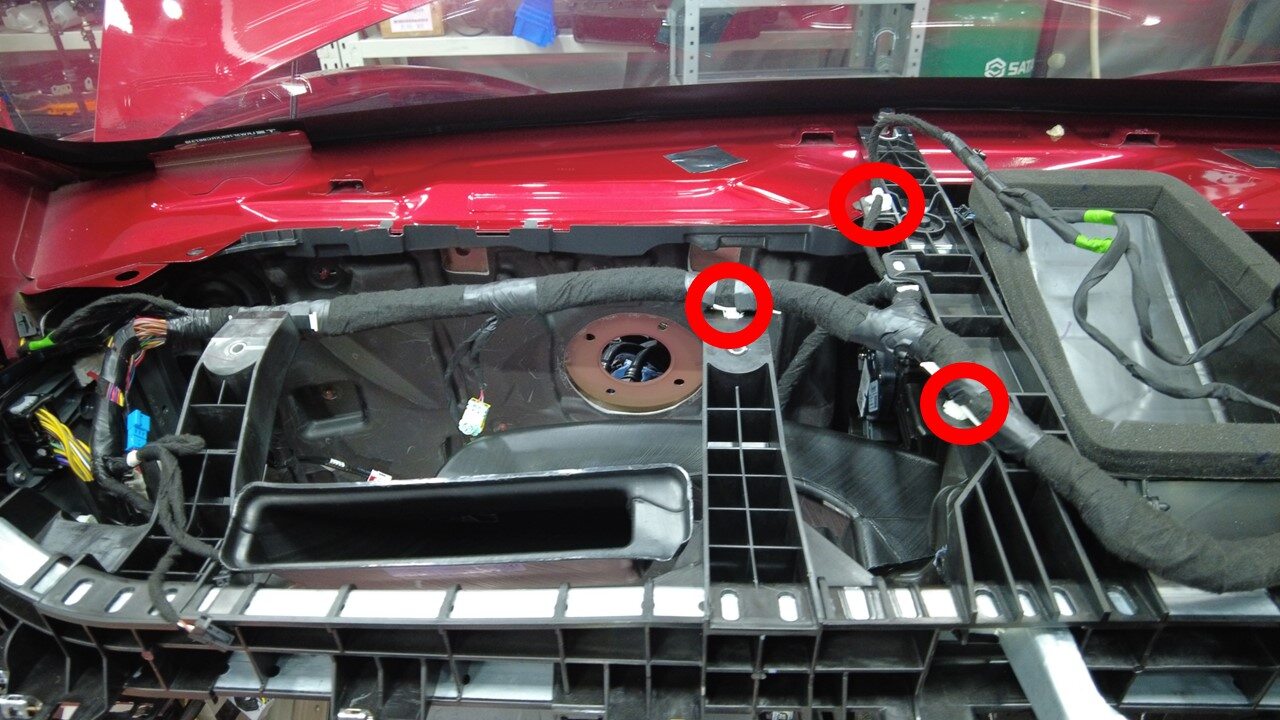

拆卸横梁顶部的仪表板线束夹（8 个）。
注新款车型所用夹子的数量可能不同。
-

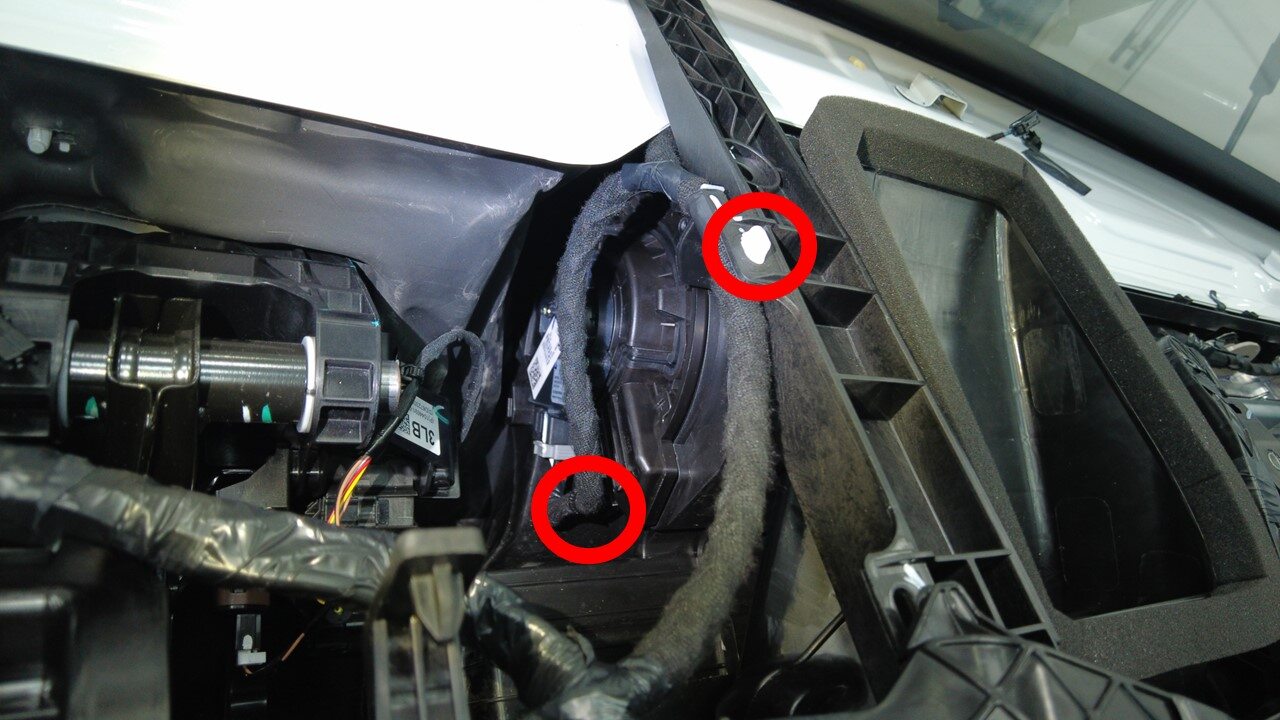

拆卸横梁上的鼓风机电机线束夹（2 个）。
-
拆卸横梁上的 UI 界面线束固定夹。
-

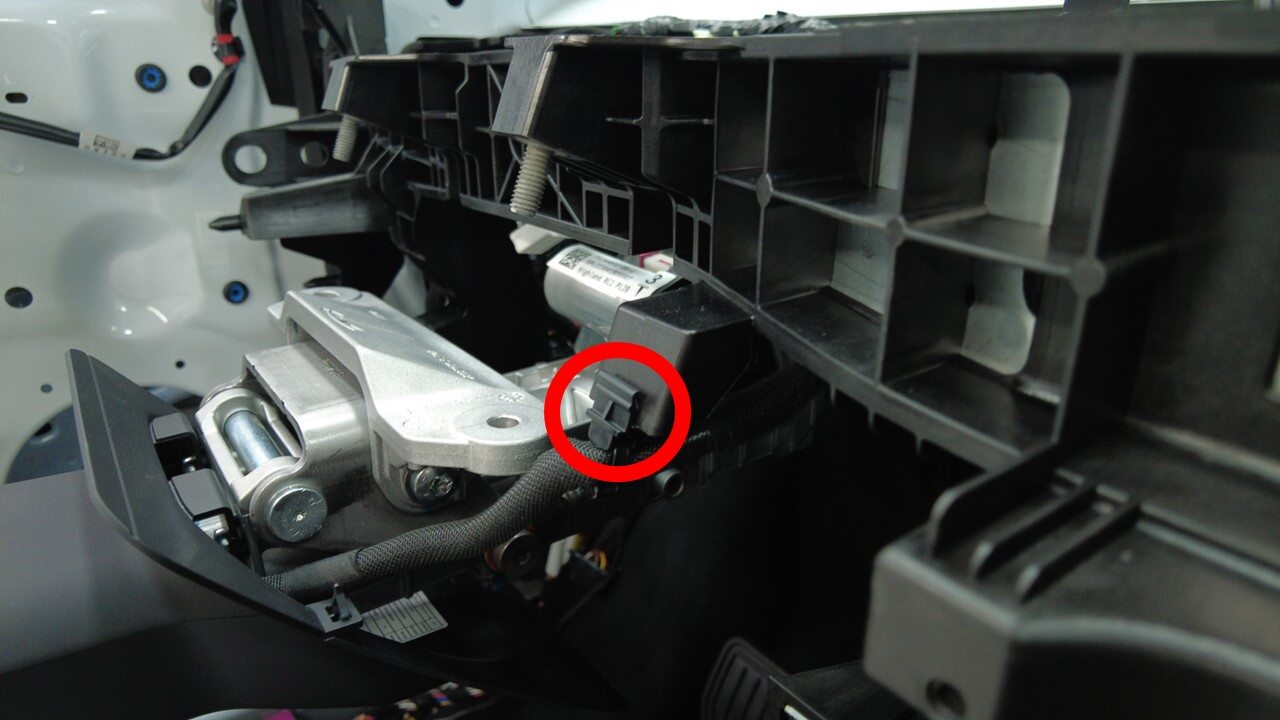

将仪表板线束连接器从电子转向柱上断开。
-
拆卸将仪表板线束连接器固定到横梁总成的夹子。
-
拆卸仪表板安装支架（2 个）上的右侧线束。
-
将线束固定夹（4 个）从仪表板横梁下部拆下。
注新款车型所用夹子的数量可能不同。
-

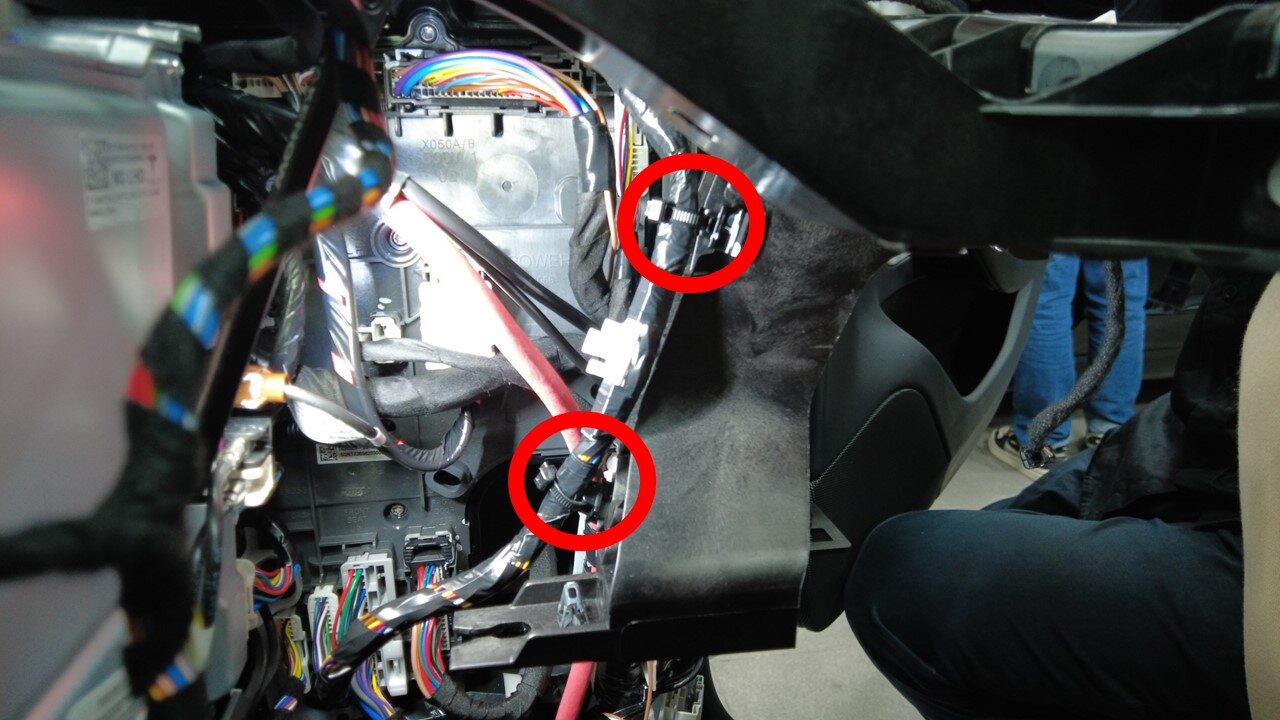

拆卸右侧 A 柱下部的顶篷线束夹（2 个）。
-
拆卸横梁上的转向柱控制模块 (SCCM) 线束夹。
-

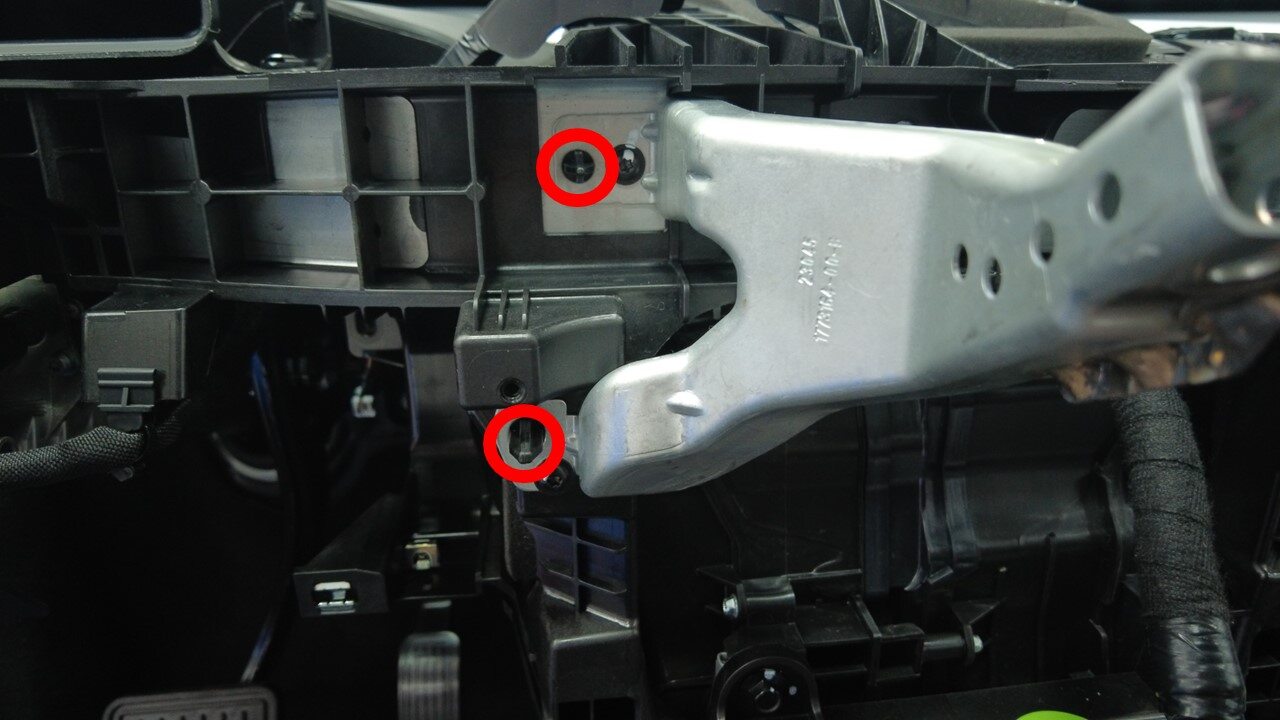

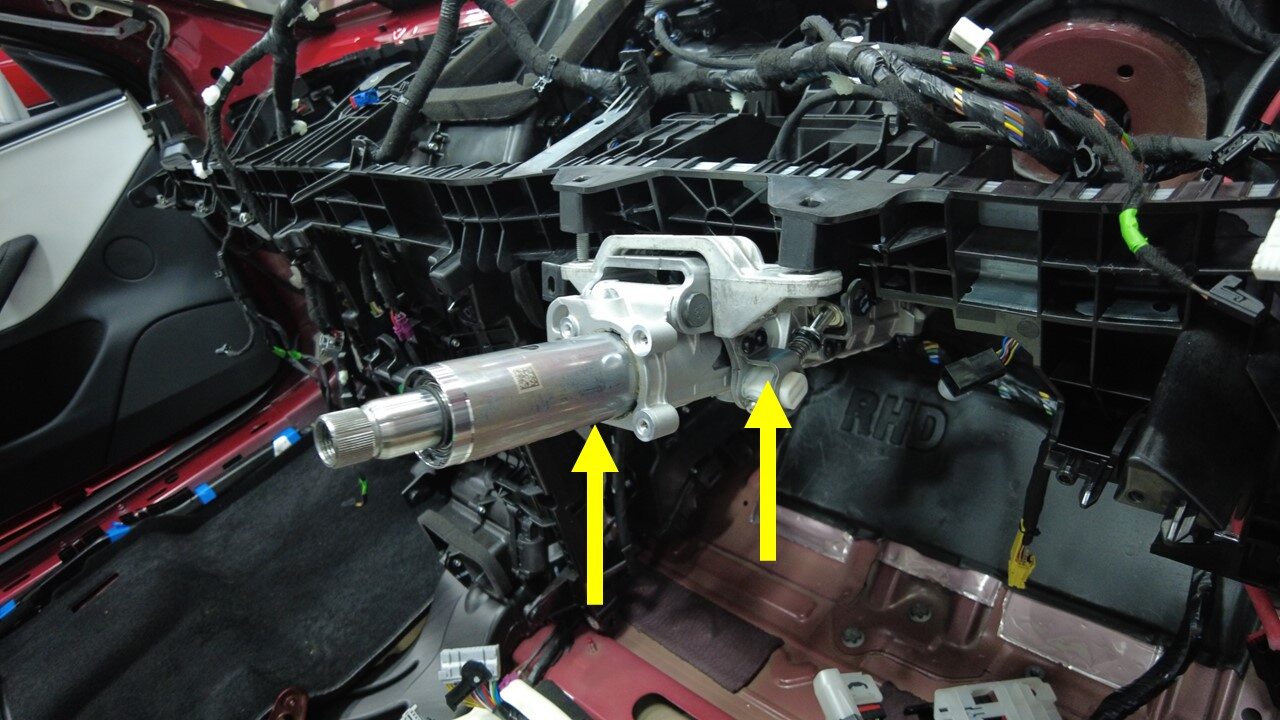

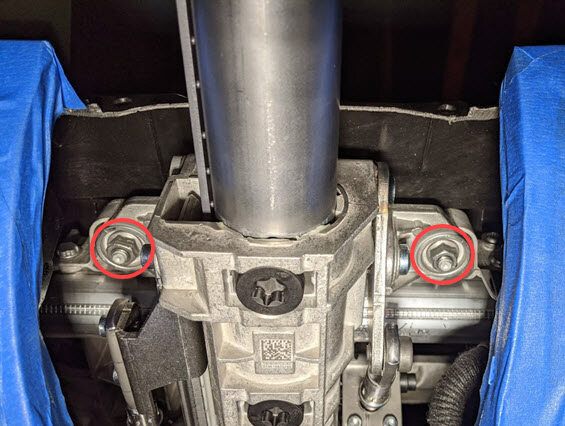

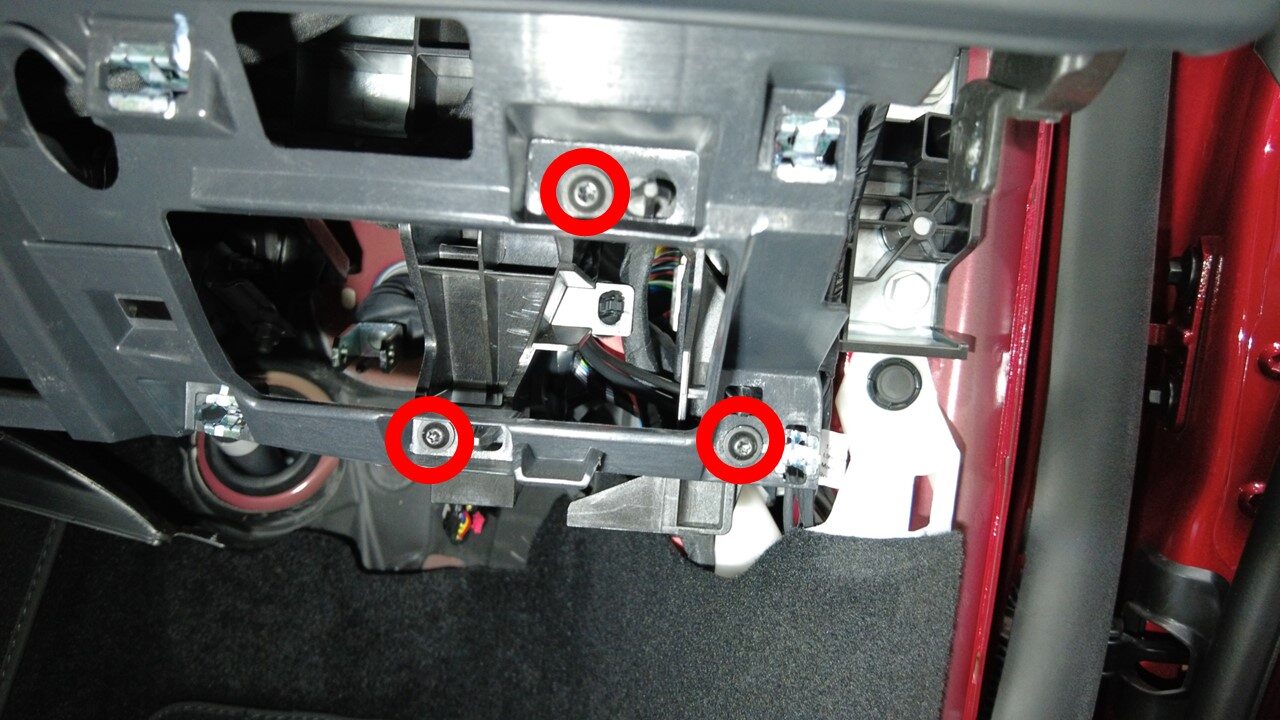

拆卸将转向柱固定到横梁的螺母（4 个）。
提示推荐使用以下工具
- 棘轮/扭矩扳手
- 3 英寸加长件
- 13 mm 套筒
- 无绳棘轮/冲击钻
- 回旋头棘轮/回旋头扭矩扳手
-

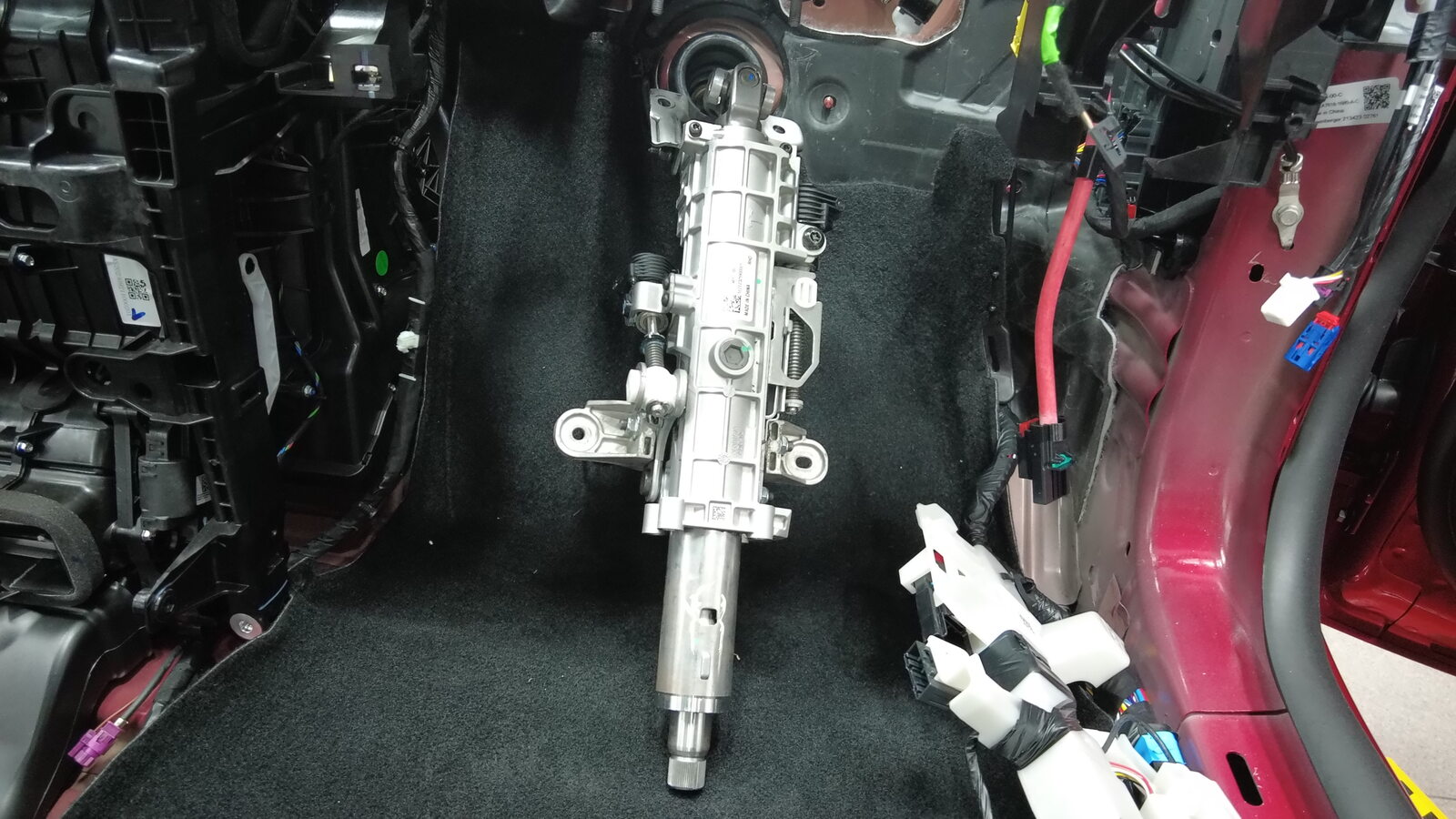

降下转向柱，将其取下后置于一旁。
-

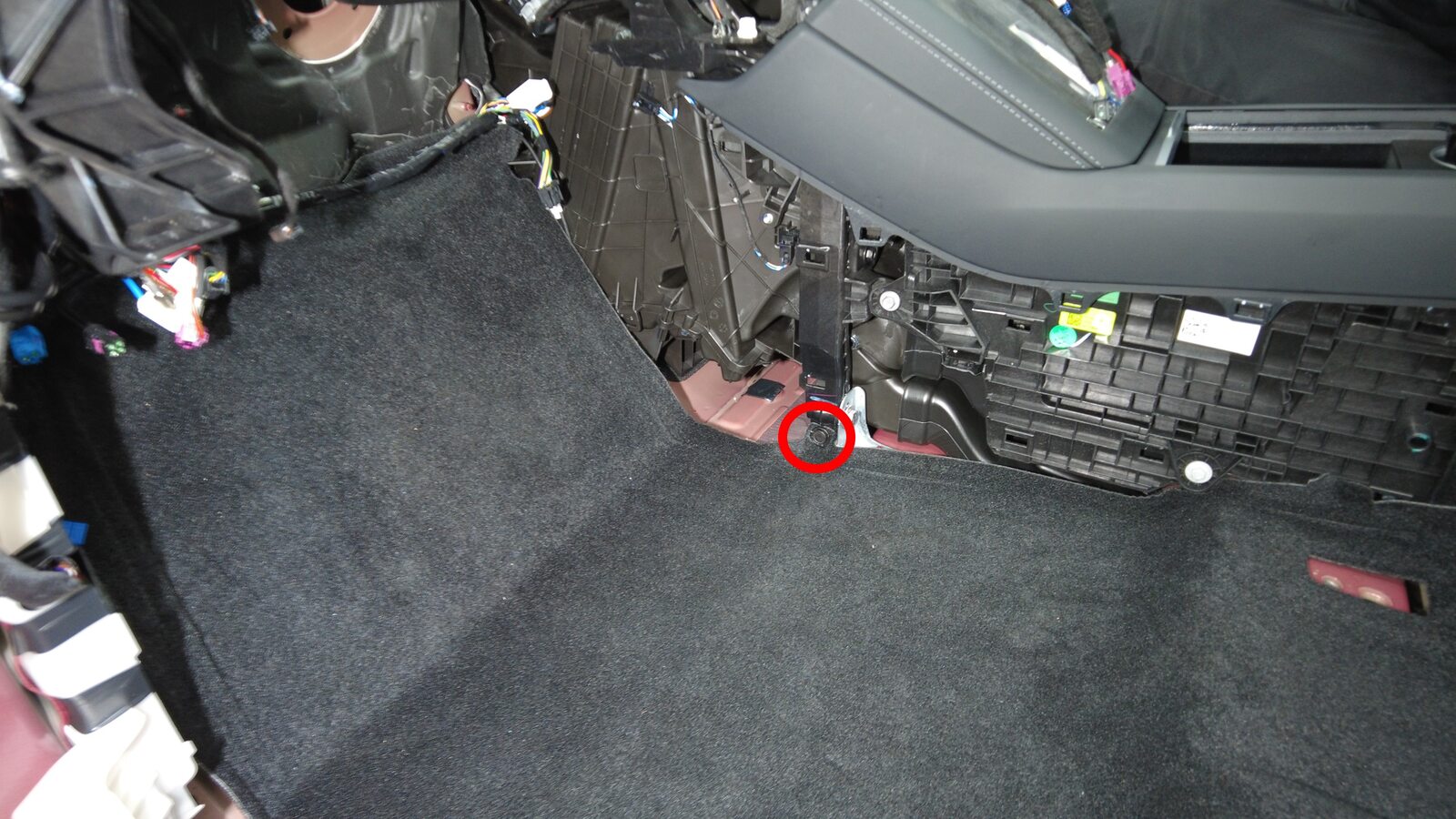

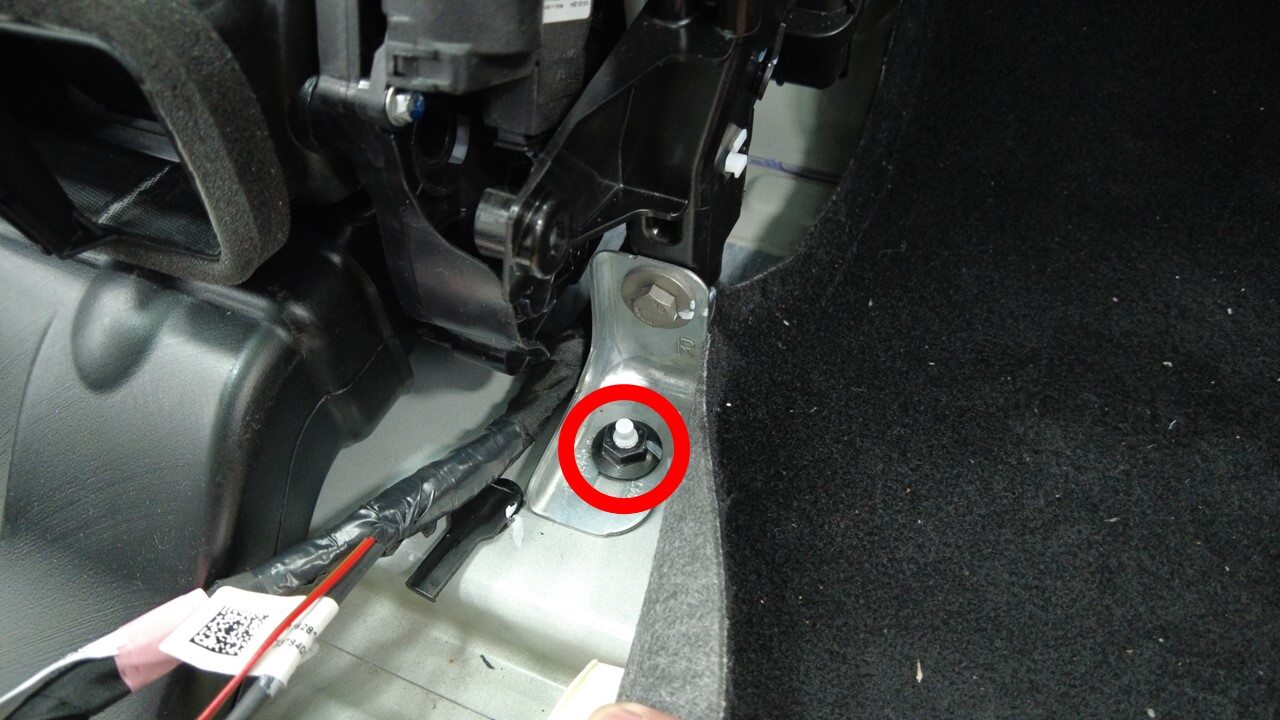

拆卸将左前和右前主地毯固定到车辆的卡子（2 个）。
注新款车型所用卡子的数量可能不同。
-
拆卸用于固定左右中央显示器支架的螺钉（4 个）和固定销（4 个）。
提示推荐使用以下工具
- 无绳棘轮/冲击钻
- 4 英寸加长件
- 梅花 T20 套筒
- 棘轮/扭矩扳手
-

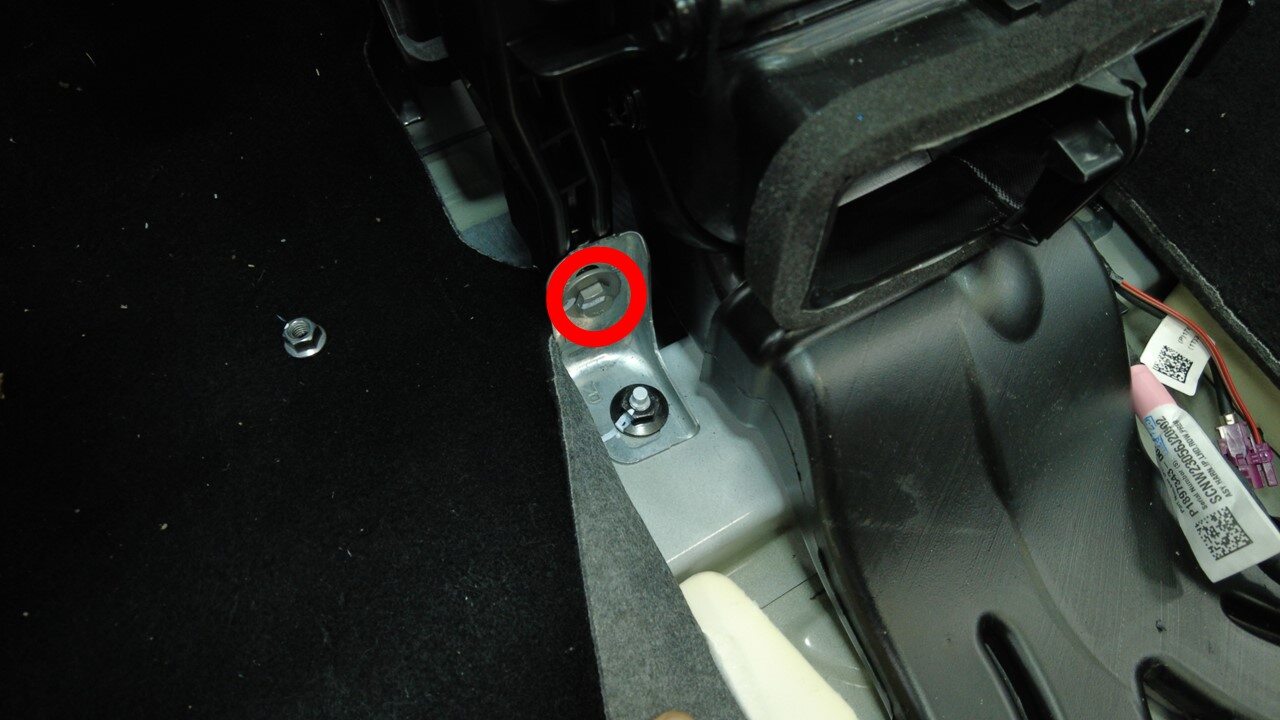

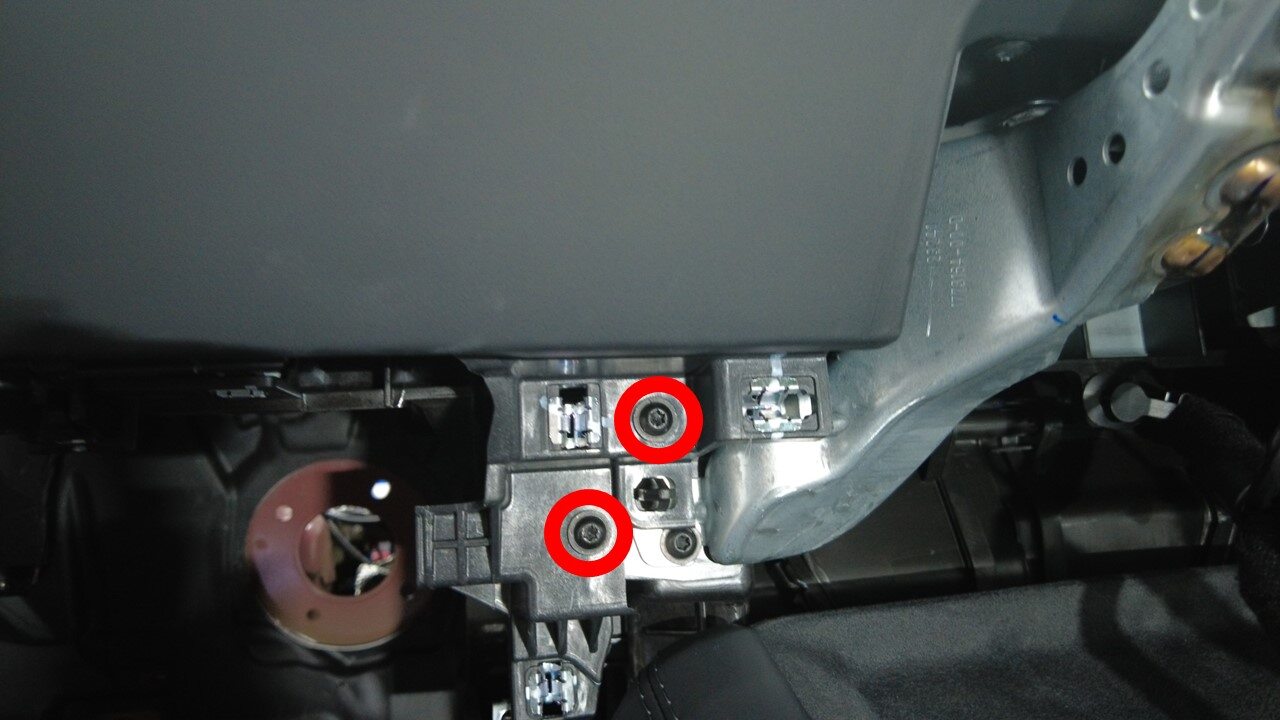

拆卸将左右横梁支架固定到横梁的螺栓（2 个），然后拆下将左右横梁支架固定到车身的螺母（2 个）。
提示推荐使用以下工具
- 无绳棘轮/冲击钻
- 13 mm 套筒
- 回旋头棘轮/回旋头扭矩扳手
-

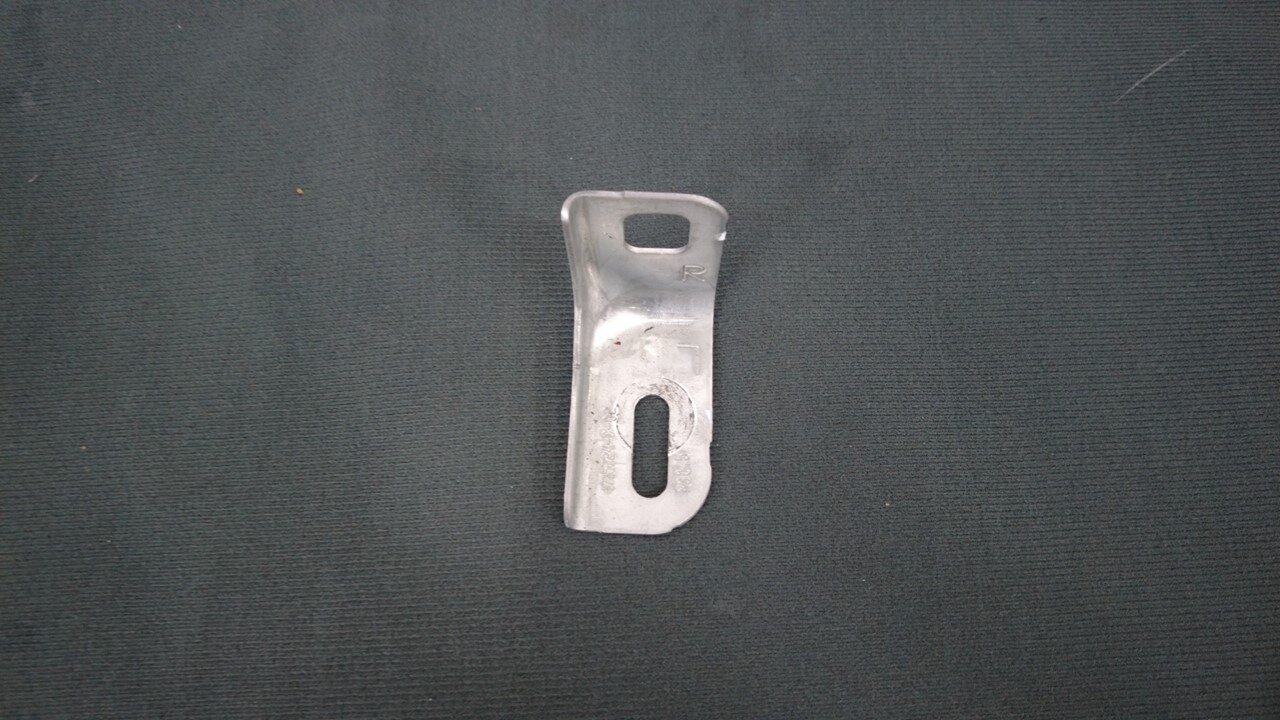

将左右横梁支架从车辆上拆下。
-

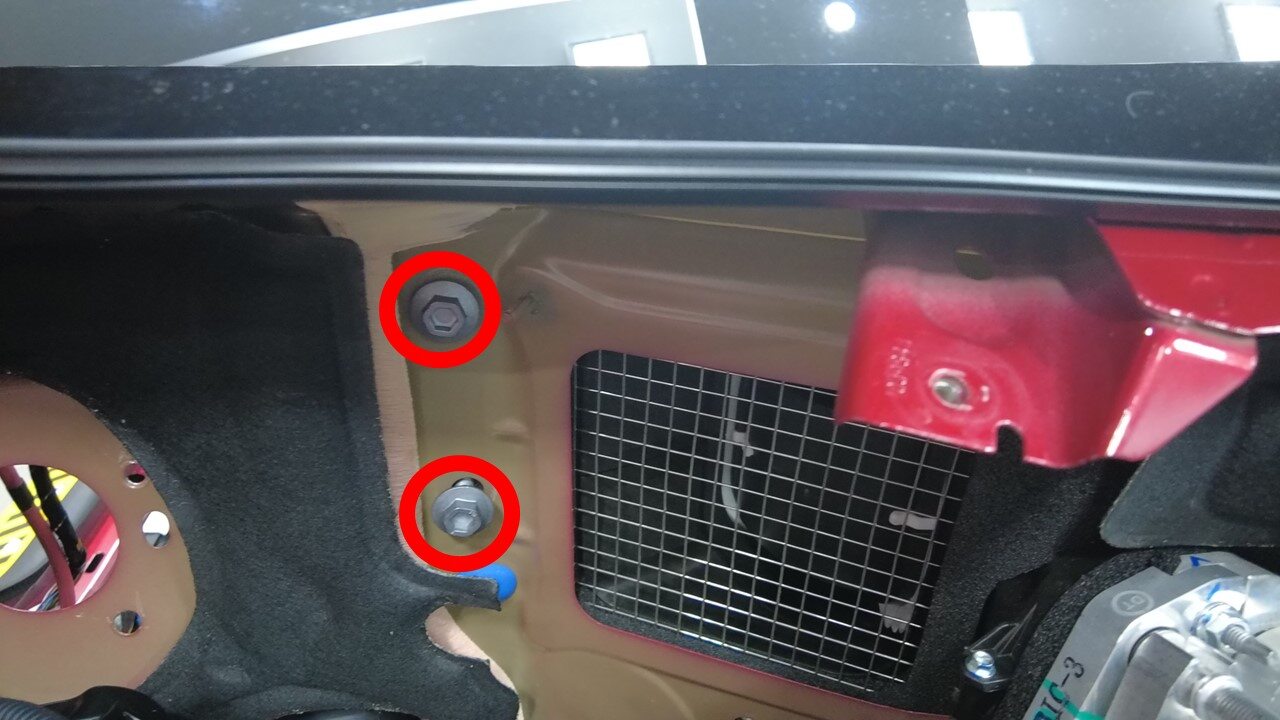

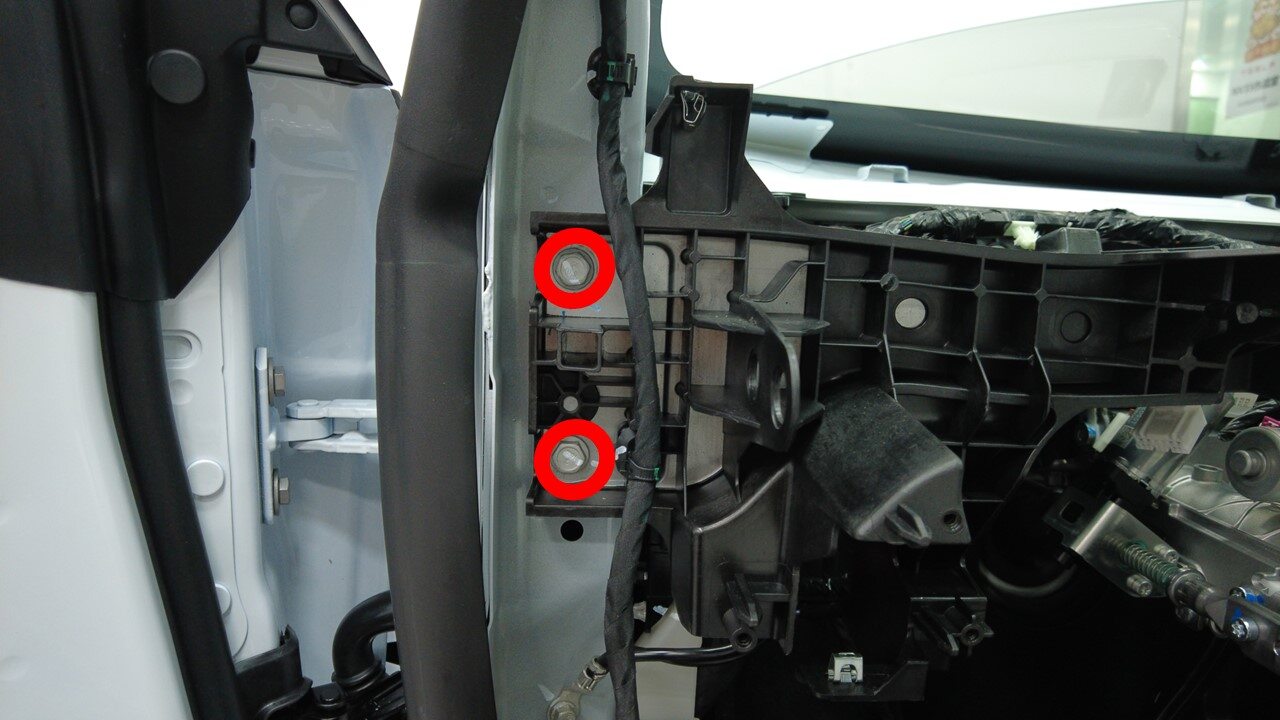

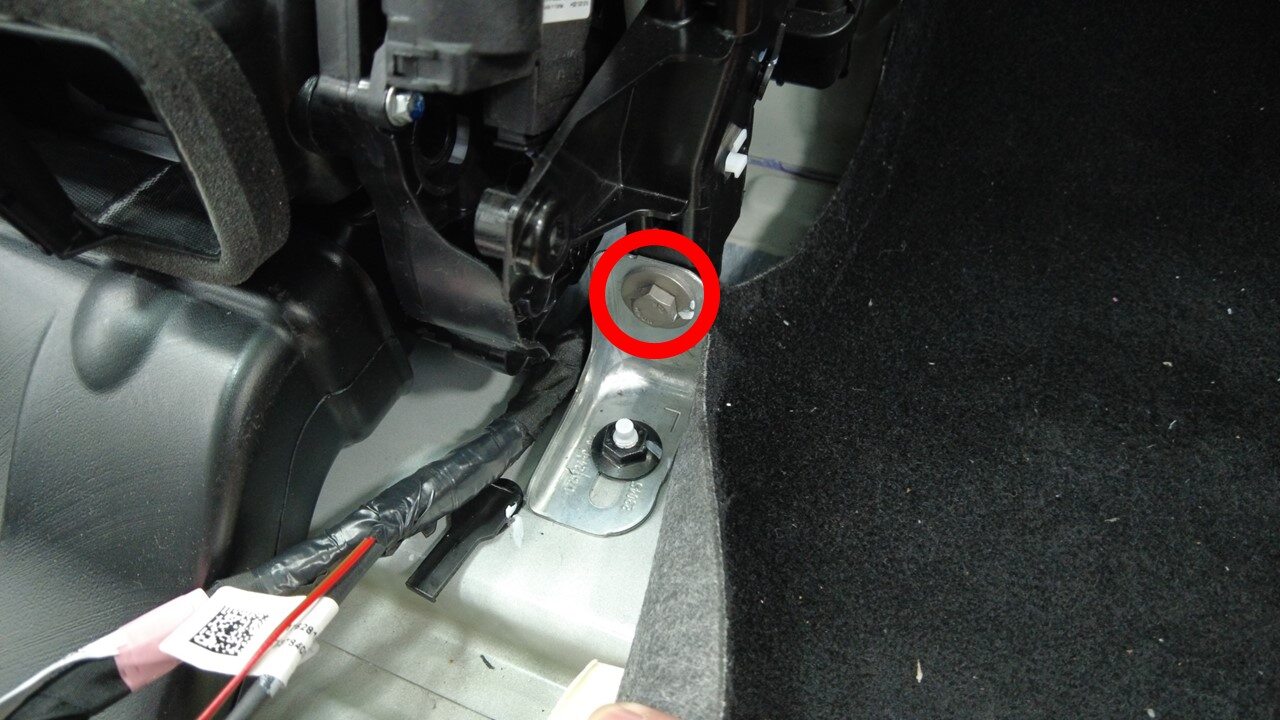

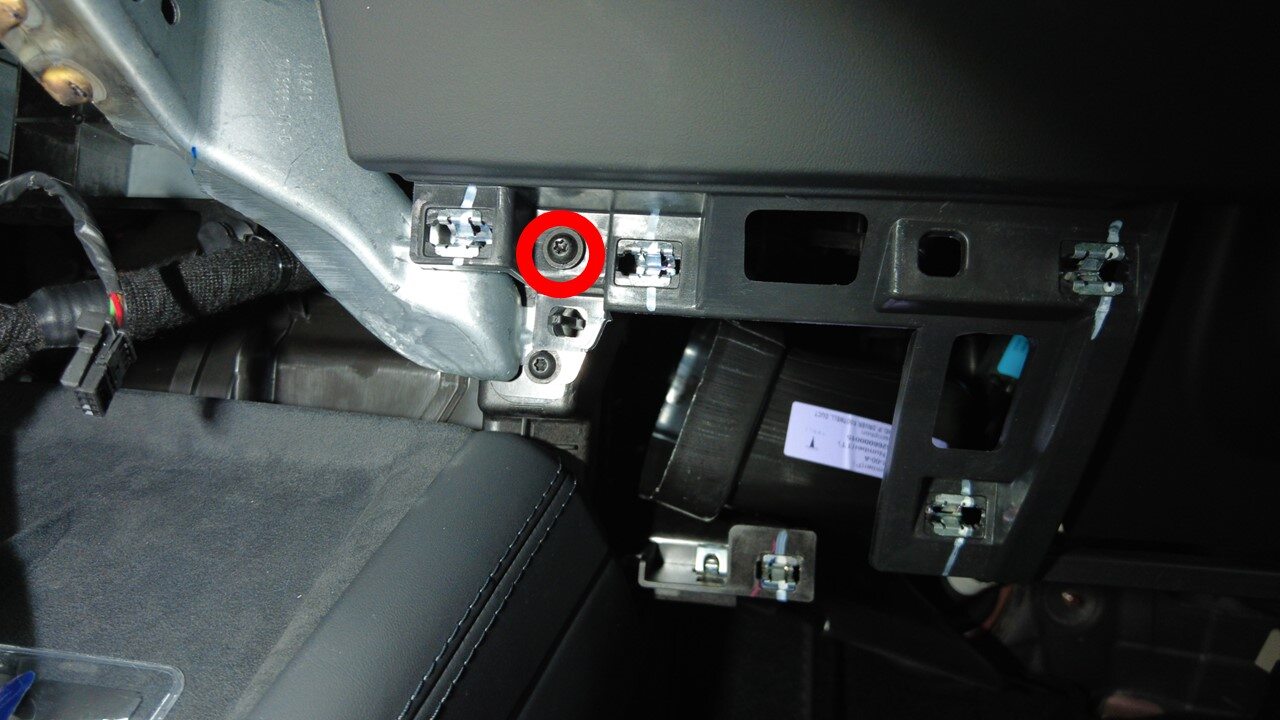

拆卸将横梁固定到车身的螺栓（4 个）。
提示推荐使用以下工具
- 棘轮/扭矩扳手
- 15 毫米套筒
- 3 英寸加长件
- 无绳棘轮/冲击钻
-

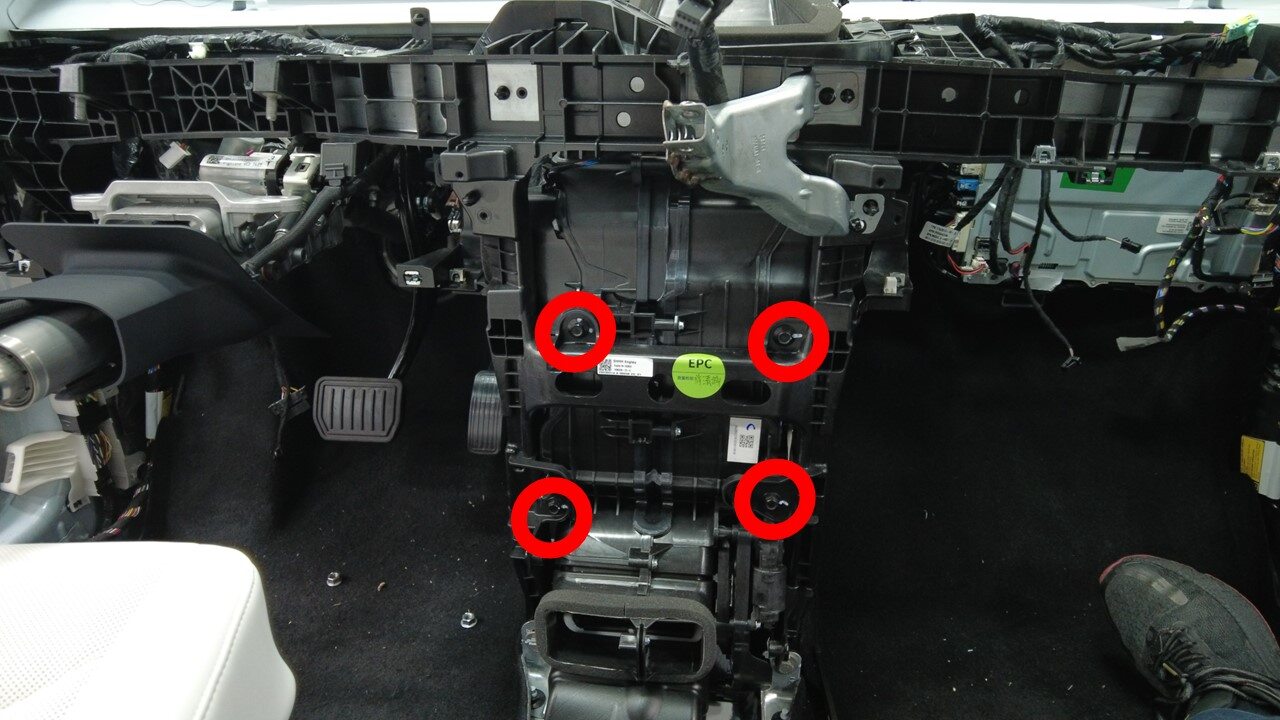

拆卸将横梁固定到 HVAC 总成的螺栓（5 个）。
提示推荐使用以下工具
- 棘轮/扭矩扳手
- 10 毫米套筒扳手
- 3 英寸加长件
- 无绳棘轮/冲击钻
-
松开将横梁固定到前围篦板上部的螺栓。
提示推荐使用以下工具
- 13 毫米 12 点组合扳手
-

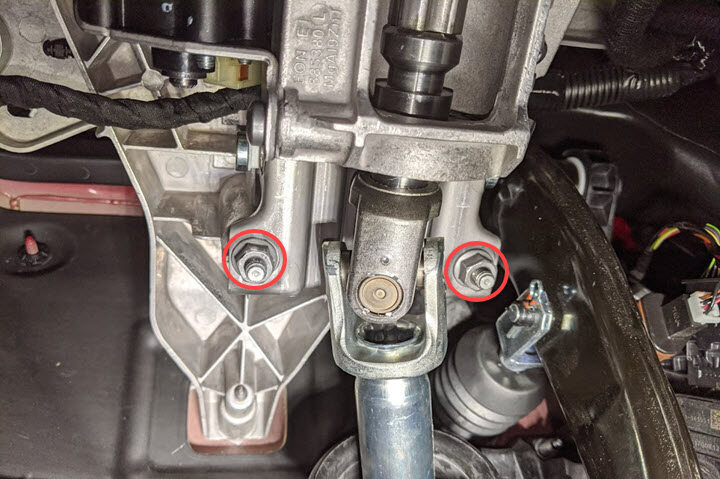

拆卸将转向柱固定到车身的螺栓（2 个）。
提示推荐使用以下工具
- 棘轮/扭矩扳手
- 3 英寸加长件
- 13 mm 套筒
- 无绳棘轮/冲击钻
- 回旋头棘轮/回旋头扭矩扳手
-

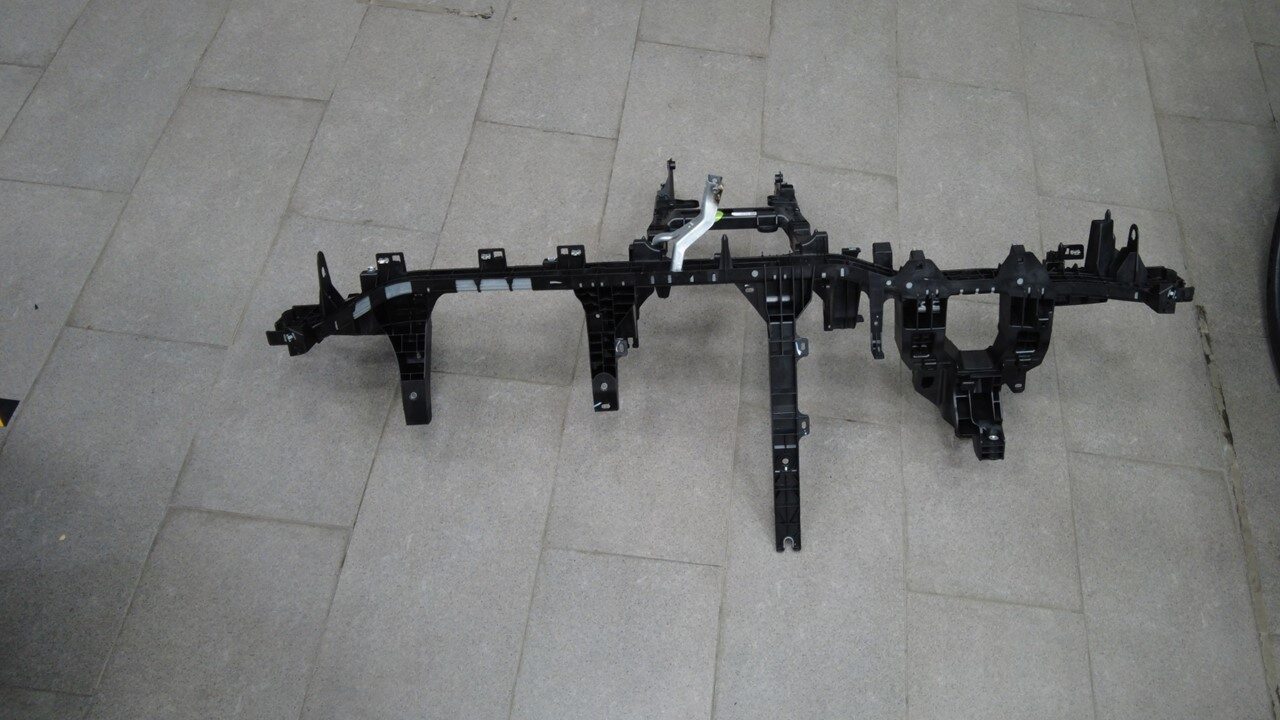

在协助下，将横梁从车辆上拆下。
安装
-
在协助下，将横梁放置在车辆上，以备安装。
注请注意请勿损坏内饰。
-
安装将横梁固定到车身的螺栓（4 个）。29 Nm (21.4 lbs-ft)提示推荐使用以下工具
- 棘轮/扭矩扳手
- 15 毫米套筒
- 3 英寸加长件
- 无绳棘轮/冲击钻
-
安装将转向柱固定到车身的螺栓（2 个）。25 Nm (18.4 lbs-ft)提示推荐使用以下工具
- 棘轮/扭矩扳手
- 3 英寸加长件
- 13 mm 套筒
- 无绳棘轮/冲击钻
- 回旋头棘轮/回旋头扭矩扳手
-
紧固将横梁固定到前围篦板上部的螺栓。25 Nm (18.4 lbs-ft)提示推荐使用以下工具
- 3/8 英寸钻头短粗型棘轮
- 3/8 英寸钻头爪型 13 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
-
安装将横梁固定到 HVAC 总成的螺栓（5 个）。5.5 Nm (4.1 lbs-ft)提示推荐使用以下工具
- 棘轮/扭矩扳手
- 10 毫米套筒扳手
- 3 英寸加长件
- 无绳棘轮/冲击钻
-

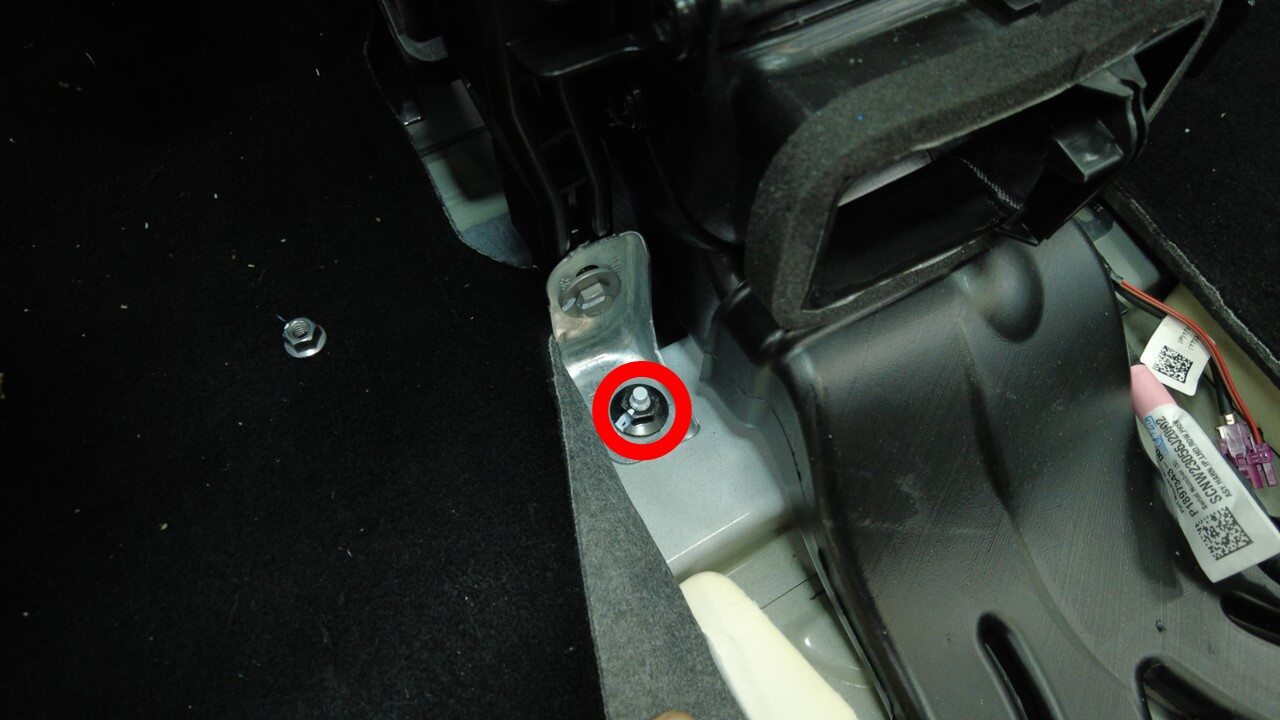

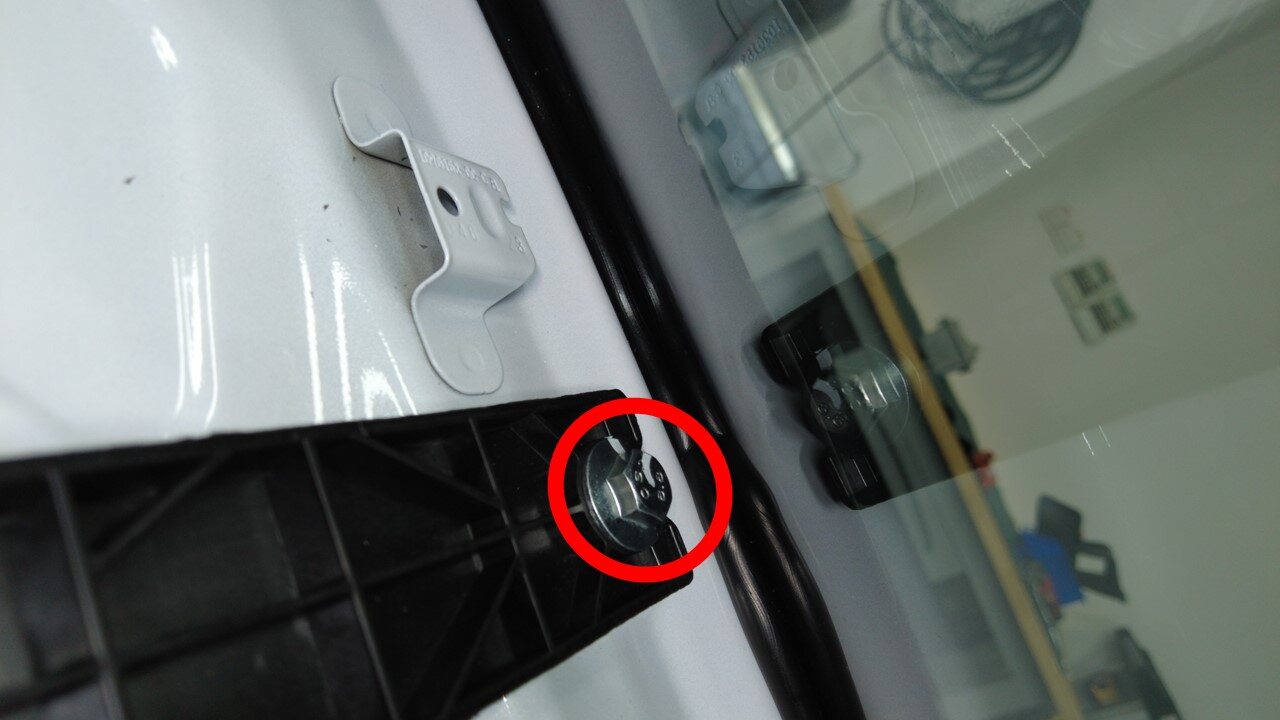

安装将左右横梁支架固定到横梁的螺栓（2 个），然后安装将左右横梁支架固定到车身的螺母（2 个）。25 Nm (18.4 lbs-ft)提示推荐使用以下工具
- 无绳棘轮/冲击钻
- 13 mm 套筒
- 回旋头棘轮/回旋头扭矩扳手
图 6. 左侧横梁支架 图 7. 右侧横梁支架 -
安装用于固定左右中央显示器支架的螺钉（4 个）和固定销（4 个）。2.3 Nm (1.7 lbs-ft)提示推荐使用以下工具
- 无绳棘轮/冲击钻
- 4 英寸加长件
- 梅花 T20 套筒
- 棘轮/扭矩扳手
-
安装将左前和右前主地毯固定到车辆的卡子（2 个）。
注新款车型所用卡子的数量可能不同。
-
放置好转向柱，以备安装。
-
安装将转向柱固定到横梁的螺母（4 个）。15 Nm (11.1 lbs-ft)提示推荐使用以下工具
- 棘轮/扭矩扳手
- 3 英寸加长件
- 13 mm 套筒
- 无绳棘轮/冲击钻
- 回旋头棘轮/回旋头扭矩扳手
-
将转向柱控制模块 (SCCM) 线束夹安装到横梁上。
-
安装右侧 A 柱下部的顶篷线束夹（2 个）。
-
将线束固定夹（4 个）安装到仪表板横梁下部。
注新款车型所用夹子的数量可能不同。
-
安装仪表板安装支架（2 个）上的右侧线束。
-
安装将仪表板线束连接器固定到横梁总成的卡子。
-
将仪表板线束连接器安装到电子转向柱上。
-
将 UI 界面线束固定夹安装到横梁上。
-
将鼓风机电机线束夹（2 个）安装到横梁上。
-

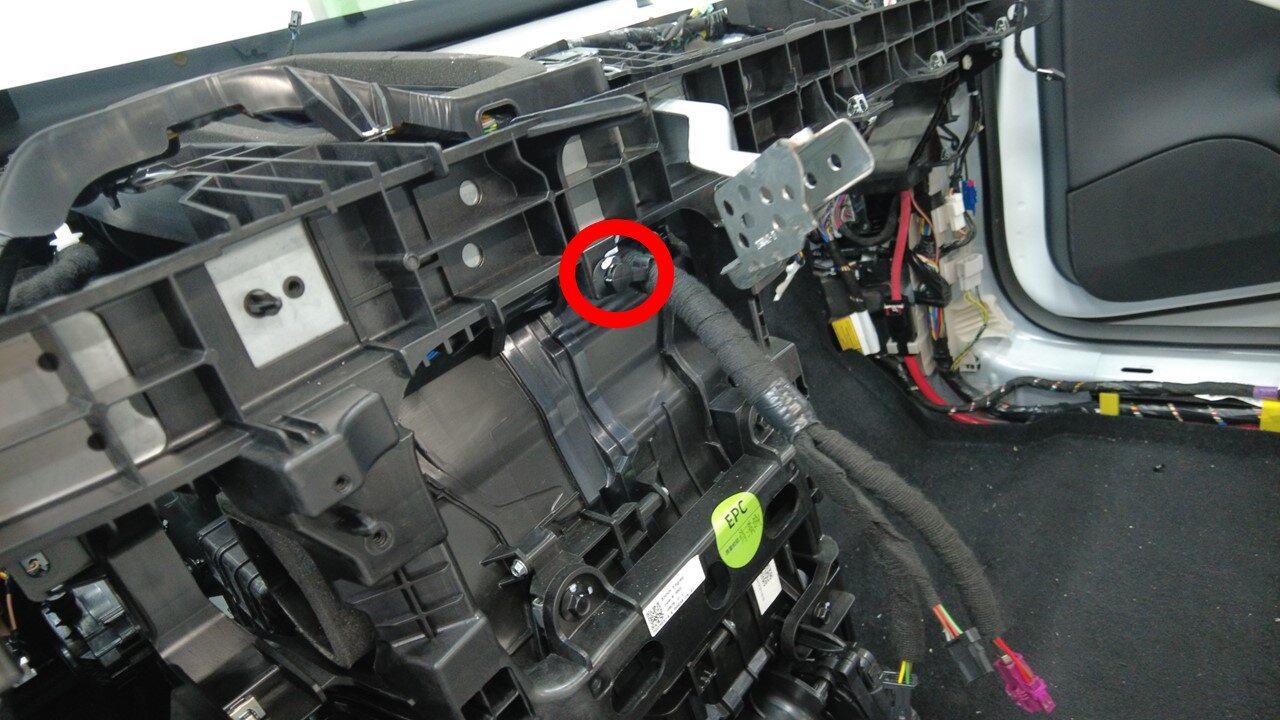

将仪表板线束夹（8 个）安装到横梁顶部。
注新款车型所用夹子的数量可能不同。
-
将线束夹（2 个）安装到左侧控制器附近的仪表板上。
-
安装横梁总成下部的仪表板线束连接器。
-

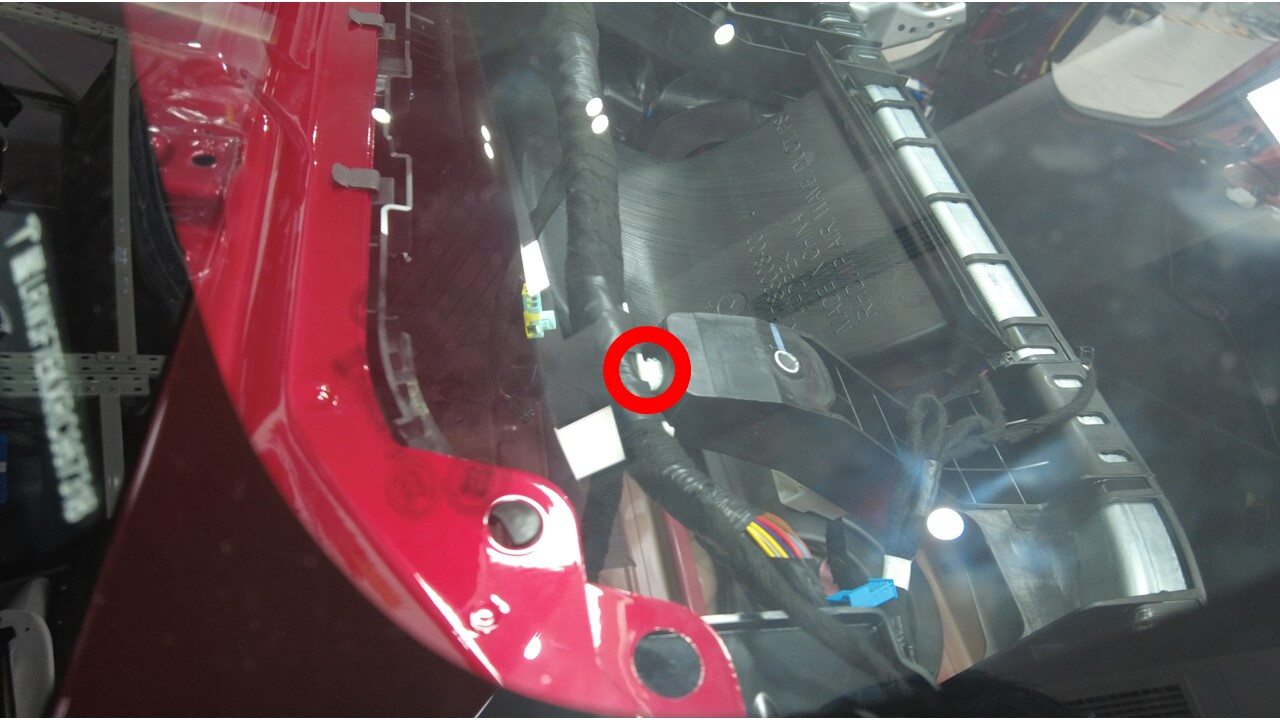

将顶篷线束夹（2 个）安装到左侧 A 柱下部。
-

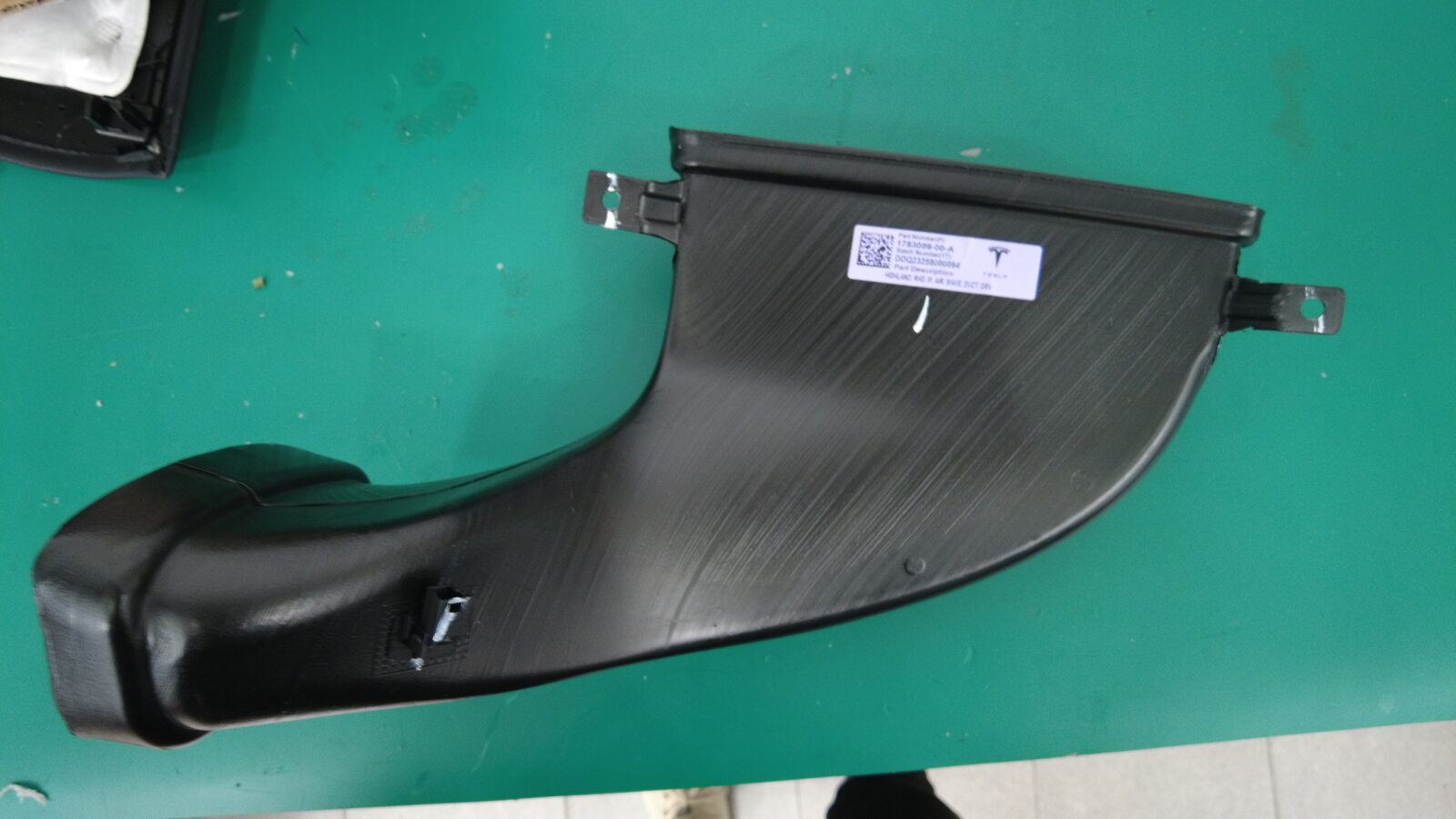

将右侧气波槽放置在正确位置，然后安装将右侧气波槽固定到仪表板的推拉式卡子（2 个）。
-

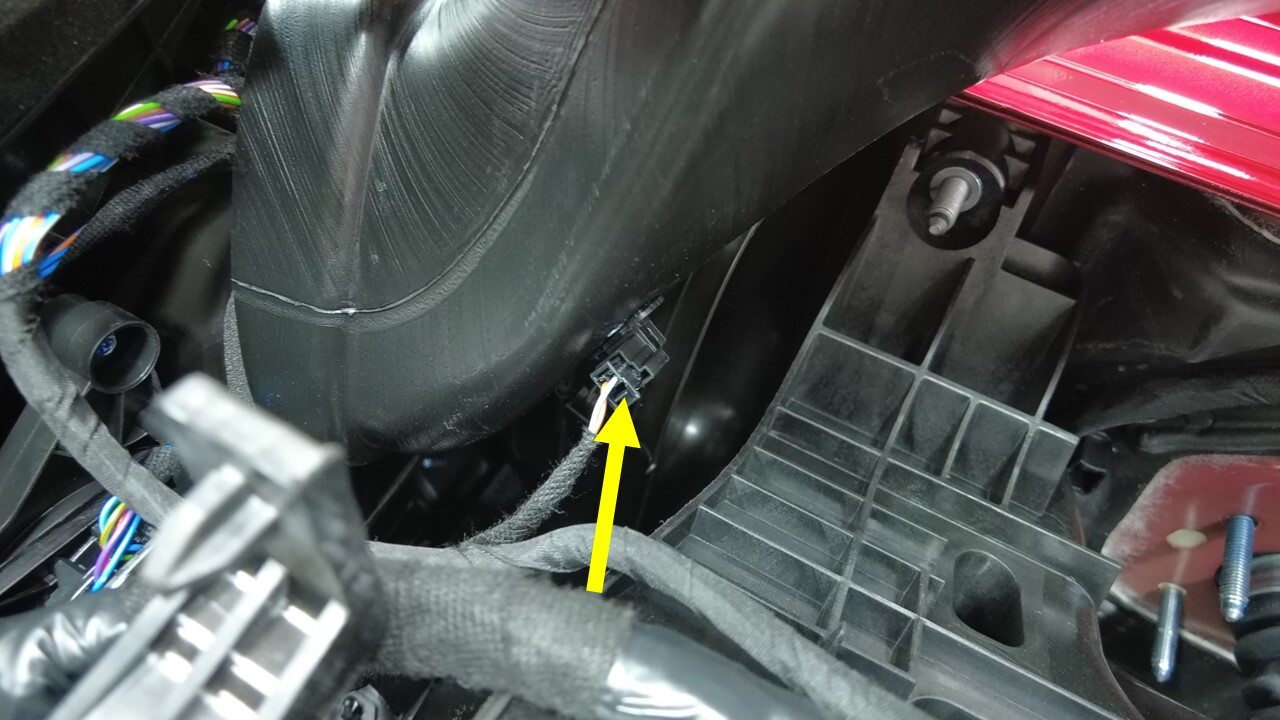

连接仪表板右侧气波槽上的热敏电阻连接器。
-
在协助下，紧固导片（4 个）和锁片（2 个），将仪表板支架安装到车辆上。
注注意请勿按压仪表板下方的氛围灯连接器和扬声器连接器。
-
将仪表板左右扬声器线束安装到仪表板上。
注将仪表板轻轻拉离并提起，以便安装线束。
-
安装将仪表板支架固定到横梁的螺钉（9 个）和固定销（2 个）。2.3 Nm (1.7 lbs-ft)注左上侧 1 个螺钉，1 个固定销；左侧 1 个螺钉；下侧中间 3 个螺钉，右侧 3 个螺钉；右上侧 1 个螺钉和 1 个固定销。提示推荐使用以下工具
- 无绳棘轮/冲击钻
- 2 英寸加长件
- 梅花 T20 套筒
- 4 英寸加长件
- 棘轮/扭矩扳手
图 8. 左上侧 1 个螺钉和 1 个固定销 图 9. 左侧 1 个螺钉 图 10. 下侧中间 3 个螺钉 图 11. 右侧 3 个螺钉 图 12. 右上侧 1 个螺钉和 1 个固定销 -
将仪表板线束连接器（2 个）连接到仪表板左右两侧。
图 13. 左侧 图 14. 右侧 -
连接副驾位气囊连接器。
注连接器完全就位后，可以听到次级锁销归位时发出的咔哒声。
-
安装新的螺纹胶螺栓（2 个）(1112138-00-C)，将仪表板支架固定到副驾位气囊附近的横梁上。8 Nm (5.9 lbs-ft)提示推荐使用以下工具
- 无绳棘轮/冲击钻
- 6 英寸加长件
- 1/4 英寸至 3/8 英寸适配器
- 外梅花套筒 E10
- 棘轮/扭矩扳手
- 安装仪表板中间扬声器。请参阅扬声器 - 中 - 仪表板（100 MM） ((拆卸和更换))。
- 安装仪表板左右扬声器。请参阅扬声器 - 左侧 - 仪表板（100 MM） ((拆卸和更换))。
- 安装仪表板扬声器格栅。请参阅扬声器格栅 - 仪表板 ((拆卸和更换))。
- 安装触摸屏。请参阅中控屏 - 前 ((拆卸和更换))。
- 安装转向柱控制模块 (SCCM)。请参阅转向柱控制模块 ((拆卸和更换))。
- 安装转向柱下罩。请参阅护罩 - 下 - 转向柱 ((拆卸和更换))。
-
安装方向盘。请参阅方向盘 ((拆卸和更换))。
注拆卸方向盘前，请先标记方向盘与转向柱的连接位置。
- 安装驾驶位气囊总成。请参阅气囊 - 驾驶位 ((拆卸和更换))。
- 安装中控台总成。请参阅中控台总成 ((拆卸和更换))。
- 安装仪表板左侧风管。请参阅Duct - Air Wave - LH (RHD) ((拆卸和更换))。
- 安装副驾位脚部空间风管。请参阅Duct - Footwell - LH (RHD) ((拆卸和更换))。
- 安装手套箱。请参阅Glove Box (RHD) ((拆卸和更换))。
- 安装左右 A 柱上饰板。请参阅饰板 - 上 - A 柱 - 左侧 ((拆卸和更换))。
- 安装副驾位脚部空间盖板。请参阅Cover - Footwell - Front Passenger (RHD) ((拆卸和更换))
- 安装仪表板下部总成。请参阅仪表板下部总成 ((拆卸和更换))
- 安装仪表板左右端盖。请参阅端盖 - 仪表板 - 左侧 ((拆卸和更换))。
- 安装驾驶位脚部空间盖板。请参阅Cover - Footwell - Driver (RHD) ((拆卸和更换))。
- 安装雨刮器模块。请参阅Wiper Module (RHD) ((拆卸和更换))。
- 连接低压电池电源。请参阅低压电源 - 锂离子（断开和连接）。
- 安装前备箱后部挡板。请参阅后裙板总成 - 后 ((拆卸和更换))。
- 将左前和右前座椅移回原位。
- 升起两个前车窗，关闭两个前车门。
