清洁散热器（热泵系统） (Maintenance)

校正代码 18301000 FRT 1.03 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-08-03: 添加了 the PROC_VC_X_RESET-RADIATOR-UA-INDEX 例行程序。

程序

  1. 将车辆停放在双柱举升机上。
  2. 打开左侧前车门，降下左侧前车窗。
  3. 拆卸主动进气格栅。请参阅 主动进气格栅总成 ((拆卸和更换))。
    注
    将在后续步骤中断开冷却风扇模块连接器。堵住冷却液软管后应断开连接器，以免冷却液损坏连接器。

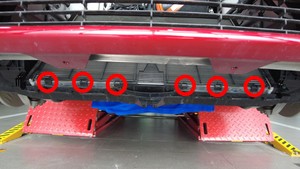

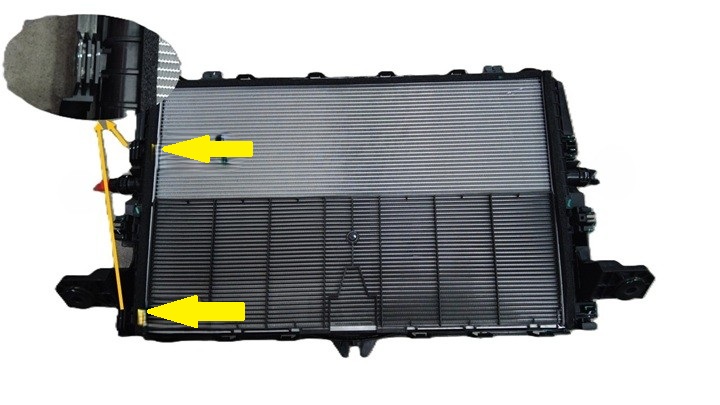

  4. 拆下将塑料格栅固定到散热器的锁片 (x8)。

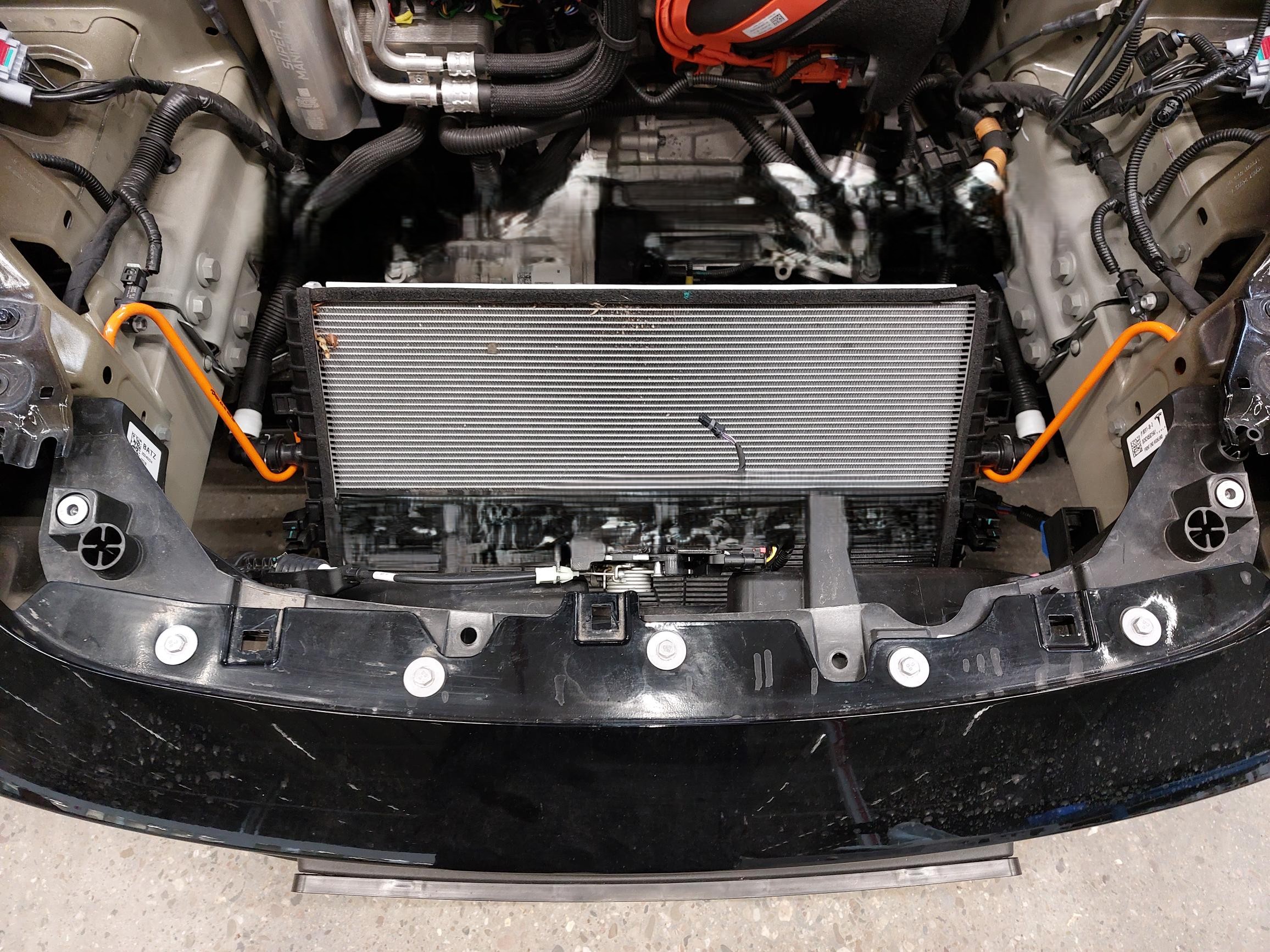

  5. 使用吸尘器清洁散热器上的灰尘。
    注
    如果需要，清除较大的碎屑。
  6. 使用吹风枪再次清洁散热器上的灰尘。
    注
    请勿过于靠近散热器片。
    注
    操作过程中可能会有灰尘和碎屑飞出；请确保车辆安全并穿戴适当的个人防护装备 (PPE)，如面罩和护目镜等。

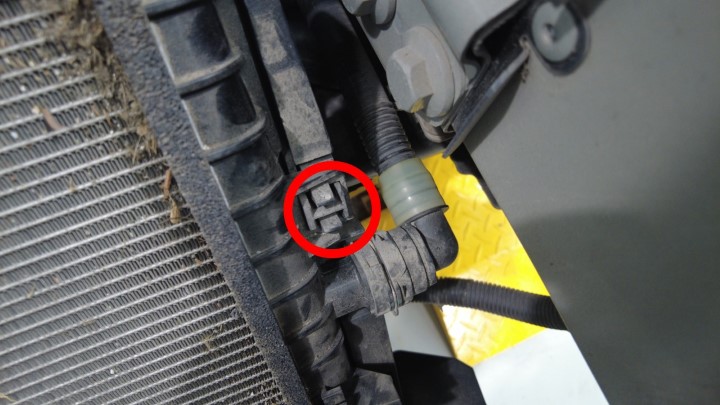

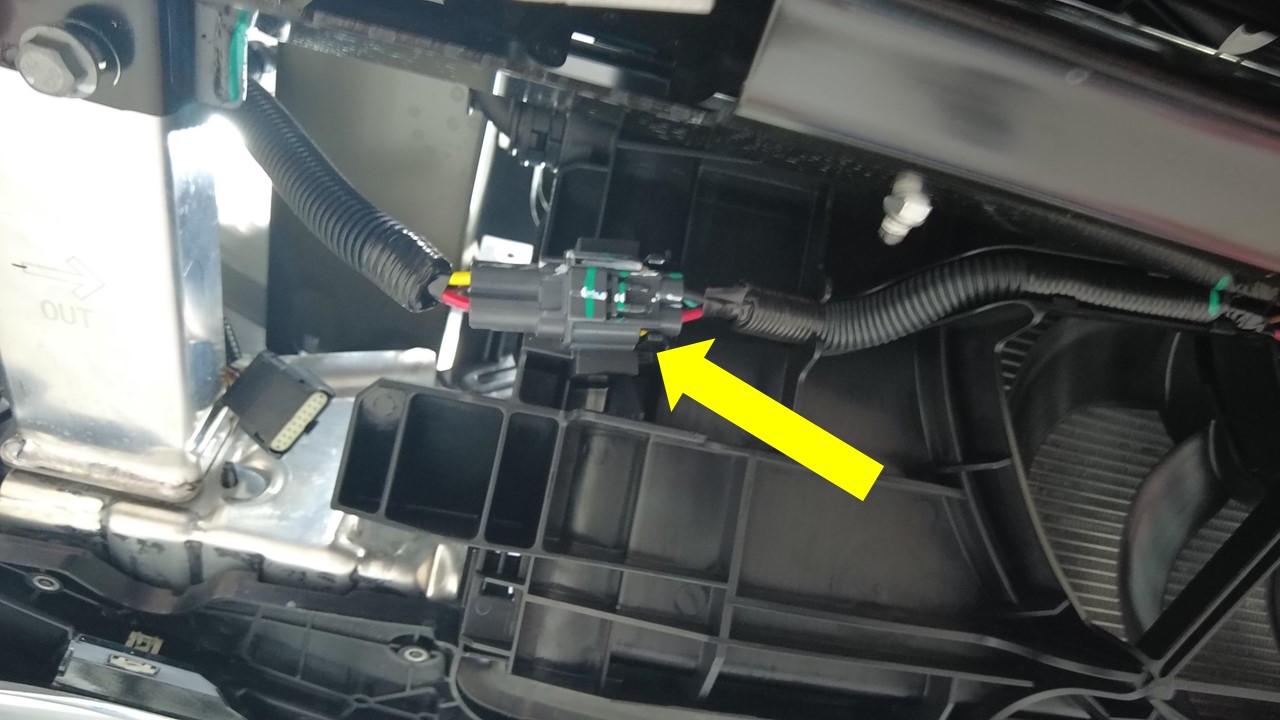

  7. 断开冷却风扇模块连接器。

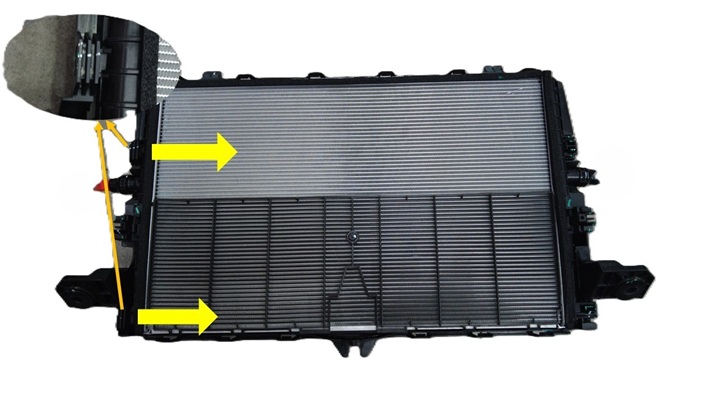

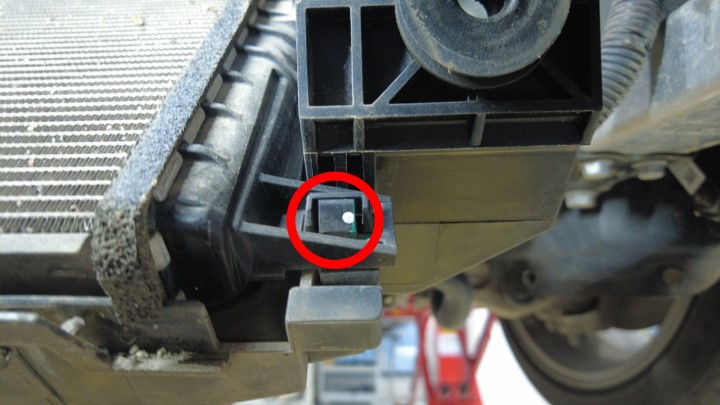

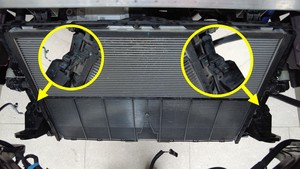

  8. 松开将散热器固定到风扇和护罩总成的上部和下部锁片，然后将散热器从固定支座中滑出。
  9. 使用 2 个 S 型钩将散热器固定在前部纵梁上。
    注
    请将散热器钩在冷却液入口/出口处。

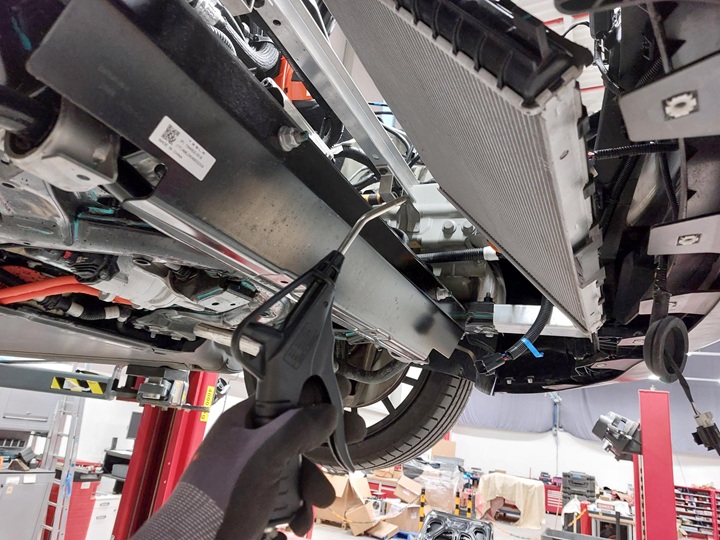

  10. 清洁散热器背面。
    注
    确保吹风枪没有接触到散热器片。
  11. 将散热器从前部纵梁上松开。

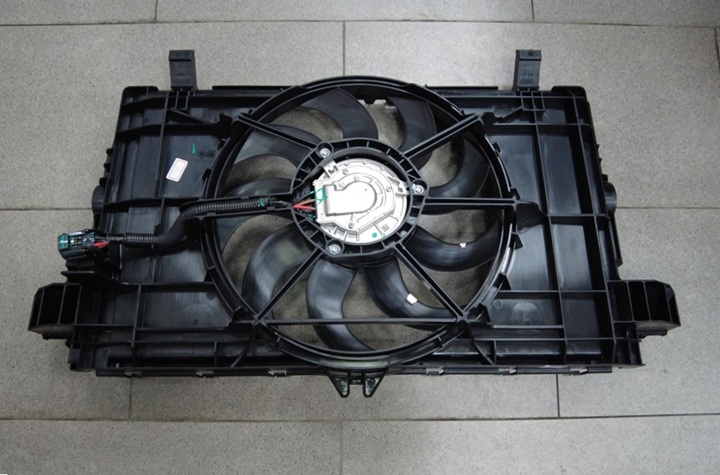

  12. 将散热器安装到冷却风扇和护罩总成上（2 个锁片，2 个固定支座）。
  13. 连接冷却风扇模块连接器。

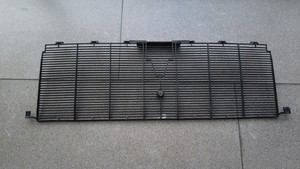

  14. 安装将塑料格栅固定到散热器的锁片 (x8)。
  15. 安装主动进气格栅。请参阅 主动进气格栅总成 ((拆卸和更换))。
    注
    连接低压电源后，完成操作。
  16. 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox（连接和断开）。
  17. 在 Toolbox 中，点击Actions选项卡，搜索 "Radiator"，选择PROC_VC_X_RESET-RADIATOR-UA-INDEXvia Toolbox:(link)，选择Run，然后等待例行程序完成。
    注
    仅对固件版本为 develop/2026.14.3 或更高版本的车辆执行本步骤。
  18. 在触摸屏上，选择Thermal > Actions > Test Thermal Performance，选择Run，然后等待例行程序完成。
  19. 断开 Toolbox，将笔记本电脑从车辆中取出。
  20. 退出“维护模式增强版”。请参阅 维护模式增强版。
  21. 升起左侧前车窗并关闭左侧前车门。
  22. 将车辆从举升机上移走。
