氛围灯 LED 模块 - 后车门 ((拆卸和更换))

校正代码 1513011112 FRT 0.24 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-11-20: 添加了软件重新安装步骤并更改了更换后维护例行程序的显示方式。
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。

拆卸

  1. 打开左后车门，降下左后车窗。
  2. 拆下 LH 后车门路面照明灯。请参阅 迎宾灯 - 后门 - 左侧 ((拆卸和更换))。
  3. 拆下 LH 后车门饰板。请参阅 车门饰板 - 后 - 左侧 ((拆卸和更换))。
  4. 拆卸左后车门 NVH 垫。请参阅 NVH 垫块 - 车门饰板 - 后 - 左侧 ((拆卸和更换))。

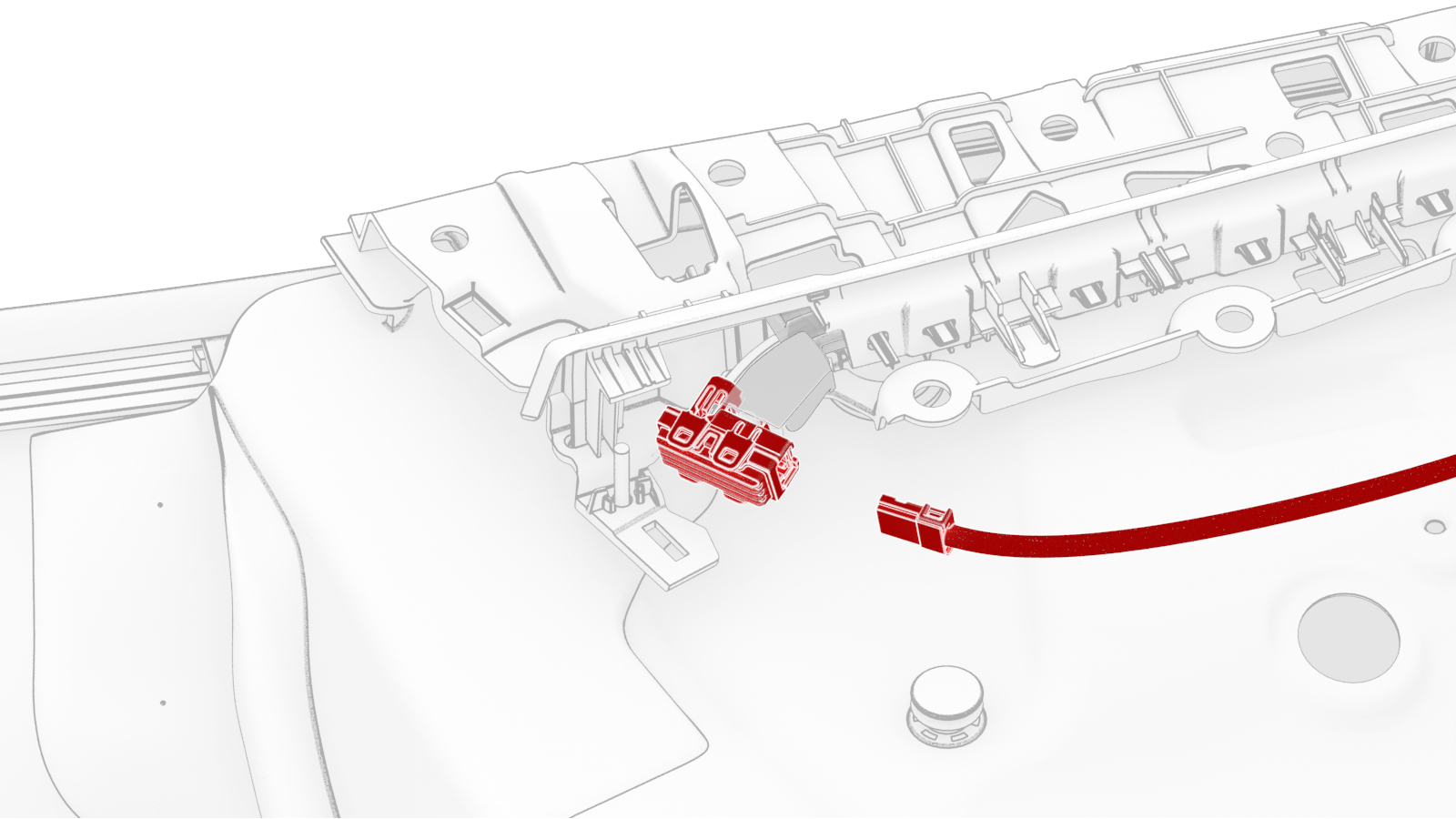

  5. 断开左后车门氛围灯模块连接器。

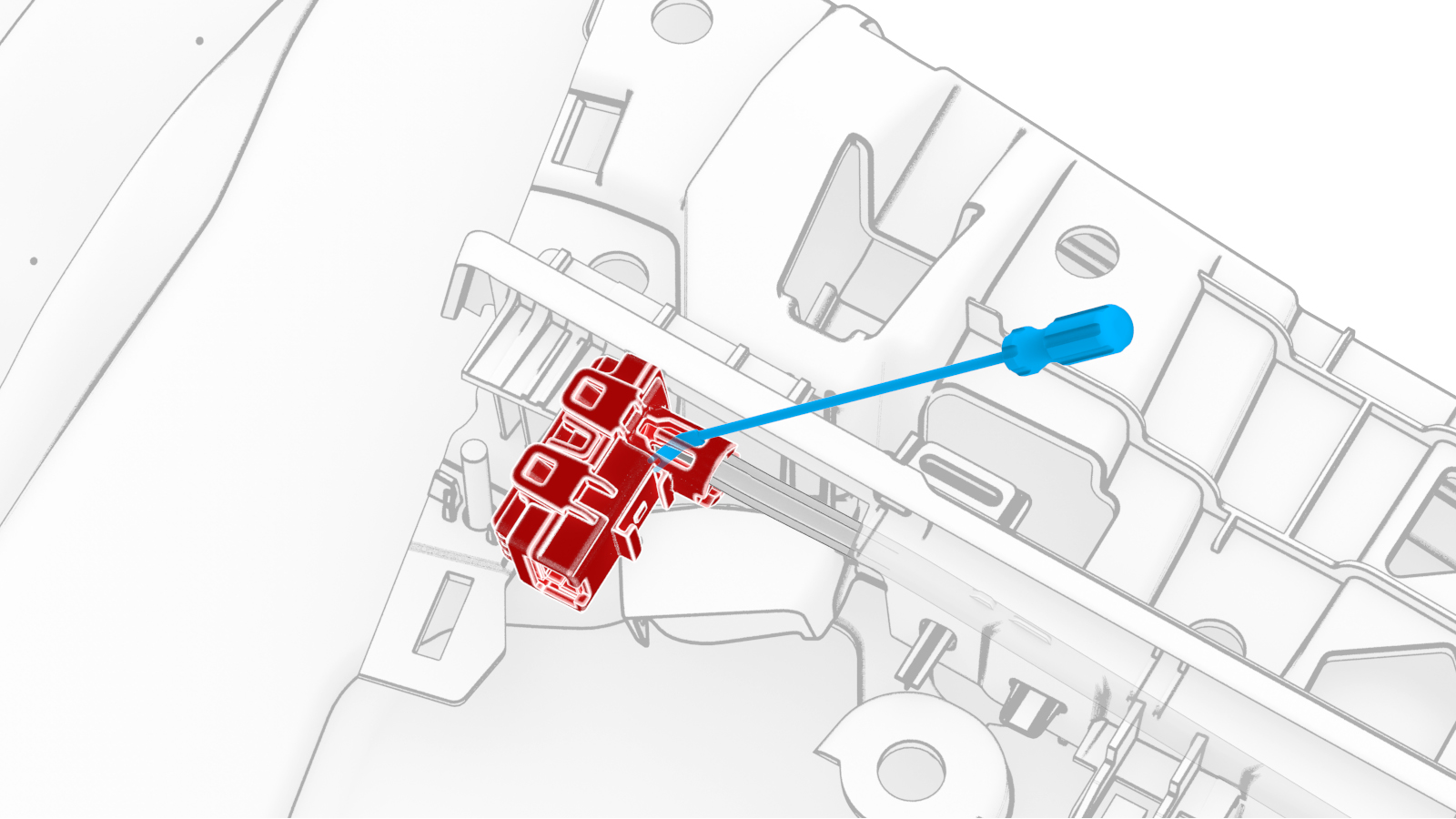

  6. 松开将左后车门氛围灯模块固定到车门饰板支架的锁片。

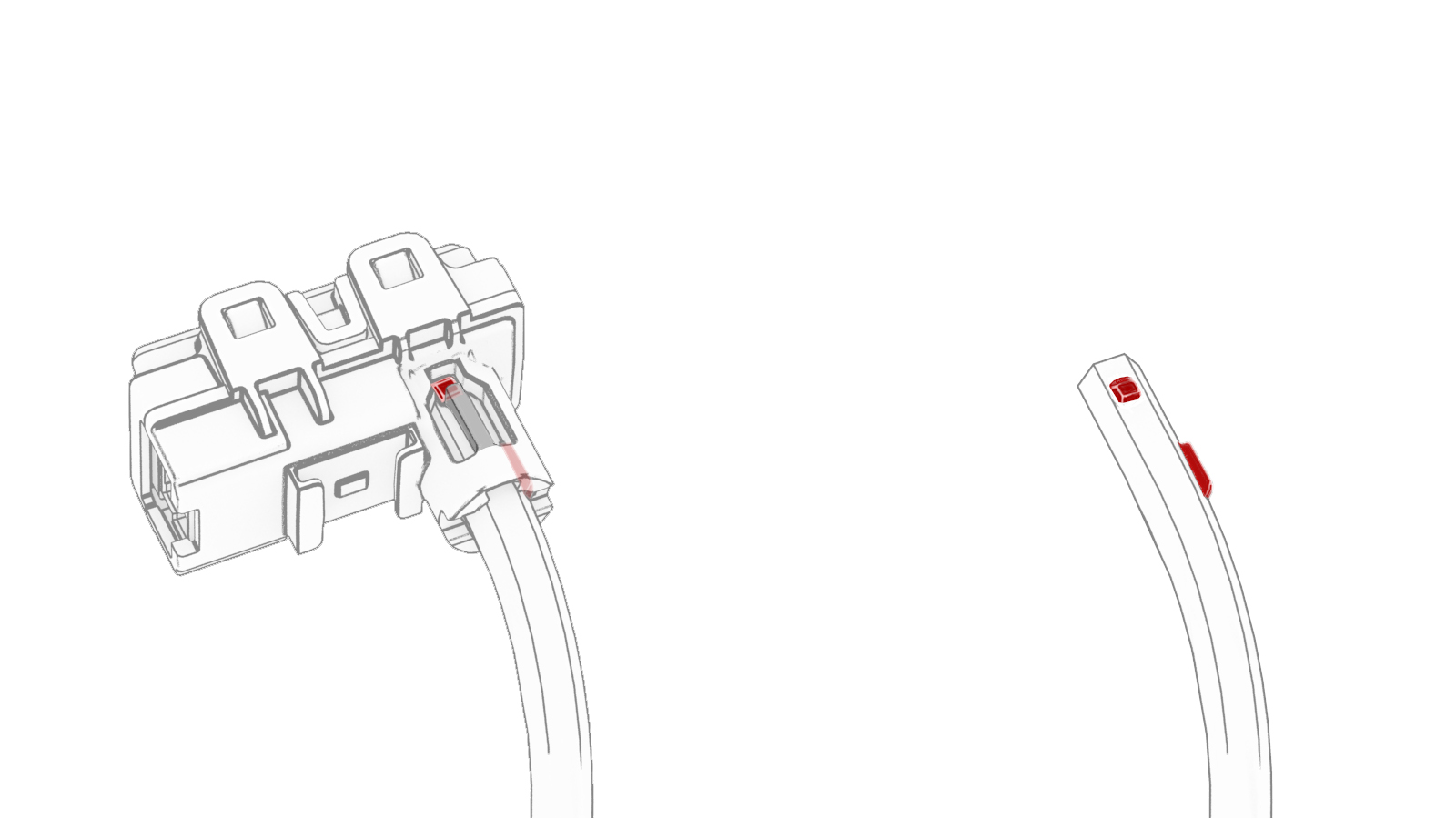

  7. 使用 45 度长凿松开将左后车门氛围灯模块固定到 LED 灯带上的锁片（2 个）和定位销，然后将氛围灯模块从车辆上拆下。

安装

  1. 接合将左后车门氛围灯模块固定到 LED 灯带上的锁片（2 个）和定位销。
    注
    安装前，先对准定位销。
    注
    注意请勿损坏 LED 灯带。
  2. 接合将左后车门氛围灯模块固定到车门饰板支架的锁片。
  3. 连接左后车门氛围灯模块连接器。
  4. 安装左后车门 NVH 垫。请参阅 NVH 垫块 - 车门饰板 - 后 - 左侧 ((拆卸和更换))。
  5. 安装 LH 后车门路面照明灯。请参阅 迎宾灯 - 后门 - 左侧 ((拆卸和更换))。
  6. 安装 LH 后车门饰板。请参阅 车门饰板 - 后 - 左侧 ((拆卸和更换))。
  7. 将装有 Toolbox 的笔记本电脑与车辆相连请参阅 Toolbox（连接和断开）。
  8. 解锁车辆网关。请参阅 网关解锁。
  9. 运行 PROC_VC_X_RGB-LIGHTS-ADDRESSINGvia Service Mode:
    • Low Voltage ➜ Interior Lighting ➜ Address RGB Lights
    • Mid Voltage ➜ Interior Lighting ➜ Address RGB Lights
    via Toolbox:(link)
    注
    本例行程序要求车辆运行的软件为 2024.44 版或更新版本。
  10. 重新安装车辆软件。请参阅 软件重新安装 - 触摸屏。
  11. 退出“维护模式”。请参阅 维护模式。
  12. 升起左后车窗，关闭左后车门。
