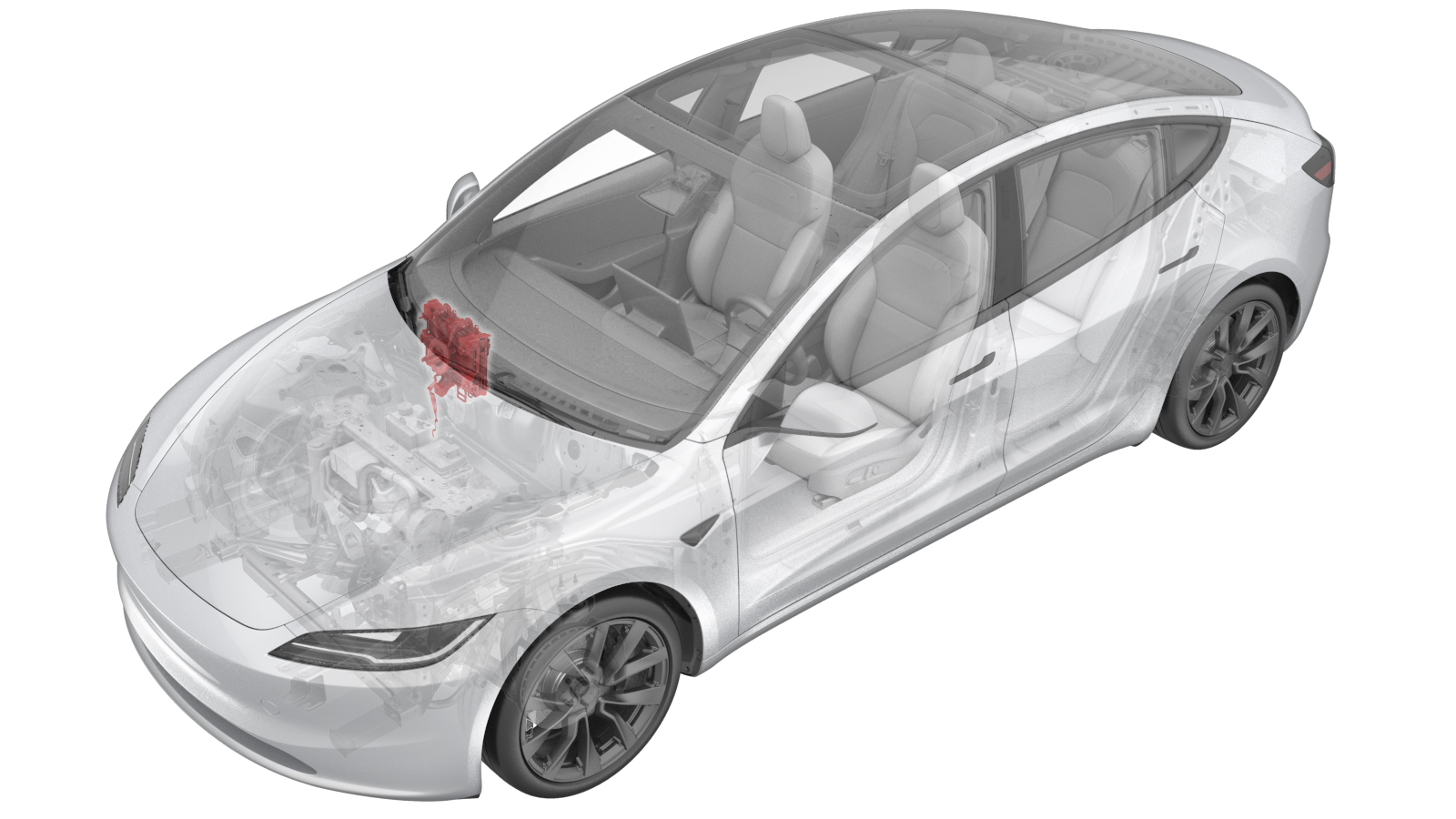

车载电脑（HW4）（左驾驶） ((拆卸和更换))

校正代码 21153302 FRT 1.44 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-01-07: 添加了需在更换车载电脑后执行的 Toggle SIM 例行程序。
  • 2025-10-30: 添加了确保车辆处于“驻车”模式的步骤。
  • 2025-03-13: 添加了第三方安全资质检查。
  • 2024 年 10 月 21 日：添加了“安装新的车载电脑到隔板时使用自攻螺栓”的说明。
  • 2024 年 10 月 16 日：删除了有关报废车载电脑的单独说明，将交叉引用添加至“车载电脑（处理）”主题。
  • 2024 年 10 月 9 日：添加了有关报废的说明。
  • 2024 年 9 月 6 日：添加了车主授权请求和低压维护设备步骤。
  1. 执行此程序时，请确保车辆处于“驻车”模式。
  2. 将装有 Toolbox 的笔记本电脑与车辆相连请参阅 Toolbox（连接和断开）。
  3. 仅适用于第三方维修：执行 Toolbox 车主授权请求程序。
    Informational PurposesAn informational icon, calling your attention
    注
    如果维修通过 Tesla 服务中心预定，则表示客户已授权。继续执行下一步骤。
    1. 登入https://toolbox.tesla.com/help/owner_authorization。

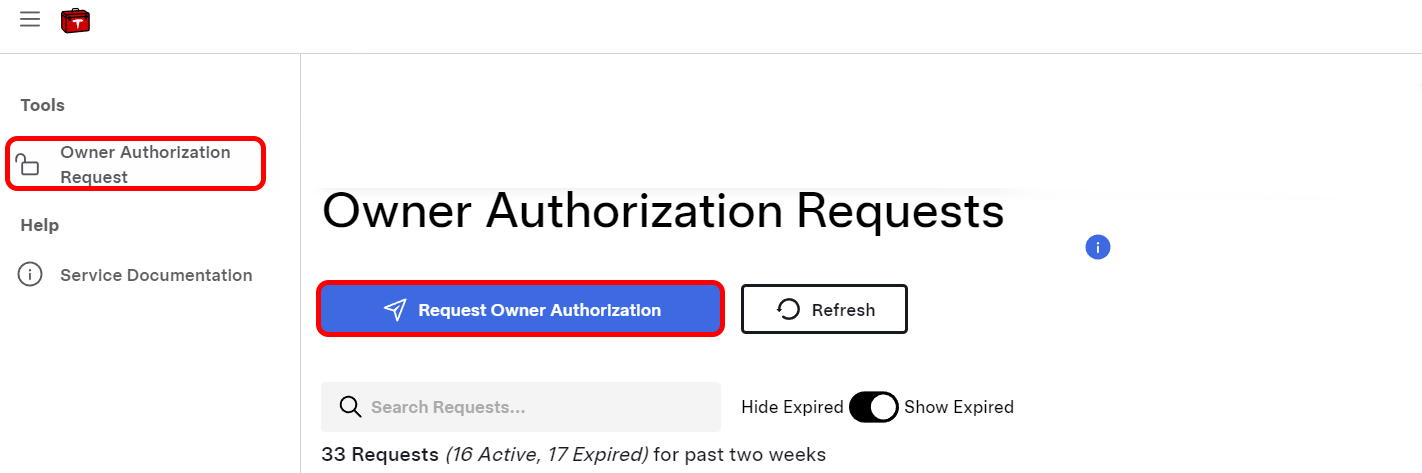

    2. 在左侧面板上，点击Owner Authorization Request，然后点击主面板上的Request Owner Authorization。
    3. 填写并提交表格。
    4. 请车主对发送至其电子邮箱的授权请求予以批准。
  4. 点击Dashboards > Car Computer Replacement，然后点击“开始”页面上的Next Step。

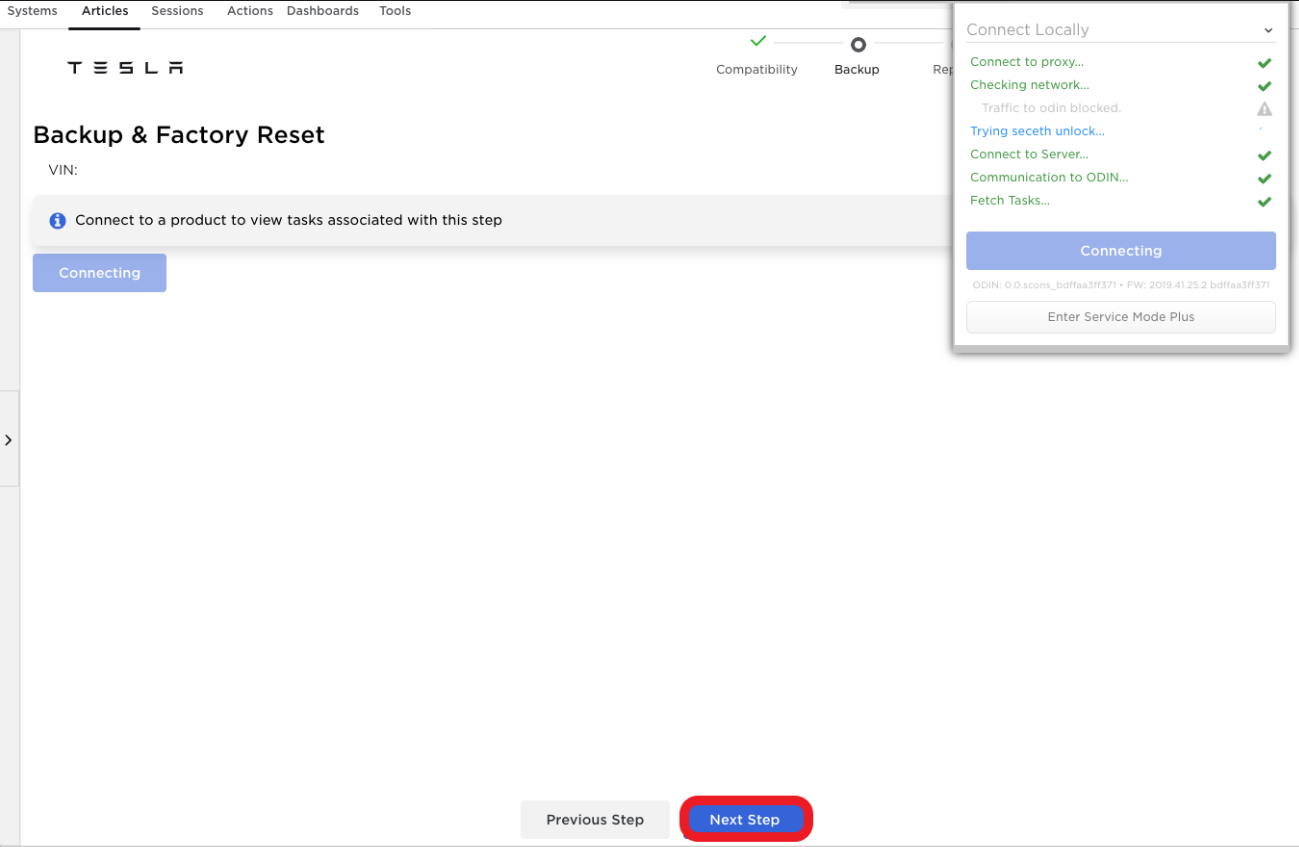

  5. 在“备份和恢复出厂设置”页面，点击Next Step，然后根据提示进行车载电脑数据备份并恢复出厂设置。
    Informational PurposesAn informational icon, calling your attention
    注
    执行本步骤时，车载电脑会重启多次。
  6. 一旦出现“更换”页面，即说明可以更换车载电脑。按照CarPC，左驾驶 ((拆卸和安装))给出的指示执行以下操作：
    1. 拆下当前使用的车载电脑。
    2. 将车载电脑替换件安装到车辆上。
      Informational PurposesAn informational icon, calling your attention
      注

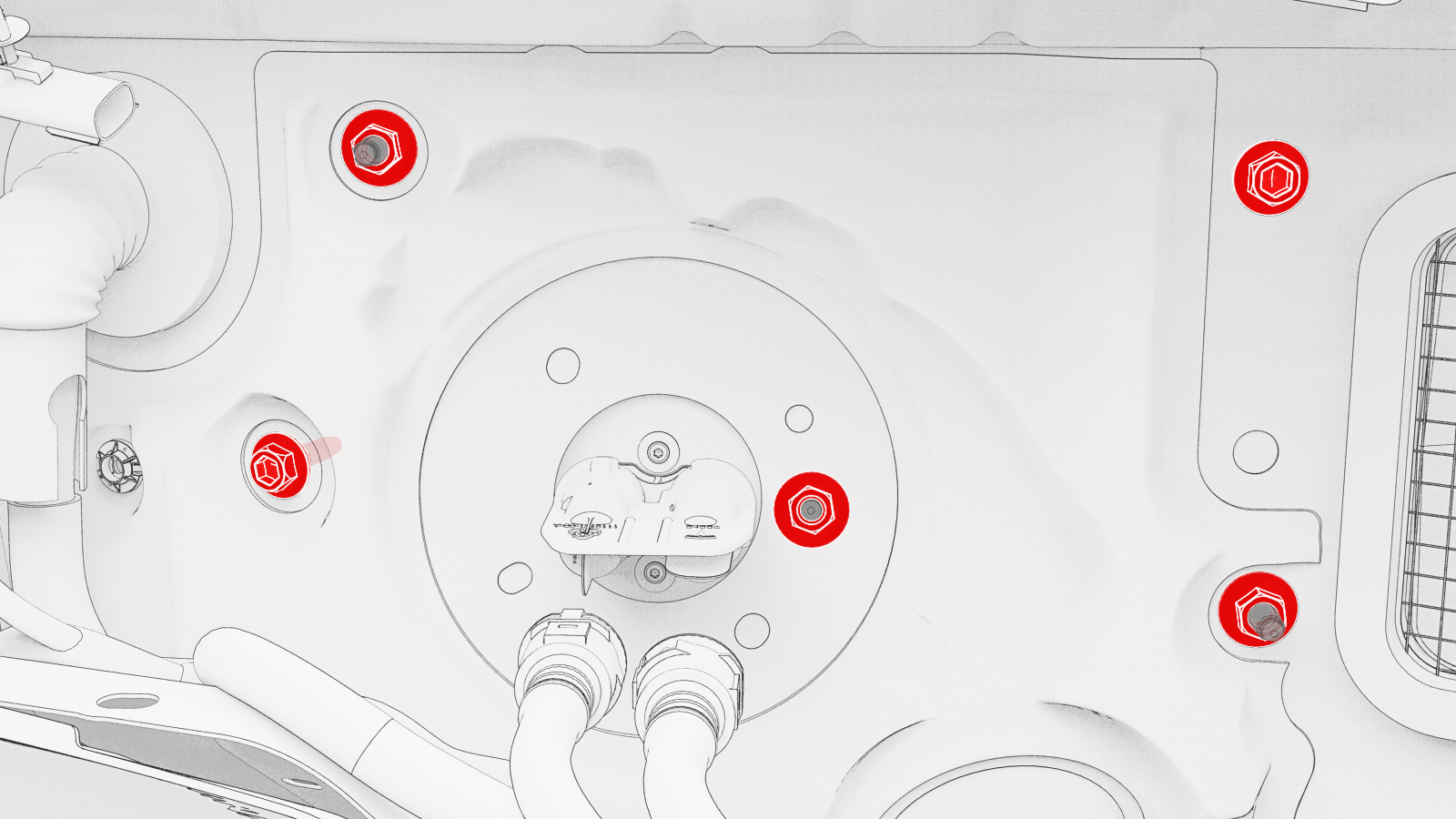

      新的车载电脑支架上没有用于安装将车载电脑固定到隔板的螺栓（2 个）的螺纹孔。将新的车载电脑安装到隔板时，使用新的螺母（3 个）和自攻型 M8 螺栓（2 个）在新的车载电脑支架上钻孔安装。
      20 Nm (14.7 lbs-ft)
    3. 将所有的线束和软管都连接到电脑上。
    4. 将电气线束连接到副驾位气囊上。
    5. 做好为车辆进行Coolant Air Purge的准备。
    6. 安装副驾位膝部气囊（如配备）以及所有已拆卸风管。
    7. 安装手套箱和副驾位脚部空间盖板。
    8. 重新连接低压电源请参阅 低压电池 - 锂离子（断开和连接）。
    9. 将低压维护设备连接到车辆，但请勿断开低压电池。请参阅 低压维护器（连接和断开） (Maintenance)。
      Informational PurposesAn informational icon, calling your attention
      注
      更换完用于防止高压触点开关闭合的零件后，在执行软件重新部署/OTA 的过程中，可以连接低压维护设备和低压电池。更多相关信息，请参阅 Toolbox 文章 5795500。
    10. 执行Coolant Air Purge例行程序： TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Service Mode:
      • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
      • Thermal ➜ Coolant System ➜ Coolant Purge Start
      via Service Mode Plus:
      • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
      • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
      • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
      • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
      • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
      • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
      via Toolbox:(link)

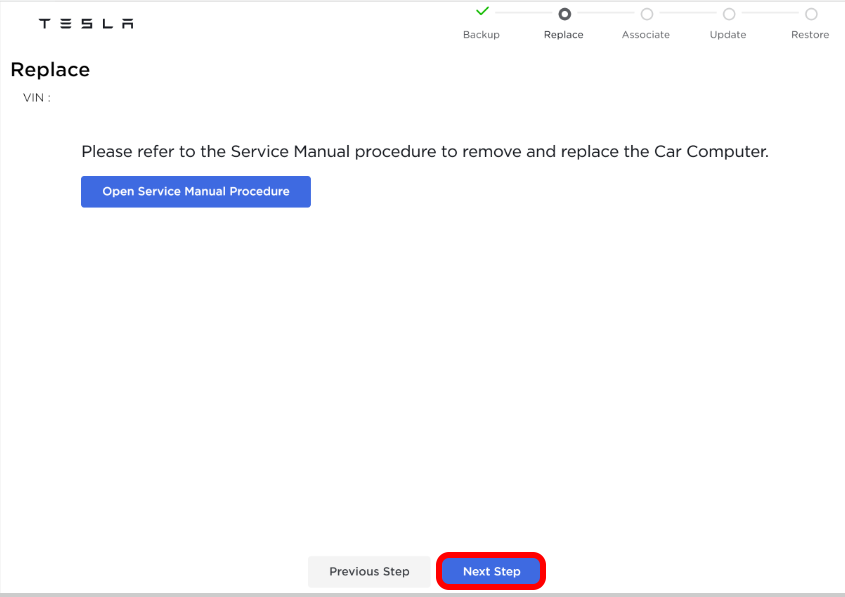

  7. 重新建立 Toolbox 笔记本电脑连接，在“更换”页面，点击Next Step。
  8. 仅适用于第三方维修：输入进入“关联车载电脑”部分所需的车辆安全专业人员登录凭证。
    Informational PurposesAn informational icon, calling your attention
    注
    仅允许在车辆安全认证机构注册的汽车专业人员或 Tesla 服务中心技术人员配置安全和/或防盗类零件以及可能需要特殊编程和/或设置的零件。

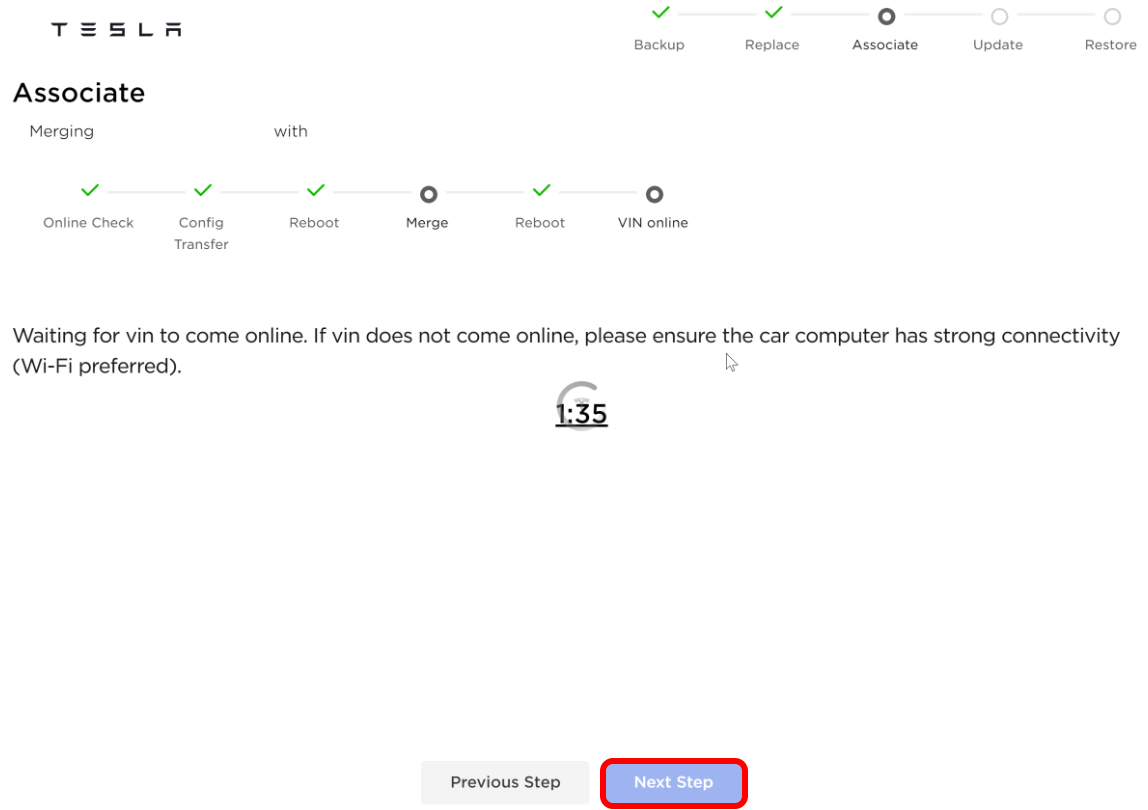

  9. 根据提示转移配置文件，为车载电脑替换件进行匹配操作。车载电脑会重启多次。
  10. 匹配完成且在线确认车辆识别号码 (VIN) 后，点击Next Step，以进入“更新”页面。
    Informational PurposesAn informational icon, calling your attention
    注
    如有必要，可以 Reconnect Toolbox 连接。

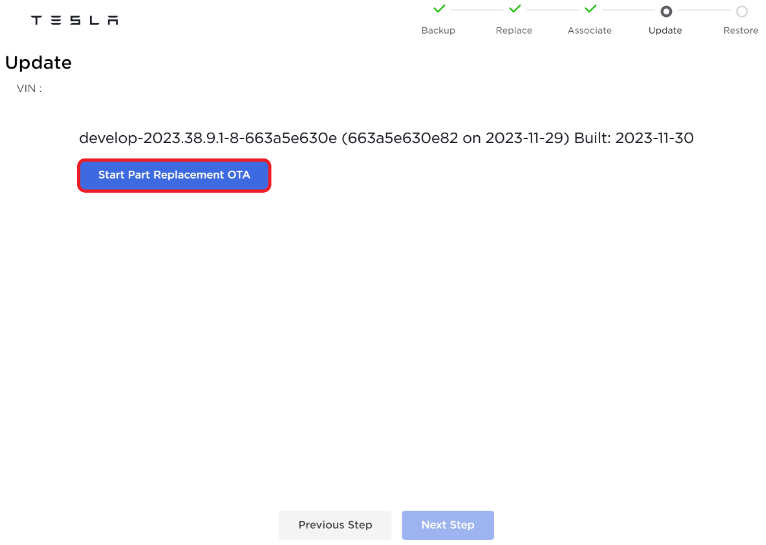

  11. 点击Start Part Replacement OTA，将软件更新部署至车辆。
    Informational PurposesAn informational icon, calling your attention
    注
    如有必要，可以 Reconnect Toolbox 连接。
  12. 通过车辆触摸屏安装软件包。请参阅 软件重新安装 - 触摸屏。

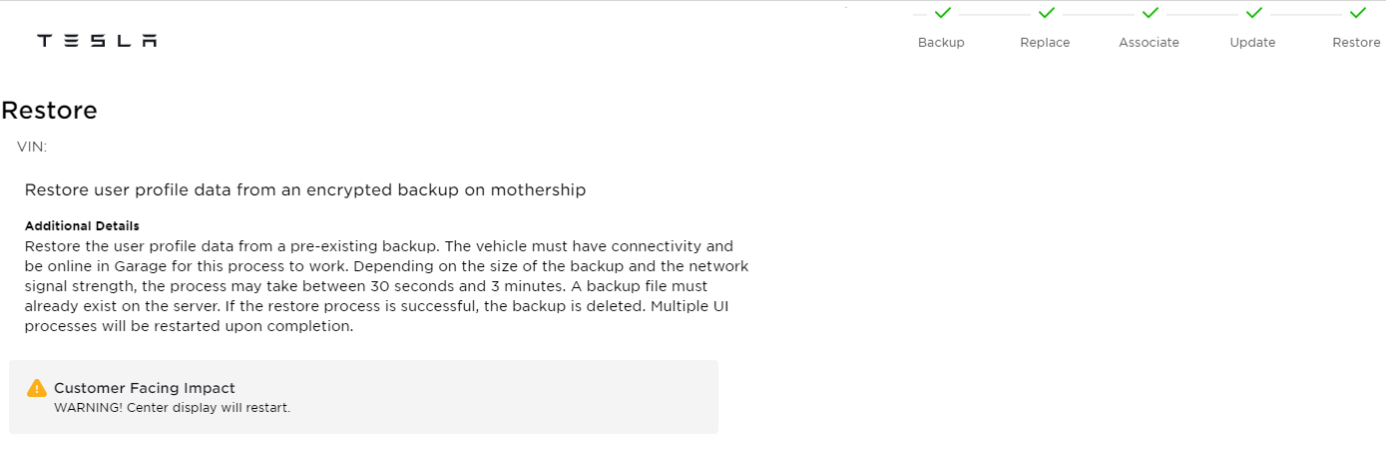

  13. 在 Toolbox 中，点击Next Page，以转至“恢复”页面，然后根据提示恢复车辆配置文件。
  14. 如果车载电脑搭载的是实体 SIM 卡，请执行以下例行程序，否则请跳过本步骤。
    1. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_ICE_X_ENABLE-DISABLE-SIM-CARDvia Service Mode Plus:Infotainment ➜ Connectivity ➜ Toggle SIMvia Toolbox:(link)
  15. 断开笔记本电脑与车辆的连接
  16. 重新安装为便于检修而拆下的剩余组件。请参阅 CarPC，左驾驶 ((拆卸和安装))。
  17. 确保妥善处理旧车载电脑。请参阅车载电脑（处理）中给出的说明，将校正代码 21151007 作为一项单独的工项添加至“服务工单”中。
