后副车架总成 ((拆卸和更换))

校正代码 3001020112 3.78 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-05-08: 更新了拆卸/安装左后/右后悬架总成的步骤。
  • 2024-04-30: 将执行例行程序的方式从使用 Toolbox 更新为使用触摸屏。
设备：
  • 1096075-00-A 液压轮毂轴承拉拔器工具
  • 1457016-00-A 弹簧压缩器套件，GEDORE
  • 1135762-00-A 冷却软管维修堵头套件，Model 3
  • 1130279-00-A 驱动单元吊索，Model 3（北美、亚太地区）
表 1. 扭矩规格： 后副车架总成 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将后驱动电机接地带固定到车辆的螺母
10 Nm (7.4 lbs-ft)
  • 棘轮/扭矩扳手
  • 10 毫米 12 角深套筒
 重复使用
将后驱动电机高压线缆支架固定到高压电池的螺母
10 Nm (7.4 lbs-ft)
  • 10 毫米深磁性套筒
  • 无绳棘轮/冲击钻
  • 10 毫米套筒扳手
  • 棘轮/扭矩扳手
 重复使用
将副车架固定到车身的左后和右后螺栓
160 Nm (118.0 lbs-ft)
  • 棘轮/扭矩扳手
  • 6 英寸加长件
  • 21 毫米套筒
 更换 1461657-00-A
将驱动电机固定到副车架的左侧、右侧和后部螺栓
80 Nm (59.0 lbs-ft)
  • 棘轮/扭矩扳手
  • 18 毫米套筒
 重复使用
将左后制动钳固定到左后转向节的螺栓（2 个）
83 Nm (61.2 lbs-ft)
  • 无绳棘轮/冲击钻
  • 外梅花套筒 E18
  • 3 英寸加长件
  • 棘轮/扭矩扳手
 更换 1088969-00-B

拆卸

  1. 检查轮胎是否存在异常磨损。
    注
    记录任何可能需要定位的异常轮胎磨损。
  2. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  3. 打开所有四个车门，降下所有四个车窗。
  4. 通过外部开关打开后备箱。

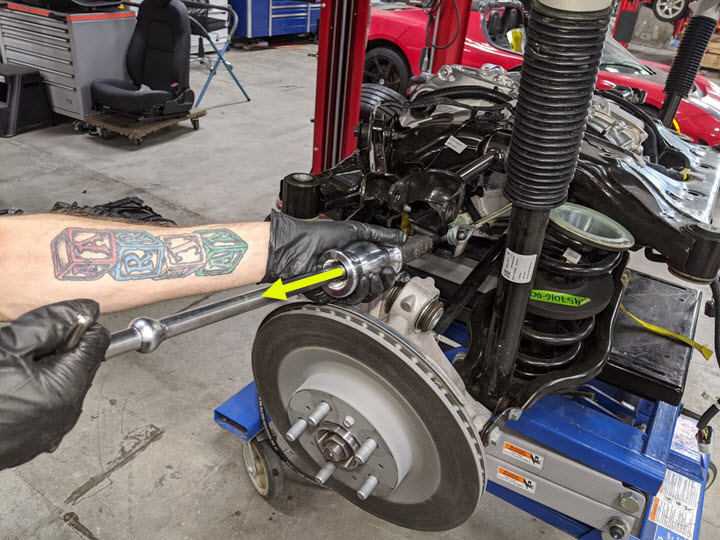

  5. 将前排两个座椅前移。
  6. 通过触摸屏将车辆置于“维护模式”。请参阅 维护模式。
  7. 解锁车辆网关。请参阅 网关解锁。
  8. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Thermal > Coolant System > Coolant Fill/Drain，点击Run，然后等待例行程序完成。
  9. 踩下制动踏板，同时点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Chassis > Brakes > EPB Service Mode，选择Action target下拉列表中的BOTH，然后选择Action type下拉列表中的START。点击Run，然后等待例行程序完成。
  10. 拆下新鲜空气进气槽总成请参阅 新风槽总成 - HVAC ((拆卸和更换))。
  11. 执行车辆高压禁用程序。请参阅 车辆电气绝缘程序 (Test/Adjust)。
  12. 拆下左侧和右侧后车轮。请参阅 轮毂总成（拆卸和安装）。
  13. 拆卸左侧和右侧后悬架护板。请参阅 盖板 - 后悬架 - 左侧 ((拆卸和更换))。
  14. 拆卸后饰板。请参阅 保险杠饰板总成 - 后（拆卸和安装） ((拆卸和安装))。
    注
    拆卸（而非部分松开）后流线型护板。请参阅 流线型护板 - 后底板 ((拆卸和更换))。

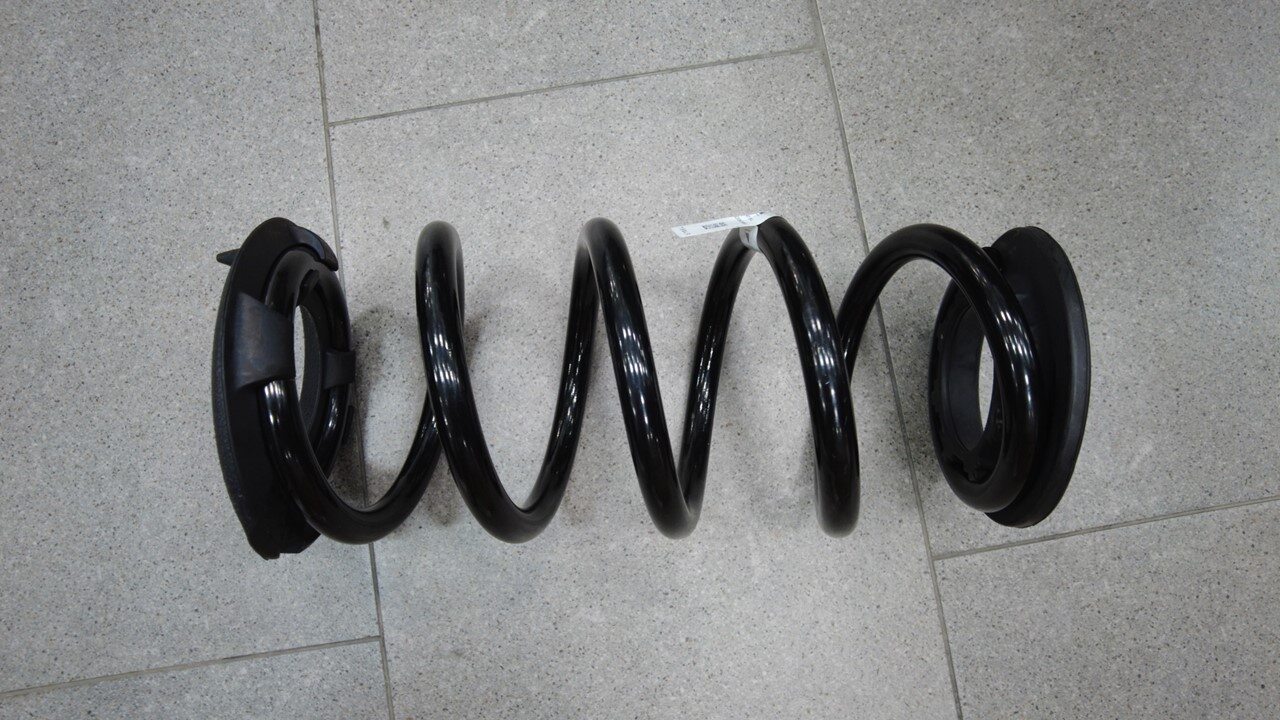

  15. 向左侧后悬架弹簧上安装一个弹簧压缩器：
    警告
    压缩状态下的弹簧具有很大的弹性势能。执行此步骤之前，请参阅弹簧压缩器套件的工具介绍，了解其他警告和注意事项。
  16. 拆下将左后减震器固定到顶部支座处车身的螺栓（2 个）。
    注
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 15 毫米套筒
    • 3 英寸加长件
  17. 拆下并弃用将 LH 后制动钳固定到 LH 后转向节的螺栓 (x2)，从转向节上拆下制动钳，然后将制动钳挂在 S 型挂钩上。
    提示
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 外梅花套筒 E18
    • 3 英寸加长件
    • 棘轮/扭矩扳手
  18. 对右侧重复第 15 步至第 17 步。
  19. 拆卸将后驱动电机接地带固定到车辆的螺母。
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 10 毫米 12 角深套筒
  20. 断开右副车架线束连接器。

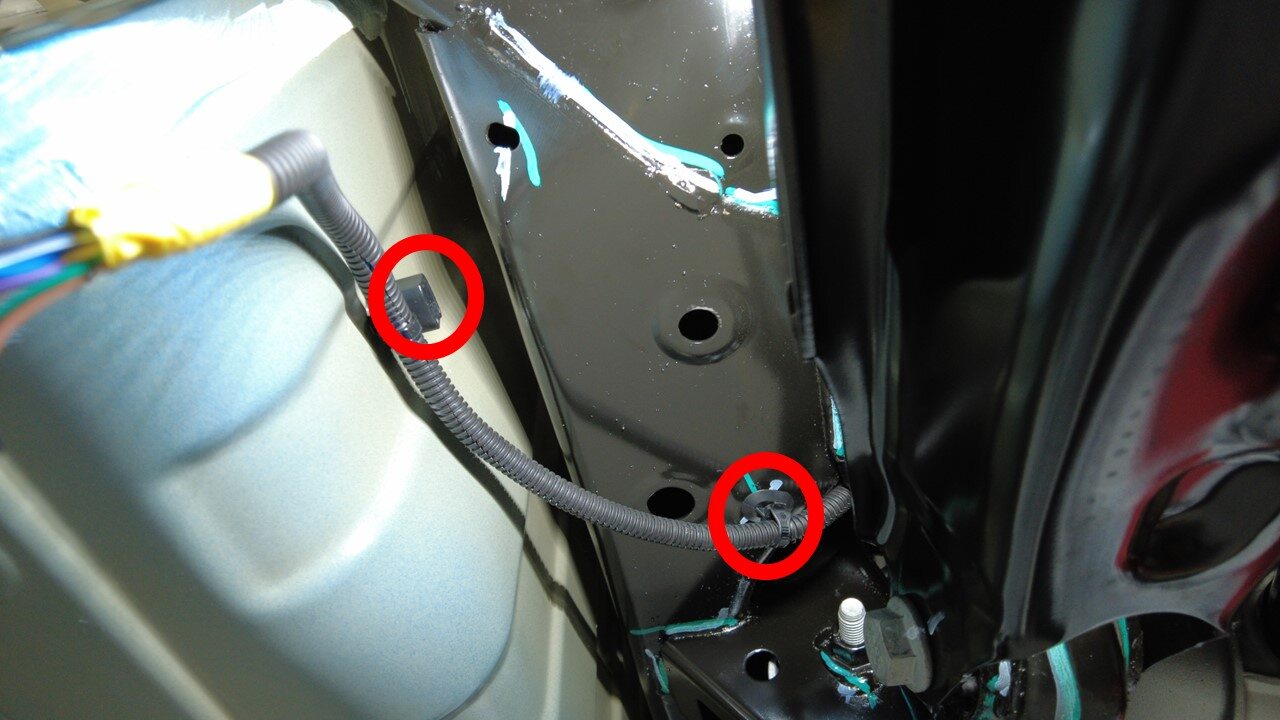

  21. 将右副车架线束夹（2 个）从车身上拆下。
  22. 拆卸后平衡杆总成。请参阅 平衡杆 - 后悬架 ((拆卸和更换))。
  23. 在车辆右后侧下方放置一个冷却液排放容器。
  24. 松开将右后轮毂内衬固定到门槛板的推拉式卡子（2 个），然后将轮毂内衬移至一旁，以便操作。
  25. 将后驱动电机出口软管从动力总成回流管上断开，然后堵住软管两端。
    注
    降下高压电池右后侧的软管。必要时，用车间毛巾清理残留冷却液。如果冷却液流失量超过 1 升，则需要进行真空加注。
  26. 拆下后驱动电机高压线束。请参阅 高压线束总成 - 后驱动电机系统 ((拆卸和更换))。
  27. 取走车辆下方的冷却液排放容器。
  28. 将副车架举升工具放置在后副车架下方正确位置，然后将供气装置连接到工具上。
  29. 在协助下，抬起副车架举升工具以支撑后副车架。
    注
    将系带末端的金属钩固定到副车架举升工具上的环上，然后拉动系带，直至其紧固。如有必要，可降低车辆。
  30. 拆下左后和右后副车架剪力板。请参阅 剪力板 - 后副车架 - 左侧 ((拆卸和更换))。
  31. 标记左后和右后副车架螺栓（2 个）。
    注
    标记副车架原始位置，以便安装时重新对齐。如有必要，也可以标记副车架铸件和衬套相对于车身的位置。
  32. 拆卸并弃置将副车架固定到车身的左后和右后螺栓。
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 6 英寸加长件
    • 21 毫米套筒
  33. 将副车架和后驱动电机总成从车辆上降下。
    警告
    降下副车架时请小心，请勿损坏周围组件。
  34. 将供气装置从副车架举升工具上断开，然后将副车架举升工具和副车架从车辆上移走。
  35. 将后驱动电机接地带卡子从副车架上松开。
  36. 松开后驱动电机逻辑连接器卡子。
  37. 松开后驱动电机逻辑连接器。
    注
    松开锁片，然后下压把手以松开连接器。
  38. 断开解析器连接器
  39. 松开后驱动电机上的卡子（2 个）。
  40. 断开机油泵连接器。

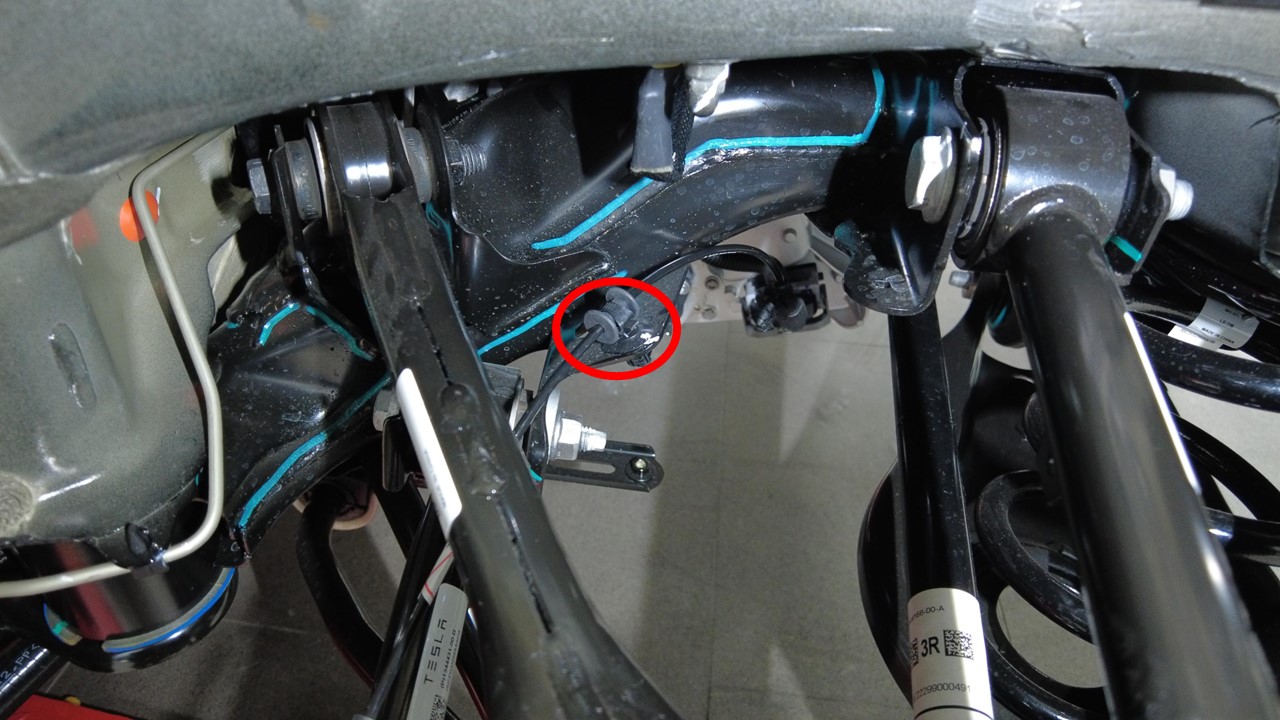

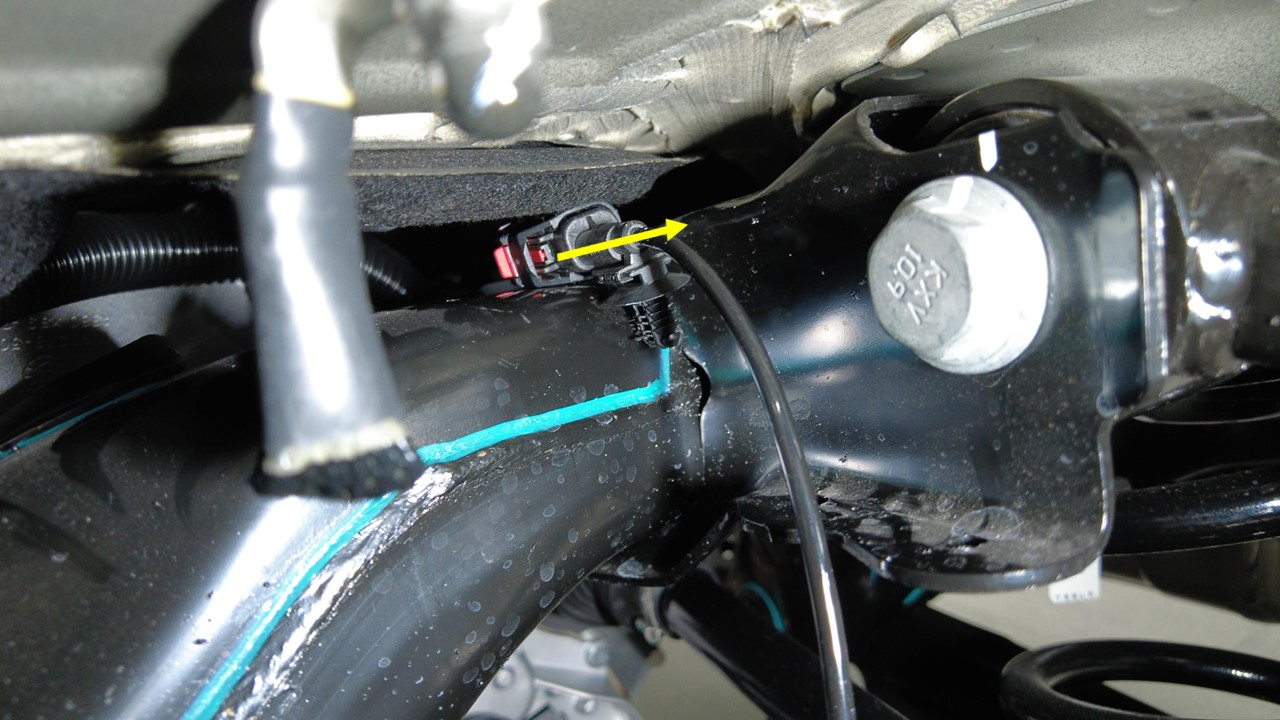

  41. 将左后轮毂转速传感器线束连接器卡子从副车架上松开。
  42. 断开左后轮毂转速传感器连接器。
    注
    用手固定住副车架线束的连接器端；然后使用袖珍螺丝刀松开连接器卡子。

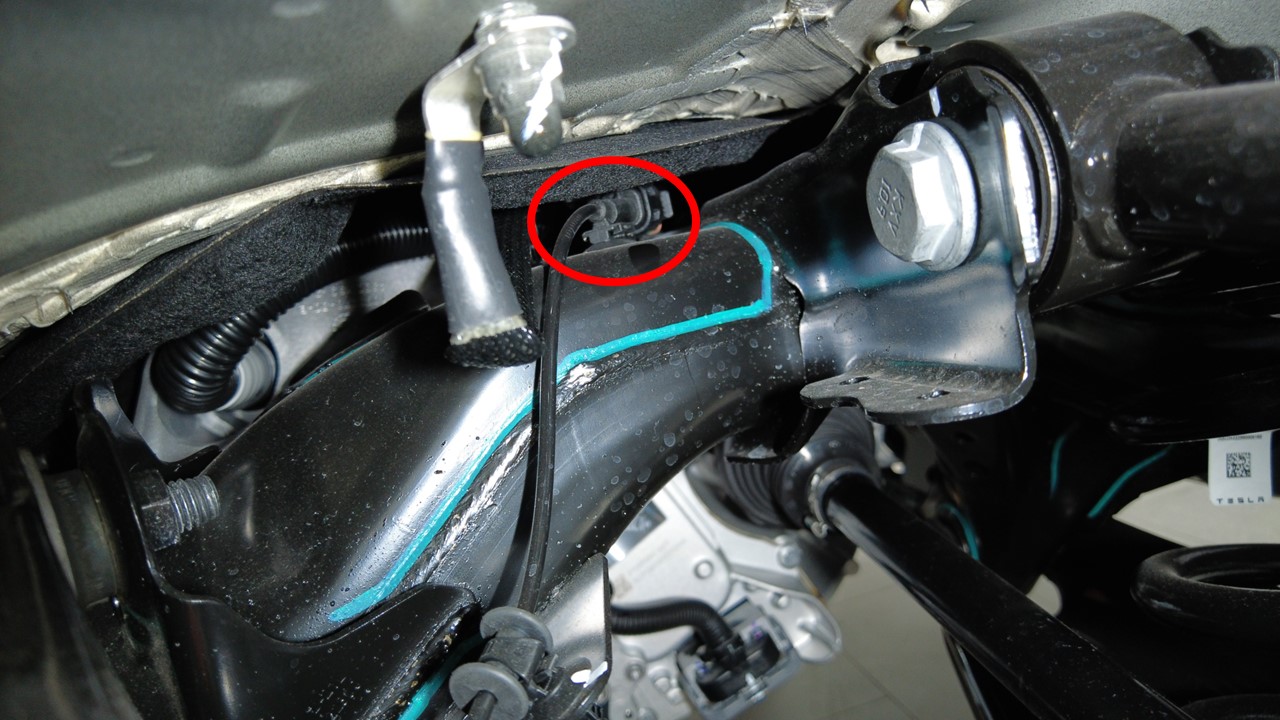

  43. 将左侧线束固定夹从副车架上拆下。
  44. 对右侧重复执行第 41 步至第 43 步。

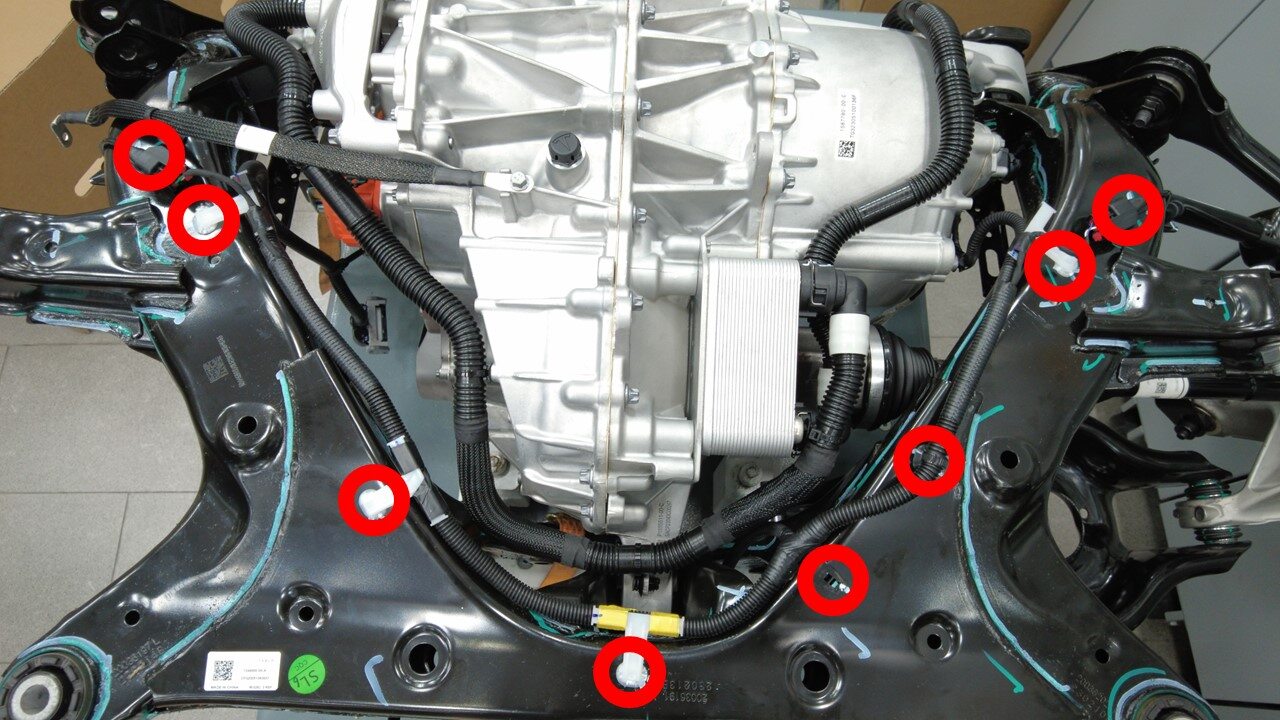

  45. 松开将副车架线束固定到副车架顶部后侧的夹子（8 个），然后拆下线束。
  46. 将后副车架总成置于起重机架下方。

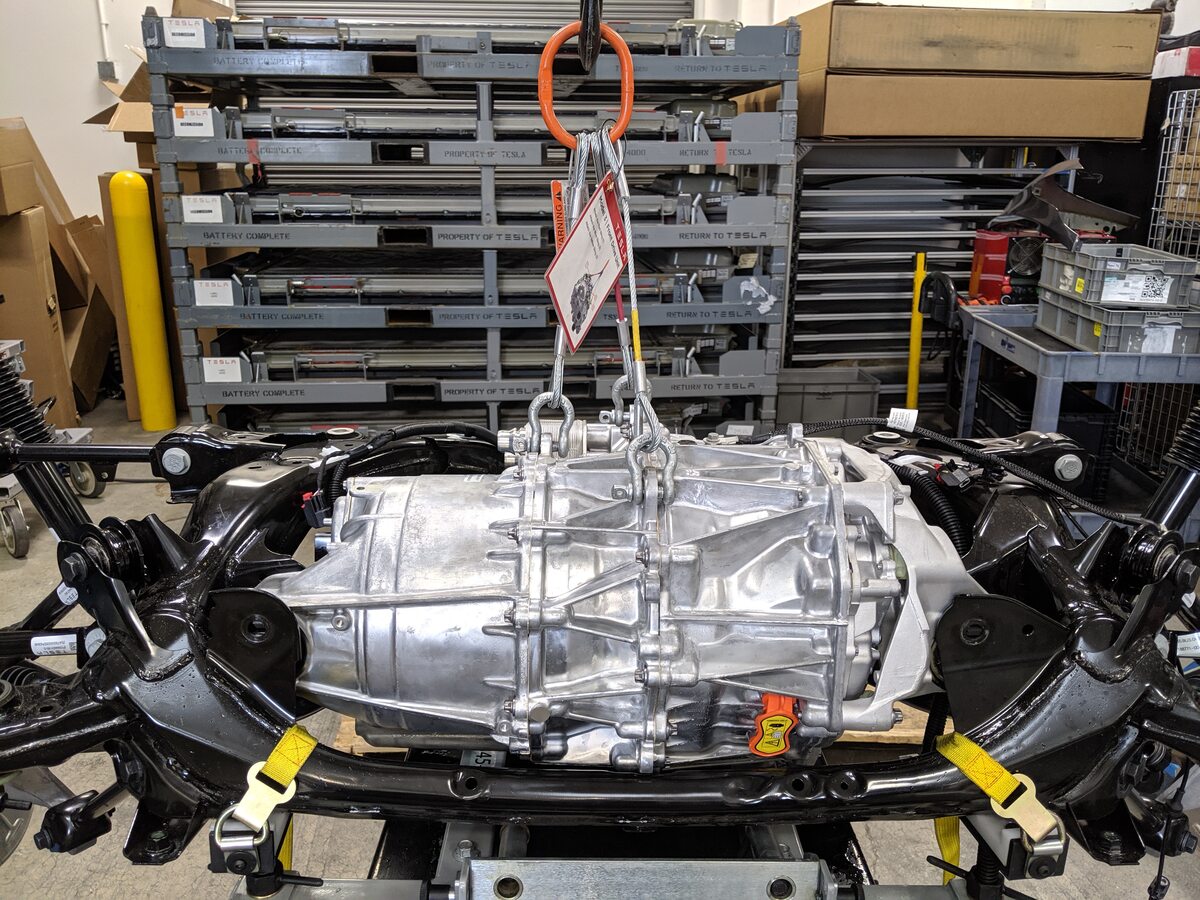

  47. 将驱动电机吊索工具固定到驱动电机。
  48. 将驱动电机吊索紧固到起重机架，升起吊索，直至吊索出现些许张力。

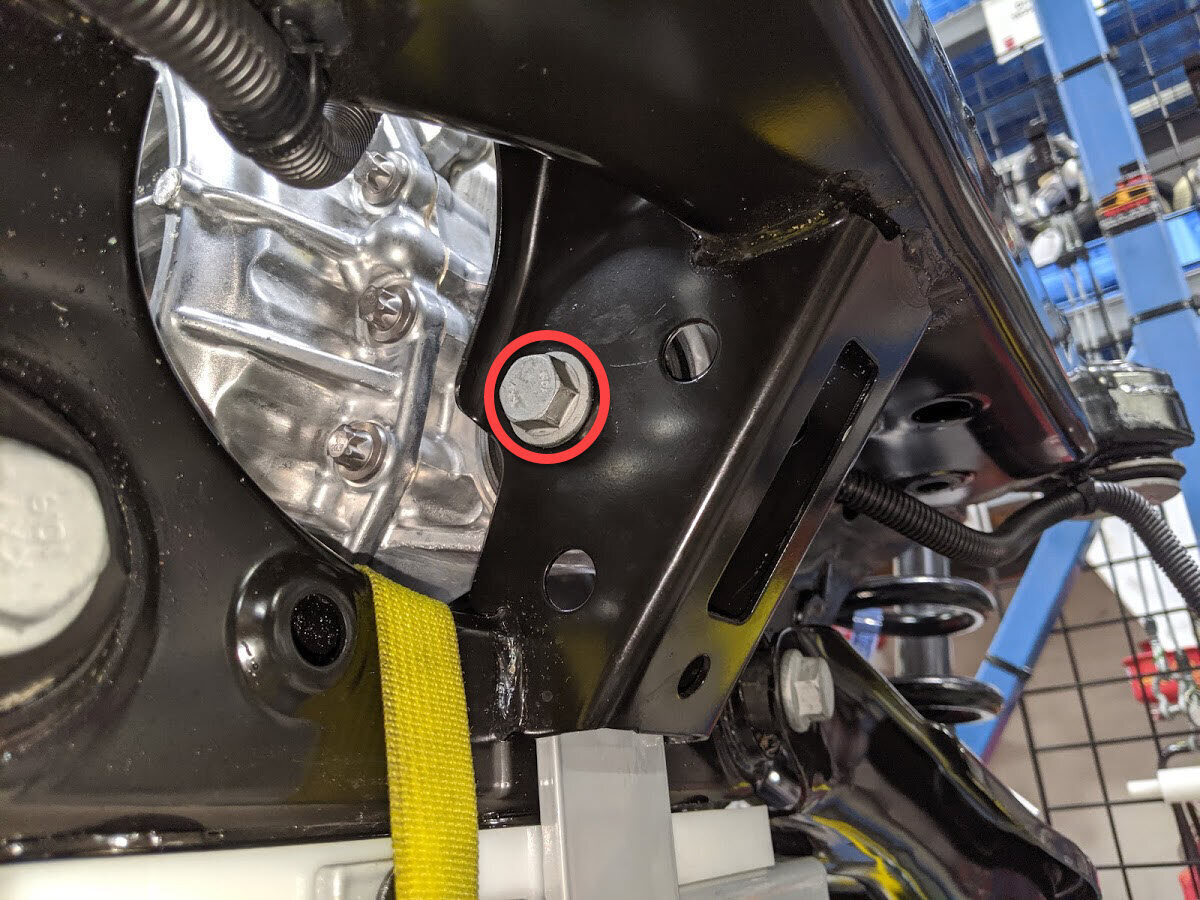

  49. 拆下将驱动电机固定到副车架的左侧、右侧和后部螺栓。
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 18 毫米套筒

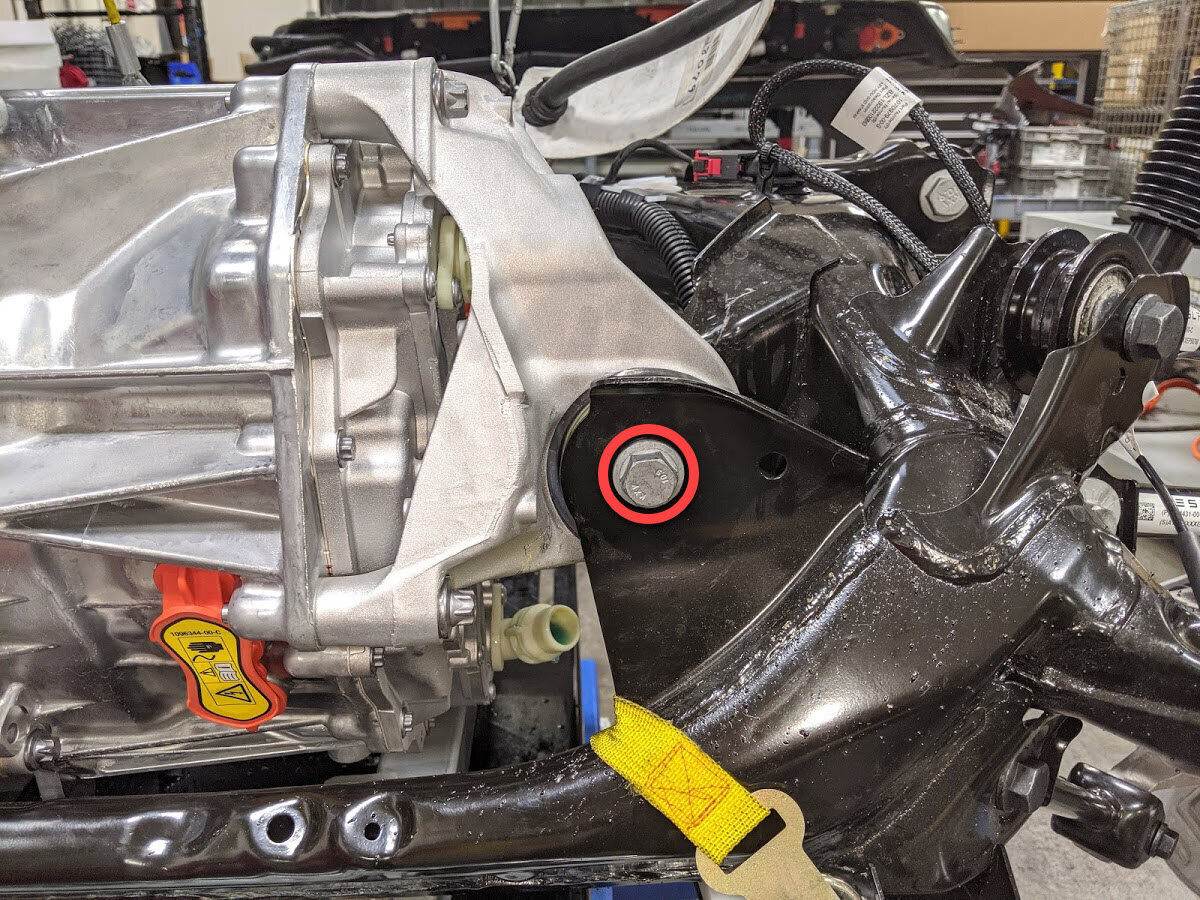

    图 1. 左侧如图所示，右侧类似
    图 2. 后部螺栓

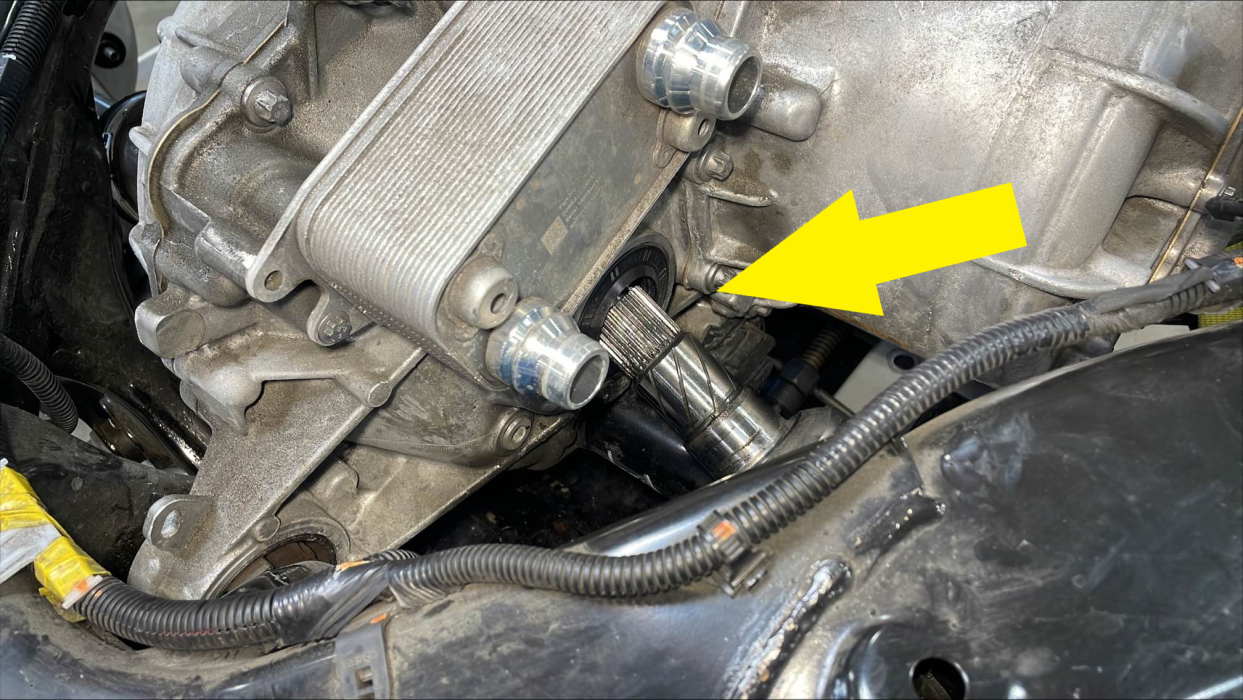

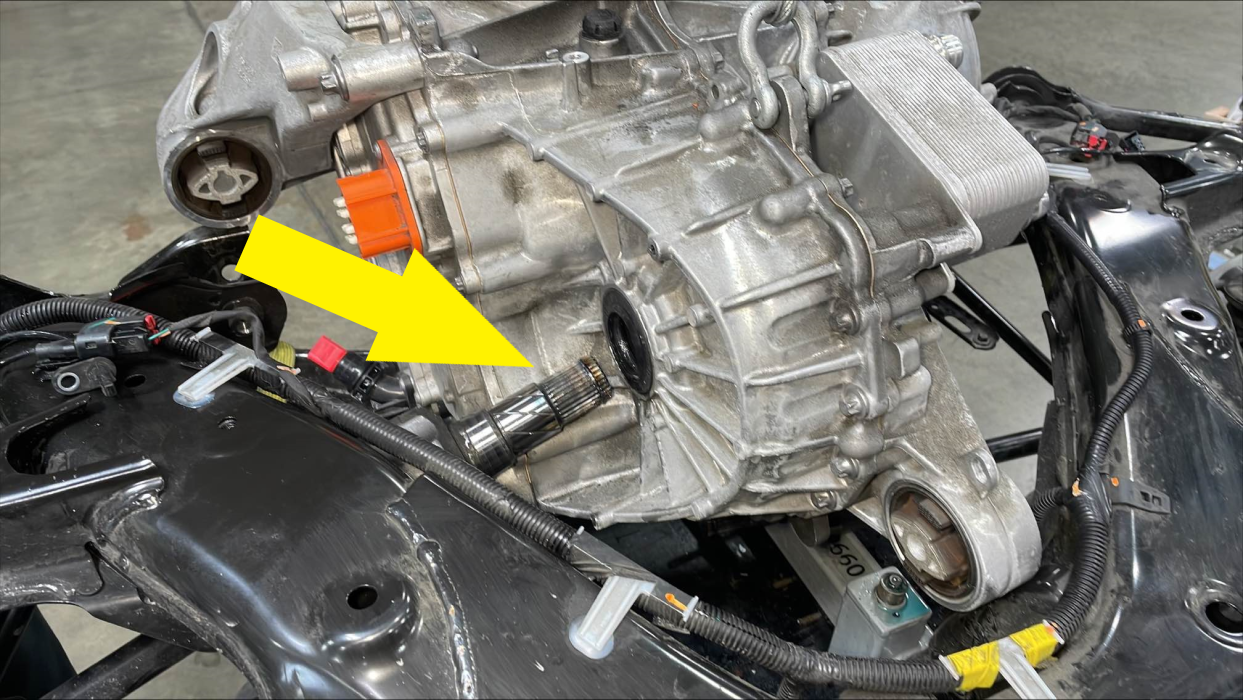

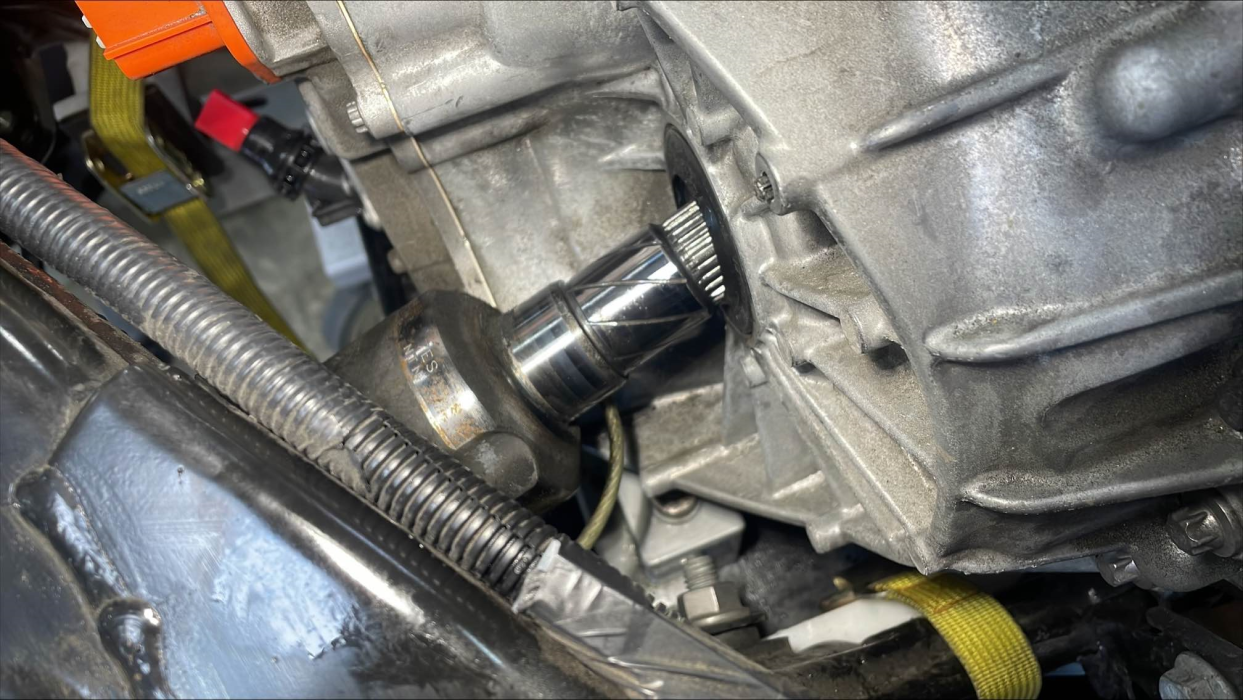

  50. 使用线缆拆卸套件将左半轴从后驱动电机上分离。
    注
    手动拧紧 U 型螺栓和 2 个螺母。将电缆绕过内接头，然后用 U 型螺栓紧固。使用带线缆孔眼的滑动锤将其松开。拆卸时需格外小心，以免损坏半轴护套和油封。操作完毕后，拆下线缆。

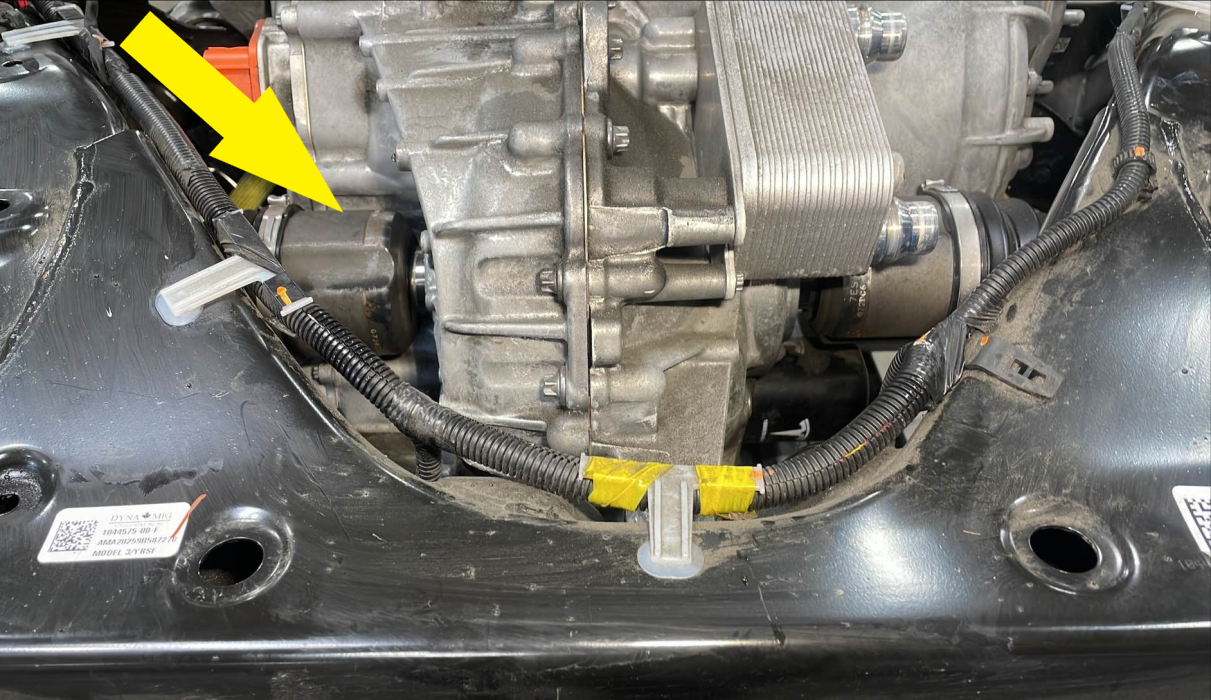

  51. 对右侧重复第 50 步。

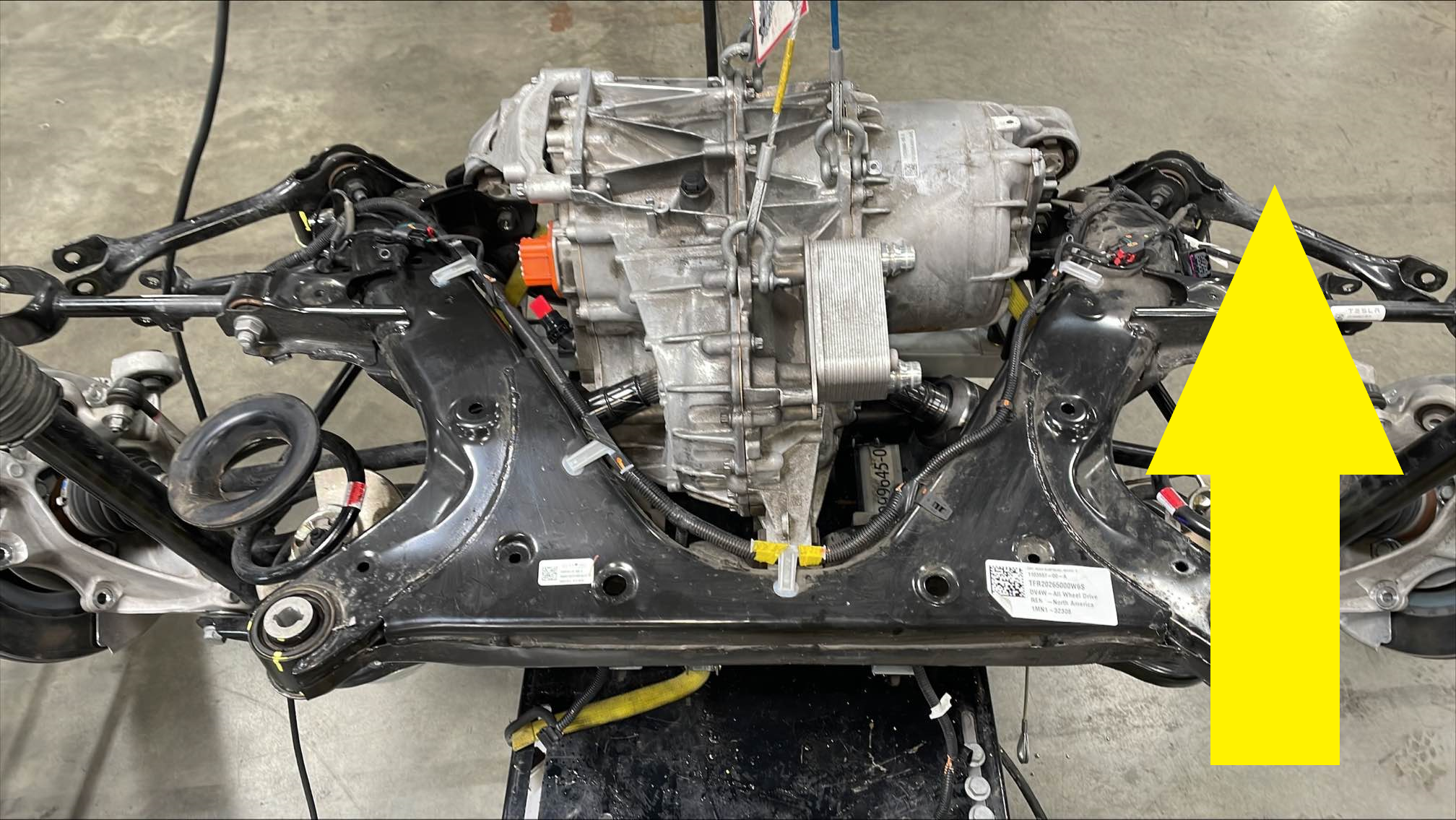

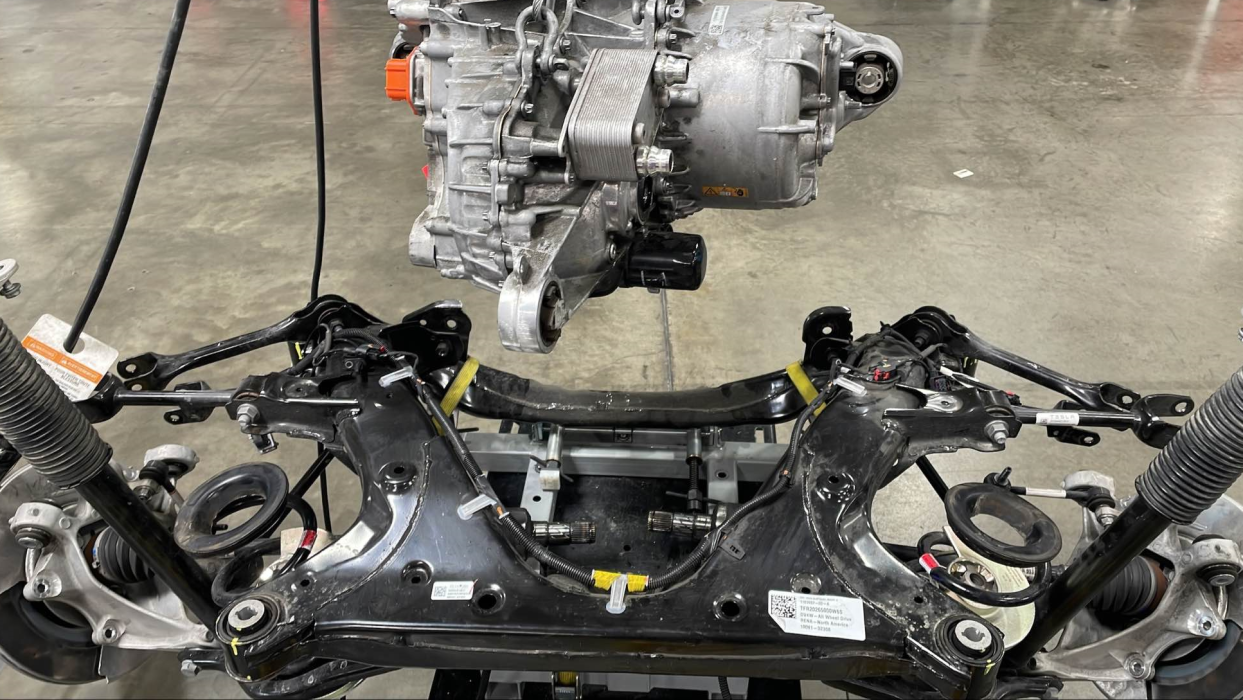

  52. 慢慢升高吊索，将后驱动电机从副车架内抬出。
    注
    升起后驱动电机的同时，移开半轴。
  53. 将空驱动电机板条箱放置在驱动电机下方。
    注
    如果没有可用的空箱子，可使用托盘。
  54. 将驱动电机降到驱动电机板条箱中。
  55. 将副车架和举升工具从驱动电机下方移走。
  56. 在协助下，将支撑台架放置在左悬架下方。
    注
    升起支撑台架，直至能支撑住下尾连杆。
  57. 拆下将左侧后上部尾连杆固定到副框架的螺栓和螺母。
    提示
    推荐使用以下工具
    • 21 毫米组合扳手
    • 21 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  58. 拆下将左侧后上部前连杆固定到副框架的螺栓和螺母。
    注
    转动螺栓数次将端部送出，同时移动上前连杆，为将连杆从后副车架上拆下留出足够空间。
    提示
    推荐使用以下工具
    • 18 毫米组合扳手
    • 18 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  59. 拆下将左侧后止推杆固定到副框架的螺栓和螺母。
    提示
    推荐使用以下工具
    • 18 毫米深套筒
    • 18 毫米 12 角组合扳手
  60. 拆下将左侧后下部前连杆固定到副框架的螺栓和螺母。
    注
    推荐使用以下工具
    • 18 毫米套筒
  61. 拆下将左后下尾连杆固定到后副车架的螺栓和螺母。
    注
    推荐使用以下工具
    • 21 毫米套筒
    • 21 毫米组合扳手

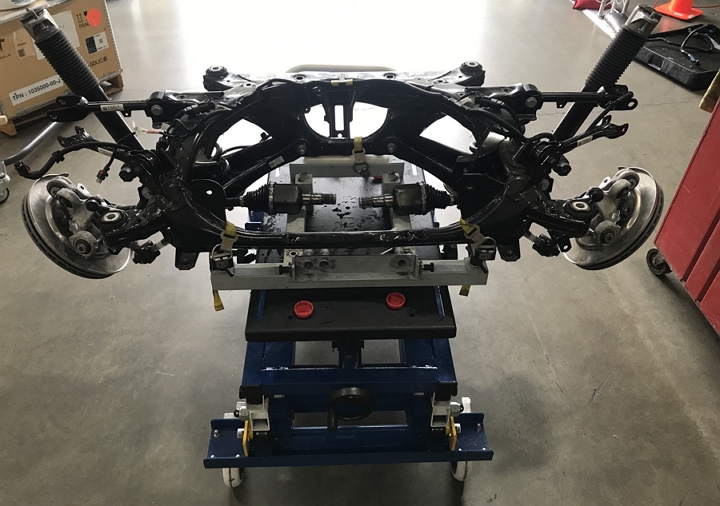

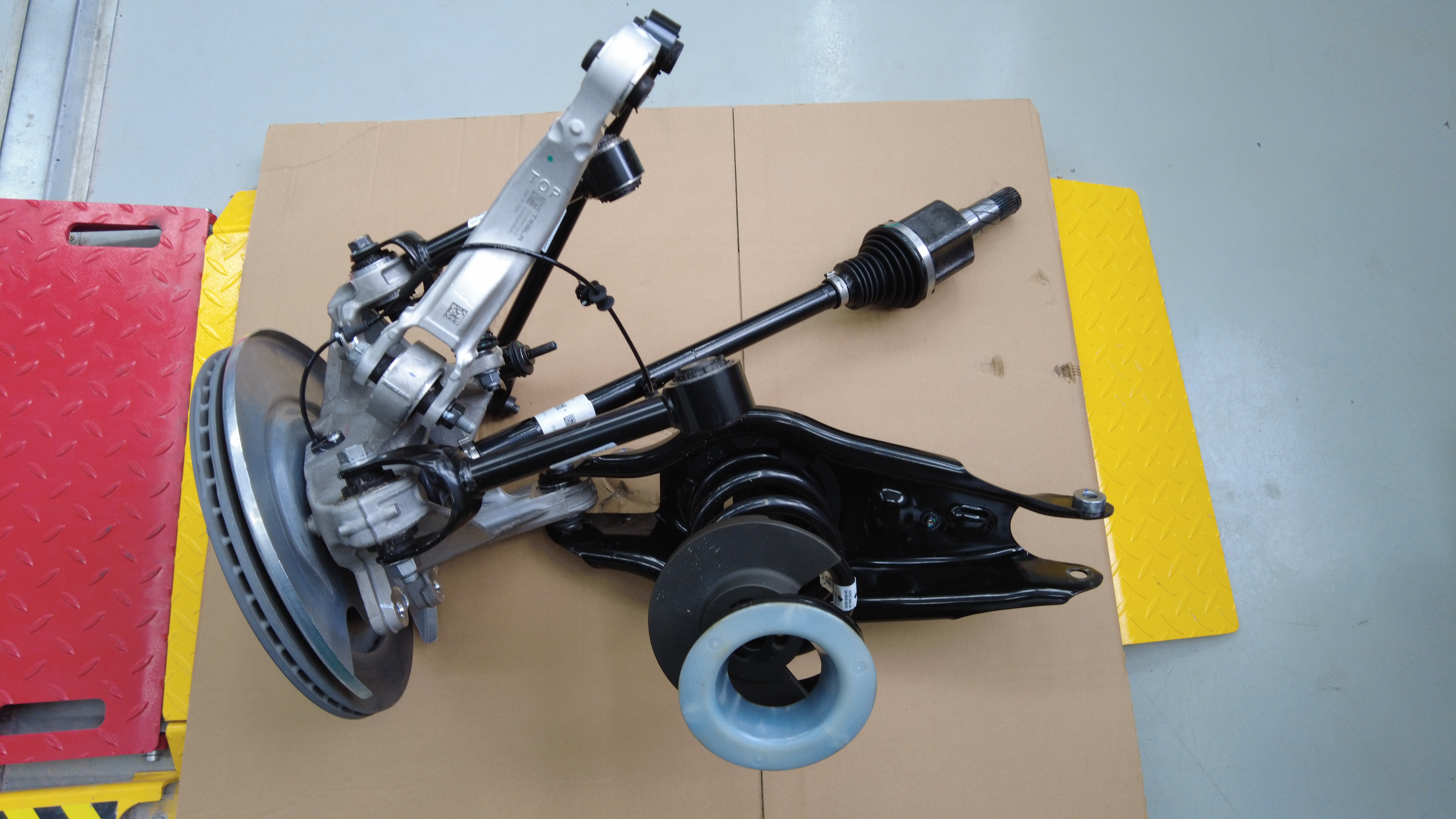

  62. 将左后悬架总成从后副车架上拆下。
  63. 重复第 56 步至第 62 步，拆下右后悬架总成。
  64. 在协助下，松开系带，将副车架从举升工具上拆下。

更换

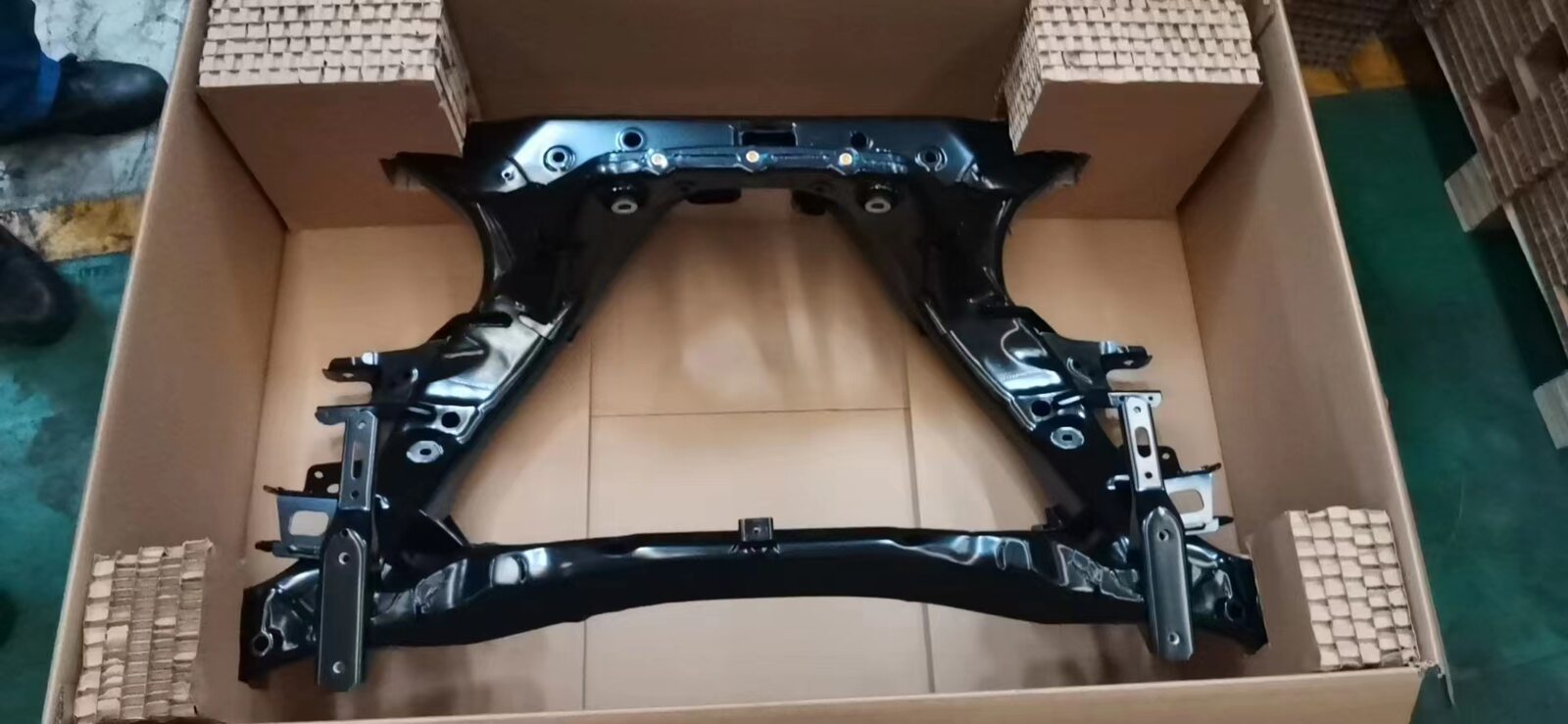

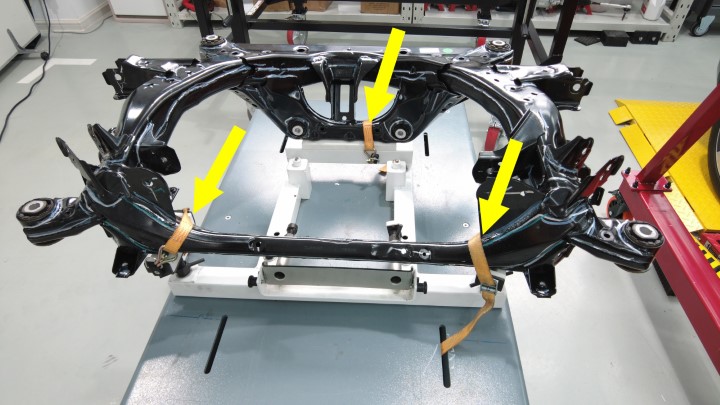

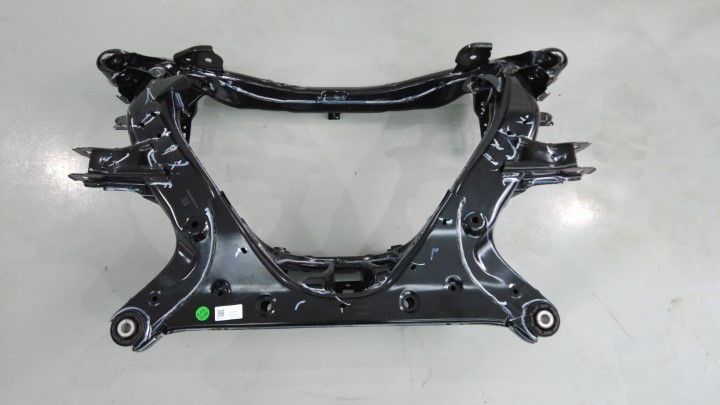

  1. 在协助下，将新的副车架安装到举升工具上，然后紧固系带。
  2. 将左后悬架总成安装到后副车架上。
  3. 将左侧后下部尾连杆安装到后副框架上，然后安装并用手拧紧将连杆固定到副框架的螺栓和螺母。
    注
    左后悬架弹簧安装章节中给出了紧固螺栓的步骤。
    注
    推荐使用以下工具
    • 21 毫米套筒
    • 21 毫米组合扳手
  4. 将左后下前连杆放置到副车架上，然后安装螺栓和螺母并手动拧紧。
  5. 将左后止推杆放置到副车架上，然后安装螺栓和螺母并手动拧紧。
    提示
    建议在协助下执行此步骤。
  6. 将左后上前连杆安装到副车架，然后手动拧紧螺母和螺栓。
    警告
    请勿强行将螺栓拧入位。转动螺栓数次以对齐，同时移动连杆。
  7. 将左侧后上部尾连杆放到副框架上，然后安装螺栓和螺母并用手拧紧。
  8. 移走左后悬架下方的支撑台架。
  9. 重复第 2 步至第 8 步，以安装右后悬架。
  10. 将副车架和举升工具从驱动电机下方移走。
  11. 升起驱动电机，将其从驱动电机板条箱中取出。
  12. 在协助下，降下吊索以便将驱动电机安装到副车架上。
  13. 手动拧紧将驱动电机固定到副车架的螺栓（3 个）。
    图 3. 左侧如图所示，右侧类似
    图 4. 后部螺栓
  14. 降下吊索，释放吊索上的张力。
  15. 紧固将驱动电机固定到副车架的螺栓（3 个）。
    80 Nm (59.0 lbs-ft)
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 18 毫米套筒
  16. 将驱动电机吊索工具从后驱动电机上松开。
  17. 将副车架总成从起重机架下方移走。
  18. 将副车架线束安装到正确位置，然后沿副车架顶部后侧紧固夹子（8 个）。
  19. 将左侧线束固定夹安装到副车架上。
  20. 连接左后轮毂转速传感器连接器。
    注
    接合锁片。用手固定住副车架线束上的连接器的端部。
  21. 将左后轮毂转速传感器线束连接器卡子紧固到副车架上。
  22. 对右侧重复执行第 19 步至第 21 步。
  23. 连接机油泵连接器。
  24. 紧固后驱动电机上的卡子（2 个）。
  25. 连接解析器连接器
  26. 连接后驱动电机逻辑连接器。
  27. 紧固后驱动电机逻辑连接器卡子。
  28. 将后驱动电机接地带卡子紧固到副车架上。
  29. 将副车架和后驱动电机总成放置在车辆下方，然后将供气装置连接到副车架举升工具。
  30. 将副车架和后驱动电机总成举升到正确位置。
    警告
    升起副车架时请务必小心，以免损坏部件。
  31. 手动拧紧新的左后和右后螺栓，将后副车架固定到车身。
    图 5. 左侧如图所示，右侧类似
  32. 安装左后和右后副车架剪力板。请参阅 剪力板 - 后副车架 - 左侧 ((拆卸和更换))。
  33. 将副车架放置在之前标记好的位置。
    注
    根据此前做的标记将副车架与车身对齐。尽可能地将副车架放回原位。
  34. 紧固将副车架固定到车身的左后和右后螺栓。
    160 Nm (118.0 lbs-ft)
    注
    紧固螺栓后进行标记。
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 6 英寸加长件
    • 21 毫米套筒
    图 6. 左侧如图所示，右侧类似
  35. 从车辆上降下后副车架举升工具。
    注
    确保已经将黄色安全带从副车架上拆下。
  36. 将供气装置从副车架举升工具上断开，然后将副车架举升工具从车辆下方拆下。
  37. 安装后驱动电机高压线束。请参阅 高压线束总成 - 后驱动电机系统 ((拆卸和更换))。
  38. 在车辆右后侧下方放置一个冷却液排放容器。
  39. 将后驱动电机出口软管安装到动力总成回流管上。
    注
    执行推拉推测试，以确保软管完全接合。清洁所在区域的多余冷却液。
  40. 松开将右后轮毂内衬固定到门槛板的推拉式卡子（2 个）。
  41. 取走车辆下方的冷却液排放容器。
  42. 安装后平衡杆总成。请参阅 平衡杆 - 后悬架 ((拆卸和更换))。
  43. 安装将右副车架线束固定到车身的夹子（2 个）。
  44. 连接右副车架线束连接器。
  45. 将车辆降至适宜的作业高度，然后将举升机置于锁止位。
  46. 安装将后驱动电机接地带紧固到车辆的螺母。
    10 Nm (7.4 lbs-ft)
    注
    如果拆卸期间车上有垫圈，则重新安装此垫圈。
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 10 毫米 12 角深套筒
  47. 安装将左后减震器固定到顶部支座处车身的螺栓（2 个）。
    41 Nm (30.2 lbs-ft)
    注
    向减震器顶部施力，将左后轮拱内衬向下推动，使其脱离。
    注
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 15 毫米套筒
    • 3 英寸加长件
  48. 安装新的螺栓（2 个），将左后制动钳固定到左后转向节。
    83 Nm (61.2 lbs-ft)
    提示
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 外梅花套筒 E18
    • 3 英寸加长件
    • 棘轮/扭矩扳手
    警告
    安装制动钳时，请确保挠性制动软管未扭结且能够向前弯曲。降低车辆时，注意勿使挠性制动软管触碰轮拱内衬。
  49. 拆下将左侧后制动盘固定到轮毂的螺栓。
    注
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 10 毫米套筒扳手
    • 2 英寸加长件
  50. 将轮毂千斤顶适配器安装到左侧后轮毂上，然后用手拧紧轮毂螺母 (x5)。
  51. 放置并升起托臂支架，以模拟位于行驶高度的悬架。

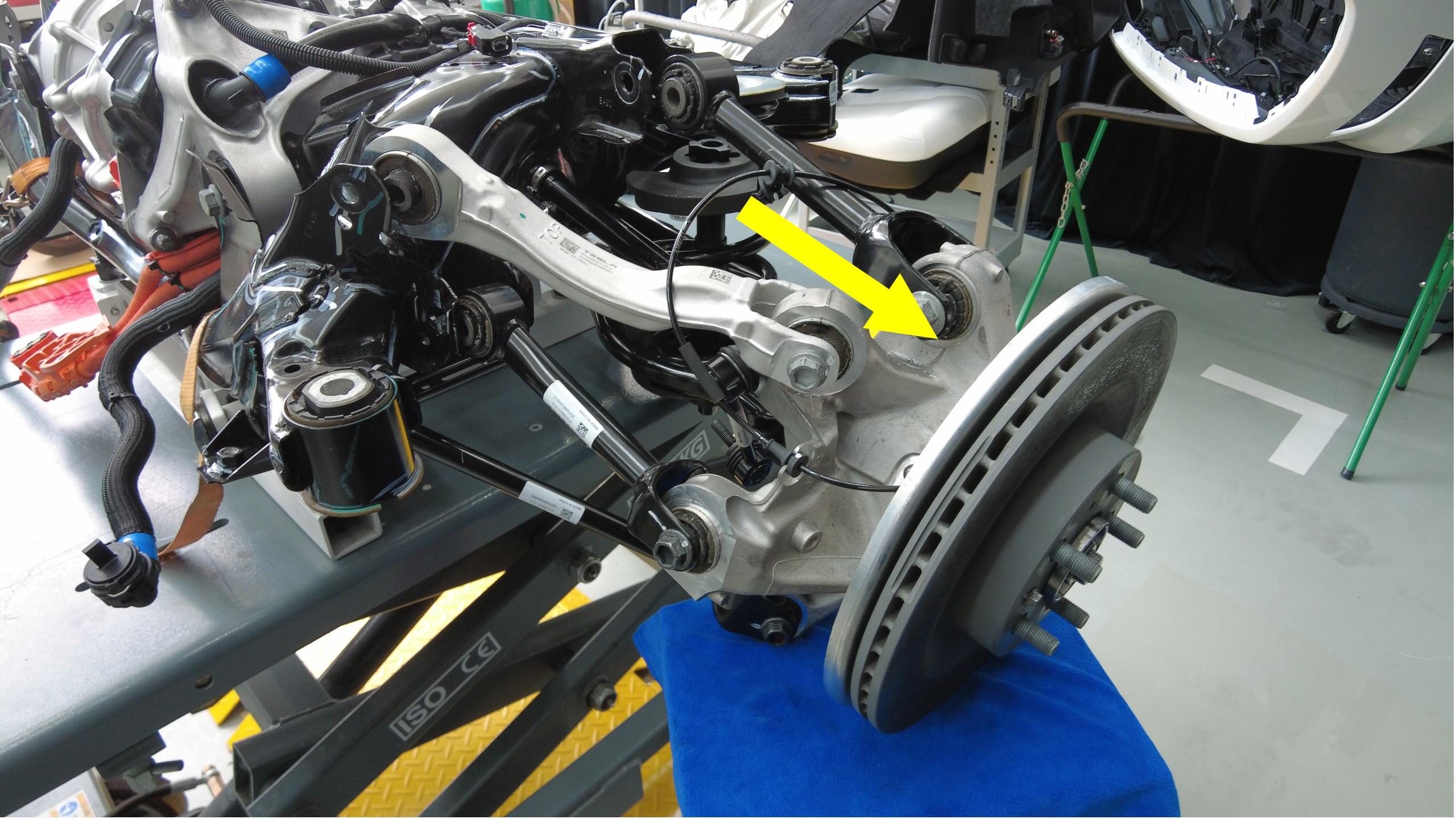

  52. 调整托臂支架和/或弹簧压缩机，使后部行驶高度扭矩工具的底梁靠在下尾连杆的底部边缘上（如图所示）。
  53. 测量围板底部和后轴中心的距离，确保后悬架已设置到行驶高度。测得距离应为 378 毫米。
  54. 紧固将左后上部尾连杆固定到副车架的螺栓和螺母。用油性记号笔标记螺栓。
    134 Nm (98.8 lbs-ft)
    提示
    推荐使用以下工具
    • 21 毫米组合扳手
    • 21 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  55. 紧固将左后上前连杆固定到副车架的螺栓和螺母，然后用油性记号笔标记螺栓和螺母。
    76 Nm (56.0 lbs-ft)
    提示
    推荐使用以下工具
    • 18 毫米组合扳手
    • 18 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  56. 紧固将左后止推杆固定到副车架的螺栓和螺母。用油性记号笔标记螺栓。
    85 Nm (62.7 lbs-ft)
    提示
    推荐使用以下工具
    • 18 毫米深套筒
    • 18 毫米 12 角组合扳手
  57. 紧固将左后下前连杆固定到副车架的螺栓和螺母。用油性记号笔标记螺栓。
    76 Nm (56.0 lbs-ft)
    注
    推荐使用以下工具
    • 18 毫米套筒
  58. 紧固将左后下尾连杆固定到后副车架的螺栓，然后用油性记号笔标记螺栓和螺母。
    115 Nm (84.8 lbs-ft)
    注
    推荐使用以下工具
    • 21 毫米套筒
    • 21 毫米组合扳手
  59. 拆下左侧后悬架下方的起重机下方支架。
  60. 拆下固定轮毂千斤顶适配器的轮毂螺母 (x5)，然后从车上拆下轮毂千斤顶适配器。
  61. 安装将左后制动盘固定到左后轮毂轴承的螺栓。
    5 Nm (3.7 lbs-ft)
    注
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 10 毫米套筒扳手
    • 2 英寸加长件
  62. 将弹簧压缩器从左后悬架弹簧上拆下：
    警告
    释放弹簧张力时，请务必注意。水平固定弹簧并使弹簧背对您。
    警告
    压缩状态下的弹簧具有很大的弹性势能。执行此步骤之前，请参阅弹簧压缩器套件的工具介绍，了解其他警告和注意事项。
  63. 对右侧重复执行第 47 步至第 62 步。
  64. 安装后饰板。请参阅 保险杠饰板总成 - 后（拆卸和安装） ((拆卸和安装))。
    注
    完全安装后流线型护板。请参阅 流线型护板 - 后底板 ((拆卸和更换))。
  65. 安装左右悬架护罩。请参阅 盖板 - 后悬架 - 左侧 ((拆卸和更换))。
  66. 安装左侧和右侧后车轮。请参阅 轮毂总成（拆卸和安装）。
  67. 安装第二排座椅座垫。请参阅 坐垫 - 第二排座椅 ((拆卸和更换))。
  68. 执行冷却系统真空重新加注程序。请参阅 冷却系统 - 真空再充注 (Test/Adjust)。
  69. 安装驾驶室进气槽。请参阅 新风槽总成 - HVAC ((拆卸和更换))。
  70. 将两个前排座椅移回原位。
  71. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），然后点击Chassis > Brakes > EPB Service Mode，选择EPB Selection下拉列表中的Both，再选择Action Selection下拉列表中的Stop。点击Run，然后等待例行程序完成。
    注
    如需要，还可以在EPB Selection字段中选择Left/Right。
  72. 退出“维护模式”。请参阅 维护模式。
  73. 通过内部开关关闭后备箱。
  74. 升起所有车窗并关闭所有车门。
  75. 将举升臂从车辆下方移走。
  76. 请参阅“定位要求”表，以确定是否需要 EPAS 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅 定位要求 - 悬架。
