间隙隐藏饰板 - 转向柱 - 上 ((拆卸和更换))

校正代码 3205010092 FRT 0.48 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-09-24: 删除了拆卸/安装转向柱控制模块的步骤；将（转向柱）上部间隙隔套螺钉推荐工具从 T20 变更为 T25。

扭矩规格

表 1. 扭矩规格： 间隙隐藏饰板 - 转向柱 - 上 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将上部间隙隔套固定到转向柱的螺钉（2 个）
1.2 Nm (.9 lbs-ft)
  • 棘轮/扭矩扳手
  • T25 梅花套筒
  • 6 英寸锁止加长件
 重复使用
将上部间隙隔套固定到横梁的螺母（2 个）
15 Nm (11.1 lbs-ft)
  • 棘轮/扭矩扳手
  • 3 英寸加长件
  • 13 mm 套筒
  • 无绳棘轮/冲击钻
 重复使用

拆卸

  1. 拆卸前备箱后部挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
  2. 断开低压电源。请参阅 低压电源 - 锂离子（断开和连接）。
  3. 拆下驾驶位安全气囊。请参阅 气囊 - 驾驶位 ((拆卸和更换))。
  4. 拆卸方向盘。请参阅 方向盘 ((拆卸和更换))。
  5. 拆卸转向柱上部护罩。请参阅 护罩 - 上 - 转向柱 ((拆卸和更换))。
  6. 拆卸转向柱下部护罩。请参阅 护罩 - 下 - 转向柱 ((拆卸和更换))。
  7. 拆卸仪表板左侧端盖。请参阅 端盖 - 仪表板 - 左侧 ((拆卸和更换))。
  8. 拆卸驾驶位脚部空间盖板。请参阅 脚部空间盖板总成 - 驾驶位 ((拆卸和更换))。
  9. 拆下下部仪表板。请参阅 仪表板下部总成 ((拆卸和更换))。
  10. 拆下下部间隙隔套。请参阅 间隙隐藏饰板 - 转向柱 - 下 ((拆卸和更换))。

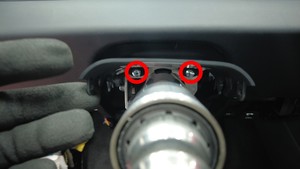

  11. 拆卸将上部间隙隔套固定到转向柱的螺钉（2 个）。
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • T25 梅花套筒
    • 6 英寸锁止加长件
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。

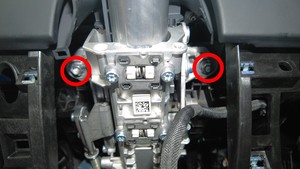

  12. 拆卸将上部间隙隔套固定到横梁的螺母（2 个）。
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 3 英寸加长件
    • 13 mm 套筒
    • 无绳棘轮/冲击钻

安装

  1. 安装将上部间隙隔套固定到横梁的螺母（2 个）。
    15 Nm (11.1 lbs-ft)
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 3 英寸加长件
    • 13 mm 套筒
    • 无绳棘轮/冲击钻
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
  2. 安装将下部间隙隔套固定到转向柱的螺钉（2 个）。
    1.2 Nm (.9 lbs-ft)
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • T25 梅花套筒
    • 6 英寸锁止加长件
  3. 安装下部间隙隔套。请参阅 间隙隐藏饰板 - 转向柱 - 下 ((拆卸和更换))。
  4. 安装仪表板下部。请参阅 仪表板下部总成 ((拆卸和更换))。
  5. 安装驾驶位脚部空间盖板。请参阅 脚部空间盖板总成 - 驾驶位 ((拆卸和更换))。
  6. 安装左侧仪表板端盖板。请参阅 端盖 - 仪表板 - 左侧 ((拆卸和更换))。
  7. 安装转向柱下部护罩。请参阅 护罩 - 下 - 转向柱 ((拆卸和更换))。
  8. 安装转向柱上部护罩。请参阅 护罩 - 上 - 转向柱 ((拆卸和更换))。
  9. 安装方向盘。请参阅 方向盘 ((拆卸和更换))。
  10. 安装驾驶位安全气囊。请参阅 气囊 - 驾驶位 ((拆卸和更换))。
  11. 连接低压电源。请参阅 低压电源 - 锂离子（断开和连接）。
  12. 安装前备箱后挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
