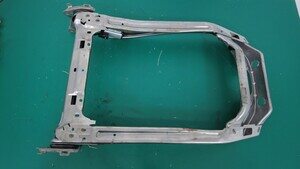

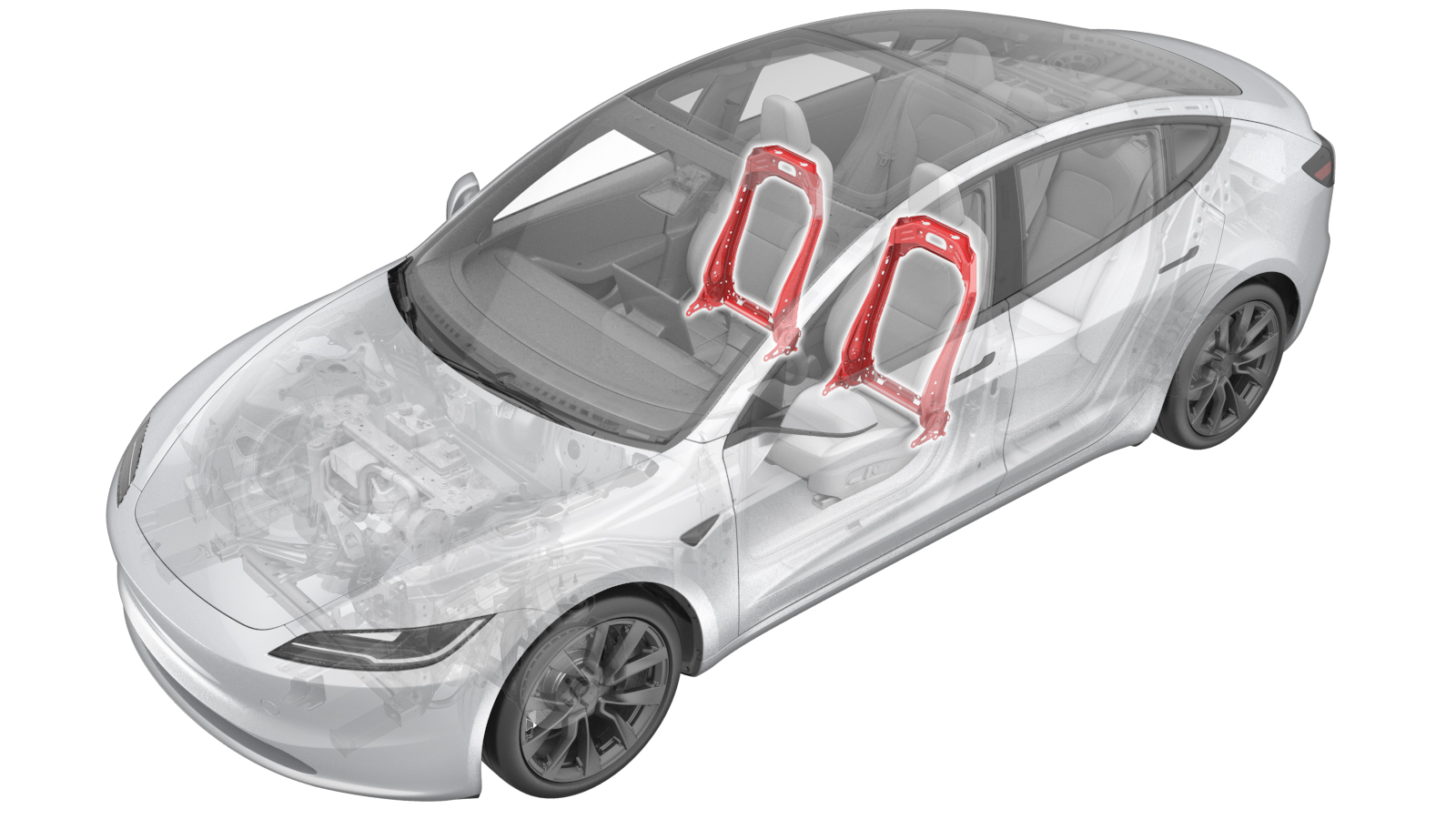

靠背框架 - 第一排座椅 ((拆卸和更换))
校正代码
1301010132
FRT
1.14
注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将座椅靠背框架固定到座垫框架的内外侧螺栓（4 个） |
 43 Nm (31.7 lbs-ft) |
|
更换 | 1128435-00-C |
拆卸
- 打开两个左侧车门，降下两个左侧车窗。
- 拆卸左前座椅。请参阅座椅总成 - 第一排 - 左侧 ((拆卸和更换))。
- 拆卸左前座椅头枕。请参阅头枕 - 前排座椅 - 左侧 ((拆卸和更换))。
-
旋转座椅，以便接触座椅底部。
警告防止座垫受损。
- 拆卸左前座椅靠背外壳总成。请参阅保护壳 - 前排座椅 - 左侧 ((拆卸和更换))。
-

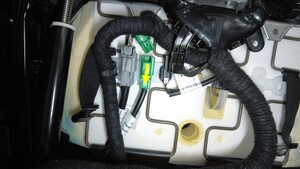

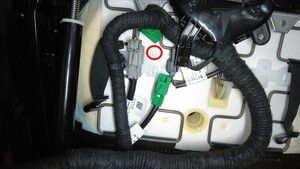

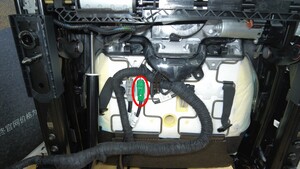

断开左前座椅靠背加热器连接器，将其从座椅底部拆下。
注向前滑动连接器，将其从座椅底部松开。
- 将座椅移回垂直位置。
-

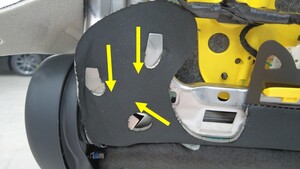

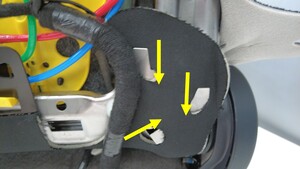

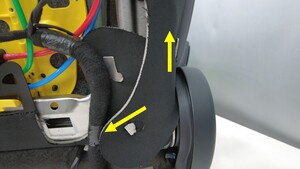

拆卸覆盖住靠背框架内外角的翼片。
注将翼片拉离金属锁片，以将其松开。
-

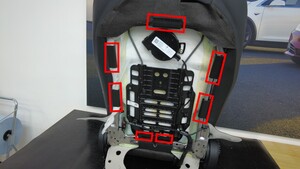

将靠背饰板紧固件（7 个）和锁止板从靠背框架上松开。
- 拆卸靠背通风扇。请参阅通风风扇 - 靠背 - 前排座椅 - 左侧 ((拆卸和更换))。
-

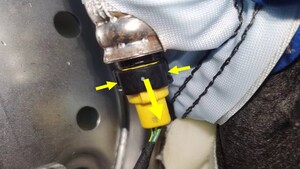

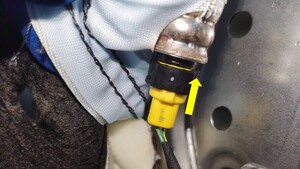

将座椅蒙皮拉离侧气囊，以便接触气囊电气连接器，然后断开座椅侧气囊连接器。
注按住两侧黑色锁片，然后下拉以松开连接器。
-
将座椅蒙皮拉离远端安全气囊，以便接触气囊电气连接器，然后断开座椅远端安全气囊电气连接器。
注按住两侧黑色锁片，然后下拉以松开连接器。
- 将电动腰部支撑总成从靠背框架上拆下。请参阅腰托支撑 - 座椅靠背 - 驾驶位 ((拆卸和更换))。
- 将座椅蒙皮饰件从靠背框架上拆下。请参阅靠背套 - 前排座椅 - 左侧 ((拆卸和更换))。
-

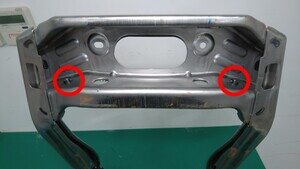

松开两个头枕支柱导件两侧的卡销（4 个），然后将两个头枕支柱导件向上提起，即可将其从座椅靠背框架上拆下。
警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
-

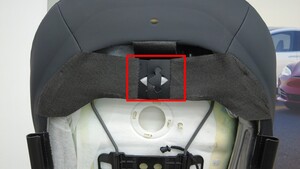

松开锁片（4 个），将悬架塑料基座从靠背框架上拆下。
注使用小号一字螺丝刀松开基座上的锁片。如果基座损坏，则进行更换。
- 拆卸第一排外侧护板。请参阅外侧护板 - 第一排座椅 - 左侧 - 驾驶员座椅 ((拆卸和更换))。
- 拆卸第一排外侧护板支架。请参阅支架 - 侧护板 - 外侧 - 第一排 ((拆卸和更换))。
- 拆卸第一排内侧护板。请参阅内侧护板 - 第一排座椅 - 左侧 ((拆卸和更换))。
- 拆卸第一排内侧护板支架。请参阅支架 - 侧护板 - 外侧 - 第一排 ((拆卸和更换))。
-

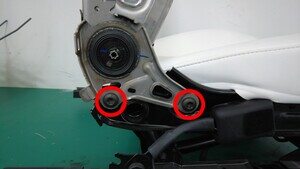

拆卸并弃置将靠背框架固定到座垫框架的内外侧螺栓（4 个）。
TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 增强型 T50 梅花套筒
- 回旋头棘轮/回旋头扭矩扳手
-

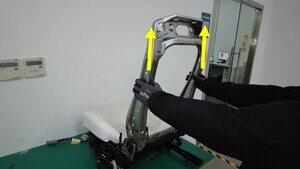

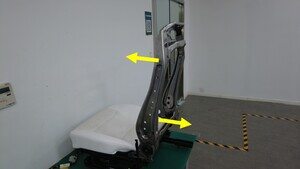

将靠背框架旋转移出座垫框架，然后径直向上提起靠背框架，以将其从座垫框架上拆下。
安装
- 将靠背框架放置在座垫框架上，以备安装。
-

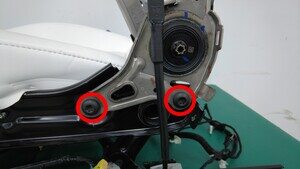

安装新的内外侧螺栓（4 个）(1128435-00-C)，将靠背框架固定到座垫框架上。43 Nm (31.7 lbs-ft)TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 增强型 T50 梅花套筒
- 回旋头棘轮/回旋头扭矩扳手
- 安装第一排外侧护板支架。请参阅支架 - 侧护板 - 外侧 - 第一排 ((拆卸和更换))。
- 安装第一排外侧护板。请参阅外侧护板 - 第一排座椅 - 左侧 - 驾驶员座椅 ((拆卸和更换))。
- 安装第一排内侧护板支架。请参阅支架 - 侧护板 - 外侧 - 第一排 ((拆卸和更换))。
- 安装第一排内侧护板。请参阅内侧护板 - 第一排座椅 - 左侧 ((拆卸和更换))。
-
紧固锁片（4 个），将悬架塑料基座固定到靠背框架上。
注确保锁片安装到位。如果基座损坏，则进行更换。
-
安装将头枕支柱导件固定到座椅靠背框架的卡销（4 个）。
- 将驾驶位座椅靠背和泡沫安装到靠背框架上。请参阅靠背套 - 前排座椅 - 左侧 ((拆卸和更换))。
- 将电动腰部支撑总成安装到靠背框架上。请参阅腰托支撑 - 座椅靠背 - 驾驶位 ((拆卸和更换))。
-
连接左前座椅侧气囊连接器。
-
连接左前座椅远端安全气囊连接器。
- 安装靠背通风扇。请参阅通风风扇 - 靠背 - 前排座椅 - 左侧 ((拆卸和更换))。
-

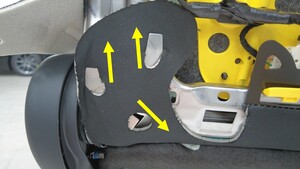

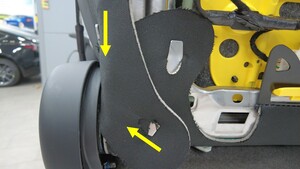

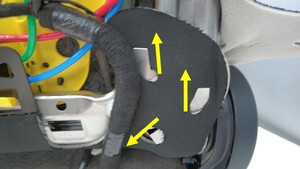

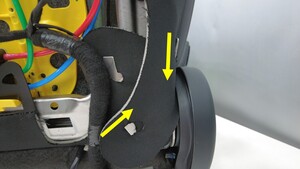

安装覆盖住靠背框架内外角的翼片。
注将翼片拉离金属锁片，以将其松开。
-
将锁止板和靠背饰板紧固件（7 个）紧固到靠背框架上。
-
将驾驶位座椅靠背外壳放置在座椅靠背上，然后紧固将座椅靠背外壳固定到座椅靠背的卡子。
注先安装下部卡子，再将外壳向上旋转到位。轻轻拉动座椅靠背外壳以确保其已完全就位。警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
- 安装左前座椅头枕。请参阅头枕 - 前排座椅 - 左侧 ((拆卸和更换))。
-
旋转座椅，以便接触座椅底部。
警告防止座垫受损。
-
将前排靠背加热器连接器安装到座椅底部并进行连接。
注将连接器滑入座椅框架卡子，以固定连接器。
-
将系带夹（2 个）钩到驾驶位座椅靠背外壳总成上。
注确保系带紧固，装配正确。
- 将座椅移回垂直位置。
-
安装左前座椅。请参阅座椅总成 - 第一排 - 左侧 ((拆卸和更换))。
注无需重新安装固件。
- 升起左侧两个车窗，关闭左侧两个车门。
