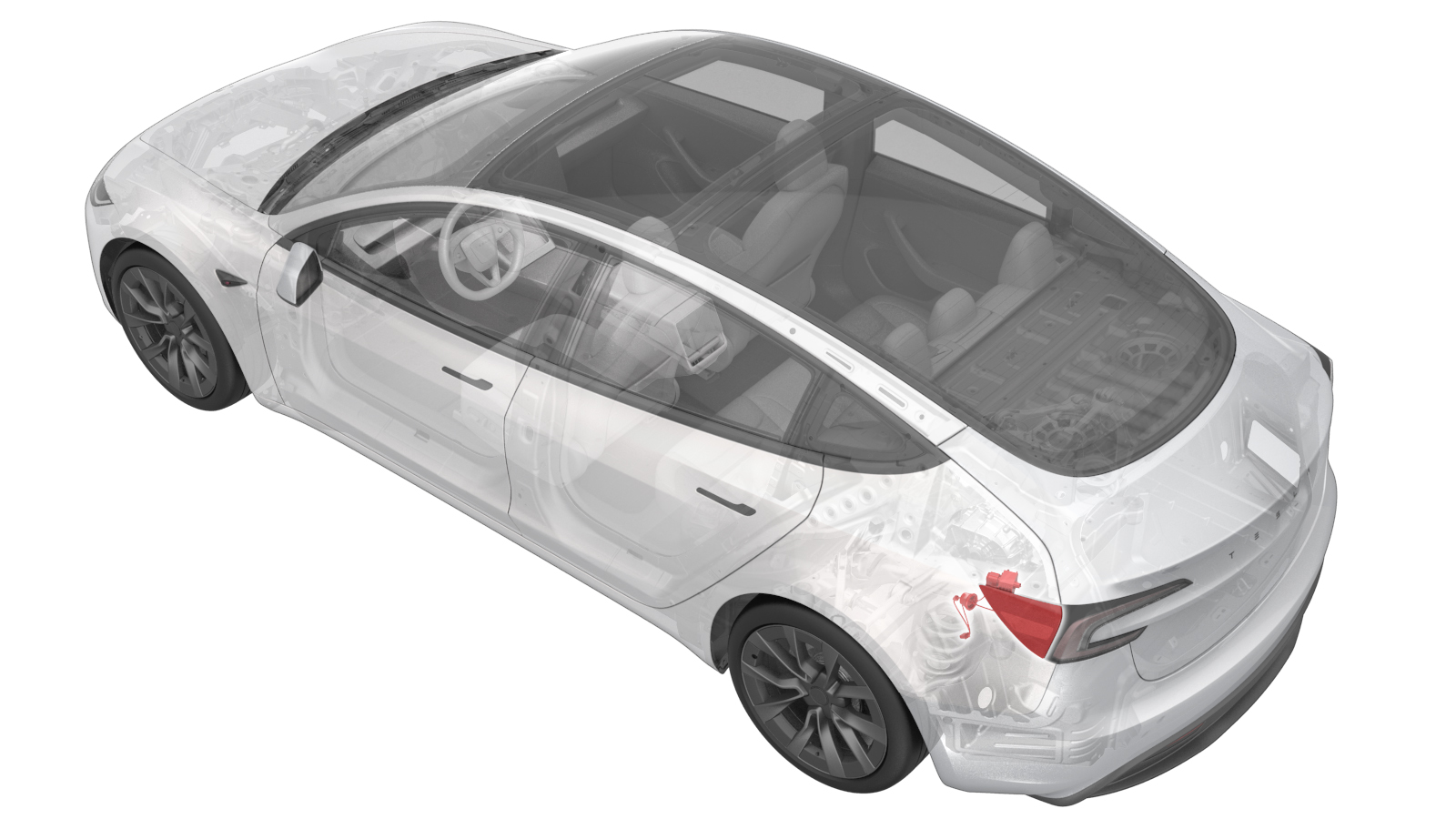

盖板总成 - 充电接口（欧盟）（拆卸和更换）

校正代码 4401010222 FRT 0.66 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1076921-00-A Fluke 数字万用表 1587
警告

只有完成全部所需认证的技术人员才能执行此程序。Tesla 特斯拉建议第三方服务提供商技术人员在执行此程序之前接受同等培训。有关 Tesla 技术人员要求的更多信息，或第三方主题说明，请参阅高压认证要求。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0(1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项。

警告

执行暴露在高压之下的任何程序之前，请取下佩戴的所有首饰（手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等），并取出口袋中的所有物品（钥匙、硬币、钢笔、铅笔、工具、钮扣等）。

警告

执行此程序时需要穿戴适当的个人防护装备 (PPE)：

  • 高压绝缘手套
  • 皮革手套保护罩
  • 高压绝缘手套测试器
  • 护目镜
  • 电气绝缘保护安全鞋
警告

手套充气机是测试高压绝缘手套的唯一推荐方式。开始此程序前，需确认两只高压绝缘手套均通过测试。如果任何一只手套未通过充气检测，则需弃置这副手套。

警告

确保高压绝缘手套未过期。高压绝缘手套有效期为印在手套上的测试日期后 12 个月内，但首次使用后，即使手套仍处于上述 12 个月有效期内，也只能使用 6 个月。

拆卸

  1. 在充电接口区域周围粘贴遮蔽胶带。
  2. 拆卸充电接口（欧盟）。请参阅充电端口（CCS 标准）（拆卸和更换） ((拆卸和更换))。

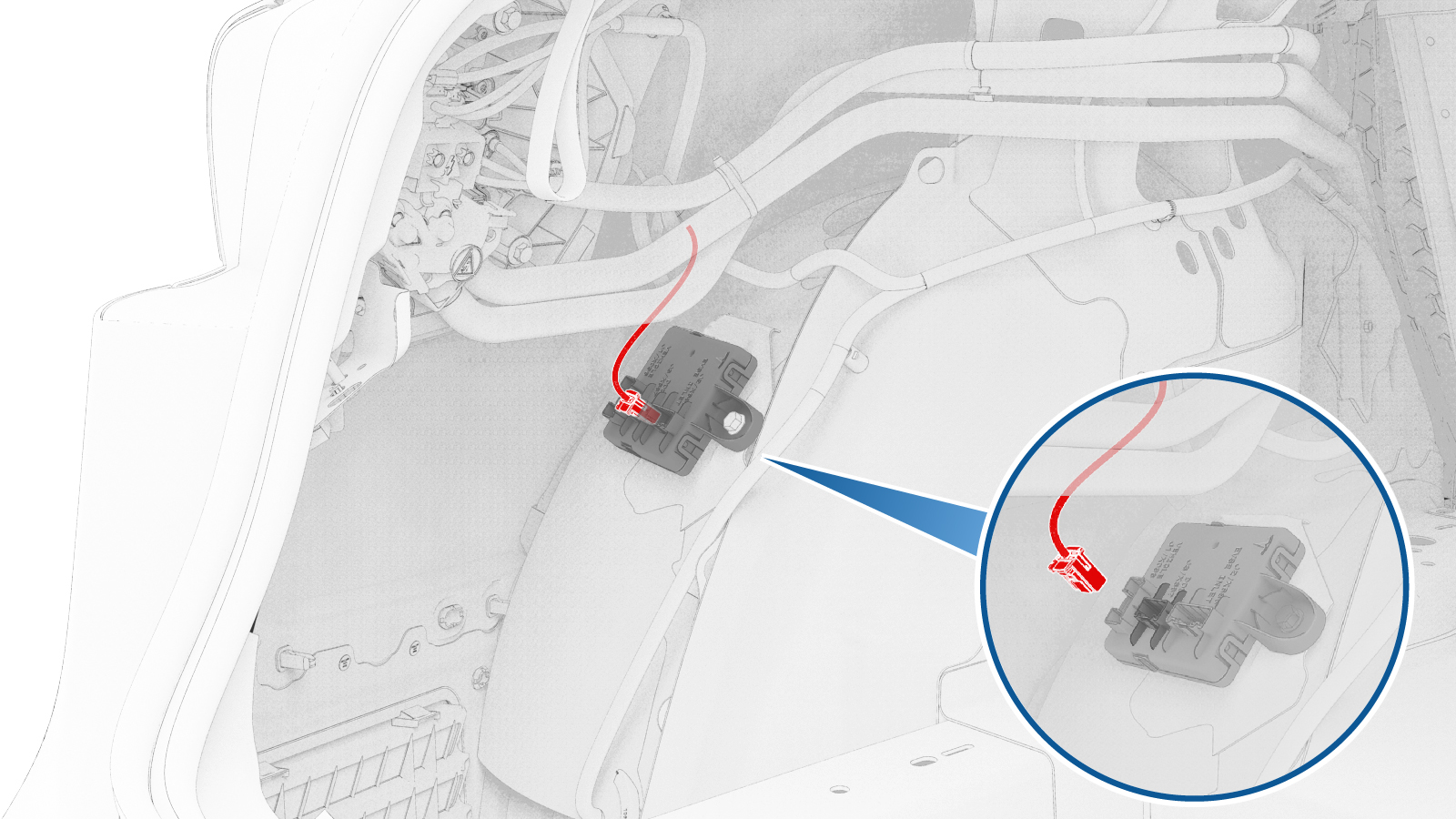

  3. 将低压电气连接器从充电接口电子控制单元 (ECU) 上断开。

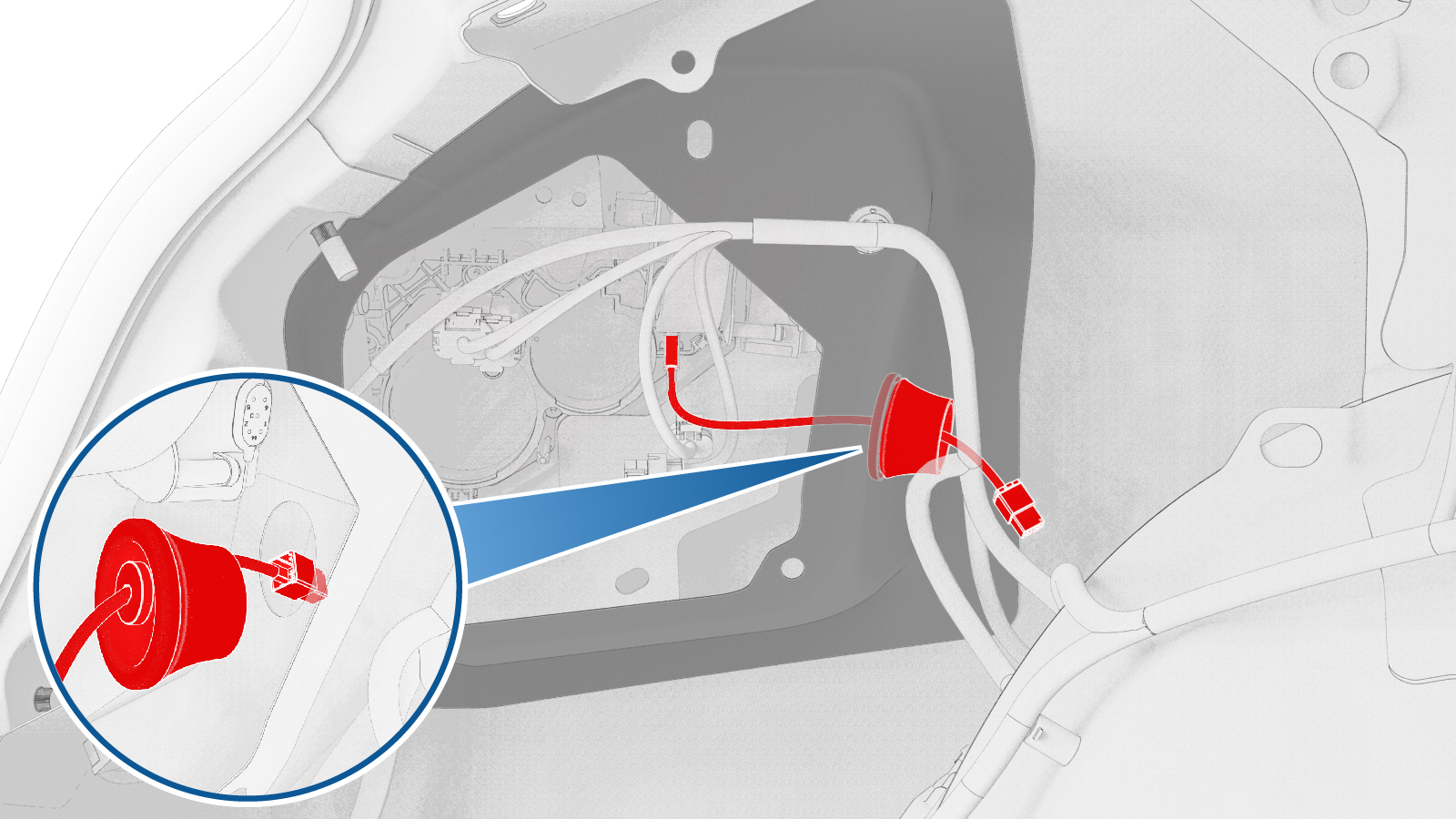

  4. 将充电接口盖板线束索环从车身上松开。

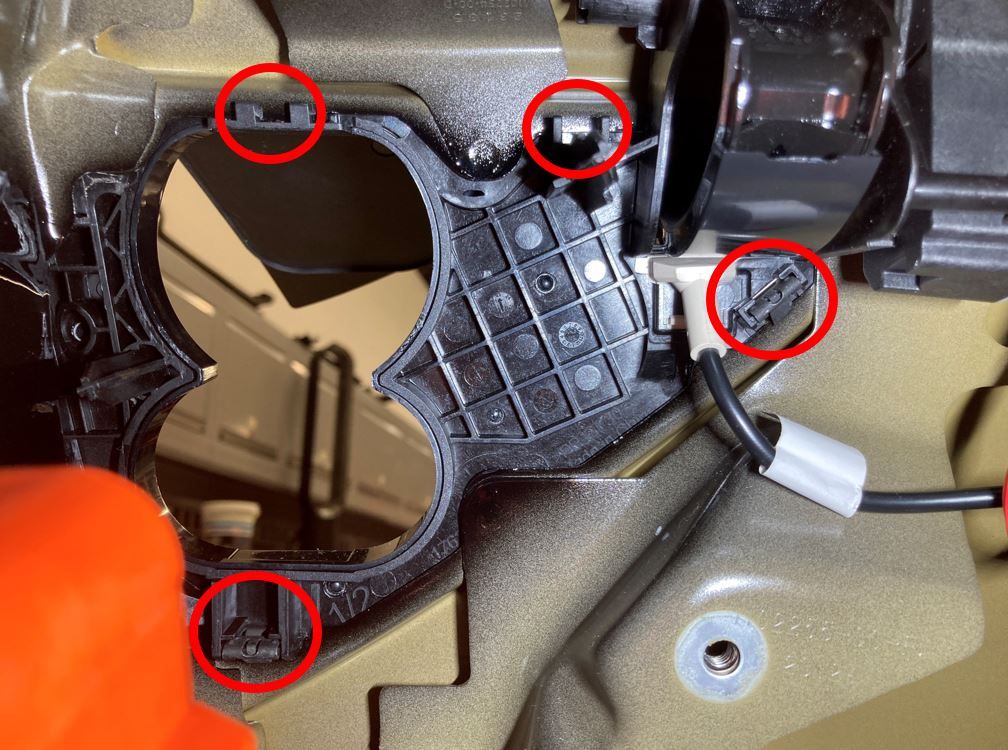

  5. 松开将充电接口盖板固定到车辆的下部卡子（2 个）。
    注
    松开底部卡子，然后从底部将充电接口盖板推离。

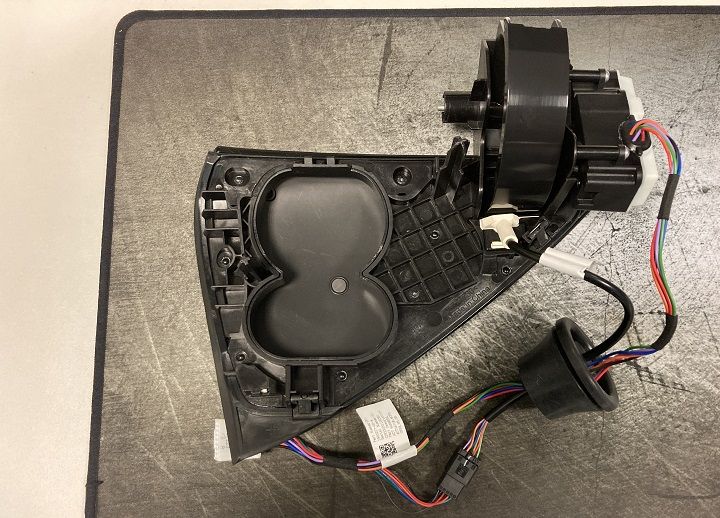

  6. 轻轻将充电接口盖板从车身推离，然后将充电接口盖板从车辆上拆下。
    注
    为了便于拆下充电接口盖板总成：
    1. 向车辆后部拉动总成。
    2. 当总成到达围板后部时，拉动总成使传动装置无阻碍，然后拉出总成并拉离车身。
    注
    为从车身上完全拆下充电接口盖板总成，可能需要对该总成进行操作。

安装

  1. 将充电接口盖板总成安装到车辆上。
    注
    转动总成，使得传动装置在围板下方无阻碍，然后朝着后车门方向滑动总成。
    注
    为完全对齐总成和车身，可能需要对充电接口盖板总成进行操作。
    注
    卡子（2 个），锁片（2 个）
  2. 将充电接口盖板线束索环固定到车身。
  3. 将低压电气连接器连接到与充电接口电子控制单元 (ECU) 。
  4. 安装充电接口（欧盟）。请参阅充电端口（CCS 标准）（拆卸和更换） ((拆卸和更换))。
