前端模块线束总成 ((拆卸和更换))

校正代码 1710030042 FRT 0.78 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-03-30: 更新了拆卸方法。

拆卸

  1. 断开低压电源。请参阅 低压电池 - 锂离子（断开和连接）。
  2. 拆卸挡风玻璃清洗器储液罐。请参阅 雨刮水壶总成 ((拆卸和更换))。

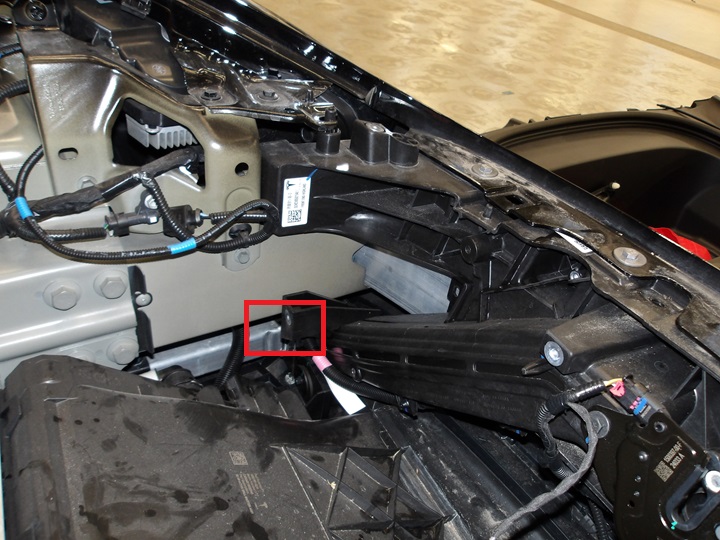

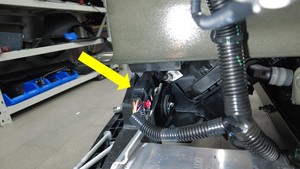

  3. 断开前加速传感器连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿向下按压红色锁片。拉动红色锁片以释放连接器锁。

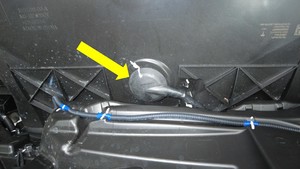

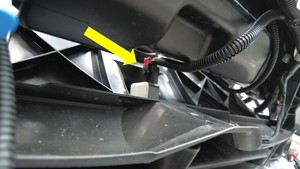

  4. 断开主动进气格栅电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。拉动红色锁片以释放连接器锁。

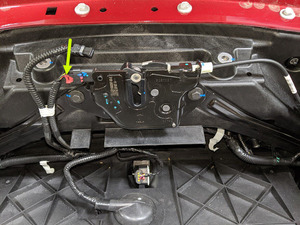

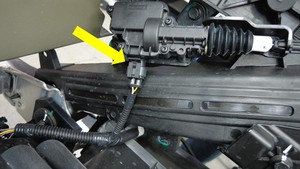

  5. 将电气线束连接器从前备箱盖闩锁执行机构上断开。
  6. 将电气线束连接器从前备箱盖闩锁开关上断开。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿向下按压红色锁片。拉动红色锁片以释放连接器锁。

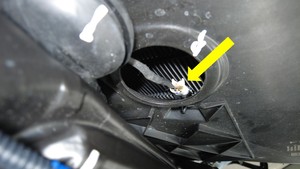

  7. 将环境温度传感器盖从主动进气格栅上拆下，然后断开传感器电气连接器。

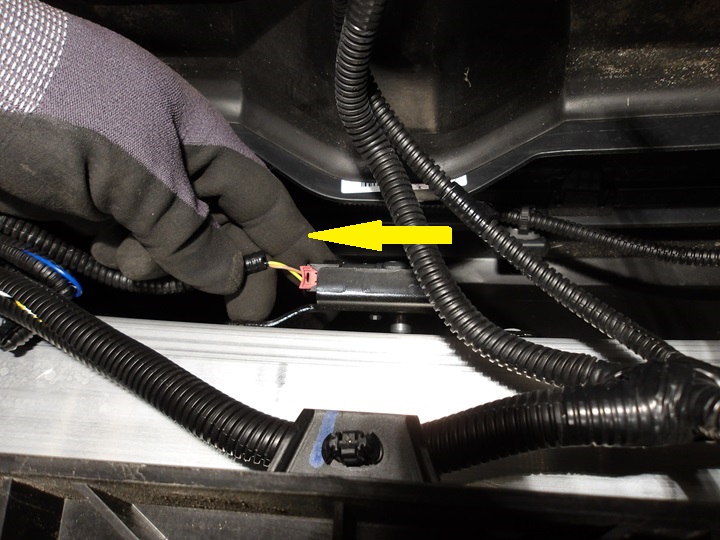

  8. 断开左右侧前端模块电气线束连接器。
    图 1. 左侧如图所示，右侧类似

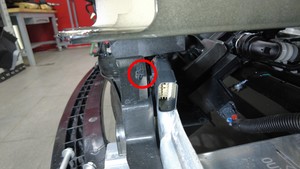

  9. 松开将前端模块电气线束连接器固定到前端支架的卡子。
    图 2. 左侧如图所示，右侧类似

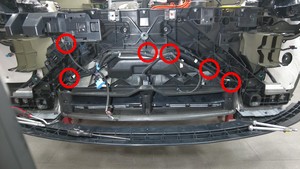

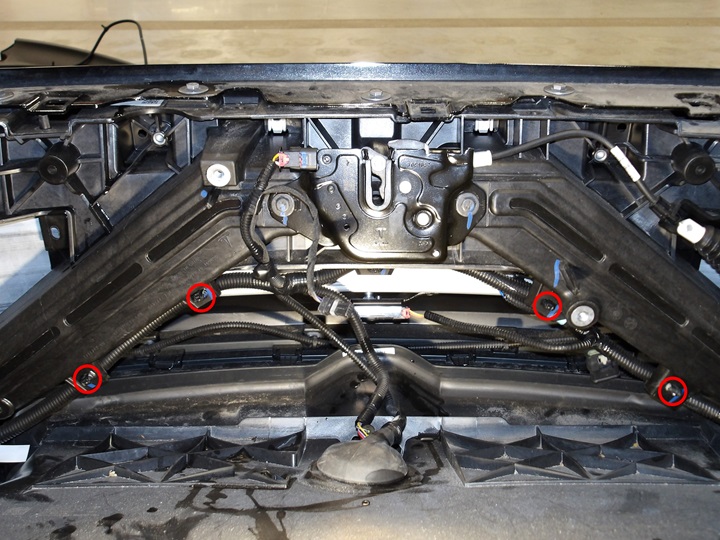

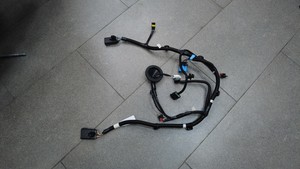

  10. 松开将前端模块线束固定到车辆的夹子（4 个），然后将线束从车辆上拆下。

安装

  1. 将前端模块 (FEM) 电气线束置于车辆中，然后安装将电气线束固定到前端支架的夹子（4 个）。
  2. 安装将前端模块电气线束连接器固定到前端支架的卡子。
    图 3. 左侧如图所示，右侧类似
  3. 连接左右侧前端模块电气线束连接器。
    图 4. 左侧如图所示，右侧类似
  4. 连接环境温度传感器电气连接器，然后将传感器盖安装到主动进气格栅上。
  5. 将电气线束连接器连与备箱盖闩锁开关相连。
  6. 将电气线束连接器与前备箱盖闩锁执行机构相连。
  7. 连接主动进气格栅电气连接器。
  8. 连接前加速传感器连接器。
  9. 安装挡风玻璃清洗器储液罐。请参阅 雨刮水壶总成 ((拆卸和更换))。
  10. 连接低压电源。请参阅 低压电池 - 锂离子（断开和连接）。
