车门饰板总成，左后 ((拆卸和更换))
校正代码
1513020012
FRT
0.18
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-03-30: 添加了软件重新安装步骤以及将 NVH 垫和车门线束从旧车门饰板上拆下并安装到车门饰板替换件上的步骤。
- 2024 年 1 月 9 日：添加了氛围灯相关例行程序。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左后车门板固定到左后车门的螺钉（2 个） |
 6 Nm (4.4 lbs-ft) |
|
重复使用 |
拆卸
- 打开左侧后车门，完全降下车窗。
-

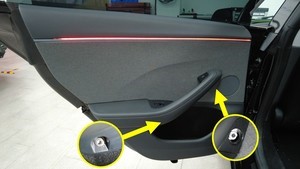

拆下将左后门饰板固定到车门的螺钉（2 个）。
TIp推荐使用以下工具
- 梅花 T30 套筒
- 拆下左侧后车门路面照明灯。请参阅 左后门迎宾灯 ((拆卸和更换))。
-
将饰板从地面照明灯开口处拉出，以便松开将饰板固定到车门的卡子。
警告此时切勿将饰板从车门上拆下。警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
-
继续拉动，并从下至上松开饰板边缘的所有卡子。
警告此时切勿将饰板从车门上拆下。
-

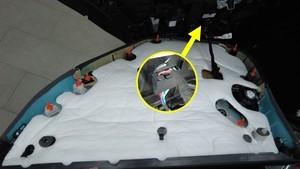

将电气线束从车门连接器上断开。
警告此时切勿将饰板从车门上拆下。

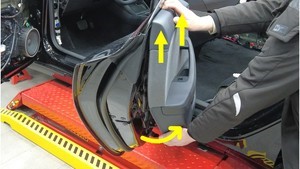

- 抬起饰板，使其与车门脱钩，然后将饰板从车门上拆下。
-

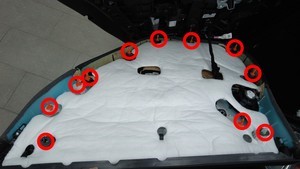

检查左侧后车门上是否有剩余的推拉式夹固定器，如果有，则将其从车门上拆下。
-
将左后车门 NVH 垫从锁片（3 个）上松开，然后将其从左后车门饰板上拆下。
-
将左后车门释放开关电气连接器从左后车门饰板上断开。
-
将左后车门车窗开关连接器从左后车门饰板上断开。
-
将左后车门 LED 灯连接器从左后车门饰板上断开。
-
将左后车门氛围灯连接器从左后车门饰板上断开。
-
将左后车门扬声器连接器从左后车门饰板上断开。
-
松开将左后车门线束固定到左后车门饰板的夹子（5 个），然后将线束从车门饰板上拆下。
安装
-
安装将左后车门线束固定到左后车门饰板的卡子（5 个）。
-
将左后车门扬声器连接器连接到左后车门饰板上。
-
将左后车门氛围灯连接器连接到左后车门饰板上。
-
将左后车门 LED 灯连接器连接到左后车门饰板上。
-
将左后车门车窗开关连接器连接到左后车门饰板上。
-
将左后车门释放开关电气连接器连接到左后车门饰板上。
-
将左侧后车门 NVH 垫安装到左侧后车门饰板上。
- 将左后车门地面照明灯安装到车门饰板上。请参阅 左后门迎宾灯 ((拆卸和更换))。
- 将饰板替换件放置在车门处，倚靠在车门边缘。
-
将电气线束与左后车门连接器相连。
- 抬起饰板，轻轻下压左侧后车门内侧密封条，然后将 3 处饰板锁片挂入车门顶部边缘。
- 紧固将饰板固定到车门的卡子。
- 确保饰板装配紧固，不存在因卡子错位或弯曲而产生的缝隙。
-
安装将左后车门饰板固定到左后车门的螺钉（2 个）。6 Nm (4.4 lbs-ft)警告确保正确紧固所有紧固件，不存在脱纹。TIp推荐使用以下工具
- 梅花 T30 套筒
- 升起左后车窗，关闭车门。
- 打开左侧前车门。
- 解锁车辆网关。请参阅 网关解锁。
-
通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）：
PROC_VC_X_RGB-LIGHTS-ADDRESSINGvia Service Mode:
- Low Voltage ➜ Interior Lighting ➜ Address RGB Lights
- Mid Voltage ➜ Interior Lighting ➜ Address RGB Lights
- 重新安装车辆软件。请参阅 软件重新安装 - 触摸屏。
- 退出“维护模式”或断开笔记本电脑（如适用）（请参阅0005 - 维护模式）。
- 关闭左侧前门。
