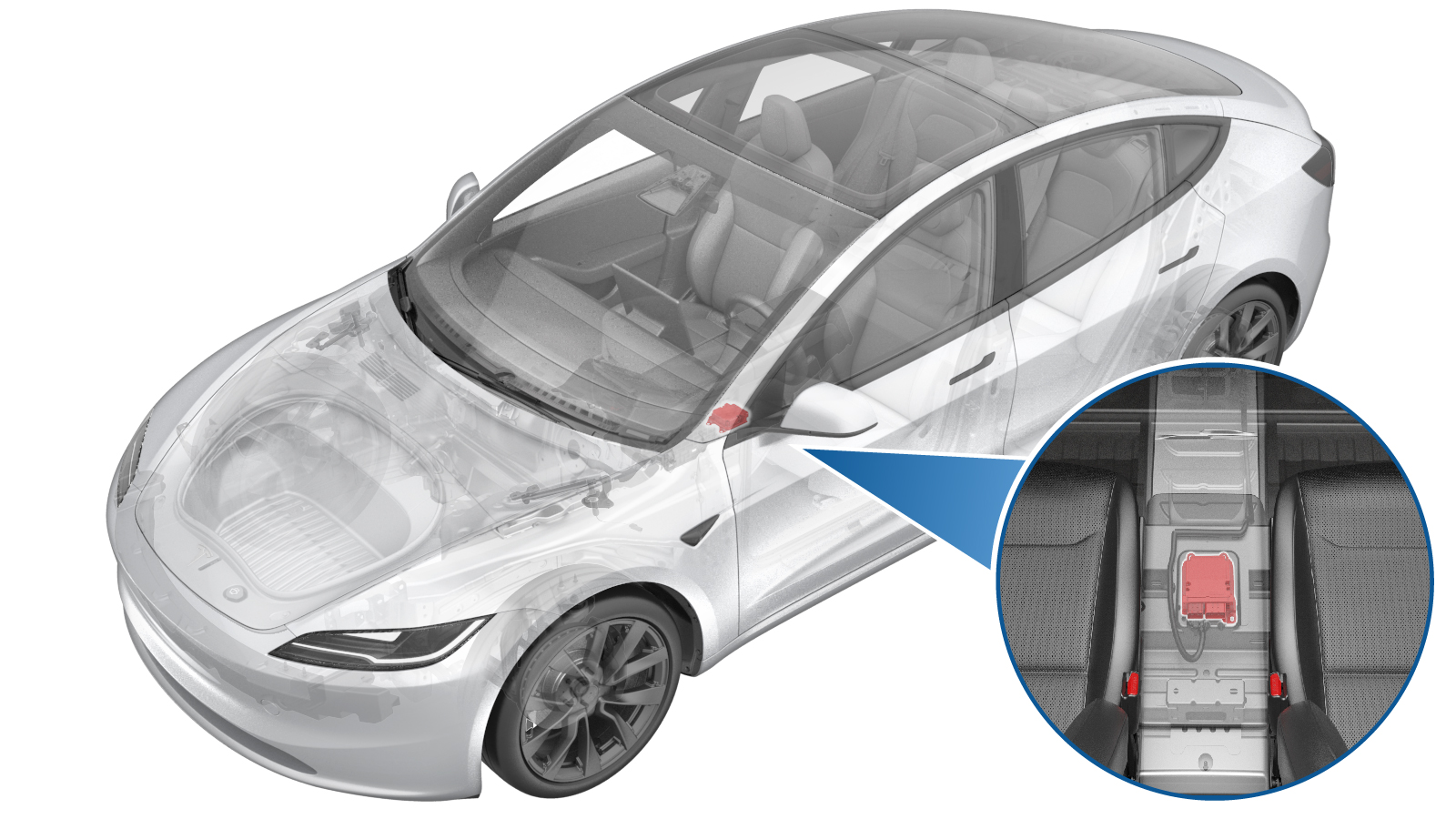

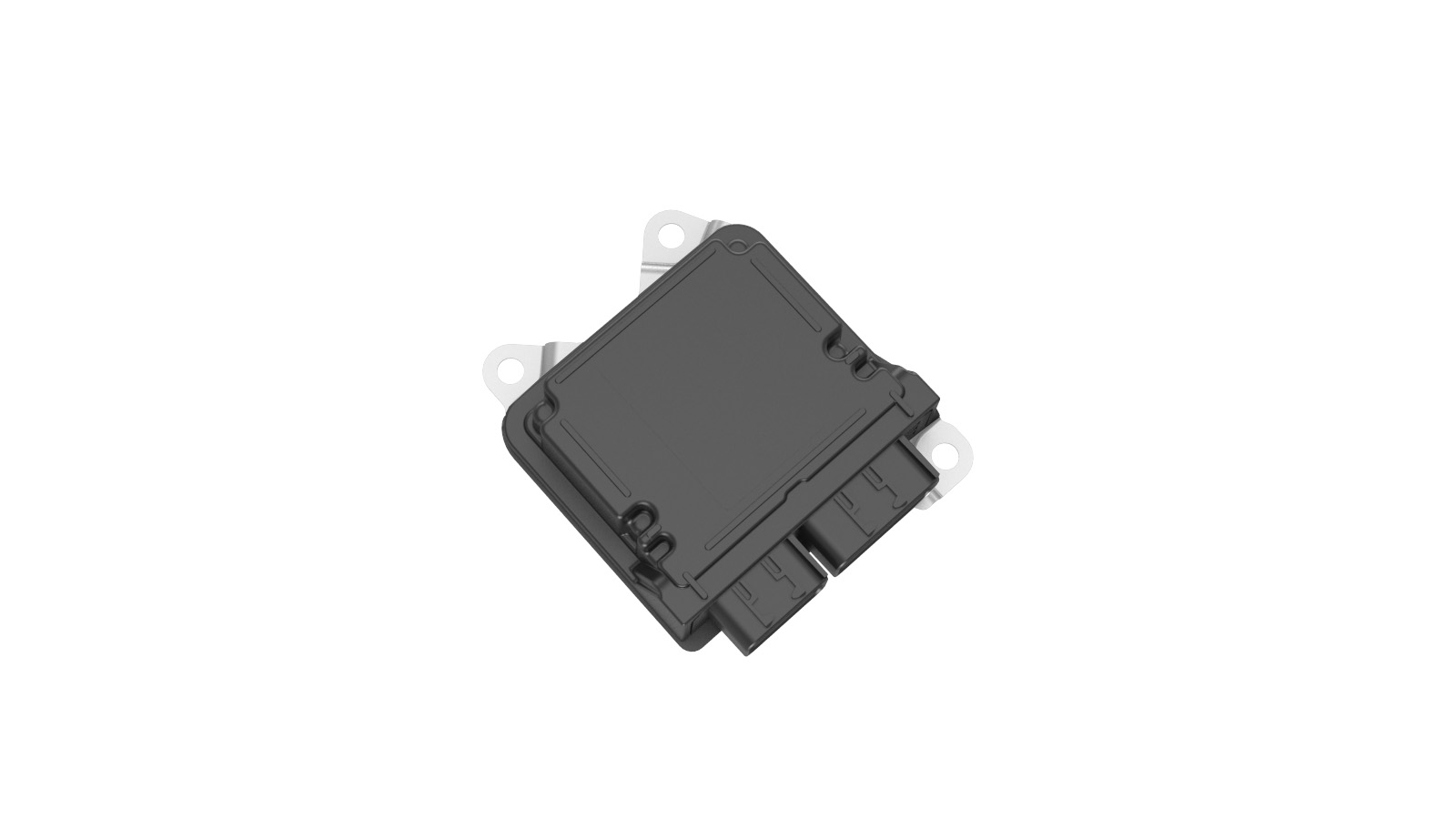

RCM 约束控制模块 - 通用 ((拆卸和安装))
校正代码
2020010031
0.42
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-02-03: 发布了新的程序。
设备：
- 1060071-00-A 1/4 英寸钻头六角扭矩扳手
警告
断开约束控制模块、传感器和气囊等辅助约束系统 (SRS) 部件的电气线束之前，确保 12V/低压电源已断开至少 1 分钟。断开 12V/低压电池以及紧急响应回路。否则可能导致意外的安全系统行为。有关辅助约束系统 (SRS) 注意事项的更多信息，请参阅气囊和辅助约束系统 (SRS) 预防措施。
警告
如果处理不当，辅助约束系统 (SRS) 部件可能引发危害。有关辅助约束系统 (SRS) 注意事项的更多信息，请参阅气囊和辅助约束系统 (SRS) 预防措施。
警告
执行任何辅助约束系统 (SRS) 相关维修时，必须断开 12V/低压电池以及紧急响应回路，以断开 12V/低压电源。如果车辆的 12V/低压电源未断开，而约束控制模块被拆下或受到干扰，则可能导致车辆的气囊展开。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将约束控制模块固定到车身的螺母（3 个） |
 8 Nm (5.9 lbs-ft) |
|
更换 |
拆卸
- 启用“维护模式增强版”。请参阅 维护模式增强版
-

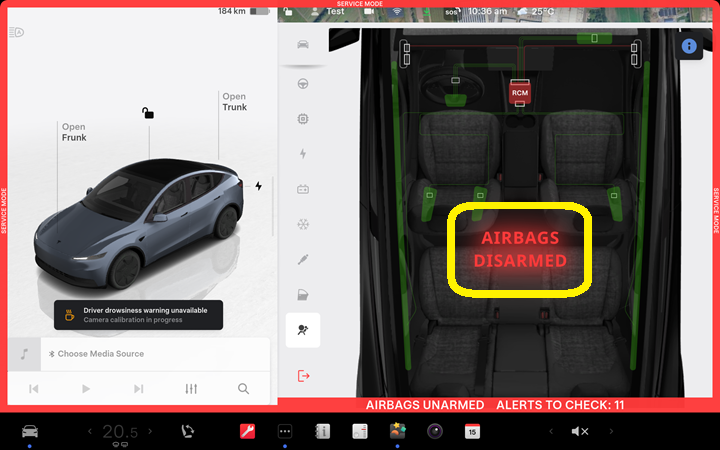

在触摸屏上，点击，再点击Run，然后等待例行程序完成。
注例行程序完成后，请确认气囊均已禁用。
图示为 Model Y，其他车型与之类似
- 拆卸中控台。请参阅 中控台总成 ((拆卸和更换))。
- 断开低压电源请参阅 低压电池 - 锂离子（断开和连接）。
-

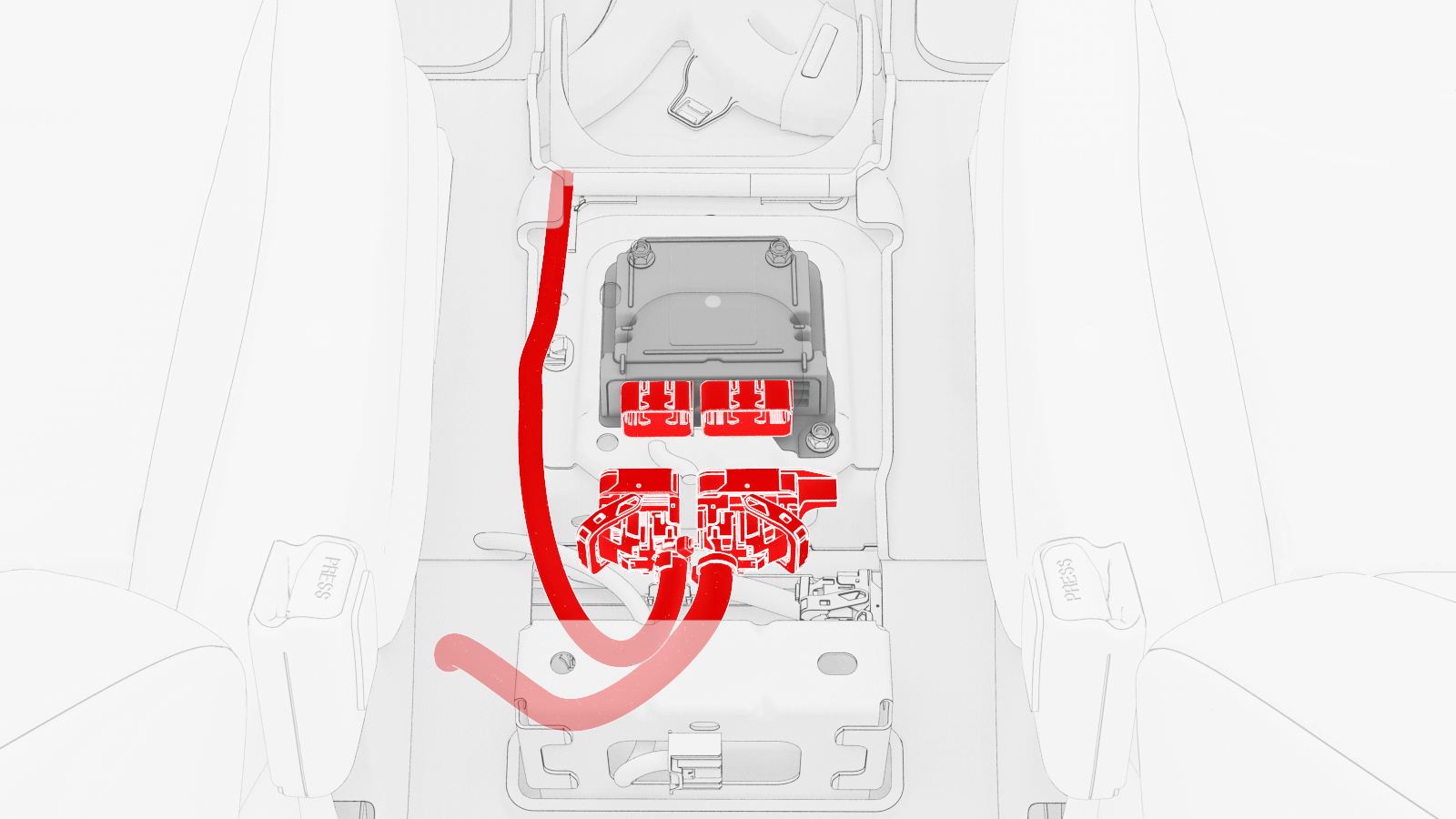

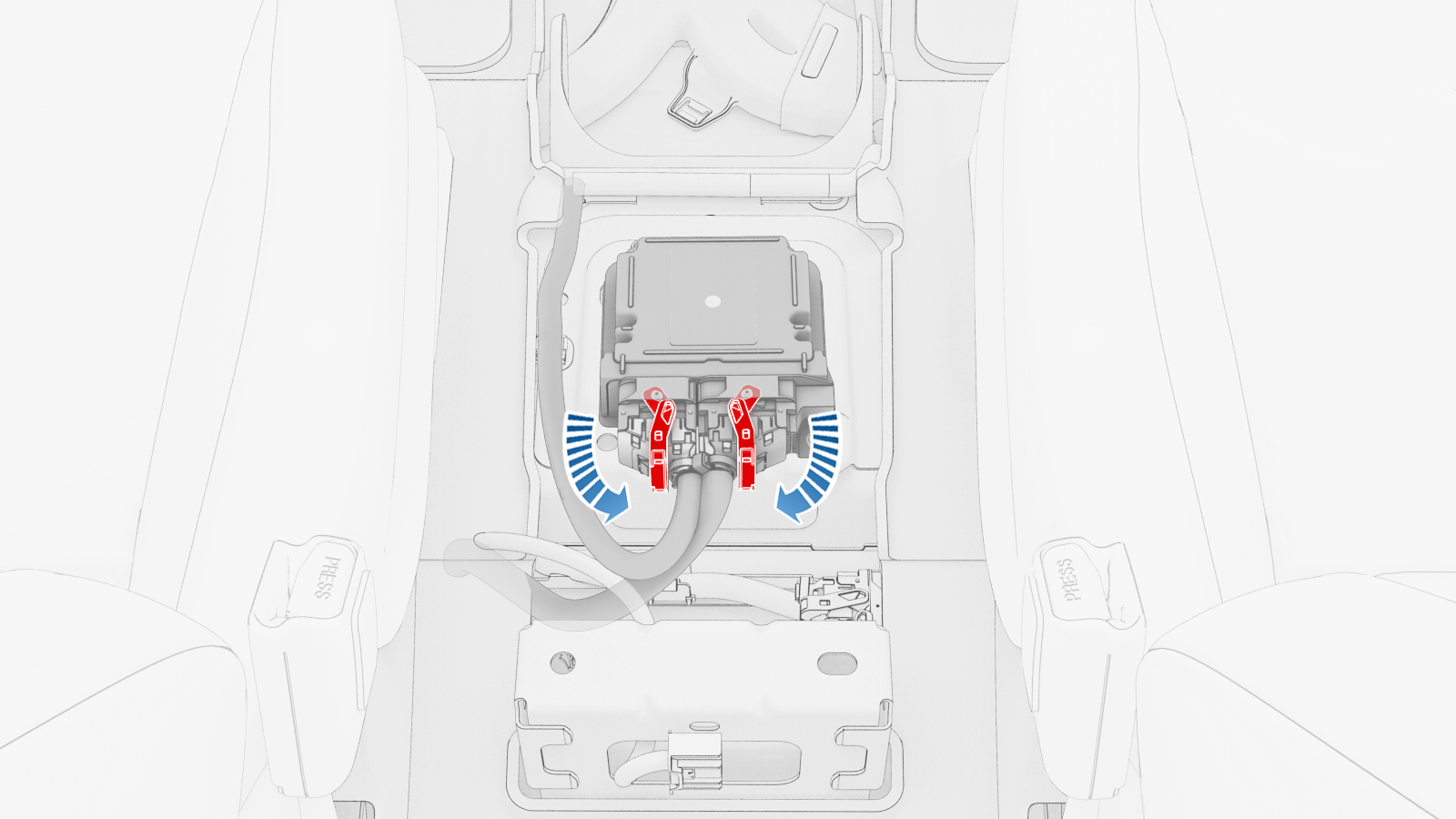

松开锁杆，断开约束控制模块上的电气连接器。
警告确保低压电源已断开至少 2 分钟后，再断开约束控制模块的电气线束。否则可能导致意外的安全系统行为。
-

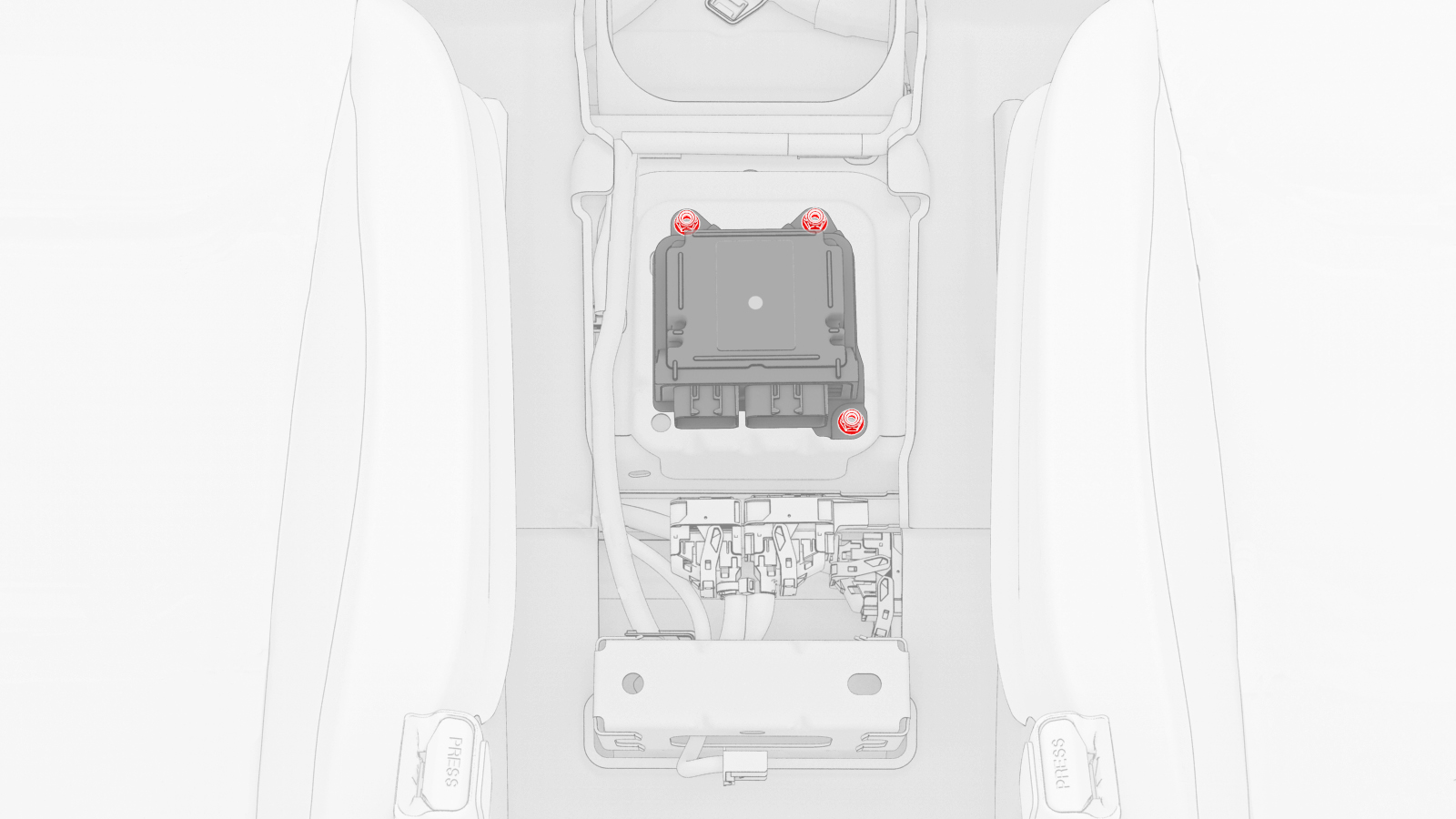

拆下并弃用将约束控制模块固定到车身的螺母 (x3)，然后从车上拆下该模块。
- 无绳钻
- 10 毫米深套筒
安装
-
将约束控制模块安装到车身上，然后安装新的螺母 （3 个），将模块固定到车身。8 Nm (5.9 lbs-ft)注确认新模块上的零件号正确无误。注推荐使用以下工具
- 无绳钻
- 10 毫米深套筒
-

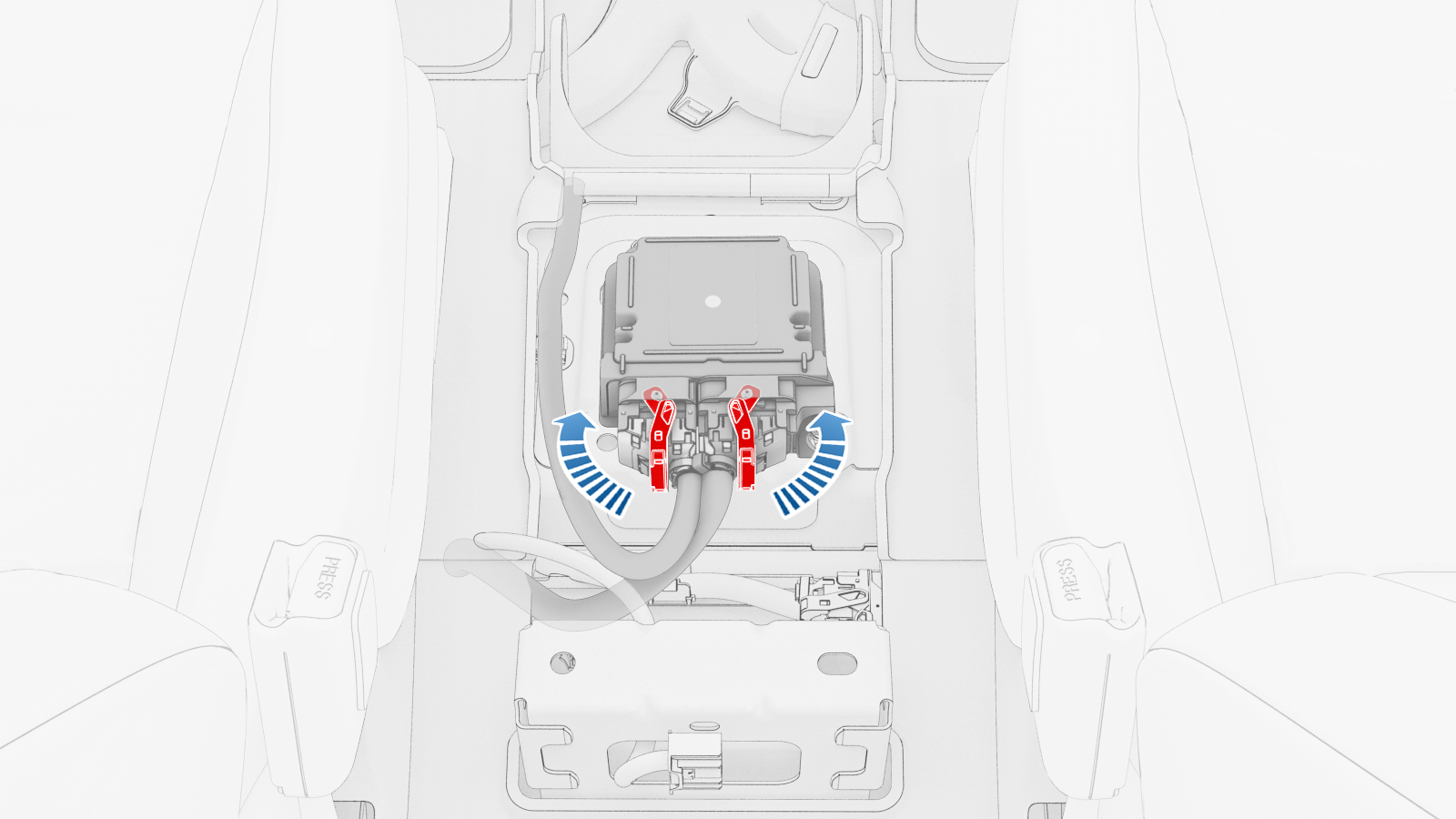

连接约束控制模块上的电气连接器，然后接合连接器锁杆。
- 连接低压电源。请参阅 低压电池 - 锂离子（断开和连接）。
- 安装中控台。请参阅 中控台总成 ((拆卸和更换))。
- 启用“维护模式增强版”。请参阅 维护模式增强版
-
在触摸屏上，点击，再点击Run，然后等待例行程序完成。
注例行程序完成后，请确认气囊已启用。
- 退出“维护模式增强版”。请参阅 维护模式增强版
