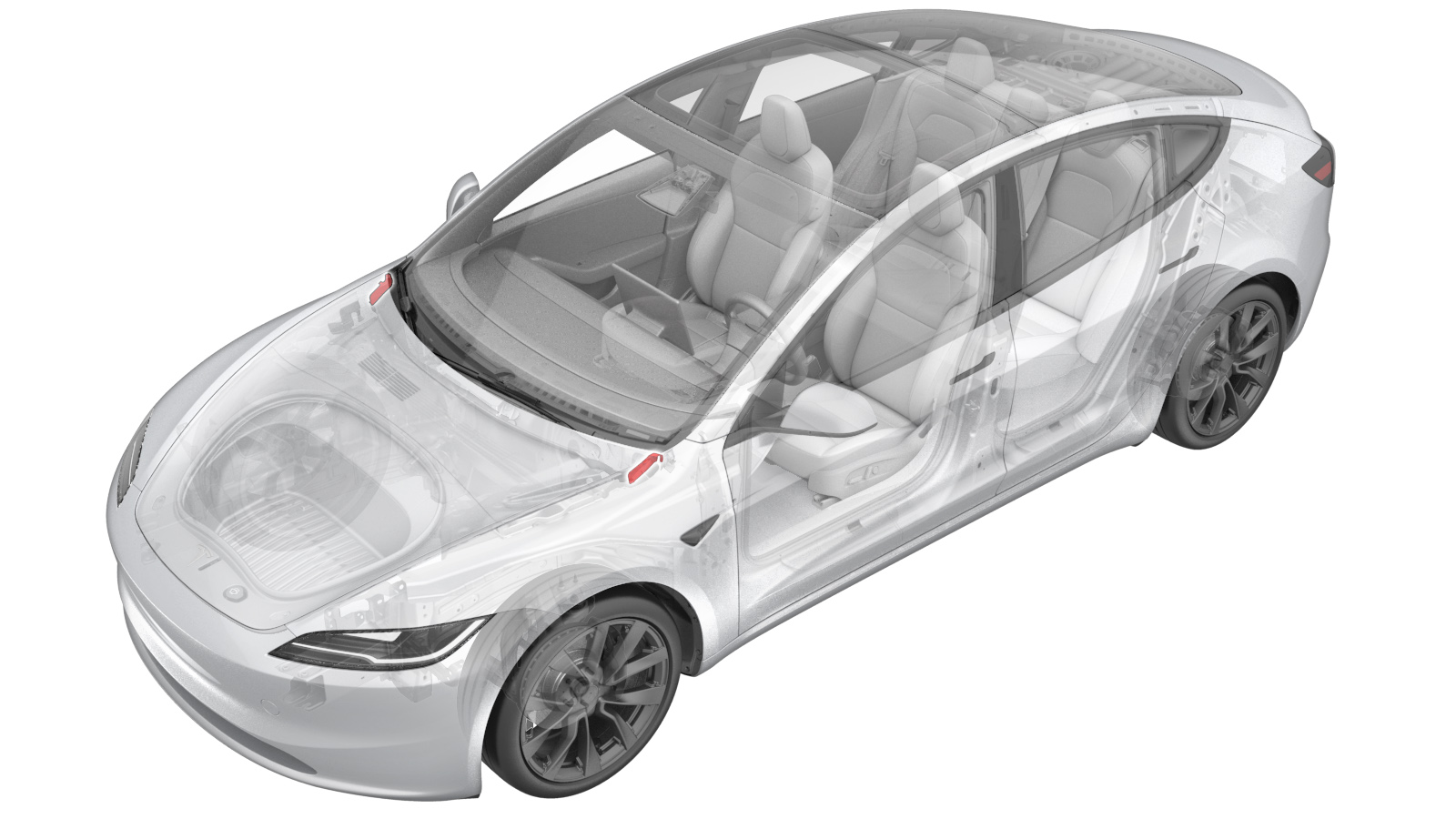

主动前备箱盖支撑杆加固 ((拆卸和更换))

校正代码 1133030052 FRT 0.06 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1080562-00-A 伸缩式前备箱盖撑杆

拆卸

  1. 打开前备箱盖并用撑杆将其撑起。

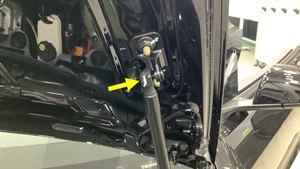

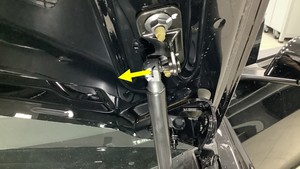

  2. 松开将前备箱盖支撑杆固定到前备箱盖支座的卡子。

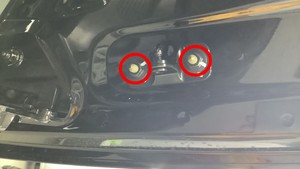

  3. 拆卸将左侧支撑杆加强件固定到前备箱盖的螺母（2 个），然后将加强件从前备箱盖上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 13 mm 套筒

安装

  1. 安装将左侧支撑杆加强件固定到前备箱盖的螺母（2 个）。
    15 Nm (11.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 13 mm 套筒
  2. 安装将前备箱盖支撑杆固定到前备箱盖支座的卡子。
  3. 取下前备箱盖撑杆，关闭前备箱盖。
