间隙隐藏饰板 - 转向柱 - 下 ((拆卸和更换))

校正代码 3205010082 FRT 0.42 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-09-21: 删除了拆卸/安装转向柱控制模块的步骤。

扭矩规格

表 1. 扭矩规格： 间隙隐藏饰板 - 转向柱 - 下 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将下部间隙隔套固定到转向柱的螺栓（2 个）
1.4 Nm (1.0 lbs-ft)
  • 1/4 英寸无绳棘轮钻头
  • T25 梅花套筒
  • 6 英寸加长件
 重复使用

拆卸

  1. 拆卸前备箱后部挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
  2. 拆卸仪表板左侧端盖。请参阅 端盖 - 仪表板 - 左侧 ((拆卸和更换))。
  3. 在车辆触摸屏上，选择Controls > Steering，然后使用方向盘左侧滚轮将转向柱调整到最外、最下位置。
  4. 拆卸驾驶位脚部空间盖板。请参阅 脚部空间盖板总成 - 驾驶位 ((拆卸和更换))。
  5. 拆下下部仪表板。请参阅 仪表板下部总成 ((拆卸和更换))。
  6. 断开低压电源。请参阅 低压电源 - 锂离子（断开和连接）。
  7. 拆下驾驶位安全气囊。请参阅 气囊 - 驾驶位 ((拆卸和更换))。
  8. 拆卸方向盘。请参阅 方向盘 ((拆卸和更换))。
  9. 拆卸转向柱上部护罩。请参阅 护罩 - 上 - 转向柱 ((拆卸和更换))。
  10. 拆卸转向柱下部护罩。请参阅 护罩 - 下 - 转向柱 ((拆卸和更换))。

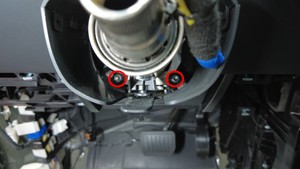

  11. 拆卸将下部间隙隔套固定到转向柱的螺栓（2 个）。
    提示
    推荐使用以下工具
    • 1/4 英寸无绳棘轮钻头
    • T25 梅花套筒
    • 6 英寸加长件

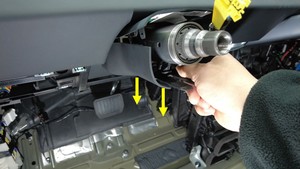

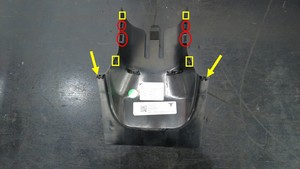

  12. 拆卸将下部间隙隔套固定到转向柱的定位卡子（2 个），锁片（4 个）和定位销（4 个）。
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。

安装

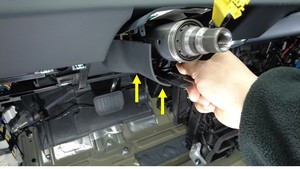

  1. 将下部间隙隔套放置到转向柱上，然后紧固将下部间隙隔套固定到转向柱的定位卡子（2 个），锁片（4 个）和定位销（4 个）。
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
  2. 安装将下部间隙隔套固定到转向柱的螺栓（2 个）。
    1.4 Nm (1.0 lbs-ft)
    提示
    推荐使用以下工具
    • 1/4 英寸无绳棘轮钻头
    • T25 梅花套筒
    • 6 英寸加长件
  3. 安装转向柱下部护罩。请参阅 护罩 - 下 - 转向柱 ((拆卸和更换))。
  4. 安装转向柱上部护罩。请参阅 护罩 - 上 - 转向柱 ((拆卸和更换))。
  5. 安装方向盘。请参阅 方向盘 ((拆卸和更换))。
  6. 安装驾驶位安全气囊。请参阅 气囊 - 驾驶位 ((拆卸和更换))。
  7. 安装仪表板下部。请参阅 仪表板下部总成 ((拆卸和更换))。
  8. 安装左侧仪表板端盖板。请参阅 端盖 - 仪表板 - 左侧 ((拆卸和更换))。
  9. 安装驾驶位脚部空间盖板。请参阅 脚部空间盖板总成 - 驾驶位 ((拆卸和更换))。
  10. 连接低压电源。请参阅 低压电源 - 锂离子（断开和连接）。
  11. 拆卸前备箱后部挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
  12. 在车辆触摸屏上，选择Controls > Steering，然后使用方向盘左侧的滚轮将转向柱调整回原位。
  13. 将左前座椅移回原位，然后升起左前车窗，关闭左前车门。
