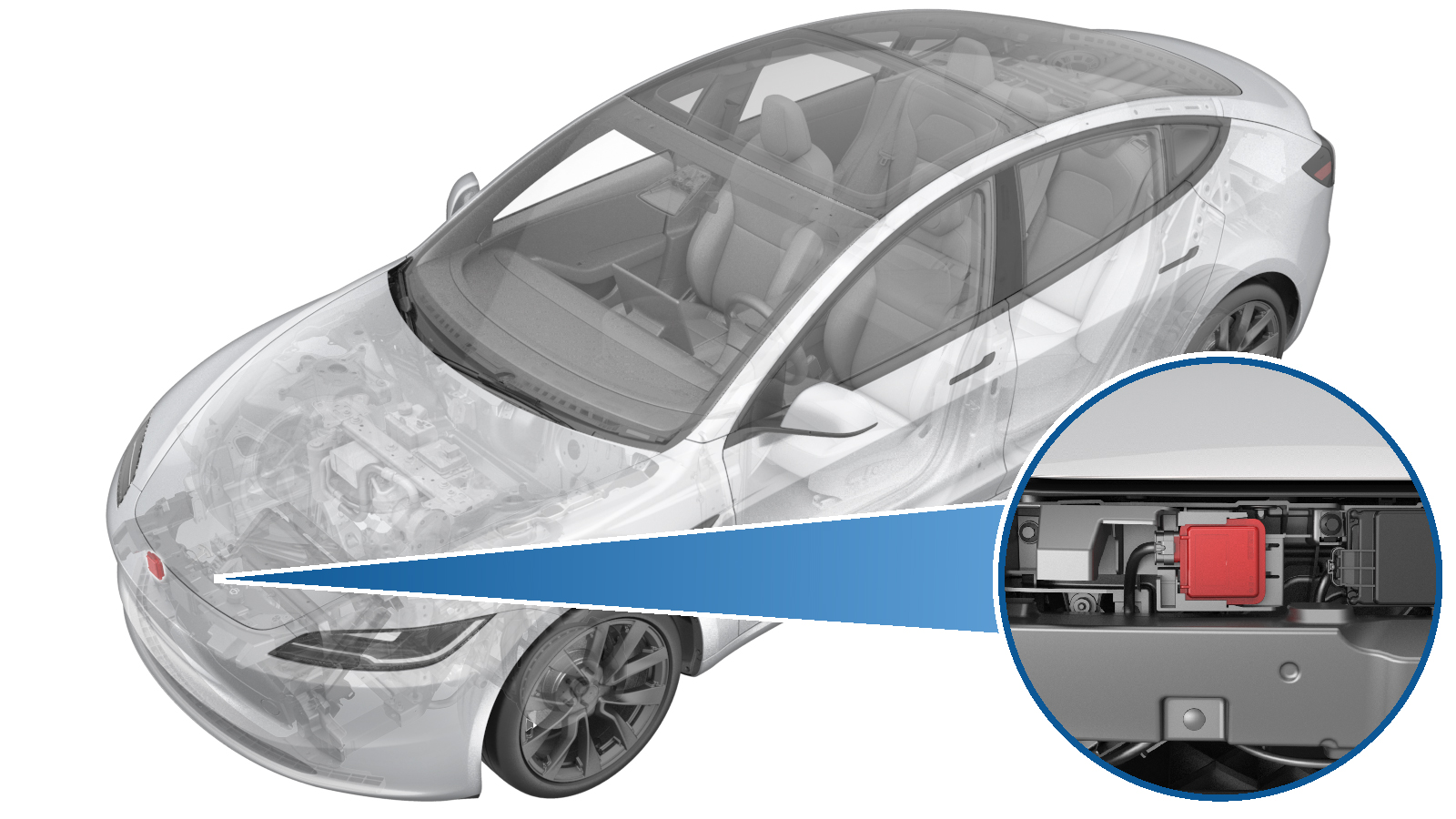

车身控制器 Homelink 模块 ((拆卸和更换))
校正代码
1715010512
FRT
0.30
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
- 2024 年 4 月 17 日：变更了接触 Homelink 模块的方法。
拆卸
- 拆卸前备箱储物单元。请参阅前备箱总成 ((拆卸和更换))。
-

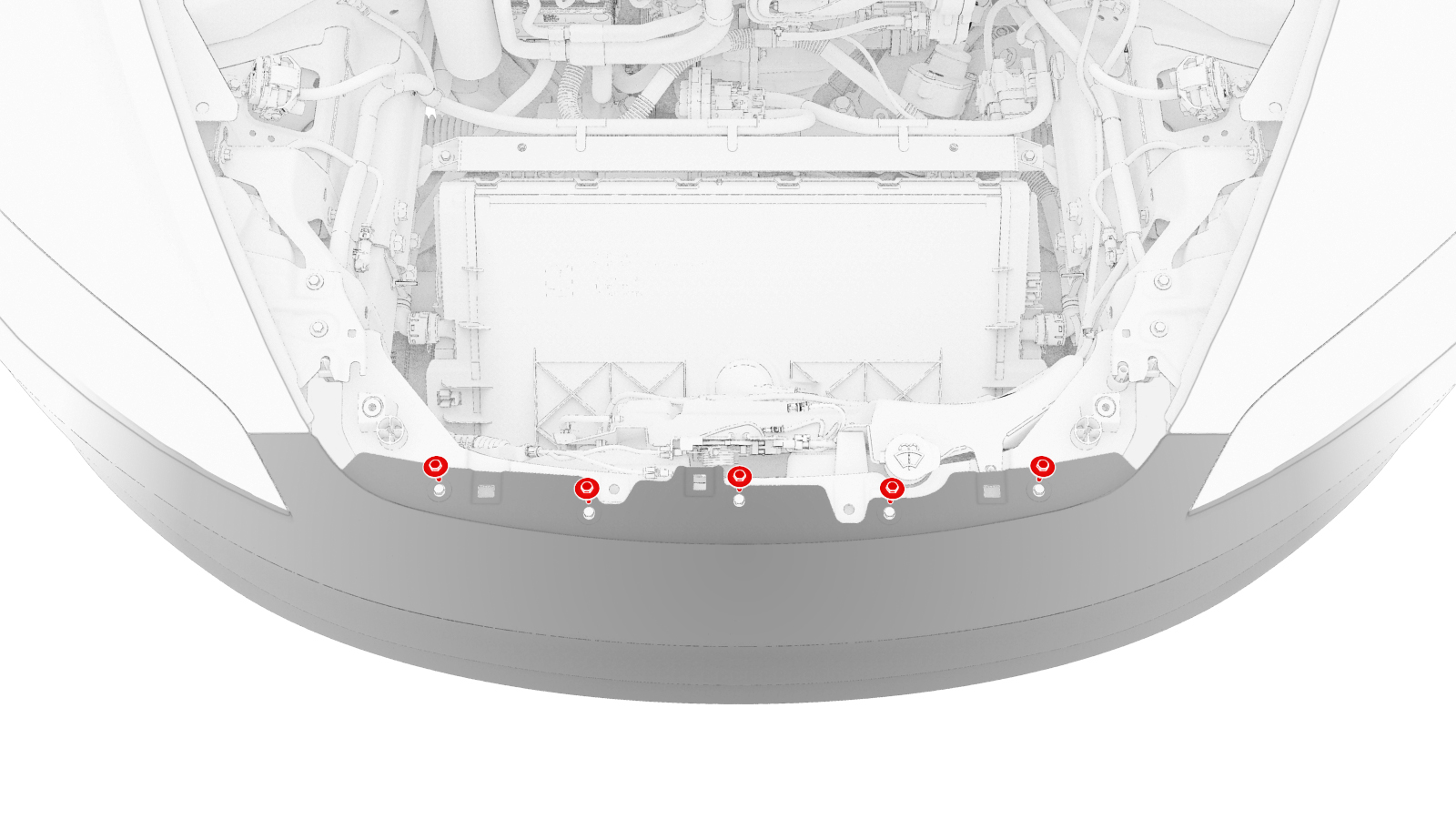

拆卸将前饰板上部固定到车辆的螺栓（5 个）。
TIp推荐使用以下工具
-

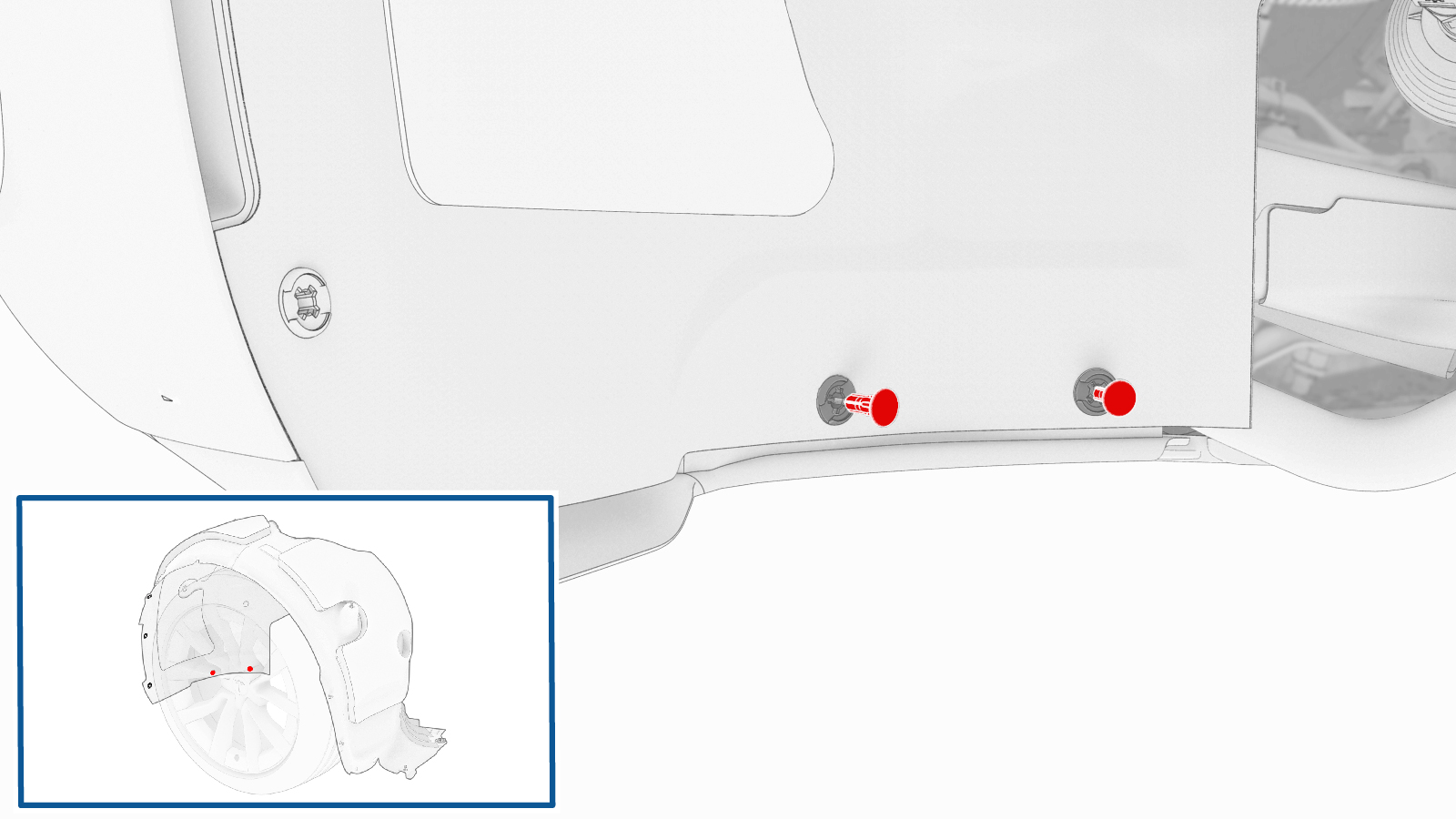

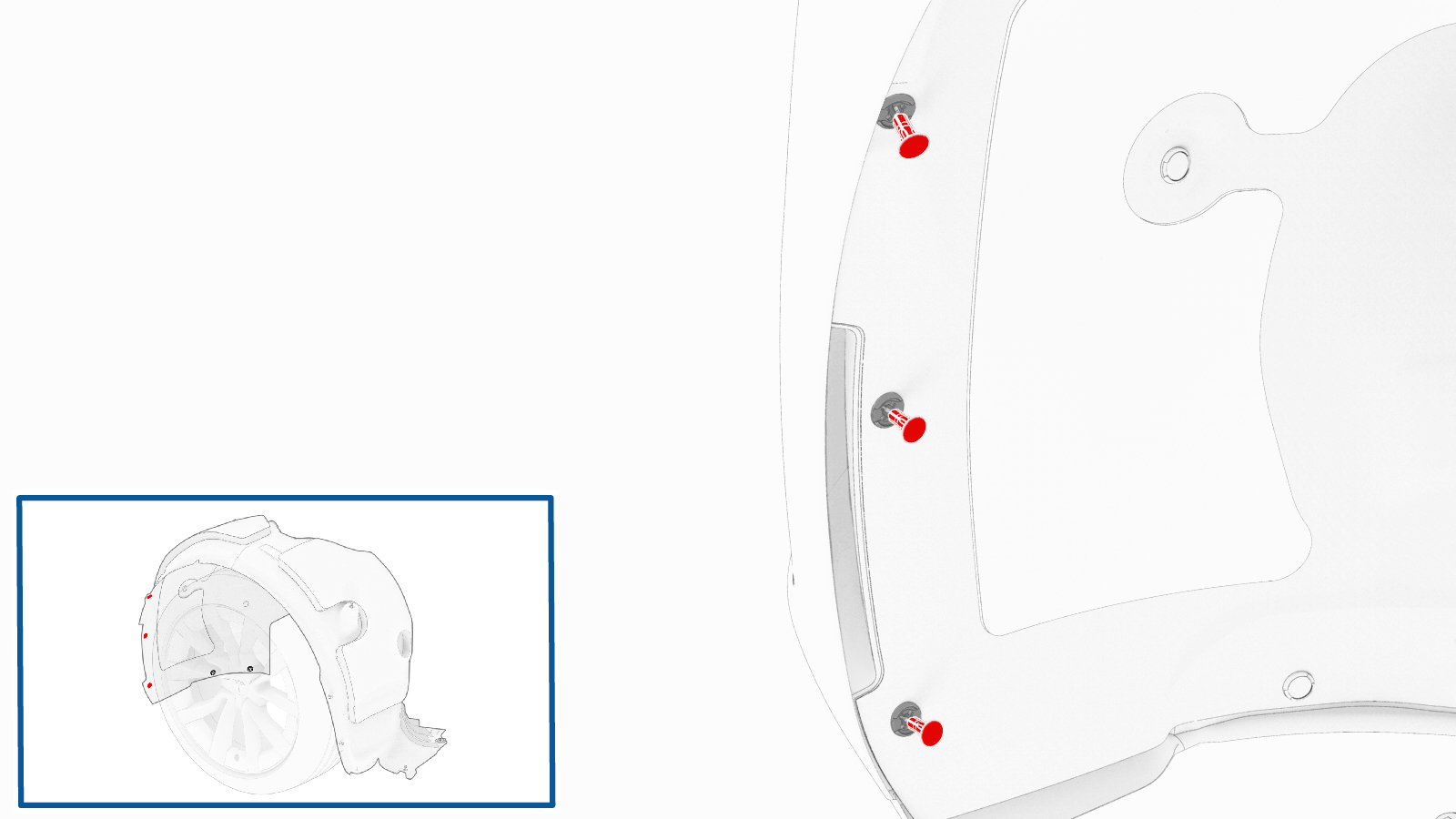

拆卸将左前轮拱内衬固定到前饰板的卡子（5 个），然后将内衬移开，留出操作空间。
-

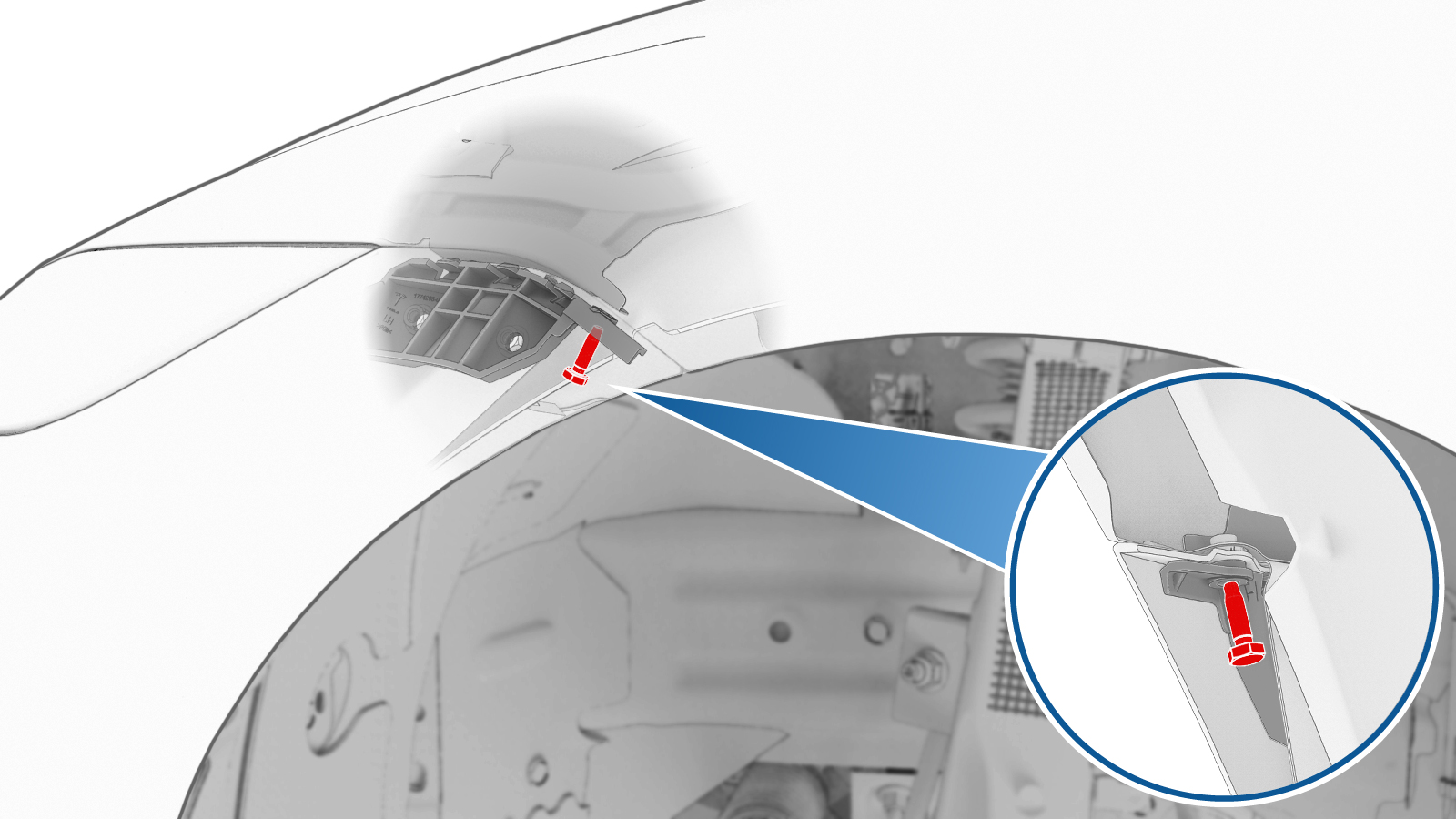

拆卸将前饰板固定到左前翼子板的螺栓。
TIp推荐使用以下工具
- 重复第3步至第4步，完成车辆右侧相关操作。
-

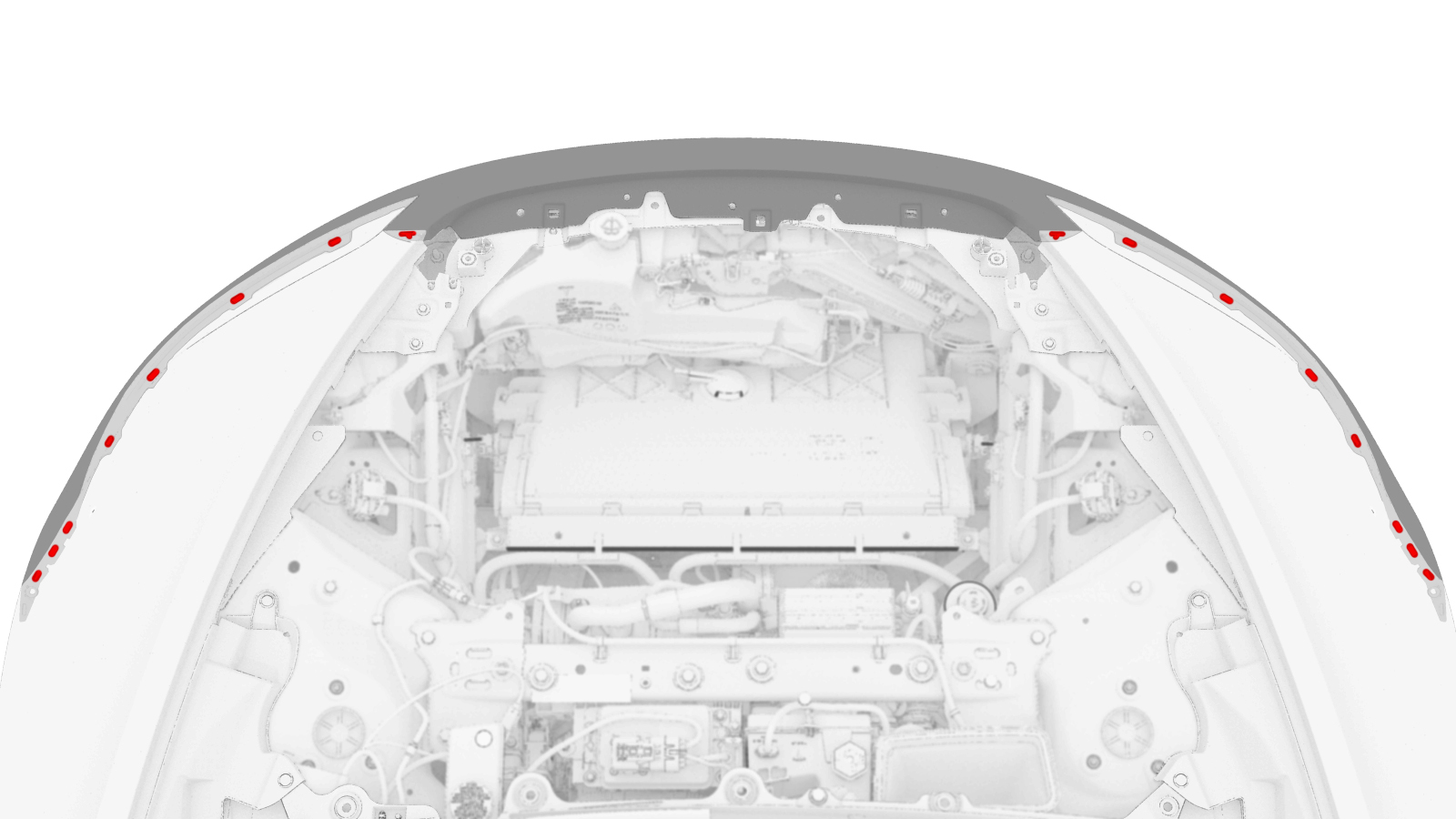

松开将前饰板总成固定到车辆的卡子（16 个），将前饰板总成部分从车辆上松开，以便接触 Homelink 模块。

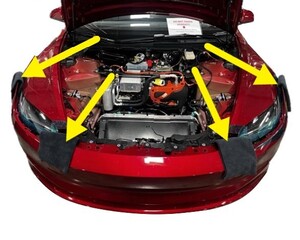

注在饰板上放置车间毛巾，避免损坏。
-

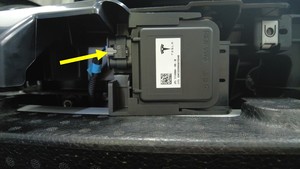

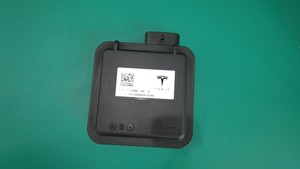

将电气连接器从 HomeLink 发射器模块上断开。
-

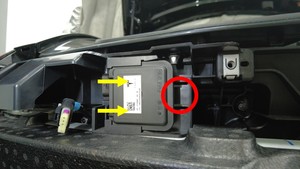

松开锁片，然后向右滑动 HomeLink 发射器模块，以便将其从车辆上拆下。
安装
-

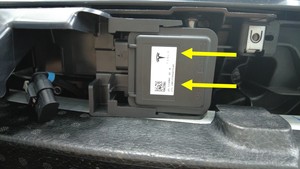

将 HomeLink 发射器模块安装到支架上。
-
将电气连接器连接到 HomeLink 发射器模块。
-
取走毛巾，紧固将前饰板总成固定到车辆的卡子（16 个）。
-
安装将前饰板固定到左前翼子板的螺栓。
TIp推荐使用以下工具
-
紧固将左前轮拱内衬固定到前饰板的卡子（5 个），然后将内衬移开，留出操作空间。
- 重复第4步至第5步，完成车辆右侧相关操作。
-
安装将前饰板上部固定到车辆的螺栓（5 个）。
TIp推荐使用以下工具
- 安装前备箱储物单元。请参阅前备箱总成 ((拆卸和更换))。
- 使用触摸屏启用“维护模式”。请参阅维护模式。
- 解锁车辆网关。请参阅 网关解锁
- 在触摸屏上，点击，然后等待例行程序完成。
- 退出“维护模式”。请参阅维护模式。
