制动管路 - 前 ((拆卸和安装))

校正代码 3303010061 FRT 4.92 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1076921-00-A Fluke 1587
  • 1080568-00-A 液体收集器
  • 1135762-00-A 冷却软管维修堵头套件，Model 3
  • 1044206-00-A 轮辋拆卸工具
  • 1049463-00-A 方向盘水平仪
  • 1054720-00-A 便携式工作台
  • 1133187-XX-A & -01-A 1/2 英寸 E18 梅花钻头套筒
  • 1066521-00-A OTC 1650 磅动力总成操作台举升机
  • 1099645-00-C 副车架固定装置，Model 3
  • 1140311-00-A 高压连接器杆锁，Model 3
  • 1143989-00-A 1/2 英寸钻头扭矩扳手
  • 1459409-00-A 轮毂轴承千斤顶适配器，MODEL 3
  • 1137855-00-A 后行驶高度扭矩工具，MODEL 3
  • 1050448-00-B 真空重新加注工具
  • 1080578-00-B 制动器排放适配器
  • 1076971-02-A 1/4 英寸钻头扭矩扳手（带角度测量）
  • 1711245-00-A Snap On Ecotechnics 双气流模式空调机
  • 1059330-00-B 1/4 英寸五角梅花钻头套筒，带加长件
  • 1130480-02-A 纤细测试探针
  • 1090880-00-A 方向盘座，**标准型，带 Hunter 定位装置**
  • 1119171-00-A 车载电脑冷却液端口塞
  • 1463565-00-A 弹性漏斗工具
  • 1081767-00-B 废油接油盘
  • 1060071-00-A 1/4 英寸钻头六角扭矩扳手
  • 1081765-00-A 3/4 吨托臂支架
  • 1065131-00-A 电池冷却液排放组件
  • 1479505-00-A Model 3/Y 真空加注适配器
  • 1080579-00-A 制动器排放装置
  • 1773092-00-A 诊断线束适配器（适用于所有车型）
  • 1137568-00-A 以太网诊断线缆，Model 3
  • 1705887-00-A 1/2 英寸钻头电动冲击钻
表 1. 扭矩规格： 制动管路 - 前 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将超级歧管至空调管路总成固定到 HVAC 总成的螺栓
22 Nm (16.2 lbs-ft)
  • 6 英寸加长件
  • 无绳棘轮/冲击钻
  • 13 mm 套筒
  • 回旋头棘轮/回旋头扭矩扳手
 重复使用
位于减震塔支架两侧的螺栓
55 Nm (40.6 lbs-ft)
62 Nm (45.7 lbs-ft)
  • 15 毫米深套筒
  • 无绳棘轮/冲击钻
  • 回旋头棘轮/回旋头扭矩扳手
 重复使用
将制动管路固定到液压控制单元的螺母
16 Nm (11.8 lbs-ft)
  • 12 毫米套筒
  • 棘轮/扭矩扳手
  • 1/4 英寸至 3/8 英寸适配器
 重复使用
用于紧固前部线束接地端子的螺栓
8 Nm (5.9 lbs-ft)
  • 10 毫米套筒扳手
  • 棘轮/扭矩扳手
  • 2 英寸加长件
 重复使用/更换
将左前制动管路固定到左前制动软管的螺母
16 Nm (11.8 lbs-ft)
  • 12 毫米套筒
  • 棘轮/扭矩扳手
  • 1/4 英寸至 3/8 英寸适配器
 重复使用
将门槛处制动管路管束底部和顶部固定到前制动管连接件的螺母
16 Nm (11.8 lbs-ft)
  • 12 毫米套筒
  • 棘轮/扭矩扳手
  • 1/4 英寸至 3/8 英寸适配器
 重复使用
警告
制动液会溶解车漆。站在车旁，使用干净毛巾和大量清水将洒在漆面上的制动液清洗干净。
注
根据当地的环境法规处理使用过的制动液。

拆卸

  1. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  2. 打开所有车门，降下所有车窗。
  3. 将前排两个座椅前移。
  4. 解锁车辆网关。请参阅 网关解锁。
  5. 在触摸屏上，点击维护模式下的 "wrench"（位于触摸屏 UI 界面底部），再点击Thermal > Refrigerant System > Start Thermal Fill Drain (Coolant + Refrigerant) > Run，然后等待例行程序完成。
  6. 拆卸前备箱储物单元。请参阅 前备箱总成 ((拆卸和更换))。
  7. 回收空调制冷剂。请参阅 空调制冷剂（回收和再充注） (Restore)。
    注
    继续此程序，同时回收制冷剂。
  8. 拆下第二排座椅下部座垫。请参阅 坐垫 - 第二排座椅 ((拆卸和更换))。
  9. 执行车辆高压禁用程序。请参阅 车辆电气绝缘程序 (Test/Adjust)。
  10. 拆下低压辅助电池。请参阅 16V 锂离子电池包 ((拆卸和更换))。
  11. 拆下压缩机支架。请参阅 支架总成 - 空调压缩机 ((拆卸和更换))。
    注
    断开高压互锁回路连接器，操作完成。

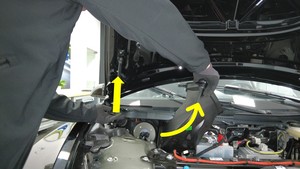

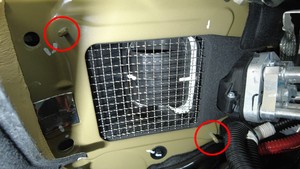

  12. 如有必要，拆卸螺柱（2 个）并抬起前围篦板，以便将新鲜空气进气总成从车辆上拆下。
  13. 在车辆前部下方放置一个液体收集器，然后打开冷却液罐盖。

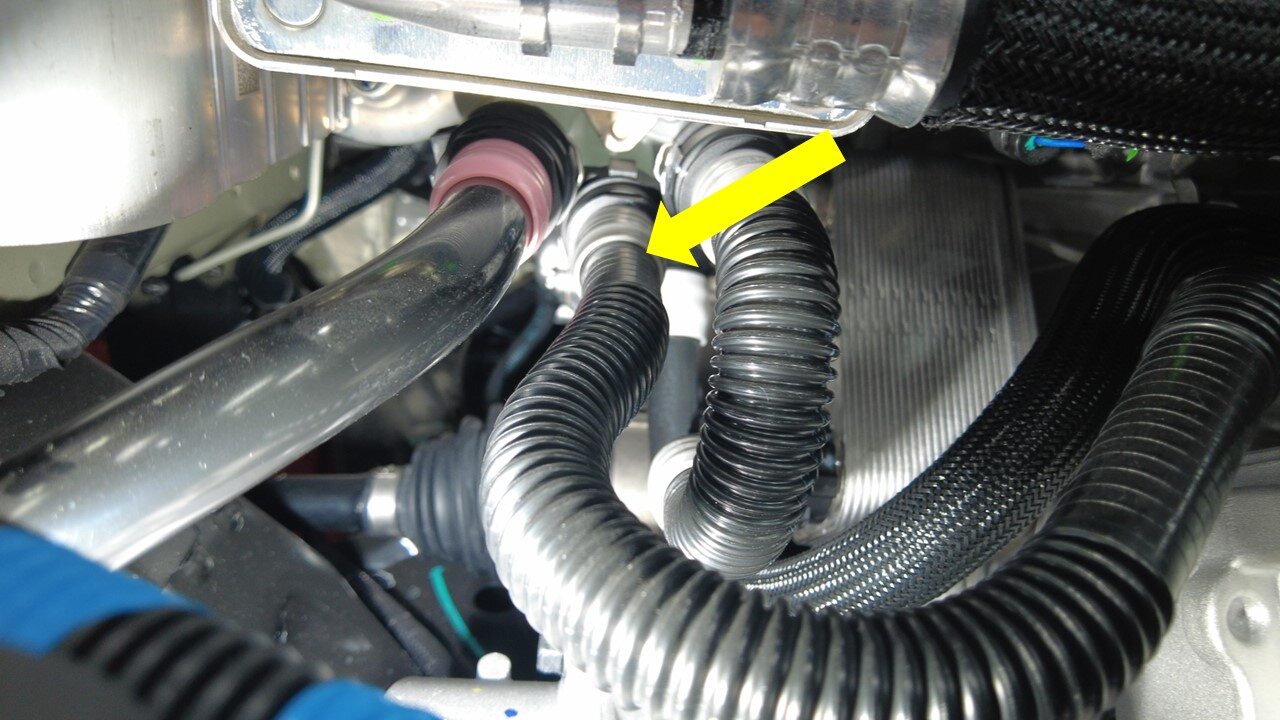

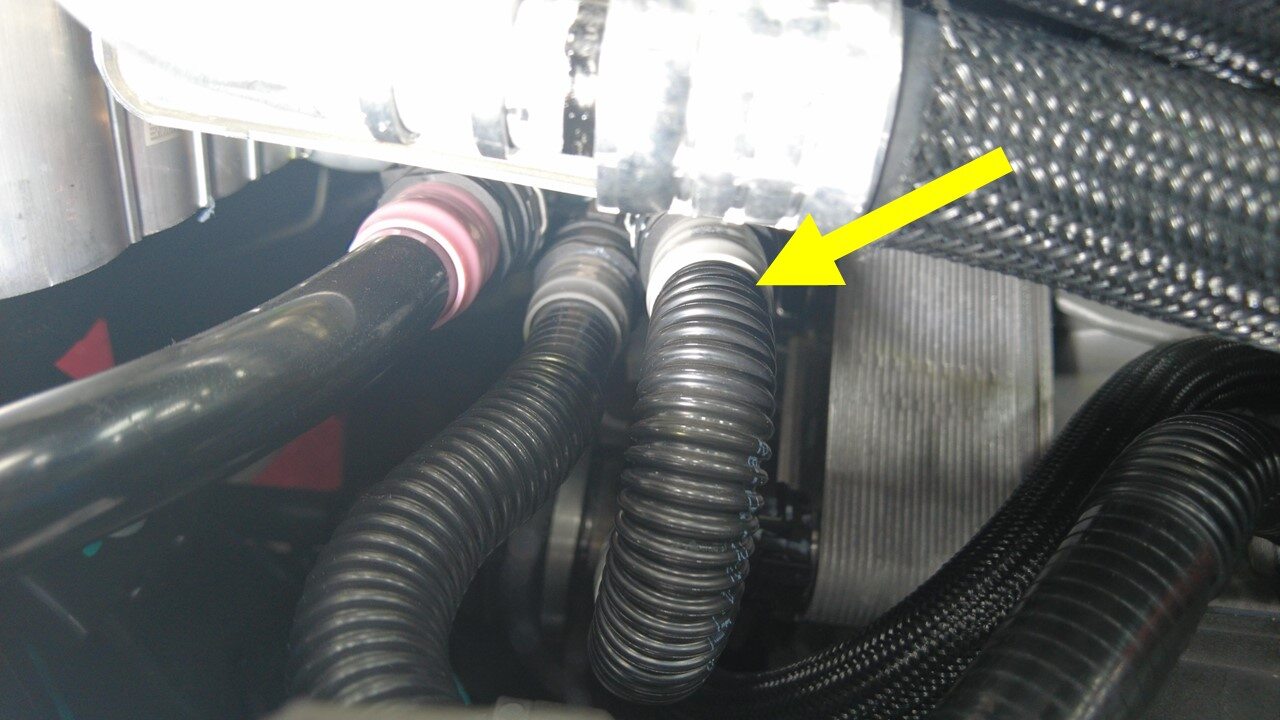

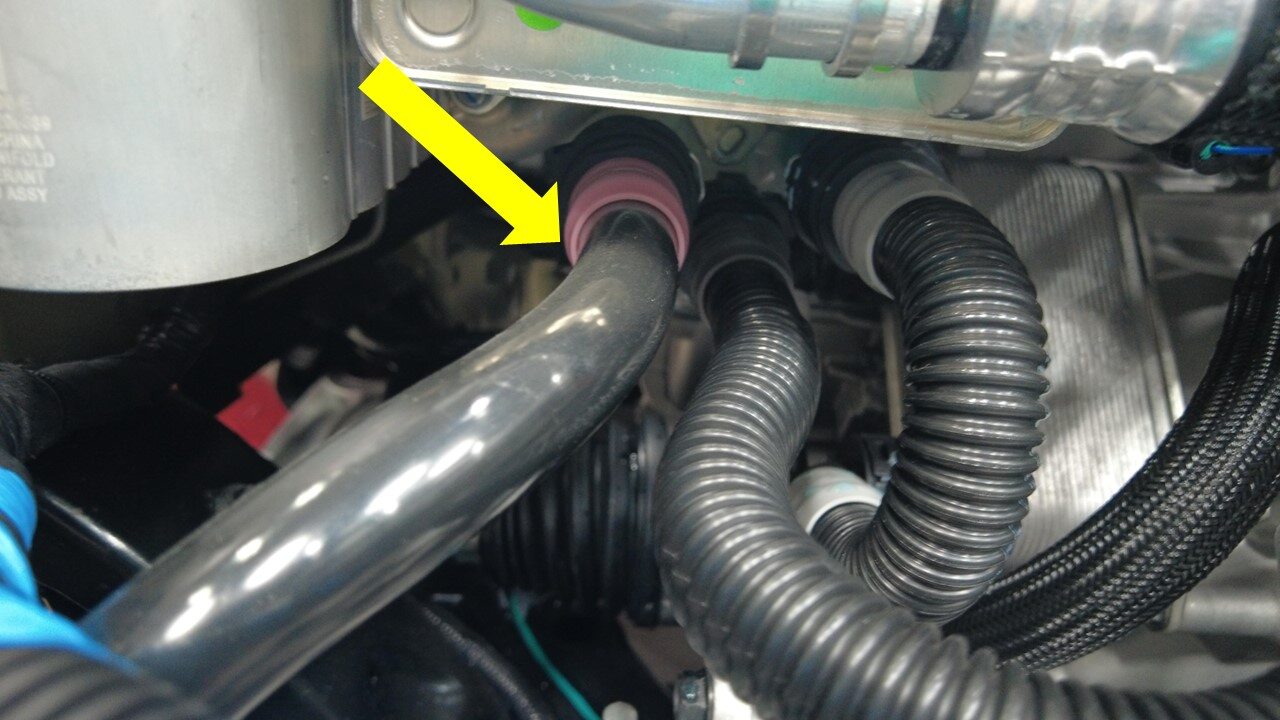

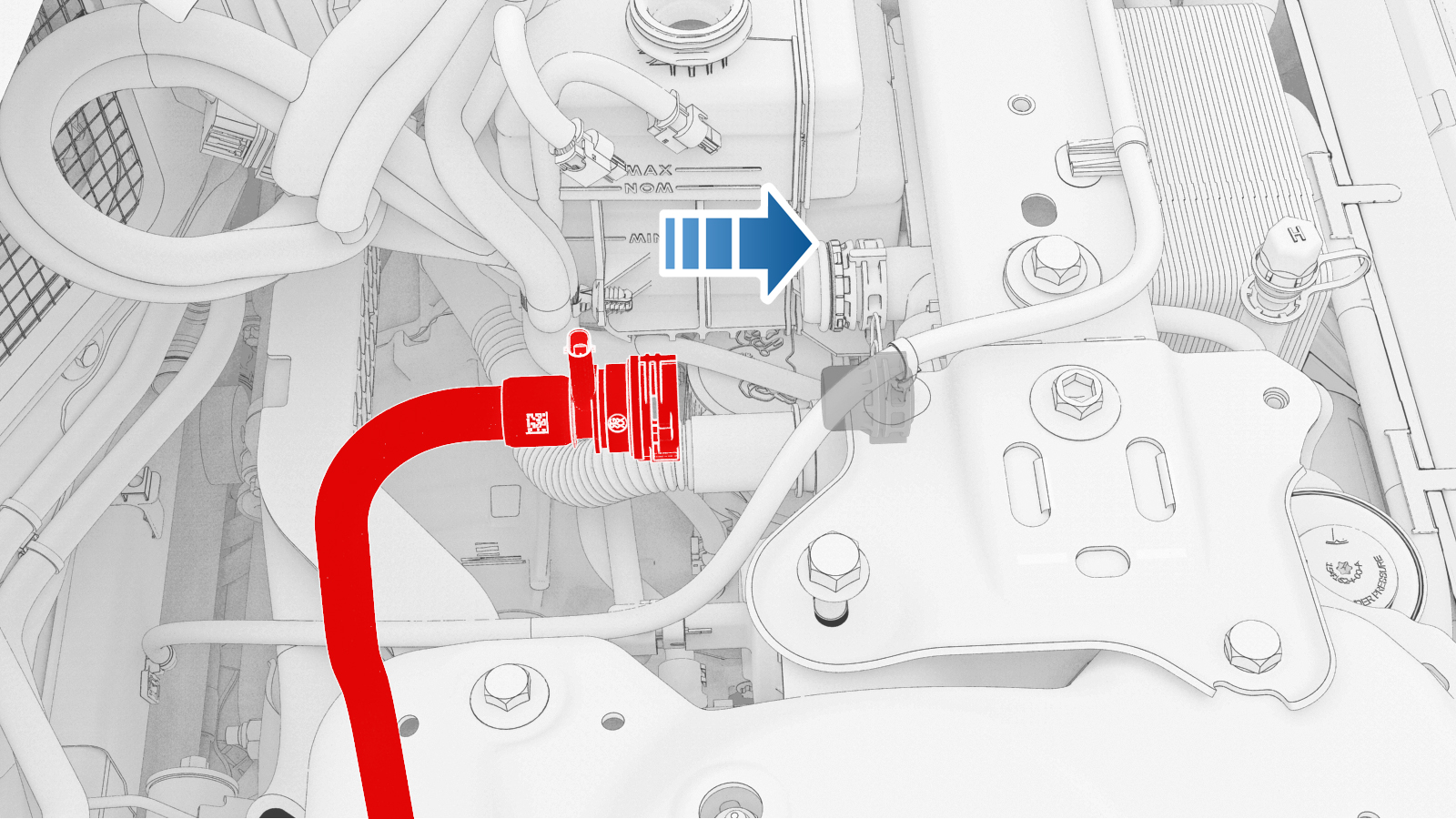

  14. 将动力总成旁通软管、散热器出口软管以及散热器进口软管从超级歧管上断开，然后堵住所有管件接头（如有必要）。

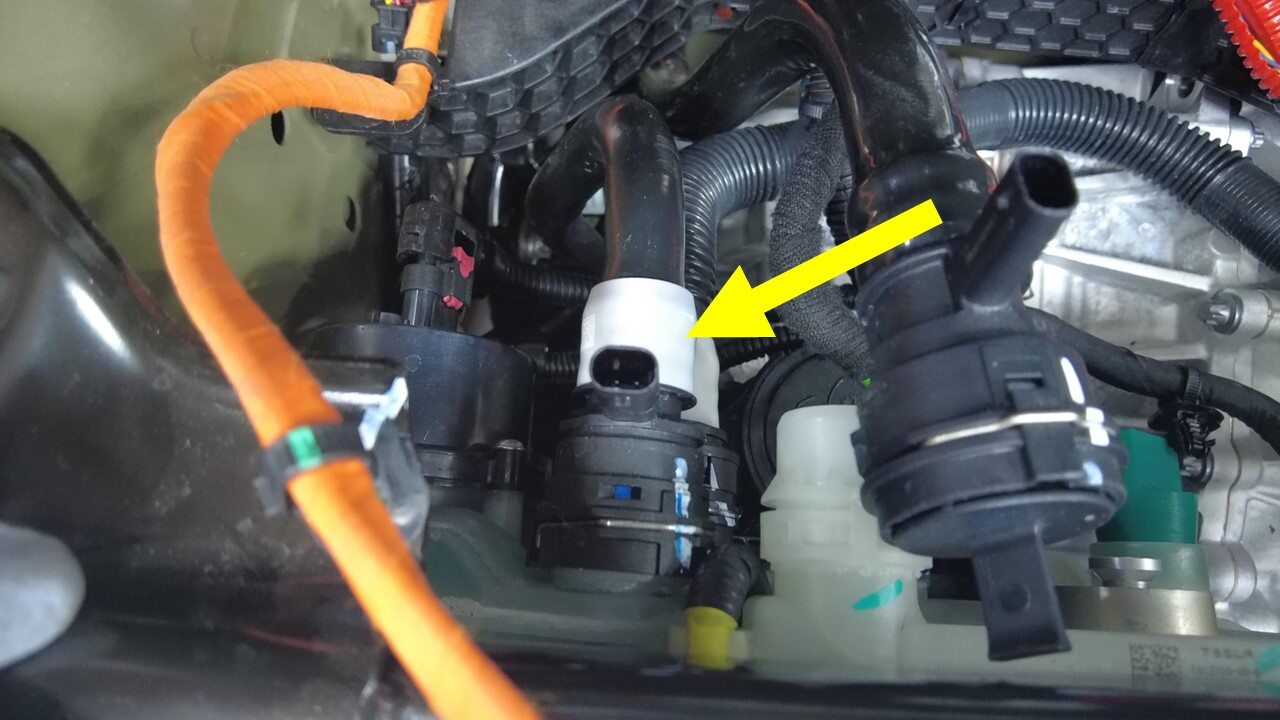

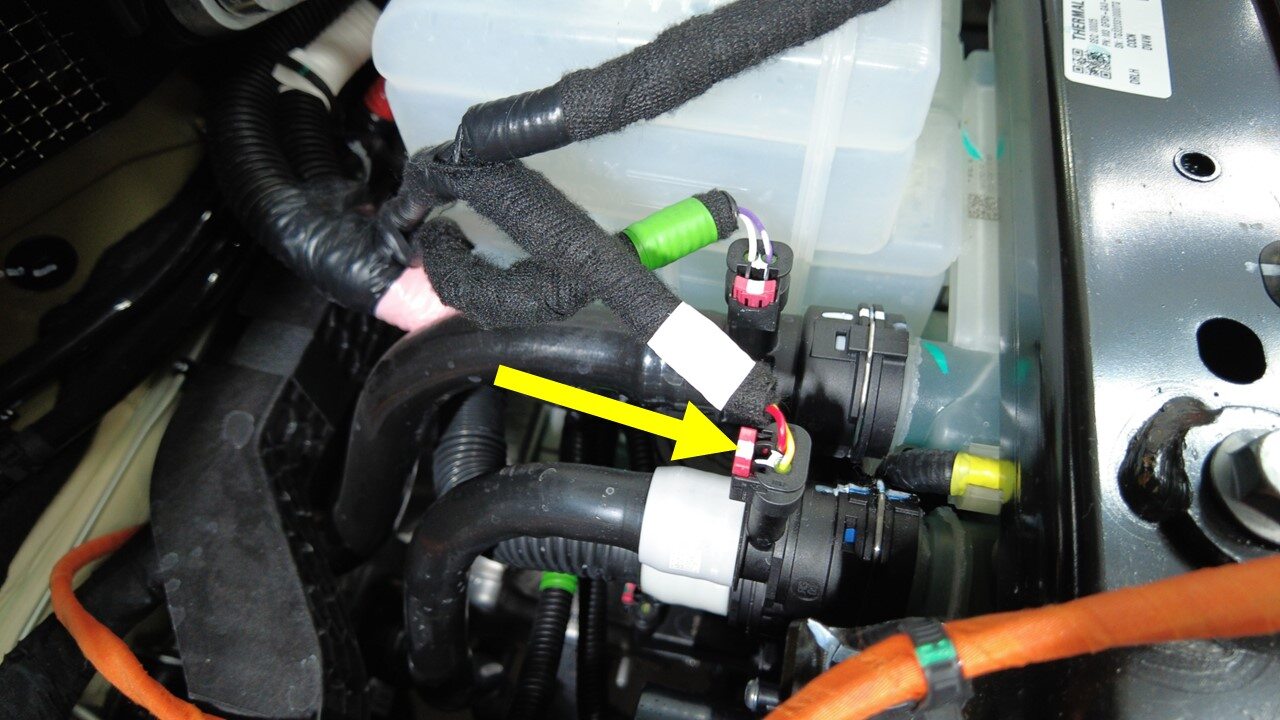

  15. 断开冷却器至电池软管以及动力总成供给软管上的传感器连接器（2 个）。
    注

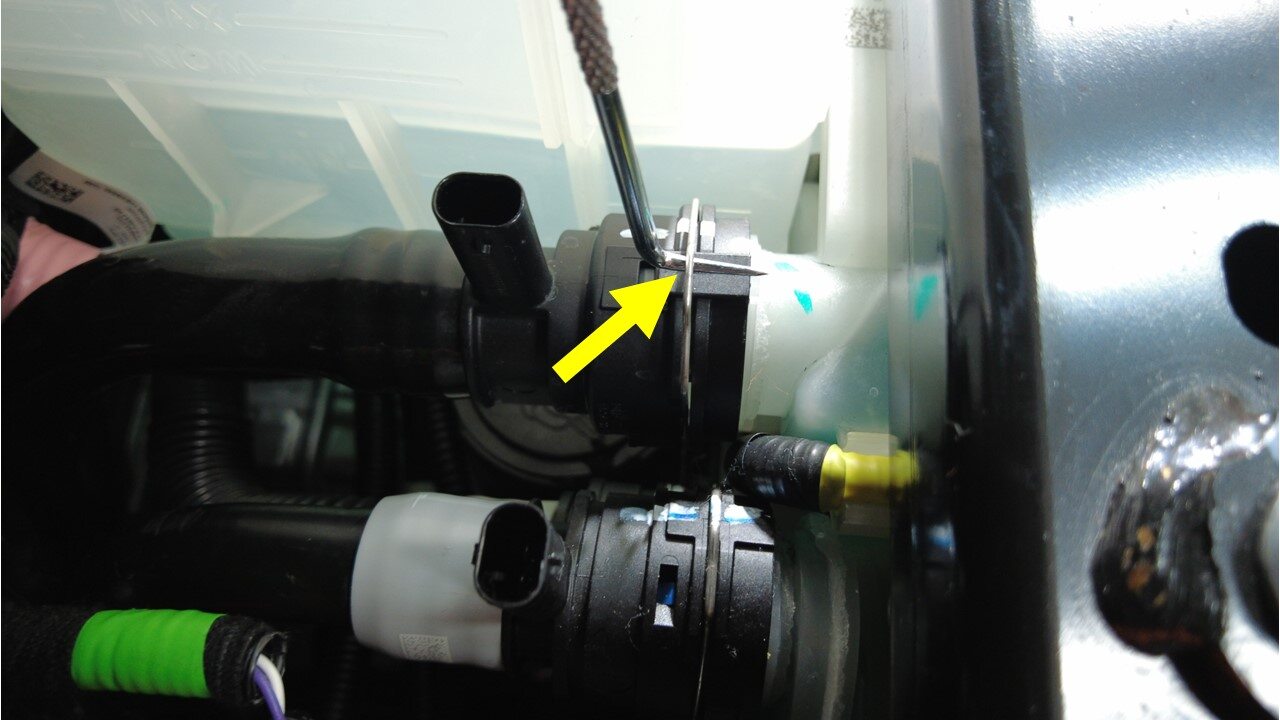

    请勿向下按压红色锁片。拉动红色锁片进行解锁，然后再次拉动以松开连接器。

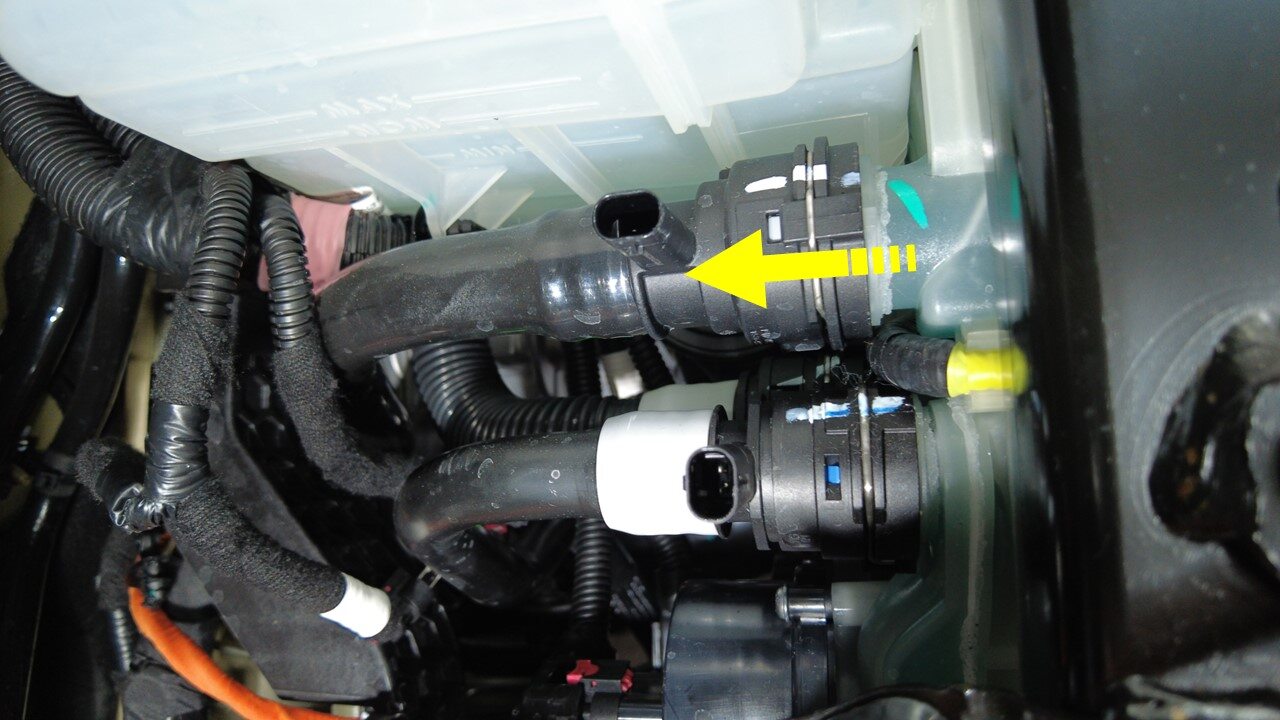

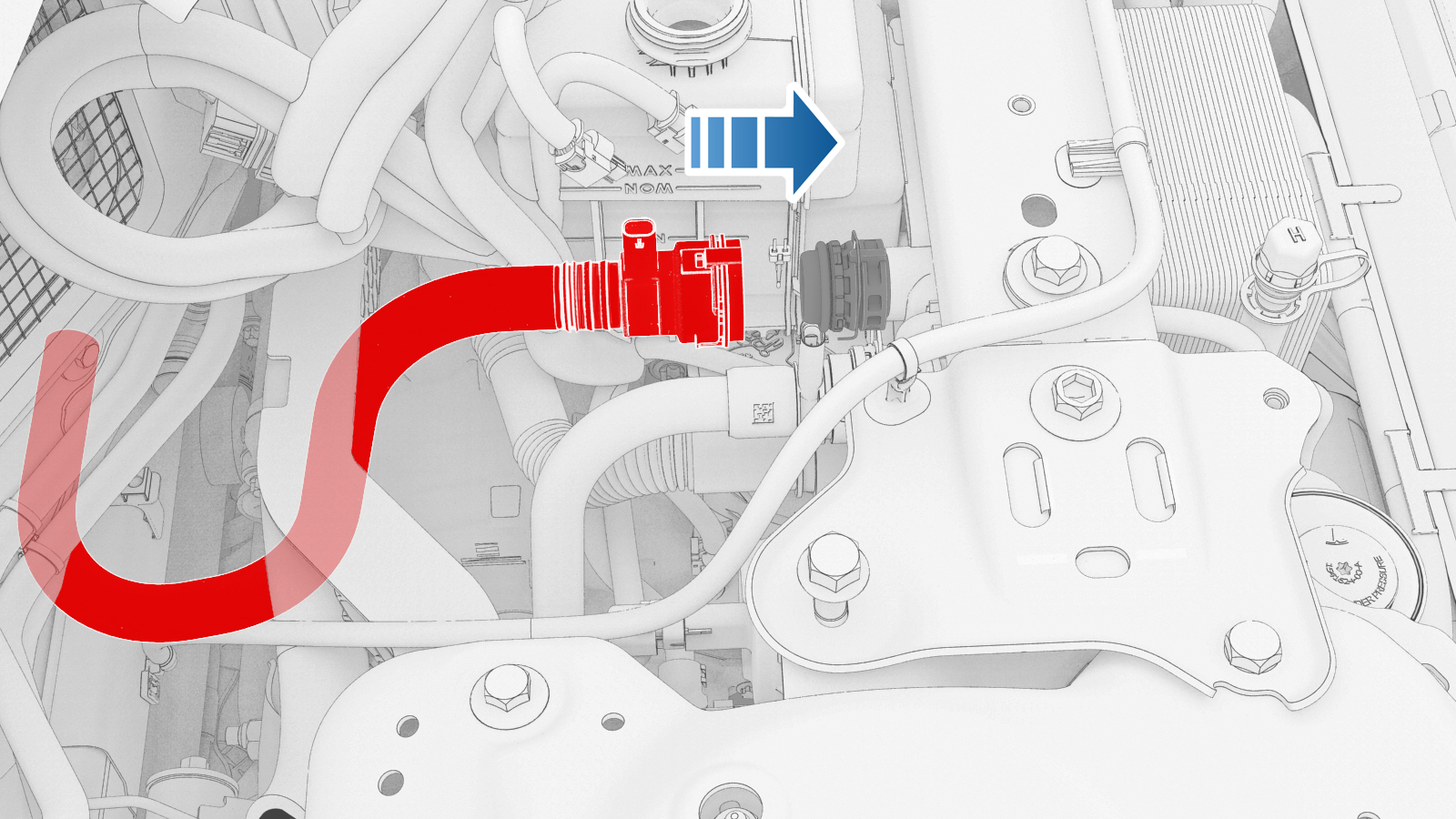

  16. 将冷却器至电池软管、动力总成供给软管以及高压电池回路软管从超级歧管上断开，然后堵住所有管件接头，越快越好，以免冷却液流失。
    注
    如果冷却液流失量超过 1 升，则需要进行真空加注。

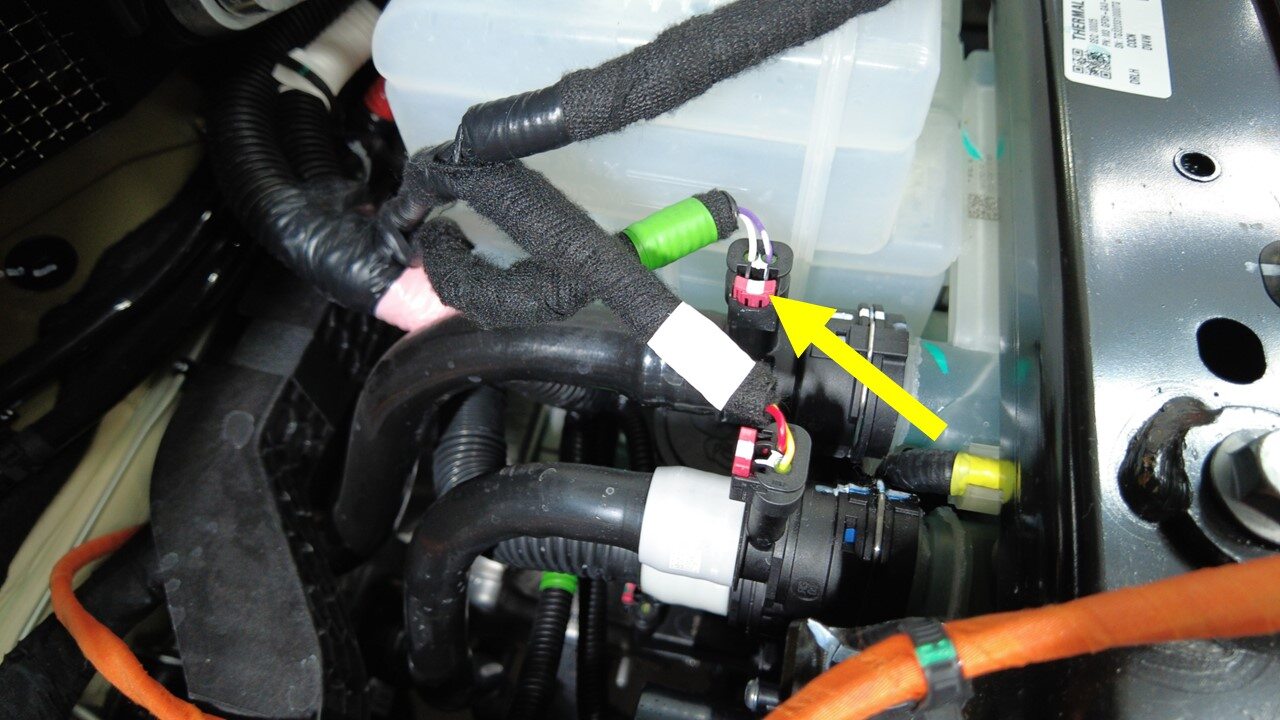

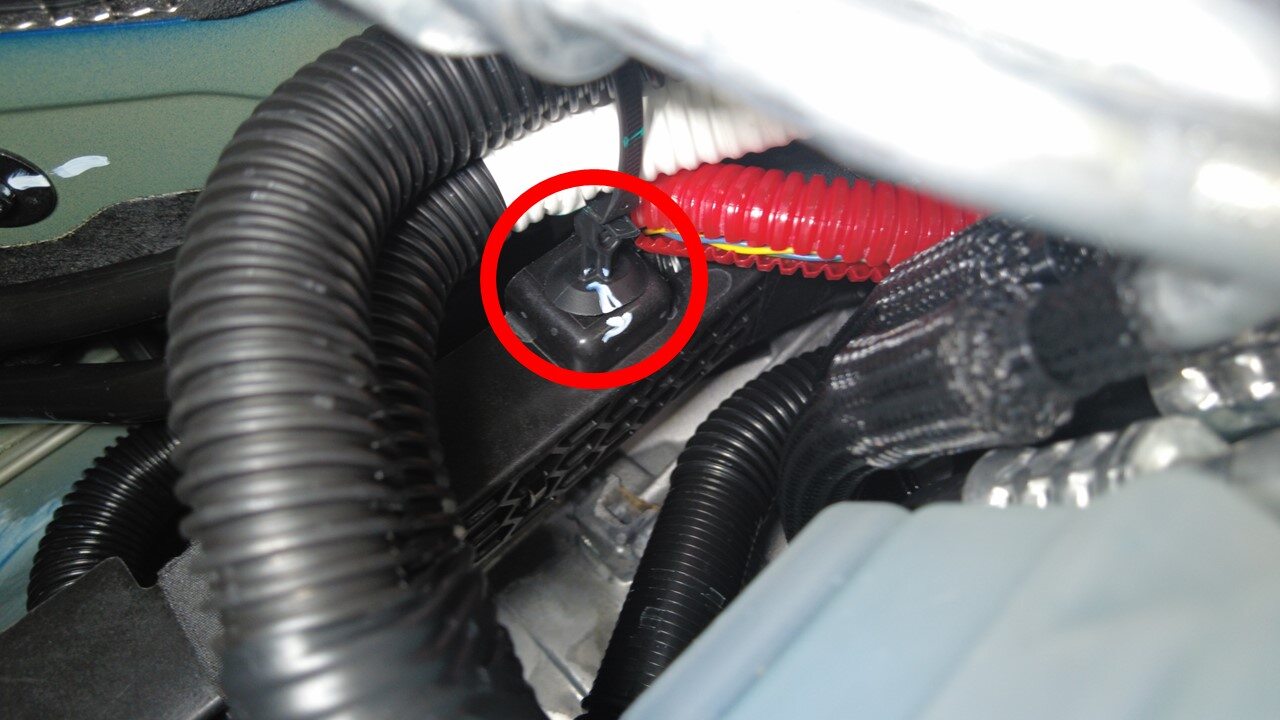

  17. 下压并旋转锁片，以松开将温度系统次级线束固定到前控制器的连接器。
  18. 拆卸将温度系统次级总成线束固定到前部线束导件盖的卡子。

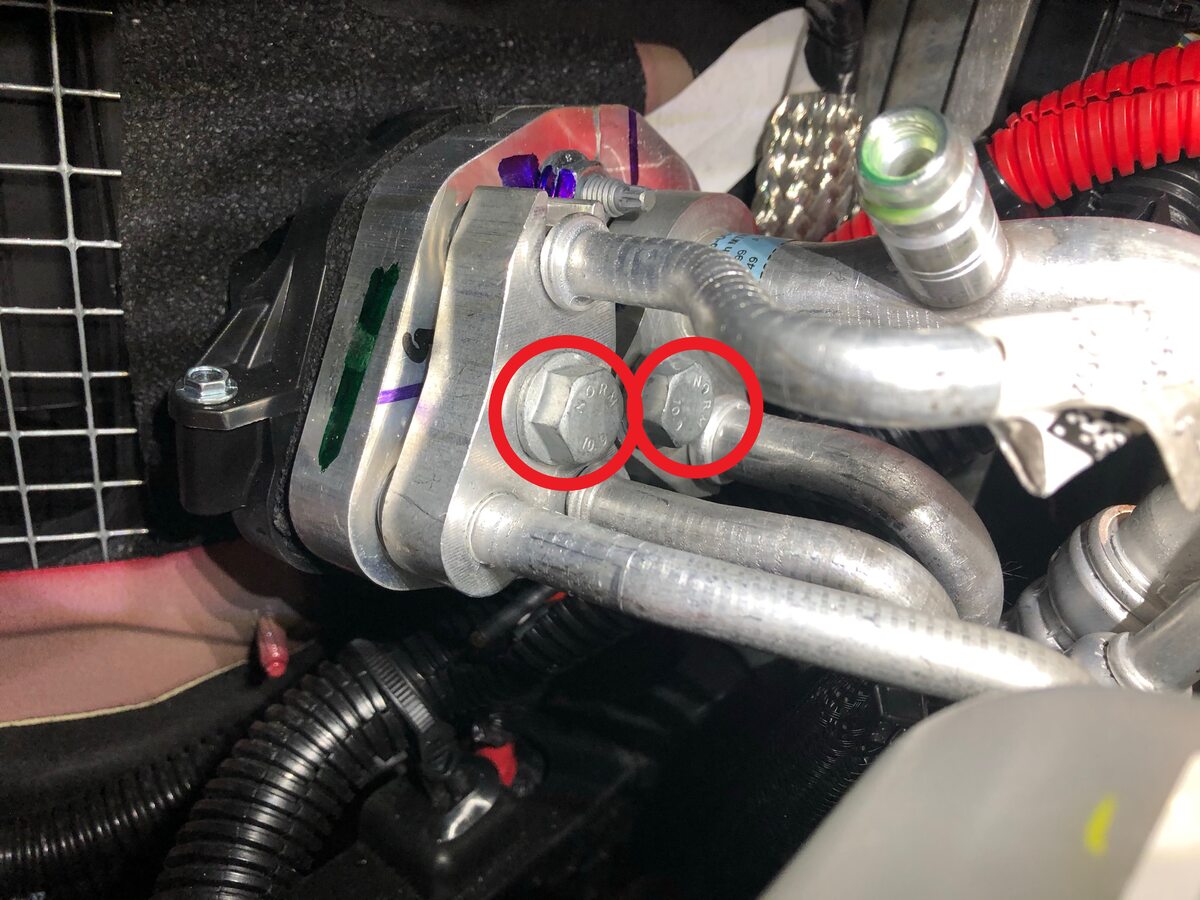

  19. 拆卸将超级歧管至空调管路总成固定到 HVAC 总成的螺栓（2 个）。
    提示
    推荐使用以下工具
    • 6 英寸加长件
    • 无绳棘轮/冲击钻
    • 13 mm 套筒
    • 回旋头棘轮/回旋头扭矩扳手

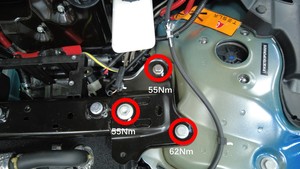

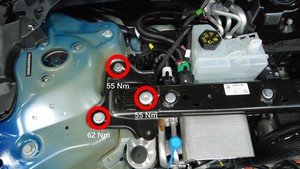

  20. 拆卸减震塔支架两侧螺栓（6 个）。
    提示
    推荐使用以下工具
    • 15 毫米深套筒
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手

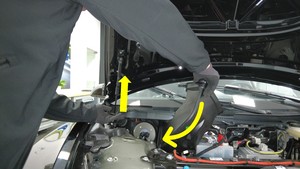

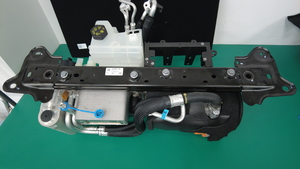

  21. 在协助下，拆卸温度系统横梁总成。
  22. 拆下前副车架。请参阅 前副车架总成 ((拆卸和更换))。

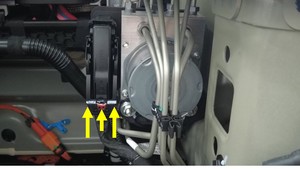

  23. 松开将冷却器固定到电池软管的卡子（5 个），然后将电池软管从车辆上取下。
    注
    如有必要，可以轻轻移动软管，将其与周围物体分离。
  24. 将车辆降至适宜的作业高度，然后将举升机置于锁止位。
  25. 在车辆下方放置一个液体收集器。

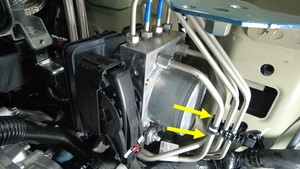

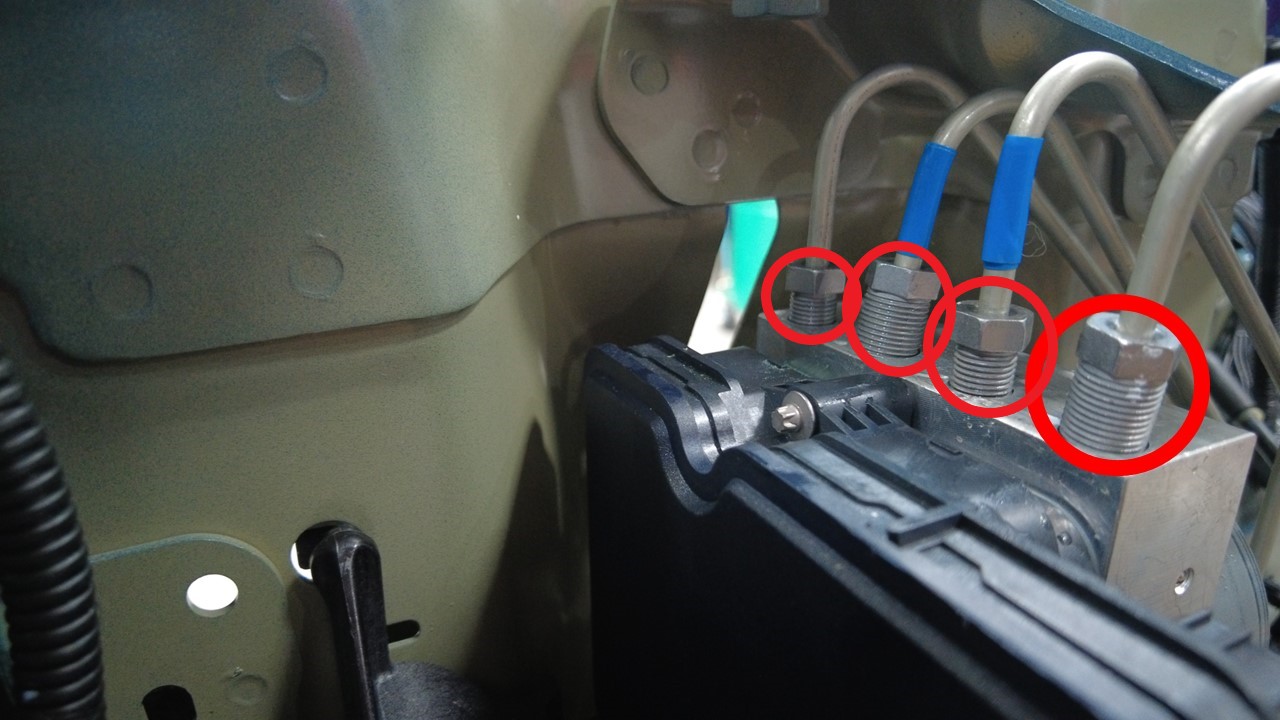

  26. 拆卸将制动管路固定到液压控制单元的螺母（4 个）。
    提示
    推荐使用以下工具
    • 12 毫米套筒

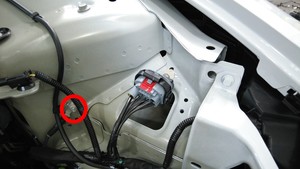

    • 棘轮/扭矩扳手
    • 1/4 英寸至 3/8 英寸适配器
  27. 将左前和右前制动管路管束从前纵梁区周围的管束夹上松开。

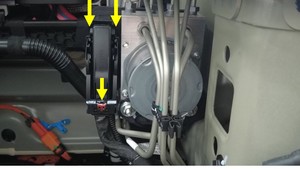

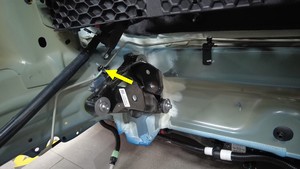

  28. 松开锁片，然后向上拉动液压控制单元连接器，将其断开。
  29. 松开用于紧固清洗器软管的卡子，然后将清洗器软管从左侧车架纵梁区拆下。

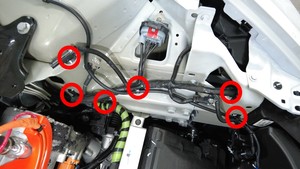

  30. 松开左前车架纵梁区的前部线束夹（6 个）。
  31. 拆卸用于紧固前部线束接地端子的螺栓，然后将制动管路从主缸控制单元上拆下。
    • 如果螺栓为自攻型三角螺栓 (1128269-00-A)，请弃置。
    • 如果螺栓为常规螺栓 (1447438-00-A)，请将其置于一旁以备再次使用。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
    • 棘轮/扭矩扳手
    • 2 英寸加长件
  32. 将车辆举升到适宜的作业高度，然后将举升机降至锁止位。
    警告

    务必在听到两侧的锁发出清晰的锁止声之后再降下，否则车辆可能会发生侧倾。

    确保车门周围无其他物体。

  33. 在左前制动软管区域下方放置机油排放容器。
  34. 拆下将左前制动管路固定到左前制动软管的螺母。
    提示
    推荐使用以下工具
    • 12 毫米套筒
    • 棘轮/扭矩扳手
    • 1/4 英寸至 3/8 英寸适配器

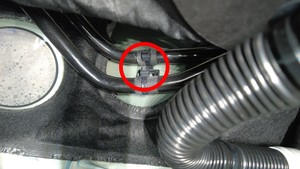

  35. 松开左前制动管路夹。

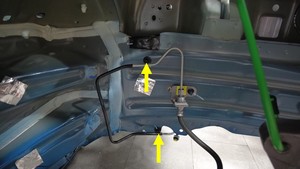

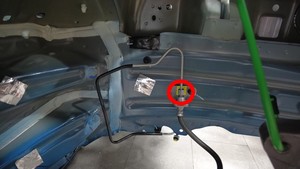

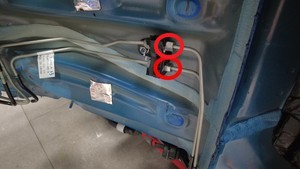

  36. 拆卸将制动管路底部和顶部边缘固定到前制动管连接件上的螺母。
    提示
    推荐使用以下工具
    • 12 毫米套筒
    • 棘轮/扭矩扳手
    • 1/4 英寸至 3/8 英寸适配器

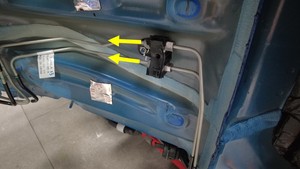

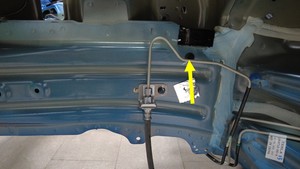

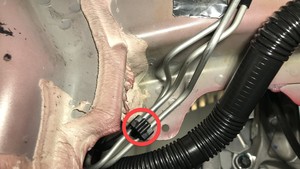

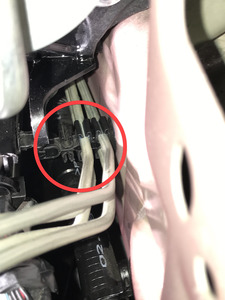

  37. 松开黑色夹子，然后将制动管路从左前连接件上松开。
  38. 重复第33步和第35步，完成车辆右侧相关操作。
  39. 取走车辆底部的机油排放容器。
  40. 完全升起车辆，然后将举升机降至锁止位。
    警告

    务必在听到两侧的锁发出清晰的锁止声之后再降下，否则车辆可能会发生侧倾。

    确保车门周围无其他物体。

  41. 松开将前制动管路管束固定到左侧车身纵梁区的卡子。

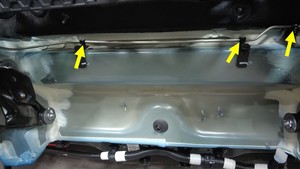

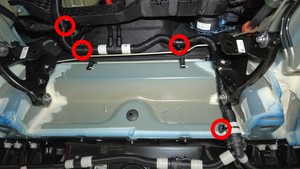

  42. 松开将右前制动管路固定到车辆的卡子（4 个），然后将前制动管路管束从车上拆下。

安装

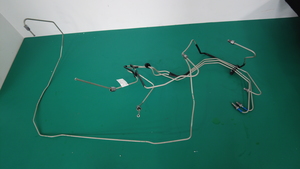

  1. 将右前制动管路从新的前制动管路管束上拆下。

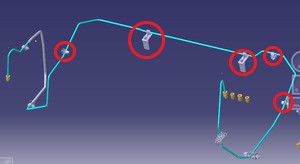

  2. 将右前制动管路穿过前副车架区域，拉至右前轮拱内衬区域，再拉至左侧车架纵梁区，然后紧固夹子（5 个）。
  3. 将前制动管路管束穿过左前轮拱内衬，拉至前副车架区域，再拉至左侧车架纵梁区，然后将夹子紧固到左侧车身纵梁区。
  4. 安装将右前制动管路固定到右前制动软管的螺母。
    16 Nm (11.8 lbs-ft)
    提示
    推荐使用以下工具
    • 12 毫米套筒
    • 棘轮/扭矩扳手
    • 1/4 英寸至 3/8 英寸适配器
  5. 紧固右前制动管路夹（2 个）。
  6. 安装将左前制动管路固定到左前制动软管的螺母。
    16 Nm (11.8 lbs-ft)
    提示
    推荐使用以下工具
    • 12 毫米套筒
    • 棘轮/扭矩扳手
    • 1/4 英寸至 3/8 英寸适配器
  7. 将制动管路（2 个）安装到左前连接件上，然后紧固黑色夹子。

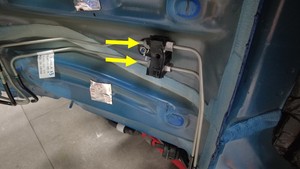

  8. 安装将制动管路管束底部和顶部边缘固定到前制动管连接件上的螺母。
    16 Nm (11.8 lbs-ft)
    提示
    推荐使用以下工具
    • 12 毫米套筒
    • 棘轮/扭矩扳手
    • 1/4 英寸至 3/8 英寸适配器
  9. 将车辆降至适宜的作业高度，然后将举升机置于锁止位。
  10. 将左前和右前制动管路管束安装到前纵梁区周围的管束夹上。
  11. 安装将制动管路固定到液压控制单元的螺母（4 个）。
    16 Nm (11.8 lbs-ft)
    提示
    推荐使用以下工具
    • 12 毫米套筒
    • 棘轮/扭矩扳手
    • 1/4 英寸至 3/8 英寸适配器
  12. 轻轻向下推动连接器，然后接合锁片，即可连接液压控制单元连接器。
  13. 紧固左前车架纵梁区周围的前部线束夹（6 个）。
  14. 紧固将清洗器软管固定到左前车架纵梁区的卡子。
  15. 安装用于紧固前部线束接地端子的螺栓。
    8 Nm (5.9 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
    • 棘轮/扭矩扳手
    • 2 英寸加长件
  16. 完全升起车辆，然后将举升机降至锁止位。
    警告

    务必在听到两侧的锁发出清晰的锁止声之后再降下，否则车辆可能会发生侧倾。

    确保车门周围无其他物体。

  17. 正确放置将冷却器固定到电池上的软管，然后安装卡子（5 个）以紧固软管。
    注
    如有必要，可以轻轻移动软管，将其与周围物体分离。
  18. 安装前副车架。请参阅 前副车架总成 ((拆卸和更换))。
    注
    将中间轴安装到转向机后停止操作，转至当前程序，开始执行下一步骤。
  19. 在协助下，将温度系统横梁总成正确安装到车辆上。
  20. 安装减震塔支架两侧螺栓（6 个）。
    55 Nm (40.6 lbs-ft)
    62 Nm (45.7 lbs-ft)
    提示
    推荐使用以下工具
    • 15 毫米深套筒
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手
  21. 安装将超级歧管至空调管路总成固定到 HVAC 总成的螺栓（2 个）。
    22 Nm (16.2 lbs-ft)
    提示
    推荐使用以下工具
    • 6 英寸加长件
    • 无绳棘轮/冲击钻
    • 13 mm 套筒
    • 回旋头棘轮/回旋头扭矩扳手

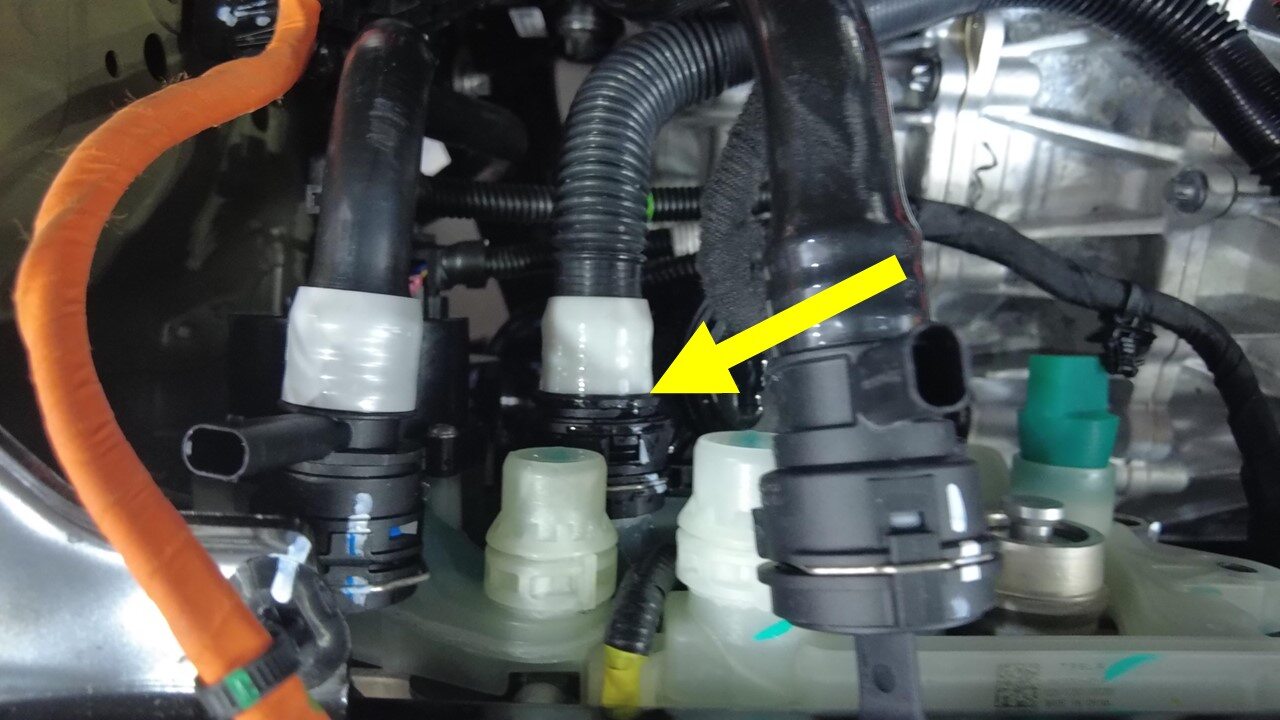

  22. 拆卸管件接头上的堵头，然后将散热器进口软管、散热器出口软管以及动力总成旁通软管连接到超级歧管上。
    注

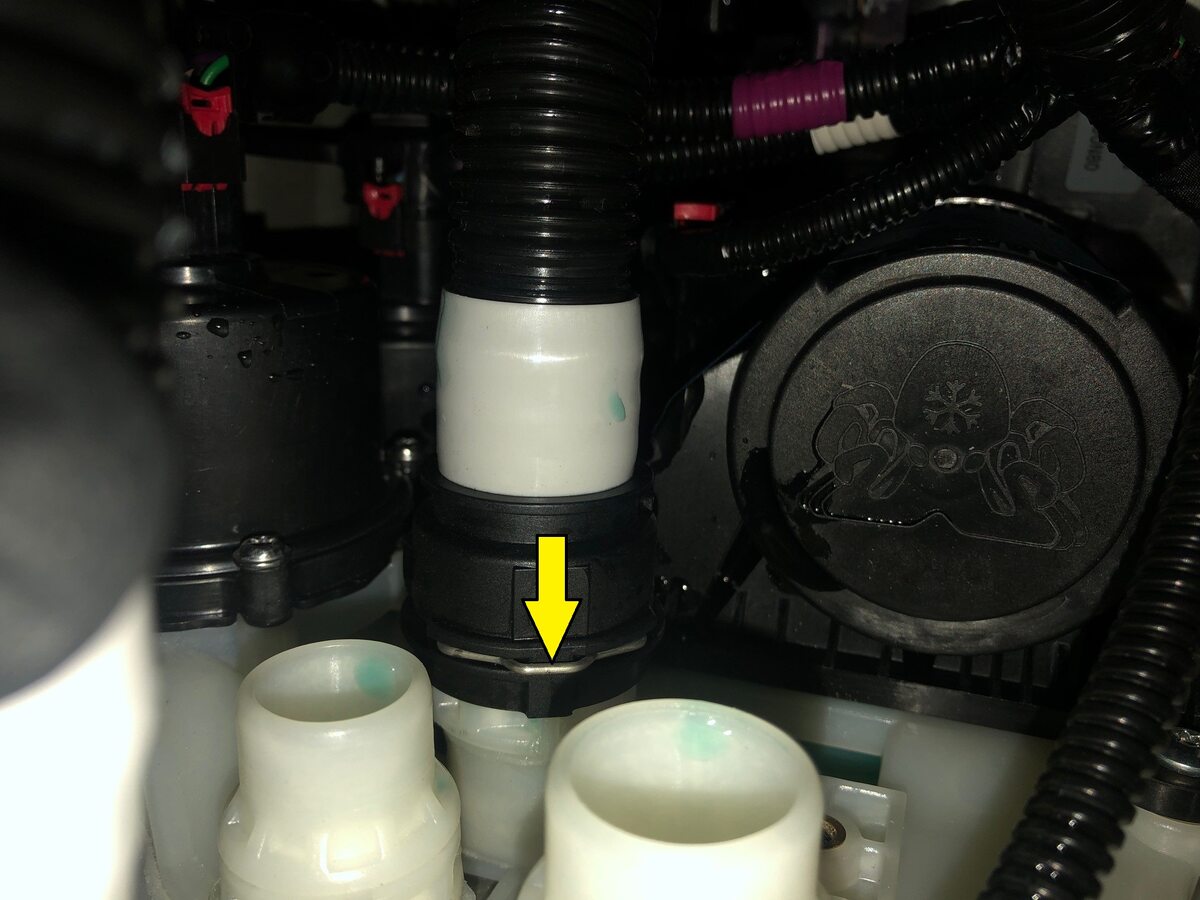

    执行推拉推测试，确保软管完全紧固。
  23. 安装将温度系统次级总成线束固定到前部线束导件盖的卡子。

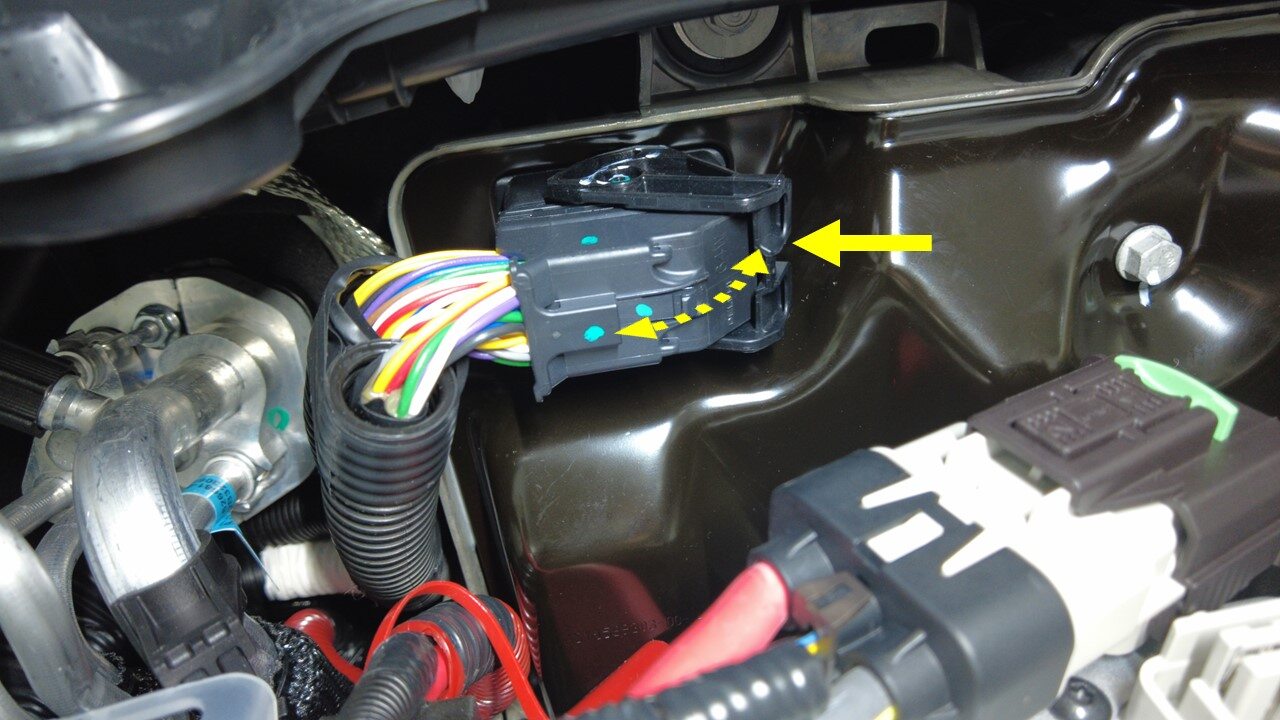

  24. 连接将温度系统次级线束固定到前控制器的连接器，然后旋转锁片直至其紧固到位。
  25. 拆卸管件接头上的堵头，然后将高压电池回路软管、动力总成供给软管以及冷却器至电池软管连接到超级歧管上。
    注
    执行推拉推测试，确保软管完全紧固。
  26. 接合锁片以连接冷却器至电池软管以及动力总成供给软管上的连接器。
    注
    线束和冷却液软管均标有颜色。匹配线束颜色与冷却液软管颜色。
  27. 如有必要，移动螺柱（2 个）并抬起前围篦板，以便安装新鲜空气进气总成。
  28. 安装压缩机支架。请参阅 支架总成 - 空调压缩机 ((拆卸和更换))。
    注
    请勿在此时安装前备箱储物单元。
  29. 回收空调制冷剂。请参阅 空调制冷剂（回收和再充注） (Restore)。
    注
    继续此程序，同时回收制冷剂。
  30. 执行冷却系统真空重新加注程序。请参阅 冷却系统 - 真空再充注 (Test/Adjust)。
  31. 将空调软管从车辆上拆下，然后将盖帽安装到各空调端口。
  32. 对四个制动钳执行排放操作。请参阅 制动液排放/冲洗 (Maintenance)。
  33. 安装前备箱储物单元请参阅 前备箱总成 ((拆卸和更换))。
  34. 安装第二排座椅座垫。请参阅 坐垫 - 第二排座椅 ((拆卸和更换))。
  35. 将举升臂从车辆下方移走。
