Glove Box (Model 3 Standard) ((拆卸和更换))

校正代码 14050106302 FRT 0.36 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 断开低压电池电源。请参阅 低压电源 - 锂离子（断开和连接）。
  2. 拆卸副驾位脚部空间盖板。请参阅 脚部空间盖板总成 - 副驾位 ((拆卸和更换))。
  3. 仅适用于北美车辆：拆卸副驾位膝部气囊。请参阅 膝部气囊 - 右侧 ((拆卸和更换))。
  4. 拆下右侧仪表板端盖。请参阅 端盖 - 仪表板 - 左侧 ((拆卸和更换))。
  5. 松开将副驾位脚部空间风管固定到仪表板的树形头卡子（2 个）。

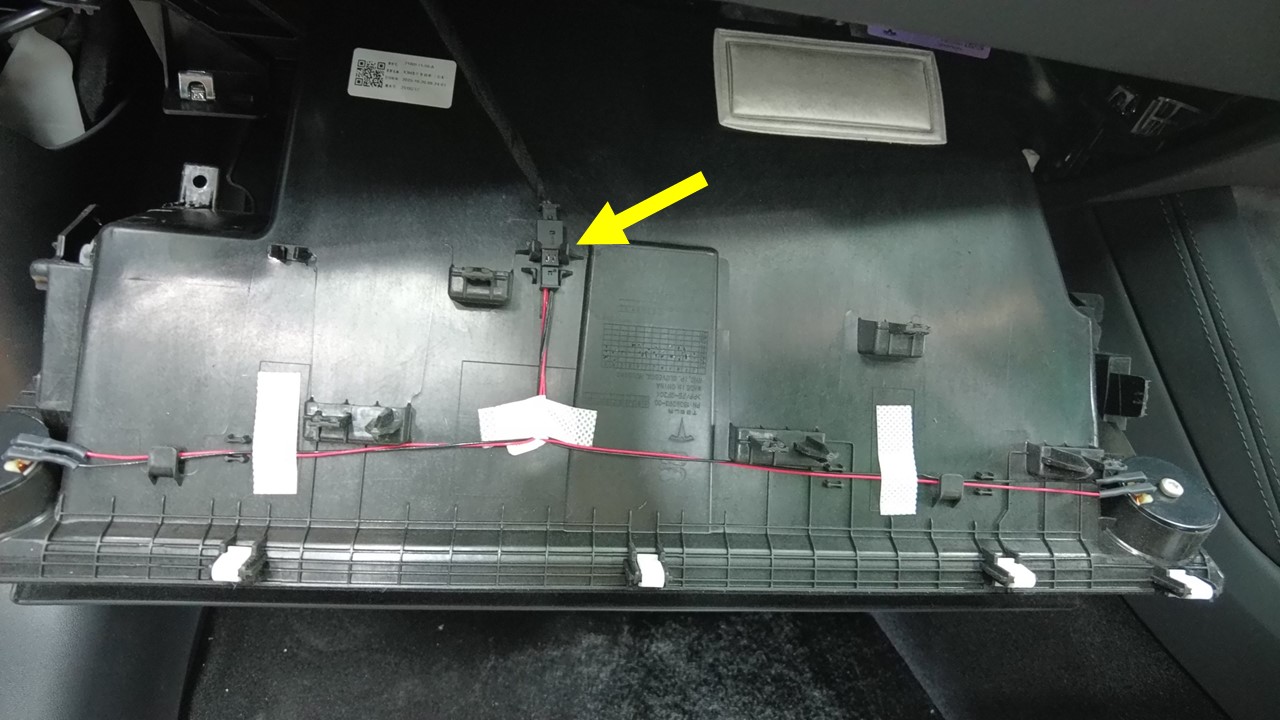

  6. 将手套箱 USB 连接器从车载电脑上断开。
  7. 拆下将手套箱固定到仪表板支架的螺钉（4 个）。
    提示
    推荐使用以下工具
    提示
    推荐使用以下工具
    • 梅花 T20 套筒
  8. 在触摸屏上，点击Controls > Glovebox以打开手套箱。

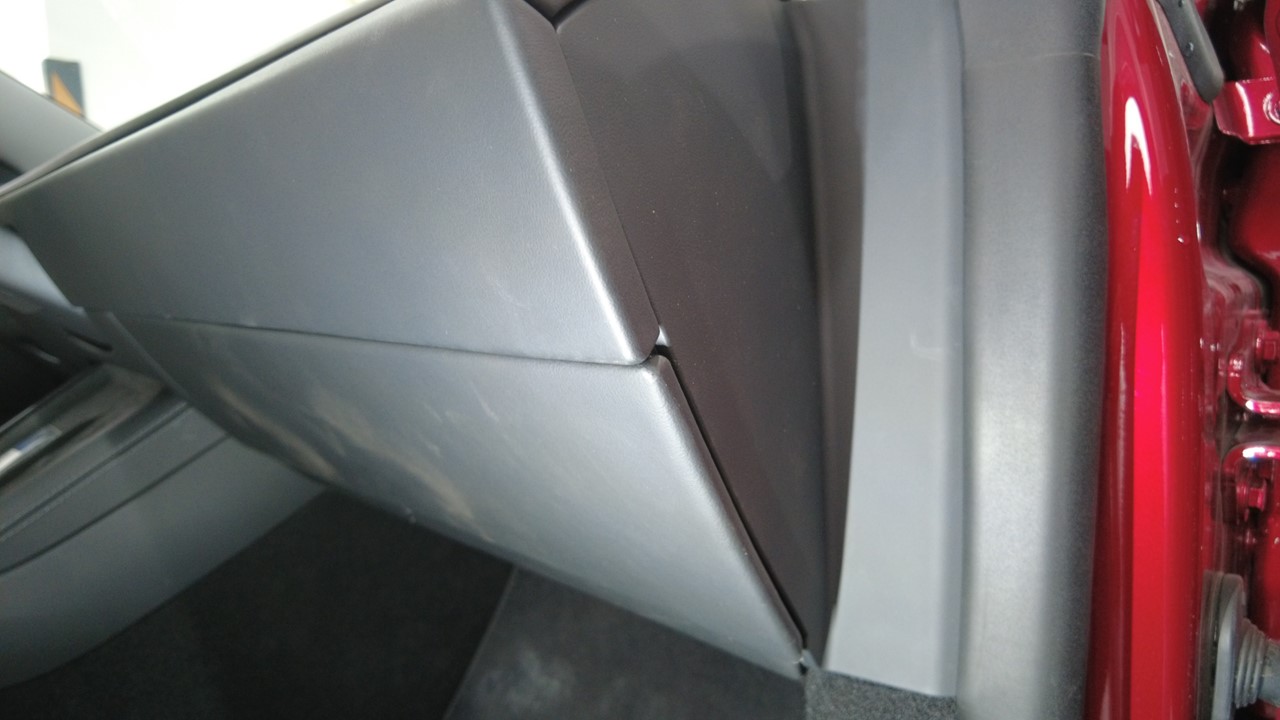

  9. 松开将手套箱固定到仪表板支架的卡子（10 个），定位销（3 个）和固定销。
    警告
    谨慎操作，以免损坏手套箱两侧的 2 个电磁开关。
    注
    卡子固定得很牢固。注意请勿损坏皮质表面。
    注
    更换任何受损的卡子。
    1. 松开手套箱底部的卡子（2 个）。
    2. 将手套箱从内侧往外拉动，使其从固定点松开。
    3. 松开内侧后，使用撬具小心地松开用于固定手套箱的剩余卡子。

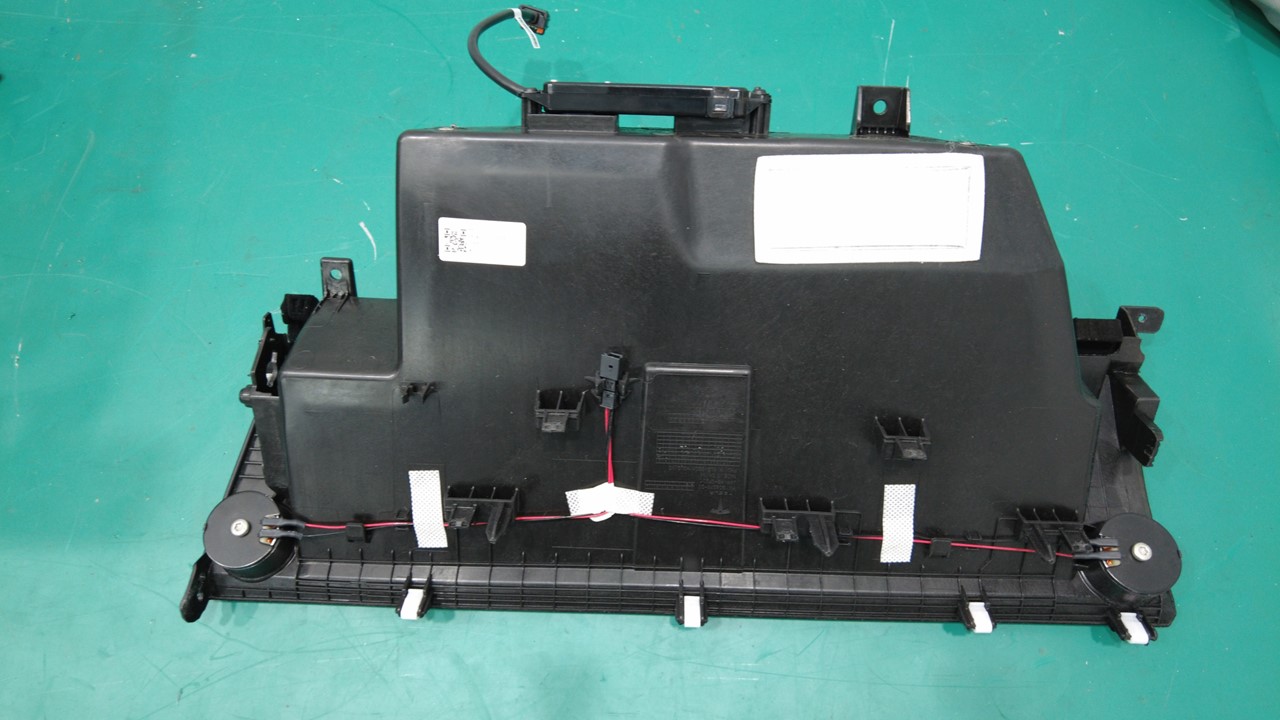

  10. 断开手套箱上的电气连接器，然后将手套箱从车辆上拆下。

安装

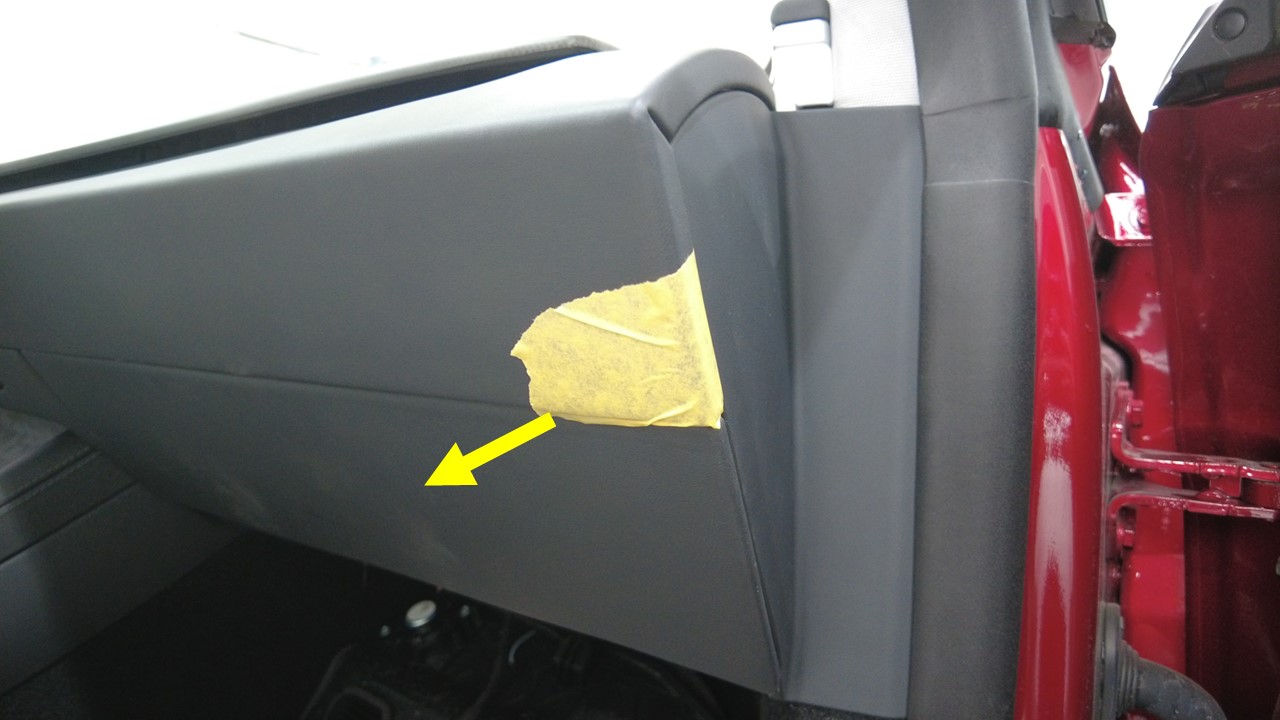

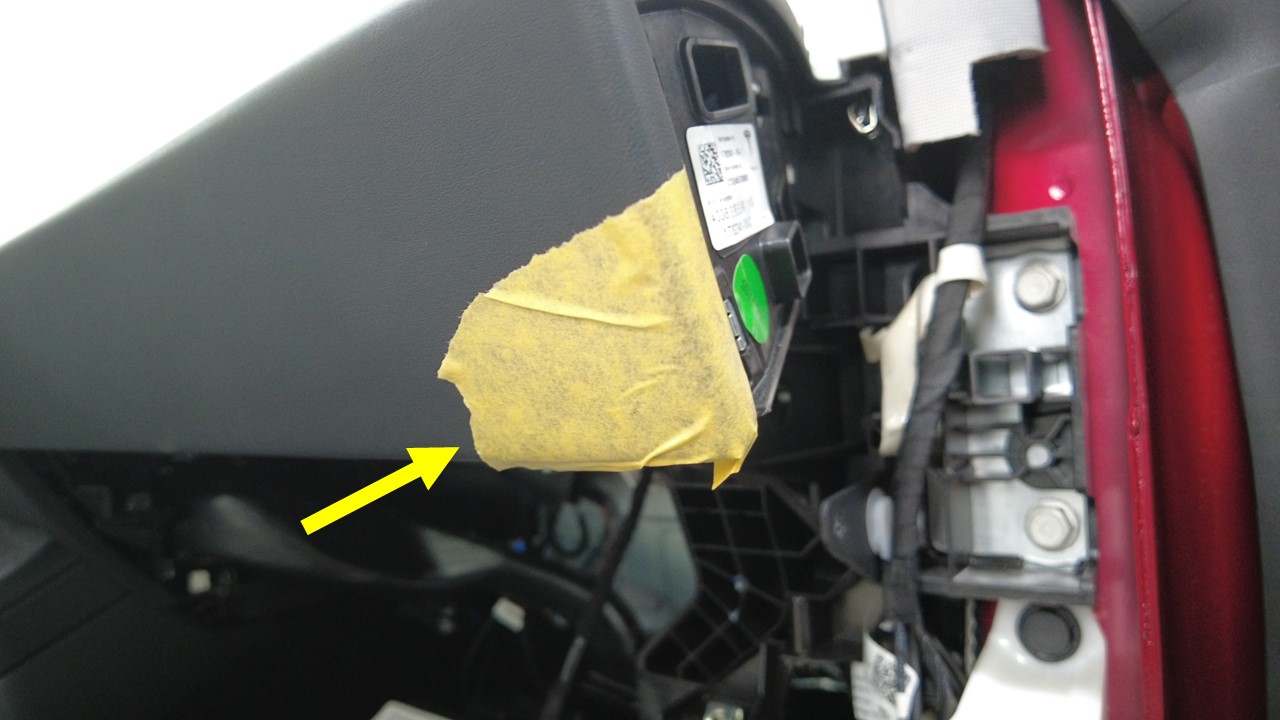

  1. 使用胶带缠绕仪表板上饰板下部，以防损坏或刮伤。
  2. 将电气连接器连接到手套箱。
  3. 紧固将手套箱固定到仪表板支架的卡子（10 个）、定位销（3 个）和固定销。
    注
    更换所有受损的卡子。
  4. 安装将手套箱固定到仪表板支架的螺钉（4 个）。
    2.3 Nm (1.7 lbs-ft)
    提示
    推荐使用以下工具
    • 梅花 T20 套筒
  5. 将手套箱 USB 连接器与车载电脑相连。
  6. 紧固将副驾位脚部空间风管固定到仪表板的树形头卡子（2 个）。
  7. 仅适用于北美车辆：安装副驾位膝部气囊请参阅 膝部气囊 - 右侧 ((拆卸和更换))。
  8. 安装副驾位脚部空间盖板。请参阅 脚部空间盖板总成 - 副驾位 ((拆卸和更换))。
  9. 安装右侧仪表板端盖。请参阅 端盖 - 仪表板 - 左侧 ((拆卸和更换))。
  10. 揭下缠绕在仪表板上饰板上的胶带，确认饰板未受损。
  11. 连接低压电池电源。请参阅 低压电源 - 锂离子（断开和连接）。
