挡风玻璃总成（左驾驶） ((拆卸和更换))
校正代码
1020030112
FRT
2.10
注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-07-22: 添加了变更挡风玻璃配置的步骤。
- 2026-06-10: 添加了“结合使用电钻和 Spider 工具时，需将电钻调节钮设置到 1”的警告。
- 2025-05-13: 添加了设备零件号。
- 2025-03-26: 添加了“确保车辆停在平整地面上”的说明和注意事项。
- 2024-12-10: 添加了新的有关“安装前玻璃检查服务要求”的注意事项。
- 2024 年 1 月 18 日：添加了在安装程序结束后重新安装固件的步骤。
警告
安装新的玻璃部件（挡风玻璃、车顶、车门以及固定玻璃）前必须进行检查，以确保满足 Tesla 内部质量标准。开始本程序前请先执行安装前玻璃检查中所述检查。
注
确保车辆停在平整地面上。
设备：
- 1571168-00-A WRD Spider 3 玻璃拆卸套件
- 1126456-00-A 电动钻头
- 1588904-00-A 间隙和齐平度工具
- 1080593-00-A 填缝胶枪
拆卸
- 拆卸前备箱后部挡板。请参阅后裙板总成 - 后 ((拆卸和更换))。
- 拆卸驾驶室进气槽。请参阅新风槽总成 - HVAC ((拆卸和更换))。
- 拆下检修板。请参阅检修面板 - 前保险杠饰板 ((拆卸和更换))。
- 拆卸前备箱储物单元。请参阅前备箱总成 ((拆卸和更换))。
- 拆下左右雨刮器臂和雨刮器片。请参阅雨刮臂 - 驾驶位 ((拆卸和更换))。
- 拆下前备箱盖左右铰链盖。请参阅防护盖 - 前罩铰链 - 左侧 ((拆卸和更换))。
- 拆下左侧和右侧减震塔盖。请参阅减震塔罩 - 左侧 ((拆卸和安装))。
- 拆下前围篦板请参阅前挡风玻璃下饰板 - 总成 - 前 - 左侧 ((拆卸和更换))。
- 拆下左侧和右侧仪表板端盖。请参阅端盖 - 仪表板 - 左侧 ((拆卸和更换))。
- 拆下 A 柱左侧和右侧上部饰板。请参阅饰板 - 上 - A 柱 - 左侧 ((拆卸和更换))。
- 拆下左侧和右侧遮阳板。请参阅遮阳板总成 - 左侧 ((拆卸和更换))。
- 拆卸摄像头下盖。请参阅摄像头下部盖板 - 车内后视镜 ((拆卸和更换))。
- 拆卸后视镜。请参阅后视镜 - 车内 ((拆卸和更换))。
-
拆卸摄像头上盖。请参阅摄像头上部盖板 - 车内后视镜 ((拆卸和更换))。
注无需将内部摄像头从摄像头上盖上拆下。
- 拆下后视镜遮光板。请参阅前视摄像头遮光板 - 车内后视镜 ((拆卸和更换))。
- 拆下前置摄像头风扇。请参阅内部摄像头 - Nidec 三目摄像头风扇 - 3Y ((拆卸和更换))。
-

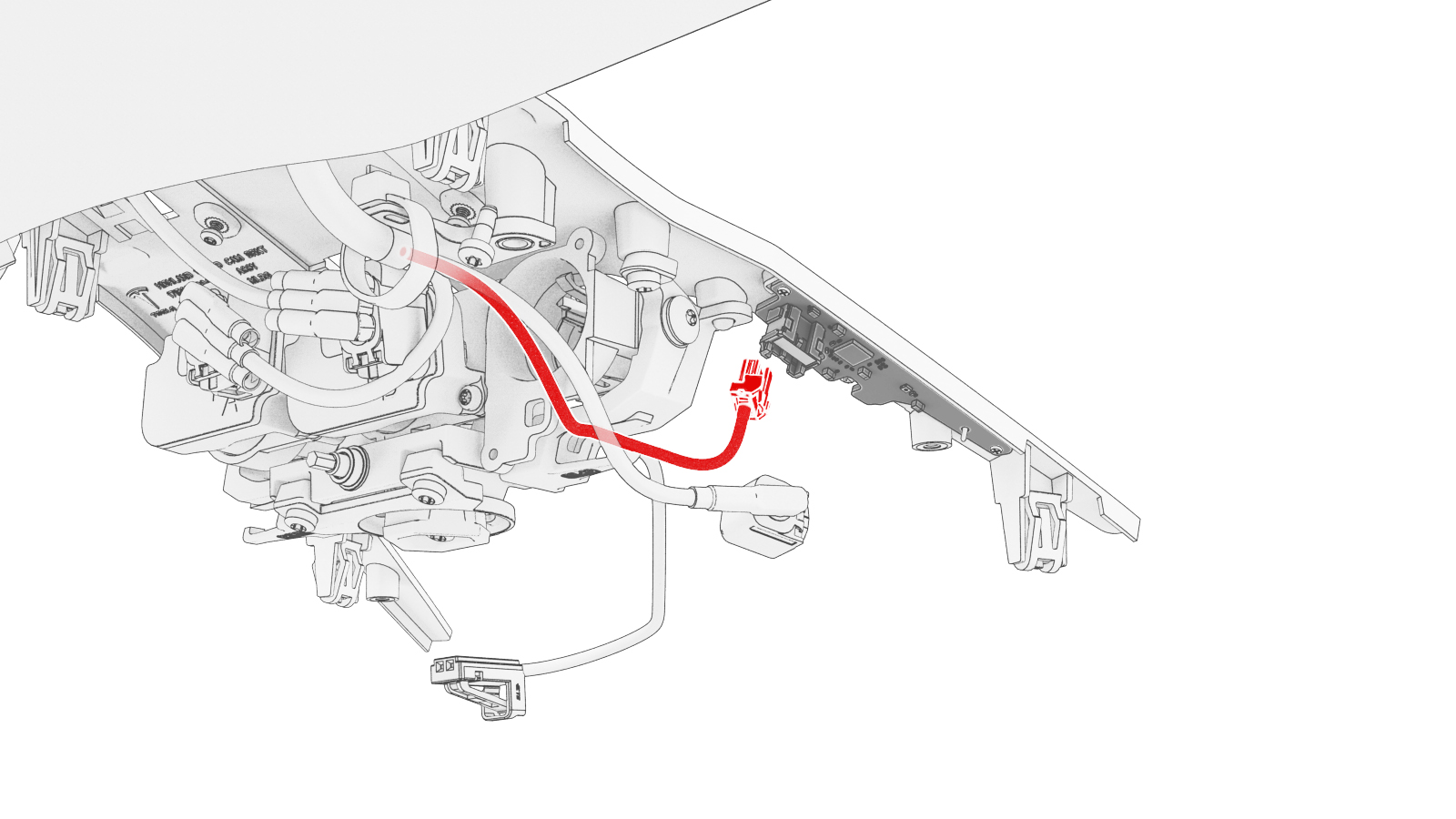

断开湿度和温度传感器电气连接器。
- 拆下前置双头摄像头。请参阅摄像头 - 前置 ((拆卸和更换))。
-

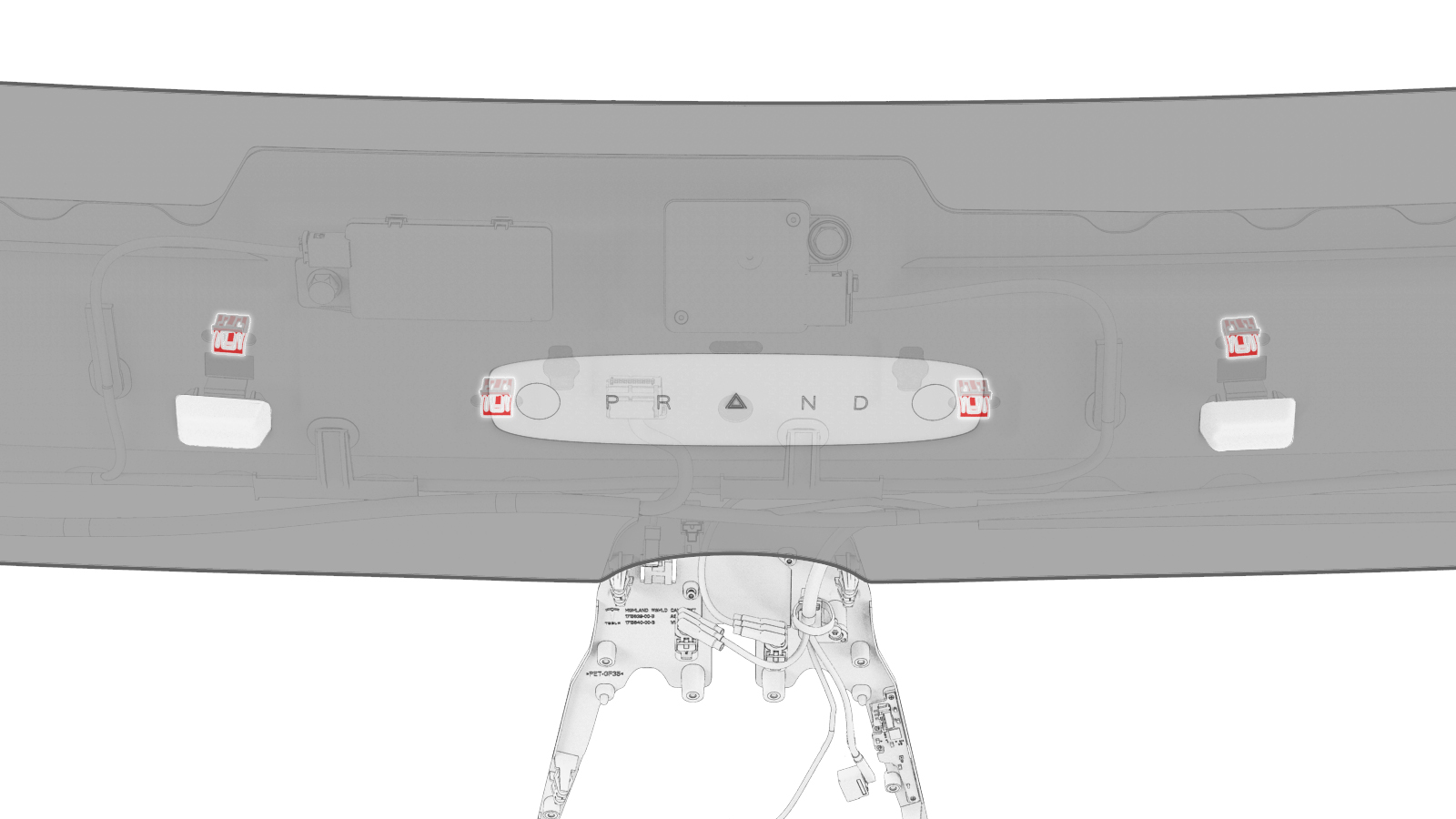

松开将顶篷前部固定到车身的卡子（4 个）和定位销，然后将顶篷前部与车身分离。
警告注意请勿弯曲顶篷。
-

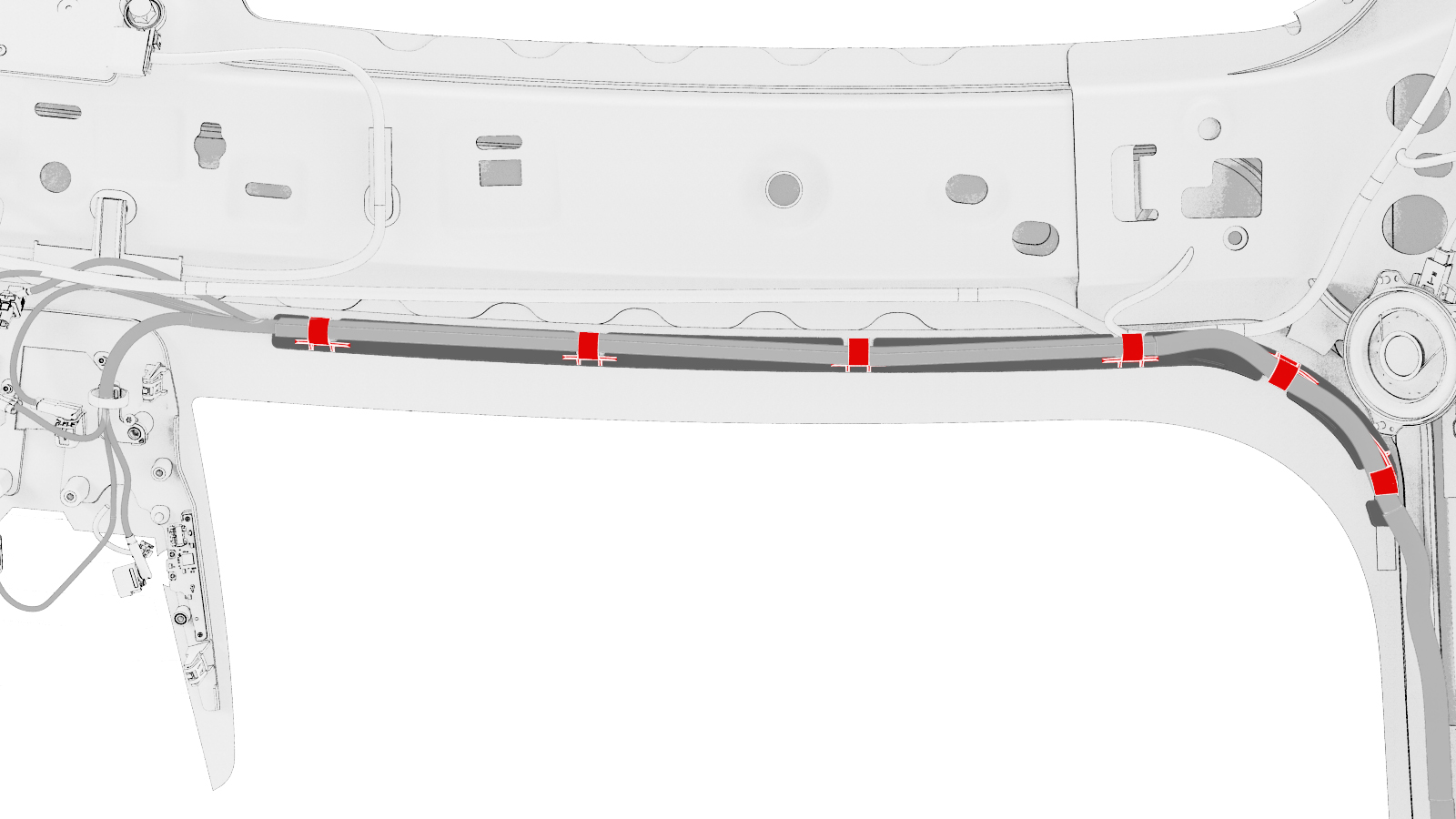

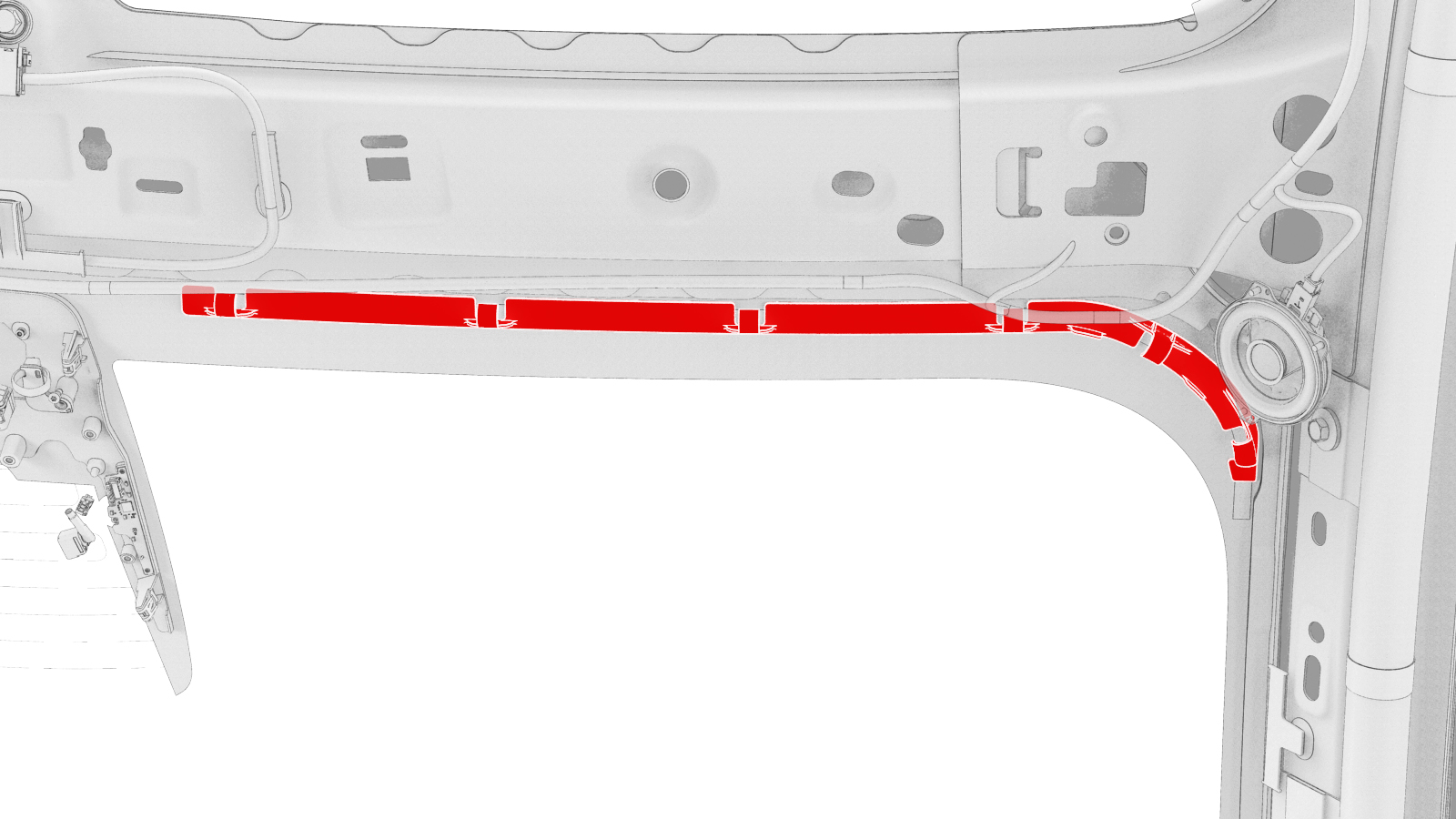

松开将挡风玻璃线束固定到挡风玻璃紧固件轨道支架的夹子（6 个）。
-
拆卸紧固件轨道。
-

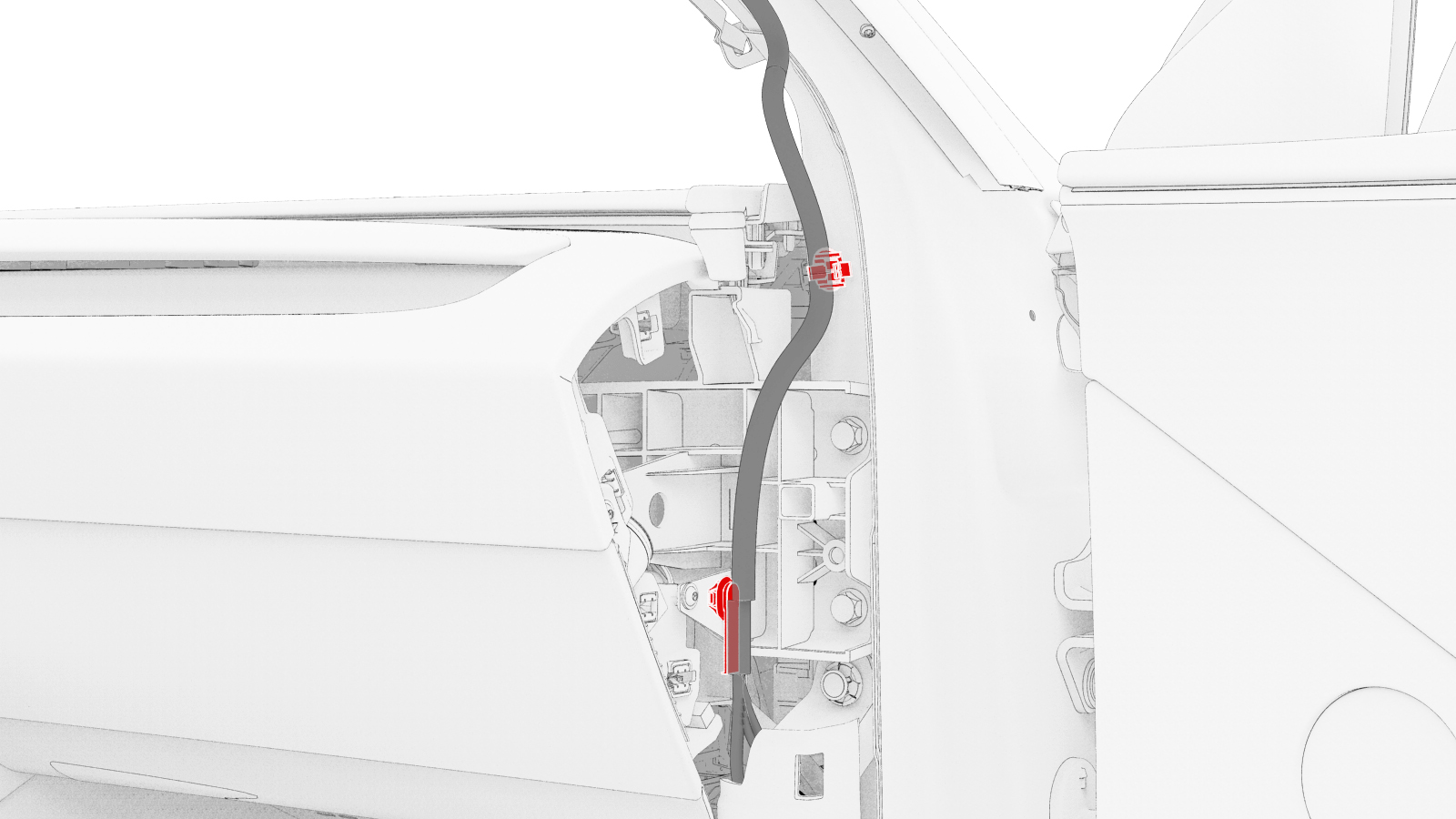

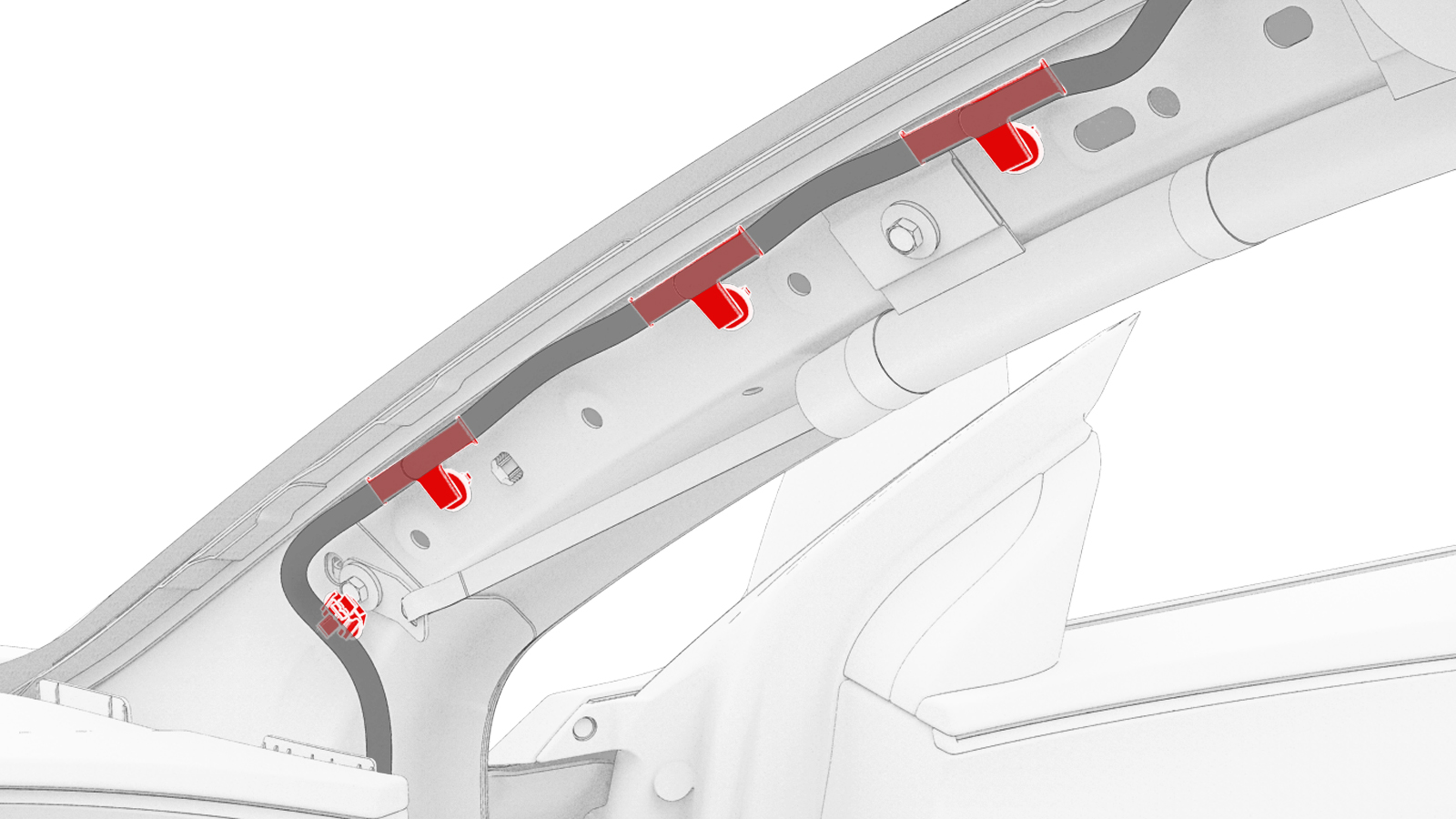

松开将挡风玻璃线束固定到 A 柱的夹子（6 个）。
- 拆卸仪表板扬声器格栅。请参阅扬声器格栅 - 仪表板 ((拆卸和更换))。
- 在仪表板上放置毛巾，以保护仪表板表面。

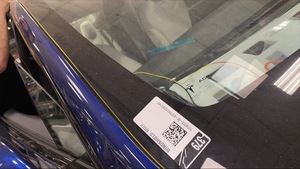

- 在左右 A 柱外侧粘贴遮蔽胶带。
-
准备 WRD Spider 3 玻璃拆卸套件。
提示推荐使用以下工具
- 1571168-00-A WRD Spider 3 玻璃拆卸套件
-

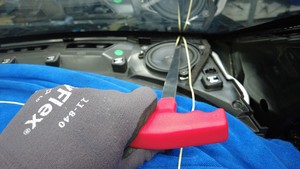

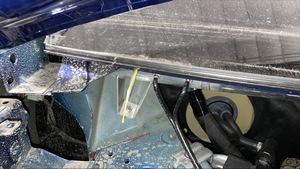

将电线固定在穿线器上，然后将穿线器推进挡风玻璃总成右侧下部的聚氨酯内。
警告使用穿线器时，请使用防护罩以防止损坏前围板垫。警告确保在整个固化过程中，车辆停在平整表面上。
-

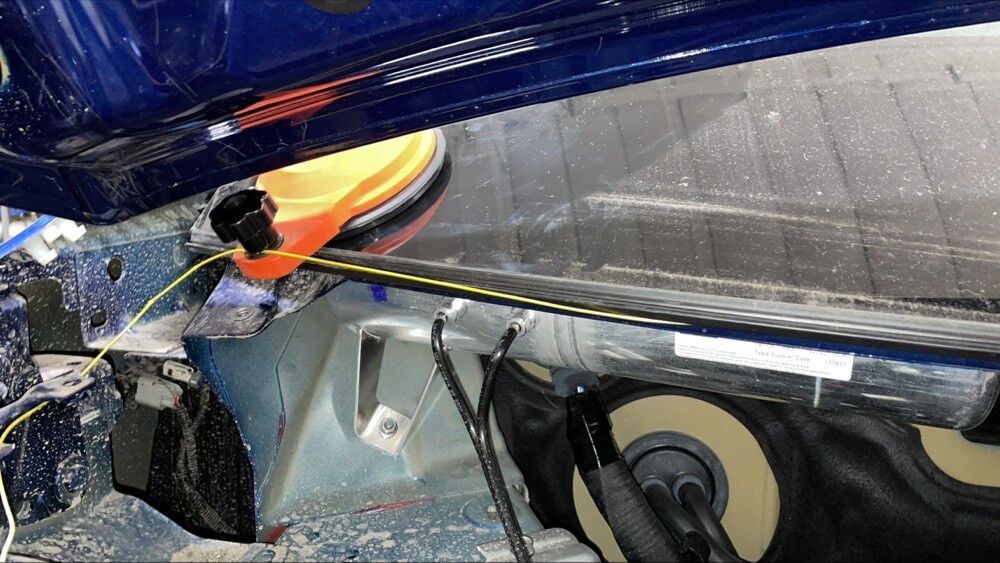

将线从穿线器上松开，然后将其缠绕在挡风玻璃外部。
注将线拉离穿线器。确保拉出的长度足够长。注确认线位于玻璃下方。
-
将锚固点固定在挡风玻璃外部靠近手柄工具起点的位置，然后将线固定到锚固件上。
-

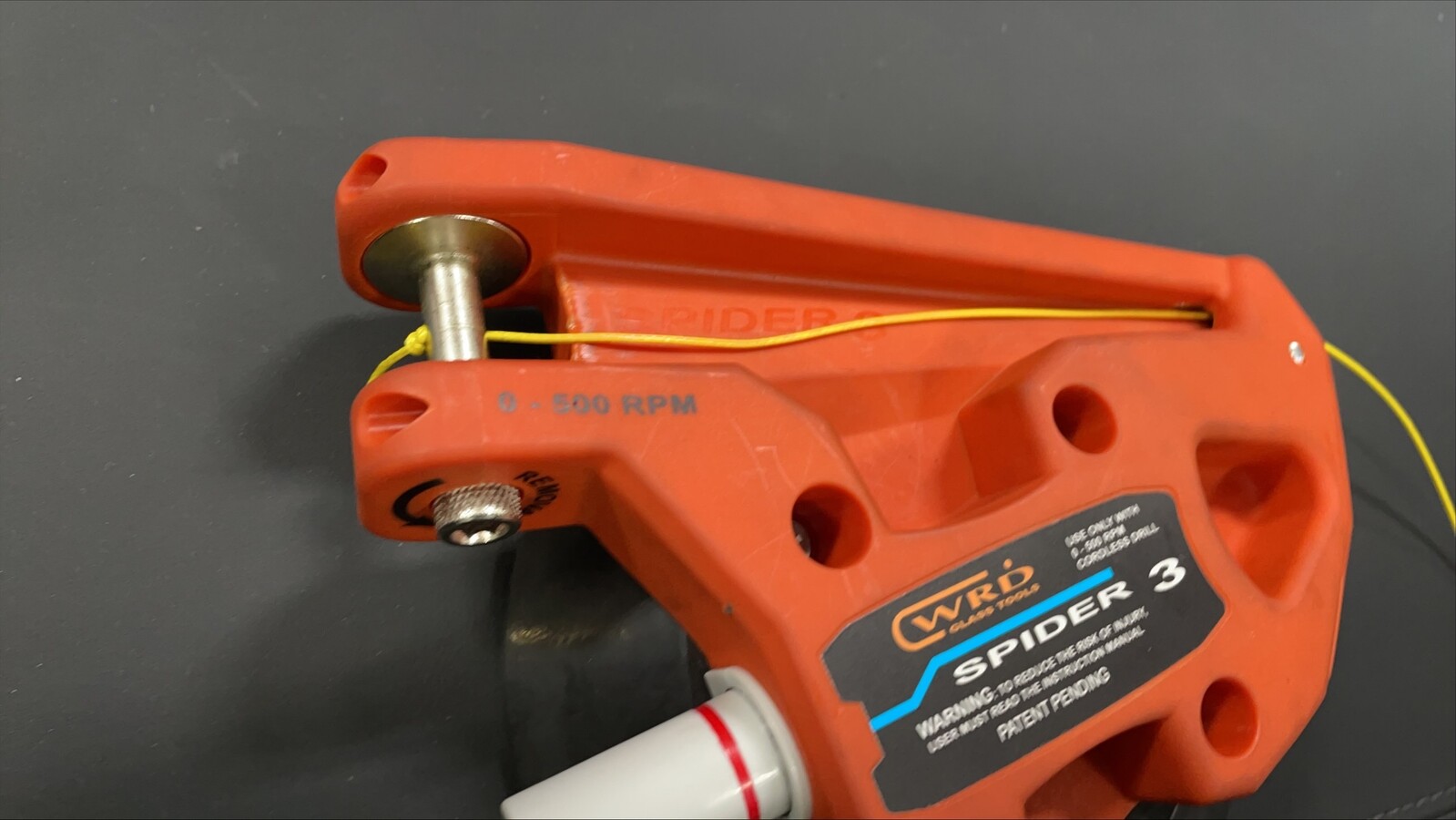

将线的内侧固定到 Spider 切割工具上。

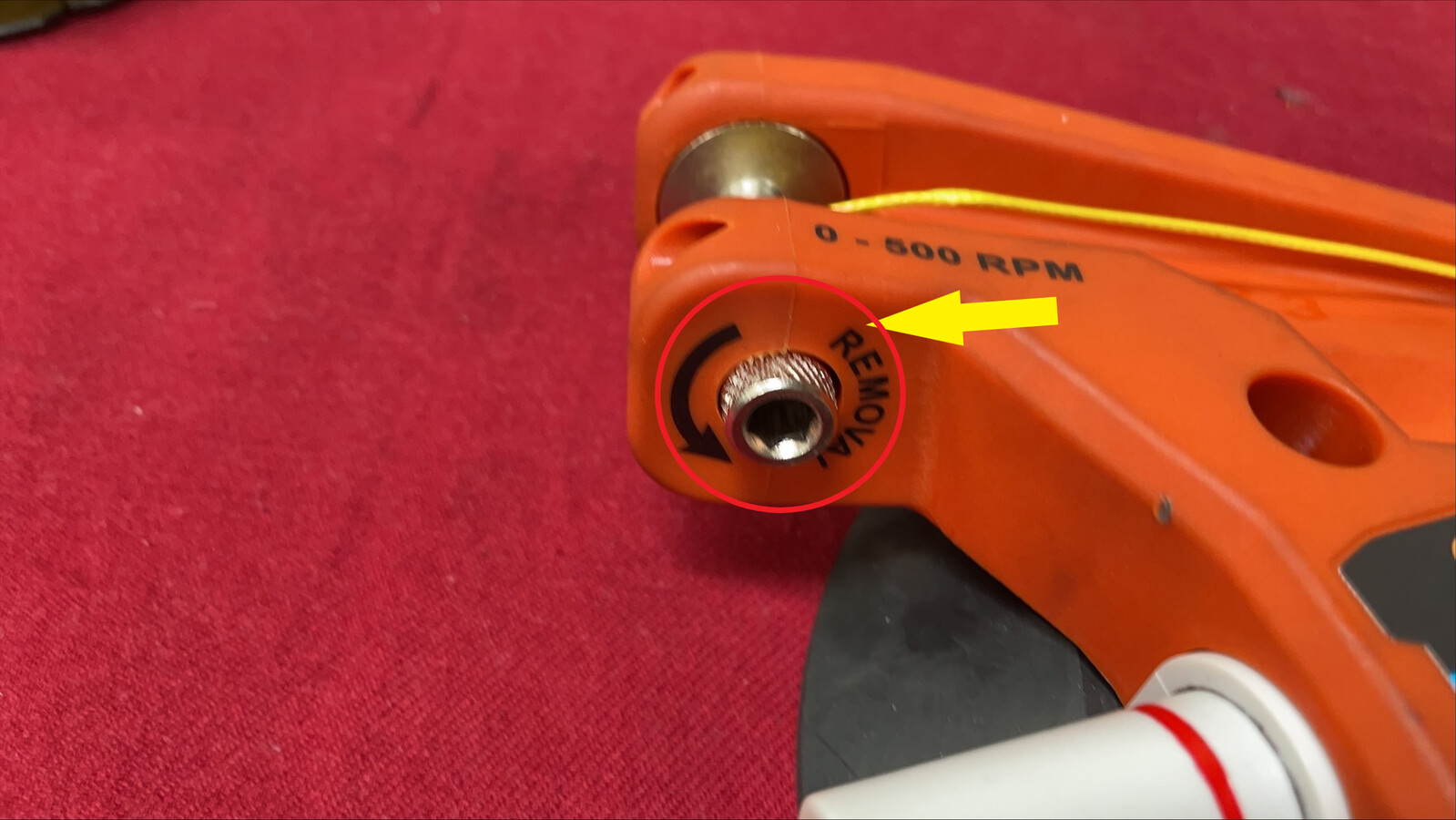

注按照 Spider 工具说明操作。将线穿过切割工具的开口，然后打结将线固定到位。如果轴的转动方向不正确，切割工具将损坏。
-

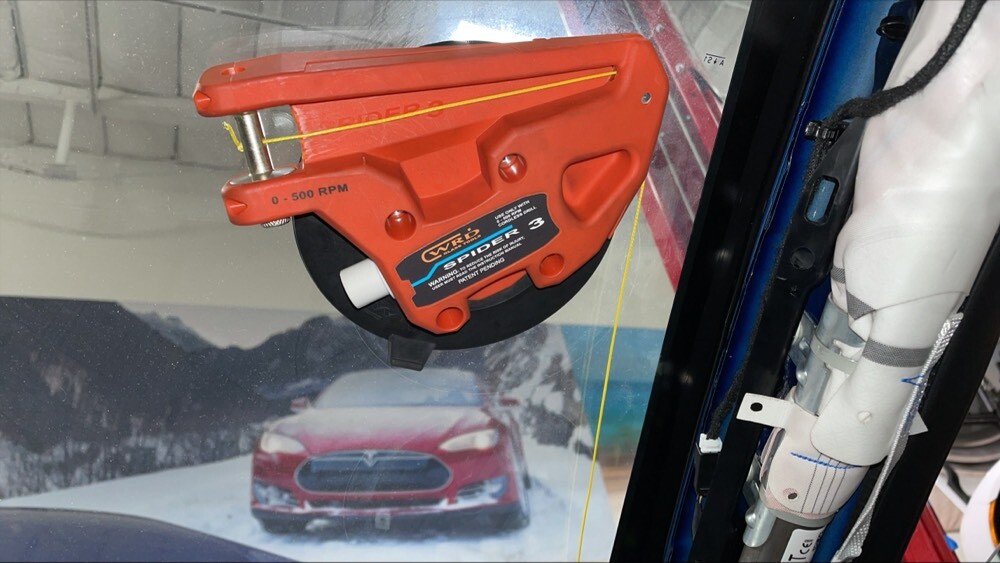

将 Spider 切割工具固定到挡风玻璃内侧。

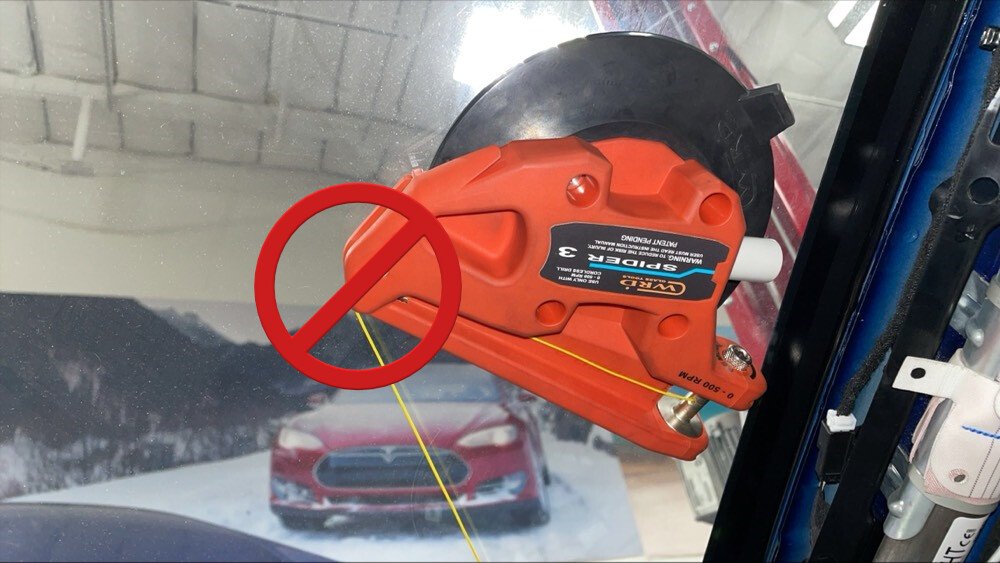

注注意切割线的方向。确保线缠绕在大滑轮上并保持 90 度角。
-

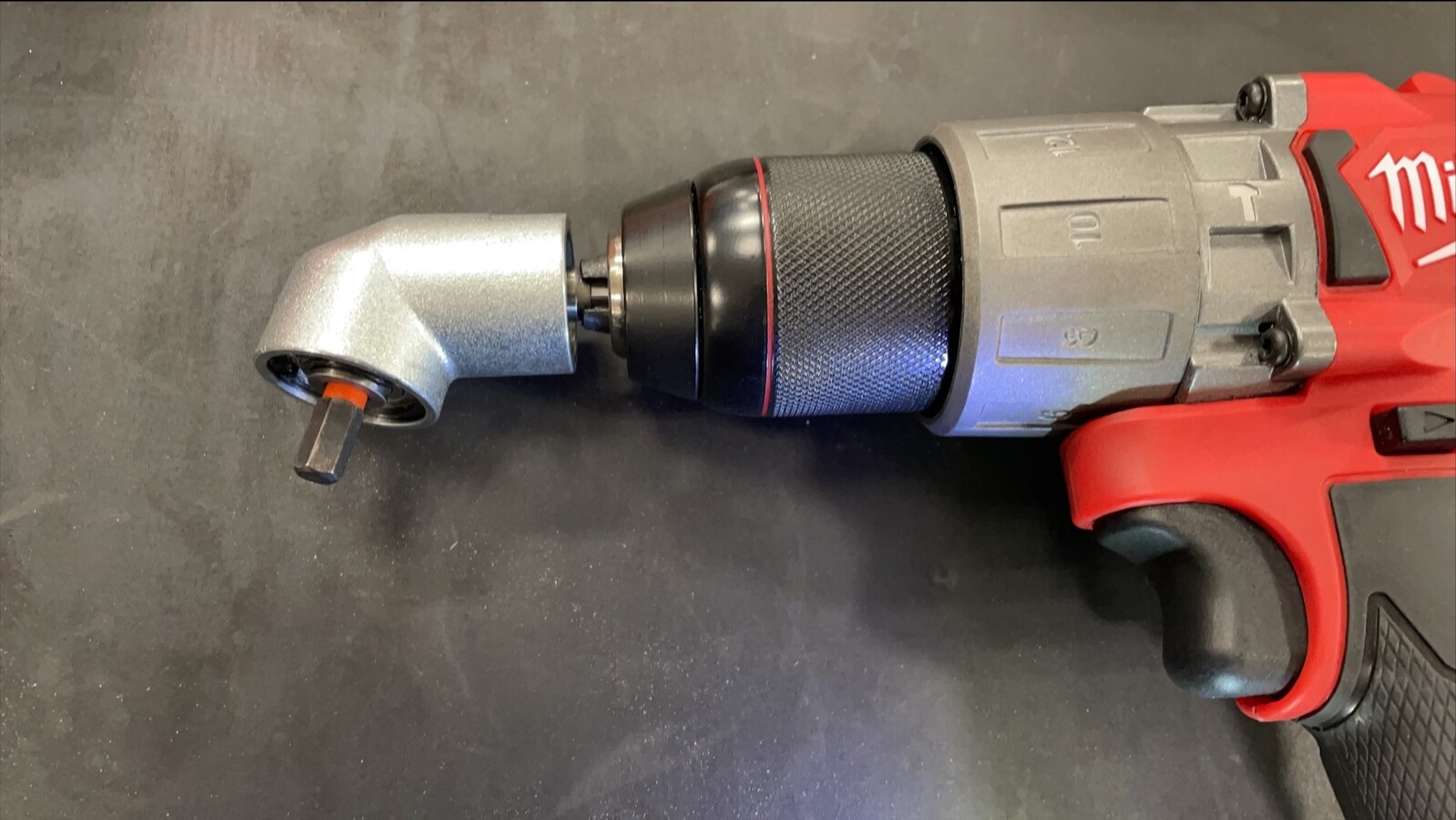

将角向起子安装到电钻上，然后将电钻调节钮设置到 1。
警告未将电钻调节钮设置到 1 可能会造成严重伤害。
-

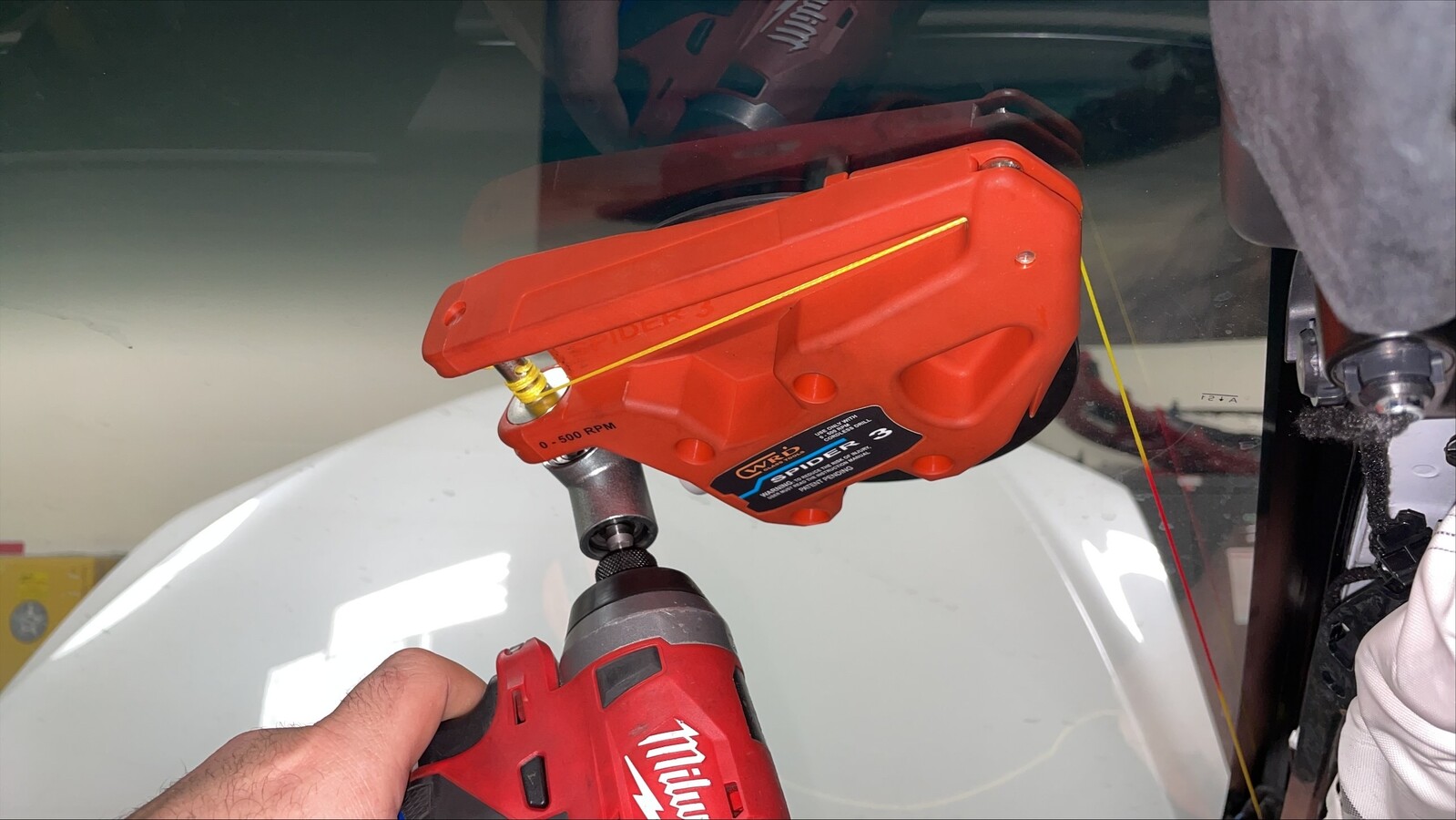

使用电钻旋转切割工具主轴。开始沿玻璃切割聚氨酯。
警告务必在将电钻调节钮设置到 1 后，再开始切割挡风玻璃。否则可导致严重伤害。警告切割玻璃总成时，请佩戴合适的护目镜和手套。警告在车辆识别号码 (VIN) 牌所在区域进行切割时，请使用防护板进行保护。提示根据需要移动切割工具，注意使线保持 90 度角左右。

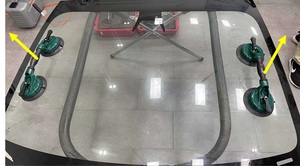

图 1. 用于保护车辆识别号码 (VIN) 牌的塑料护板 - 将吸盘吸附在挡风玻璃总成的左侧和 右侧。
-
在协助下，将挡风玻璃总成从车辆上拆下。
- 将吸盘从挡风玻璃总成上拆下。
-
使用剃须刀片清理车辆挡风玻璃边缘的旧聚氨酯。
警告执行此步骤时，请戴上防割手套和护目镜以避免人身伤害。
- 揭下两侧 A 柱外侧的胶带。
安装
警告
使用软质物品保护挡风玻璃，避免刮蹭。确认橡胶条已完全将挡风玻璃与车身金属部件隔开。
- 必要时清洁挡风玻璃。清洁前置摄像头区域时请特别小心，确保前置摄像头视野清晰。 请参阅。
- 将新的挡风玻璃放置在台架上，使挡风玻璃支架朝上。
- 将吸盘吸附在挡风玻璃总成的左侧和 右侧。
- 使用异丙醇 (IPA) 湿巾擦拭车辆上的聚氨酯路径。待表面风干之后，再继续进行下一步。
-
沿着聚氨酯路径，在挡风玻璃和车身上以及拆卸挡风玻璃总成期间受损的区域涂敷聚氨酯底漆。
警告涂敷期间，切勿损坏顶篷。注等待底漆风干至少 2 分钟。
-
沿着初始路径在挡风玻璃上涂敷聚氨酯。
注确保条状聚氨酯交叉部分宽约 8 毫米，高约 13 毫米。
-
在协助下，将新的挡风玻璃总成安装到车辆上，但此时请勿将其固定。
警告安装期间，切勿损坏顶篷。
- 先检查挡风玻璃总成与车身之间的间隙和齐平度，然后再将挡风玻璃总成完全放置入位。
- 将挡风玻璃总成完全放置入位，检查间隙与齐平度，按需进行调整。
- 将吸盘从挡风玻璃总成上拆下。
- 聚氨酯凝固期间，使用遮蔽胶带将挡风玻璃总成固定到车身。
-
紧固将挡风玻璃线束固定到 A 柱的夹子（6 个）.
- 取走仪表板上的毛巾。
- 安装仪表板扬声器格栅。请参阅扬声器格栅 - 仪表板 ((拆卸和更换))。
-
紧固将挡风玻璃线束固定到挡风玻璃紧固件轨道支架的夹子（6 个）.
-
紧固将顶篷前部固定到车身的卡子（4 个）和定位销。
警告注意请勿弯曲顶篷。
- 安装左右遮阳板。请参阅遮阳板总成 - 左侧 ((拆卸和更换))。
- 安装 A 柱左侧和右侧上部饰板。请参阅饰板 - 上 - A 柱 - 左侧 ((拆卸和更换))。
- 安装左侧和右侧仪表板端盖。请参阅端盖 - 仪表板 - 左侧 ((拆卸和更换))。
-
连接湿度和温度传感器电气连接器。
- 安装前置摄像头风扇。请参阅内部摄像头 - Nidec 三目摄像头风扇 - 3Y ((拆卸和更换))。
- 安装前置双头摄像头。请参阅摄像头 - 前置 ((拆卸和更换))。
- 安装后视镜遮光板。请参阅前视摄像头遮光板 - 车内后视镜 ((拆卸和更换))。
-
安装摄像头上盖。请参阅摄像头上部盖板 - 车内后视镜 ((拆卸和更换))。
注无需将内部摄像头从摄像头上盖上拆下。
- 安装前围篦板请参阅前挡风玻璃下饰板 - 总成 - 前 - 左侧 ((拆卸和更换))。
- 安装左侧和右侧减震塔盖。请参阅减震塔罩 - 左侧 ((拆卸和安装))。
- 安装前备箱盖左右铰链盖。请参阅防护盖 - 前罩铰链 - 左侧 ((拆卸和更换))。
- 安装左右雨刮器臂和雨刮器片。请参阅雨刮臂 - 驾驶位 ((拆卸和更换))。
- 安装前备箱储物单元请参阅前备箱总成 ((拆卸和更换))。
- 安装检修板。请参阅检修面板 - 前保险杠饰板 ((拆卸和更换))。
- 安装驾驶室进气槽。请参阅新风槽总成 - HVAC ((拆卸和更换))。
- 安装前备箱后挡板。请参阅后裙板总成 - 后 ((拆卸和更换))。
-
重置辅助驾驶系统 (DAS)。
- 执行前置摄像头倾角验证。请参阅摄像头 - 前置（倾角验证） (Test/Adjust)。
- 安装后视镜。请参阅后视镜 - 车内 ((拆卸和更换))。
- 安装摄像头下盖。请参阅摄像头下部盖板 - 车内后视镜 ((拆卸和更换))。
- 重新安装车辆固件。请参阅软件重新安装 - 触摸屏。
- 在车辆触摸屏上，选择。从下拉菜单中选择已安装挡风玻璃的零件号，然后选择Run。
- 禁用“维护模式”。请参阅维护模式。
- 将前排座椅移回原位
- 升起两个前车窗，关闭两个前车门。
-
待聚氨酯凝固后，揭下遮蔽胶带。
警告在粘合剂制造商推荐的最短驶离时限内，不得驾驶车辆。Dow Betaseal Express 在 0 ˚F (-18 ˚C) 或更高温度条件下至少需要 1 小时才能固化。如有必要，请在车辆玻璃上粘贴胶带，按压固定，并告知客户 24 小时后方可揭下胶带。同时，告知客户在随后的 24 小时内，应避免高速驾驶，并躲避减速带。
