进气执行机构 - HVAC ((拆卸和更换))

校正代码 1810010072 FRT 2.76 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

注
此程序要求执行空调制冷剂（回收和重新加注）程序。如果尚未自动添加到“服务工单”中，请将校正代码 18200102 作为同一工项下的一个单独校正程序添加至“服务工单”中。

扭矩规格

表 1. 扭矩规格： 进气执行机构 - HVAC ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将进气传动装置固定到 HVAC 总成的螺栓（2 个）
2.3 Nm (1.7 lbs-ft)
  • 4 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
  • 6 毫米套筒
  • Torx T20 钻头
 重复使用

拆卸

  1. 拆卸 HVAC 总成。请参阅HVAC 模块总成 ((拆卸和更换))。

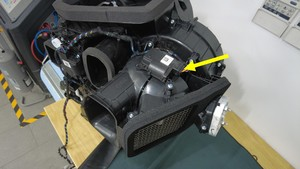

  2. 断开进气传动装置连接器。

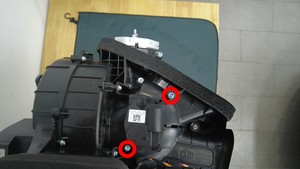

  3. 拆卸将进气传动装置固定到 HVAC 总成上的螺栓（2 个）。
    提示
    推荐使用以下工具
    • 4 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 毫米套筒
    • Torx T20 钻头

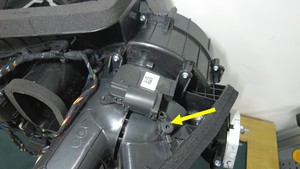

  4. 将进气传动装置固定支架从 HVAC 总成上拆下。

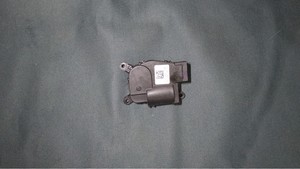

  5. 将进气传动装置从 HVAC 总成上拆下。

安装

  1. 将进气传动装置安装到 HVAC 总成上。
    注

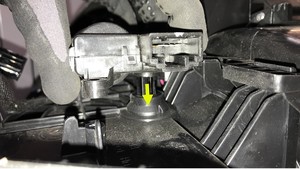

    安装时，对齐导件，推动传动装置以将其紧固。
  2. 将进气传动装置固定支架安装到 HVAC 总成上。
  3. 安装将进气传动装置固定到 HVAC 总成上的螺栓（2 个）。
    2.3 Nm (1.7 lbs-ft)
    提示
    推荐使用以下工具
    • 4 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 毫米套筒
    • Torx T20 钻头
  4. 连接进气传动装置连接器。
  5. 安装 HVAC 总成。请参阅HVAC 模块总成 ((拆卸和更换))。
