帘式气囊 - 左 ((拆卸和更换))
校正代码
2001020022
FRT
1.26
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-02-20: 添加了“如需通过本程序诊断辅助约束系统 (SRS) ，请使用 PROC_RCM_DISARM”的说明。
警告
通过执行本程序诊断车辆辅助约束系统 (SRS) 时，为避免任何气囊和预紧器展开，请禁用约束控制模块。重新安装所有车辆辅助约束系统部件后，请重新启用约束控制模块。
警告
确保低压电源断开至少 2 分钟之后再断开约束控制模块、传感器、气囊等辅助约束系统 (SRS) 组件的电气线束，否则可能导致意外的安全系统行为。有关辅助约束系统 (SRS) 注意事项的更多信息，请参阅气囊和辅助约束系统 (SRS) 预防措施。
警告
如果处理不当，辅助约束系统 (SRS) 部件可能引发危害。有关辅助约束系统 (SRS) 注意事项的更多信息，请参阅气囊和辅助约束系统 (SRS) 预防措施。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左/右安全气帘固定到车身的螺栓（10 个） |
 9 Nm (6.6 lbs-ft) |
|
重复使用 | 注 请勿使用冲击工具安装自攻螺栓。 |
拆卸
- 拆卸顶篷。请参阅 顶篷总成 ((拆卸和更换))。
- 断开低压电源请参阅 低压电池 - 锂离子（断开和连接）。
-
断开 LH 帘式气囊连接器上的电气线束。
-

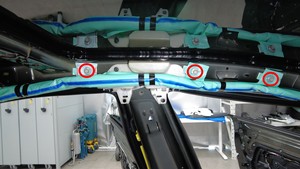

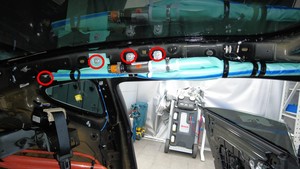

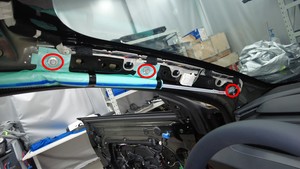

拆卸将左侧安全气帘固定到车身的螺栓（10 个）。
注请勿使用冲击工具安装自攻螺栓。TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 2 英寸加长件
- 10 毫米套筒扳手
- 棘轮/扭矩扳手
-

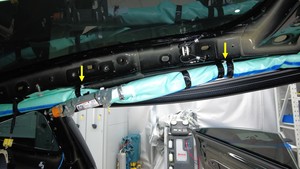

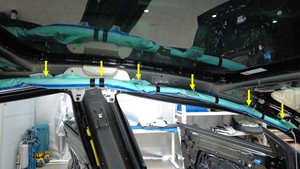

小心地松开将 LH 帘式气囊固定到纵梁的夹子 (x8)，然后从车上拆下气囊。
警告如有任何卡子发生损坏，请更换气囊。警告气囊始终应由点火器操控；切勿让点火器处于悬垂状态。
安装
-
将 LH 帘式气囊安装到纵梁上，然后小心地紧固将气囊固定到纵梁的夹子 (x8)。
警告如有任何卡子发生损坏，请更换气囊。
-
安装并手动拧紧将左侧安全气帘固定到车身的螺栓（10 个）。
-
紧固将左侧安全气帘固定到车身的螺栓（10 个）。9 Nm (6.6 lbs-ft)注请勿使用冲击工具安装自攻螺栓。TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 2 英寸加长件
- 10 毫米套筒扳手
- 棘轮/扭矩扳手
-
将电气线束与 LH 帘式气囊连接器相连。
- 连接 12V 电源。请参阅 低压电池 - 锂离子（断开和连接）。
- 安装顶篷。请参阅 顶篷总成 ((拆卸和更换))。
